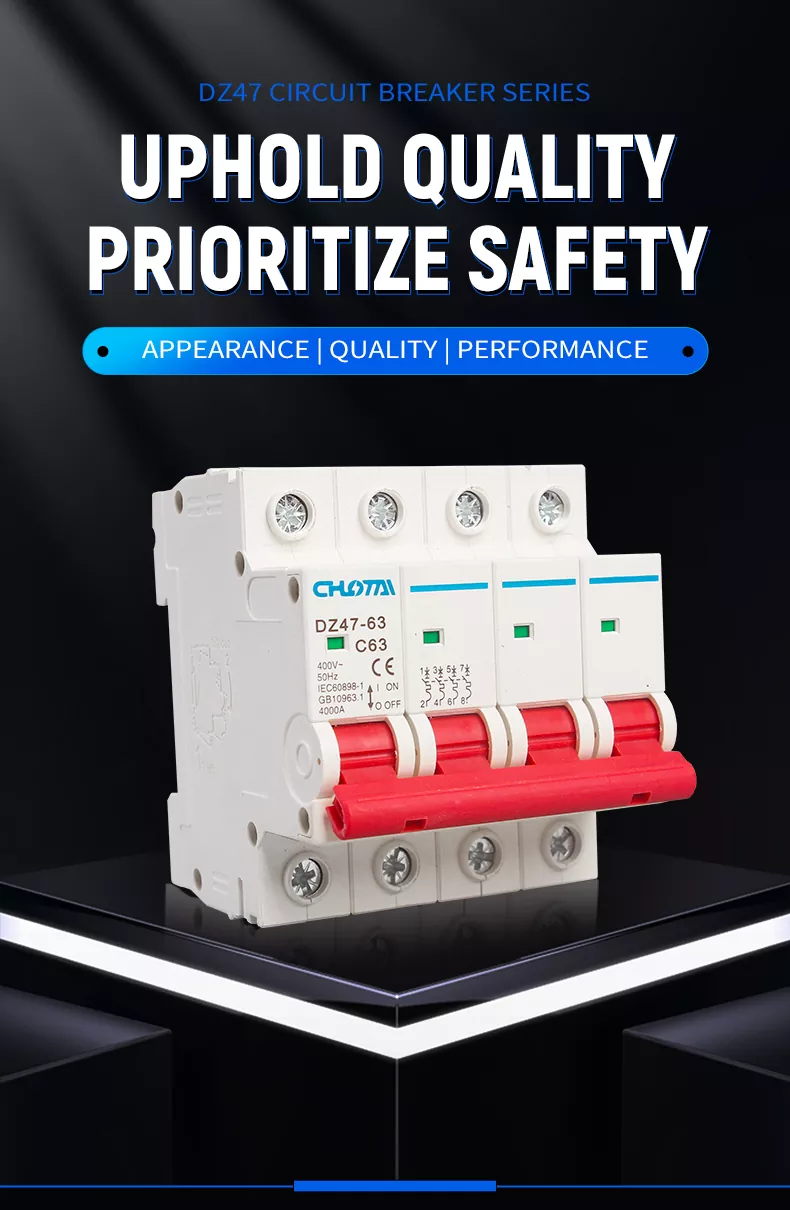

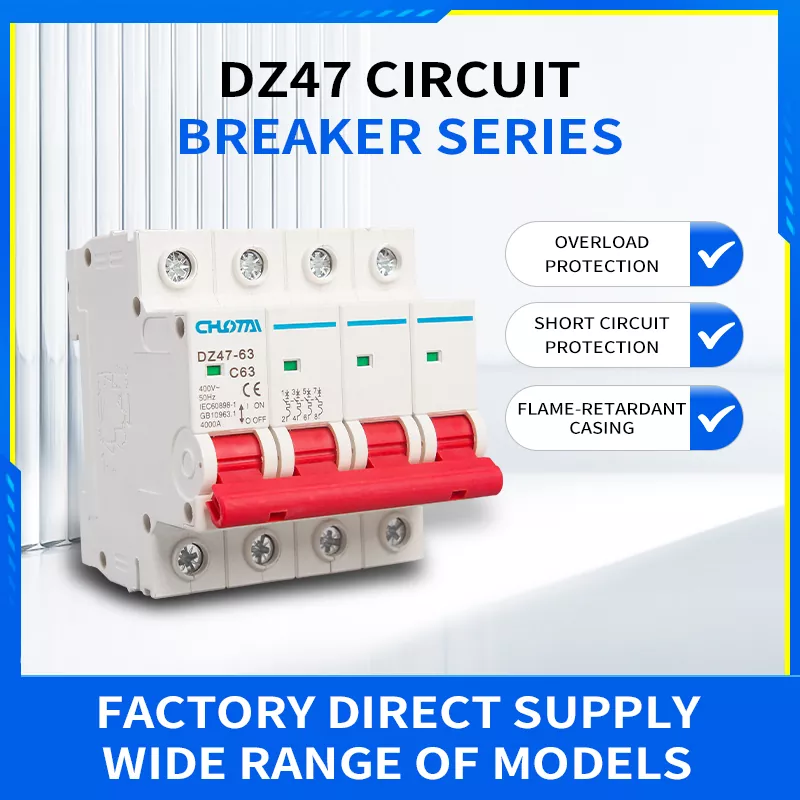

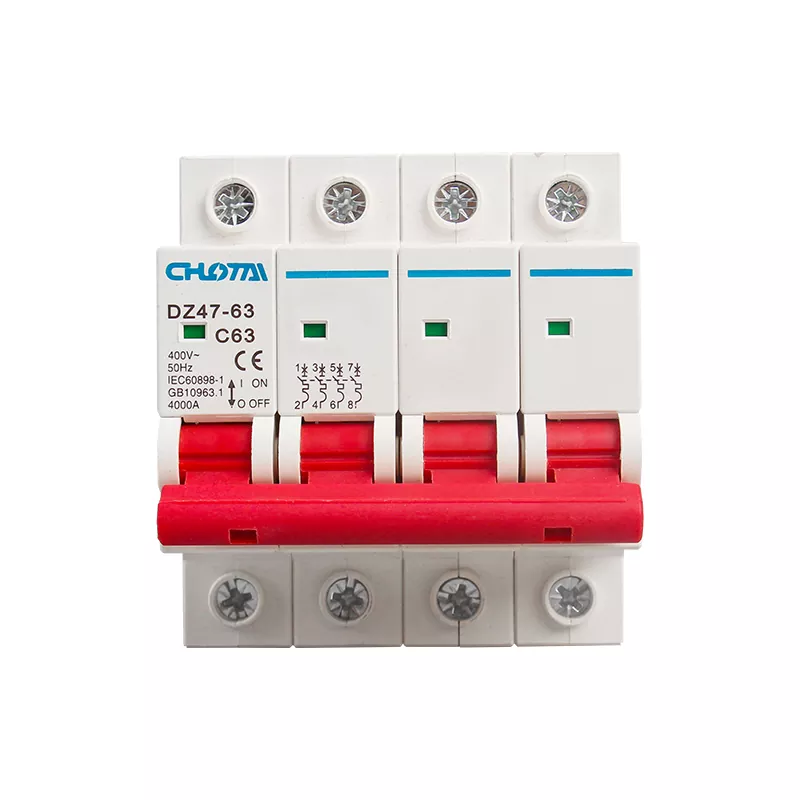

Bộ ngắt mạch thu nhỏ 4P 63A DZ47

Bộ ngắt mạch thu nhỏ 4P 63A DZ47 của chúng tôi là thiết bị bảo vệ mạch hiệu suất cao dành riêng cho 3 pha 4 dây Hệ thống điện 400V. Nó tự động ngắt điện trong trường hợp quá tải, đoản mạch hoặc sét đánh, ngăn chặn hiệu quả các vụ cháy điện và hư hỏng thiết bị. Được làm bằng vật liệu PC chống cháy cao cấp và kỹ thuật chính xác, nó có thiết kế thân thiện với người dùng, tuổi thọ dài và được chứng nhận CE/CCC. Nó rộng rãi sử dụng trong tủ phân phối, nhà ở, thiết bị công nghiệp và hệ thống điện thương mại, đảm bảo vận hành điện an toàn và tin cậy.

NÂNG CẤP CHẤT LƯỢNG MỚI & BỀN BỈ HƠN

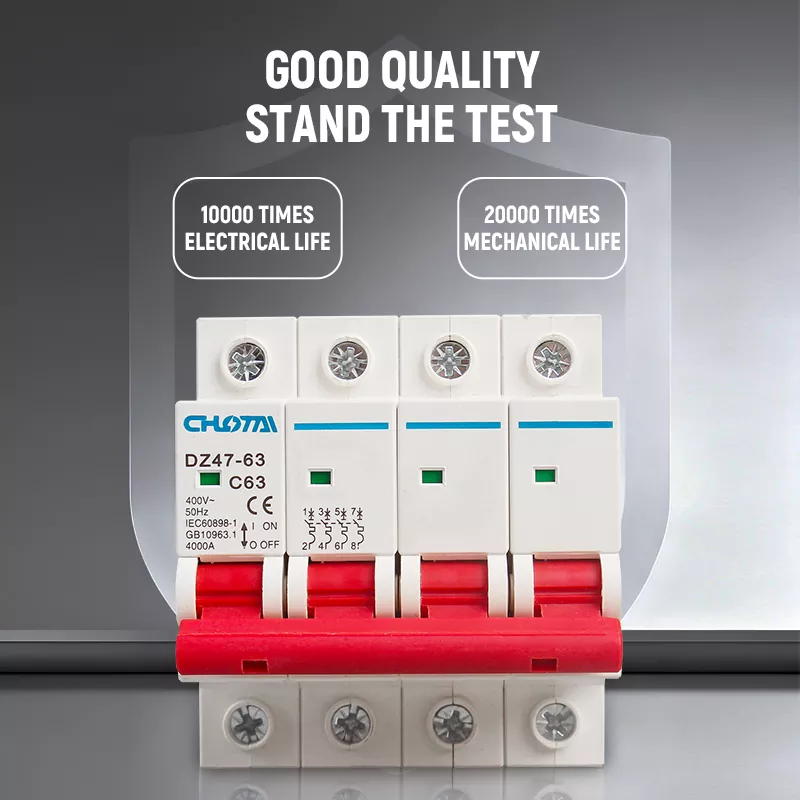

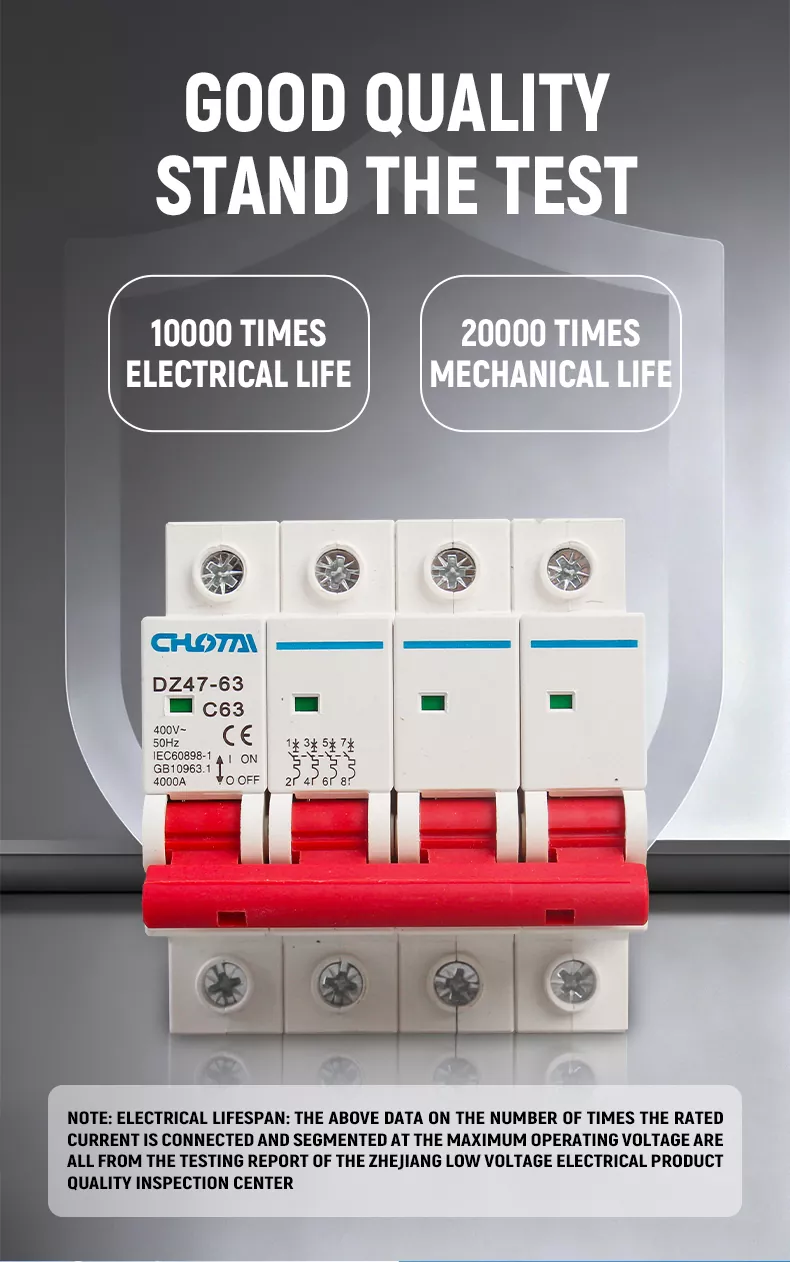

MCB DZ47-63 của chúng tôi đã trải qua quá trình nâng cấp chất lượng toàn diện. Từ lựa chọn vật liệu đến lắp ráp cuối cùng, mọi thành phần được kiểm tra nghiêm ngặt. Nó tự hàoTuổi thọ điện 10.000 lần VàTuổi thọ cơ học 20.000 lần, được thử nghiệm và chứng nhận bởi Trung tâm kiểm tra chất lượng sản phẩm điện hạ thế Chiết Giang. Nhiệt rắn vỏ mang lại khả năng chịu nhiệt, chống va đập và hiệu suất tự dập lửa tuyệt vời, đồng thời chất lượng cao thiết bị đầu cuối bằng đồng đảm bảo độ dẫn điện ổn định. Mỗi sản phẩm đều vượt qua các thử nghiệm lão hóa nghiêm ngặt và chịu được điện áp trước khi cung cấp, cho phép hoạt động ổn định lâu dài trong môi trường công nghiệp khắc nghiệt.

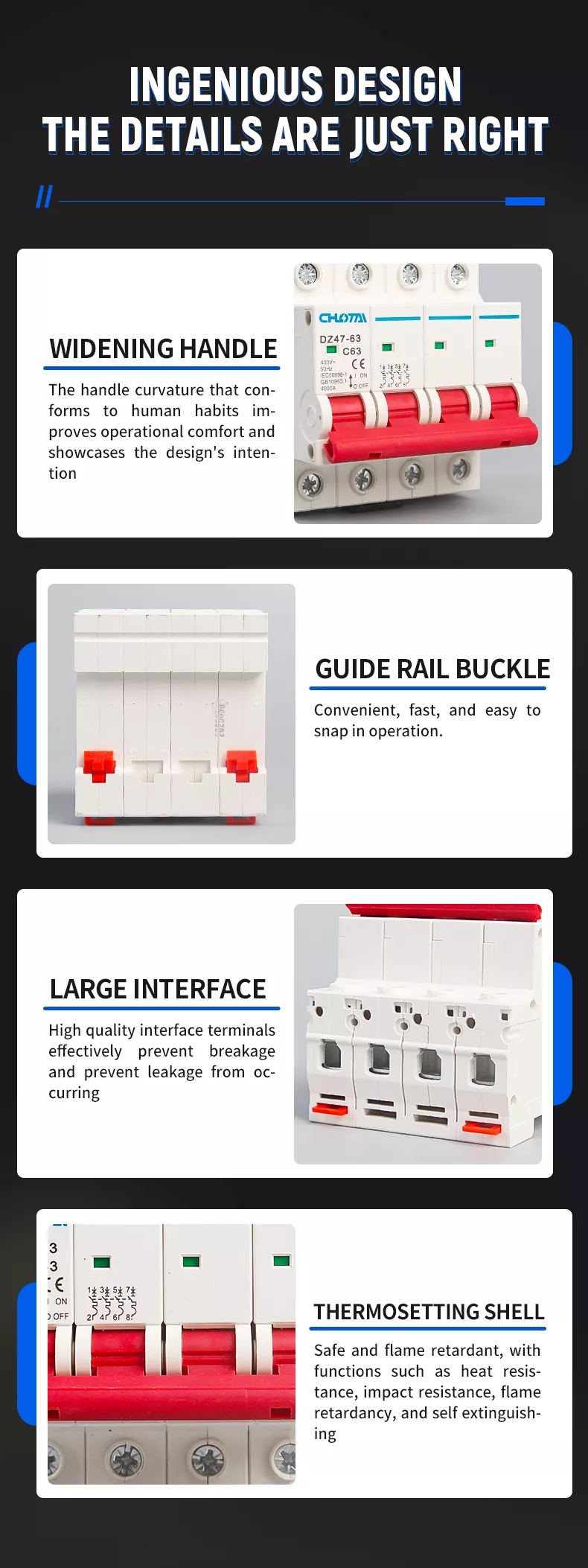

PHÂN TÍCH CẤU TRÚC

MCB áp dụng cấu trúc nhỏ gọn và khoa học, với 4 điểm nổi bật về thiết kế cốt lõi:

1. TAY CẦM D-TYPE MỞ RỘNG: Độ cong công thái học phù hợp với thói quen của con người, cải thiện sự thoải mái khi vận hành và điều khiển bật/tắt trực quan.

2. HƯỚNG DẪN KHÓA ĐƯỜNG SẮT: Tiêu chuẩn lắp ray DIN35mm, lắp đặt nhanh chóng và thuận tiện cho tủ phân phối.

3. CỔNG GIAO DIỆN LỚN: Thiết bị đầu cuối bằng đồng chất lượng cao ngăn ngừa đứt và rò rỉ một cách hiệu quả, đảm bảo hệ thống dây điện an toàn và tổn thất thấp.

4. VỎ ĐẶT NHIỆT: Vật liệu PC chống cháy có khả năng chịu nhiệt, chống va đập và đặc tính tự dập tắt, mang lại bảo vệ an toàn đáng tin cậy.

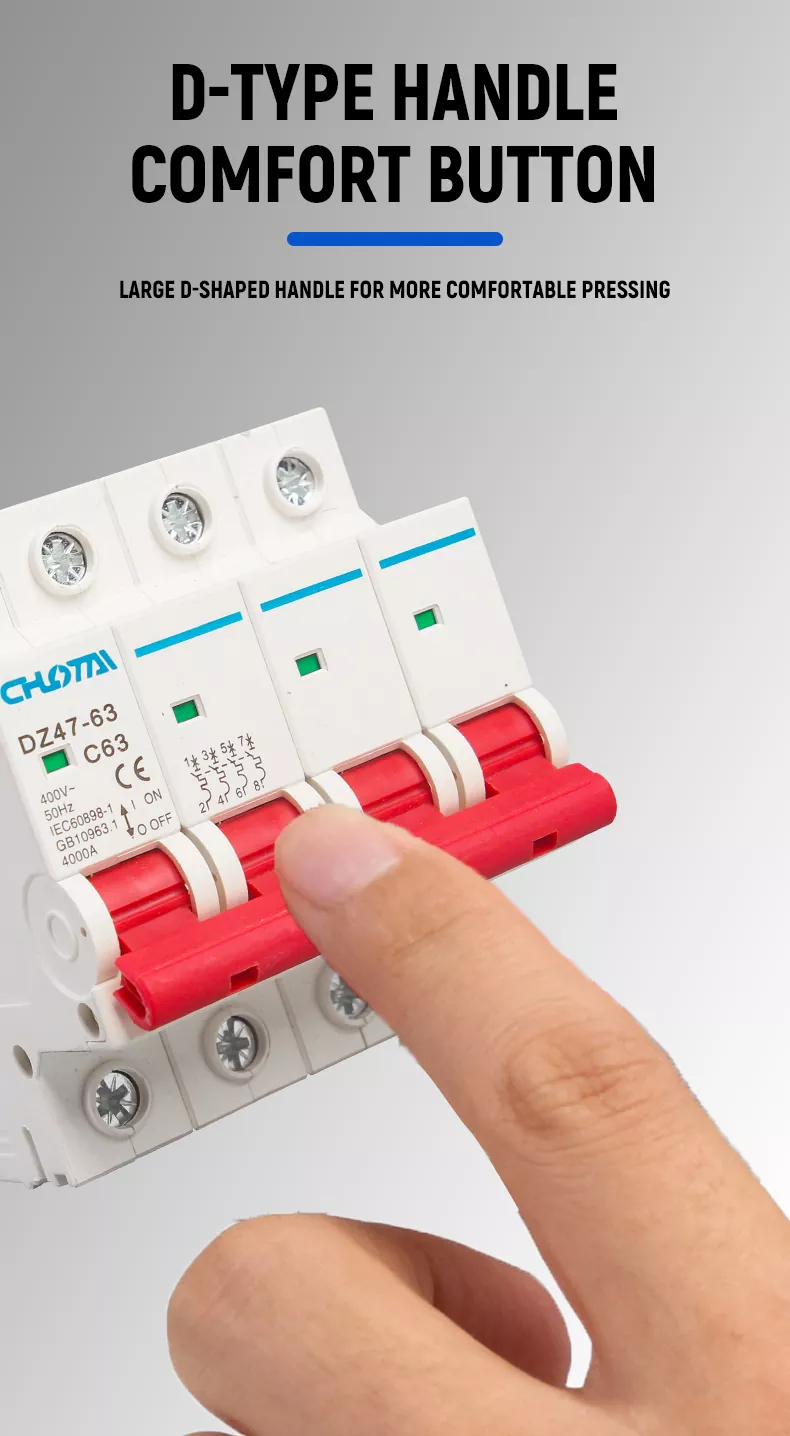

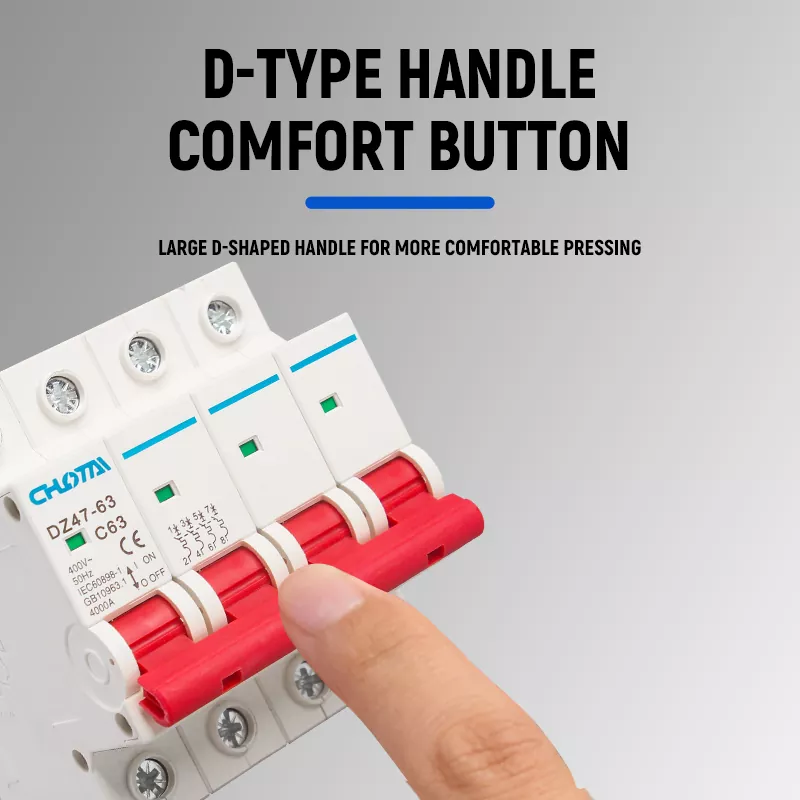

TAY CẦM D-TYPE TIỆN DỤNG CHO VẬN HÀNH THOẢI MÁI

Được trang bị tay cầm mở rộng hình chữ D lớn được thiết kế để phù hợp với thói quen vận hành của con người. Độ cong của tay cầm cong cải thiện sự thoải mái khi vận hành, giảm mệt mỏi khi chuyển đổi thường xuyên. Tay cầm có khả năng hiển thị cao màu đỏ đảm bảo rõ ràng nhận dạng trạng thái, giúp dễ dàng vận hành ngay cả trong môi trường thiếu sáng.

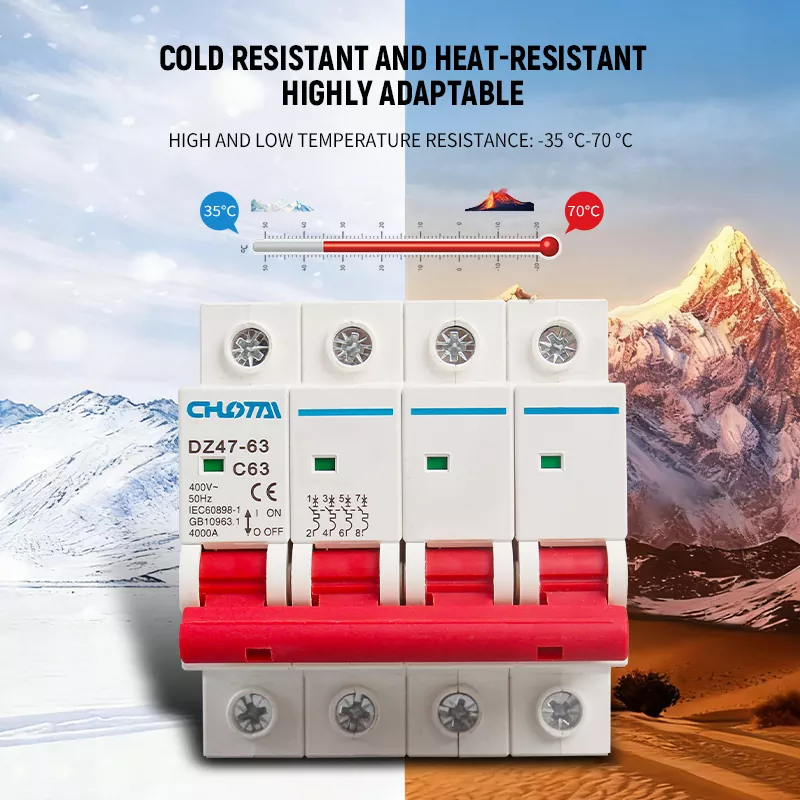

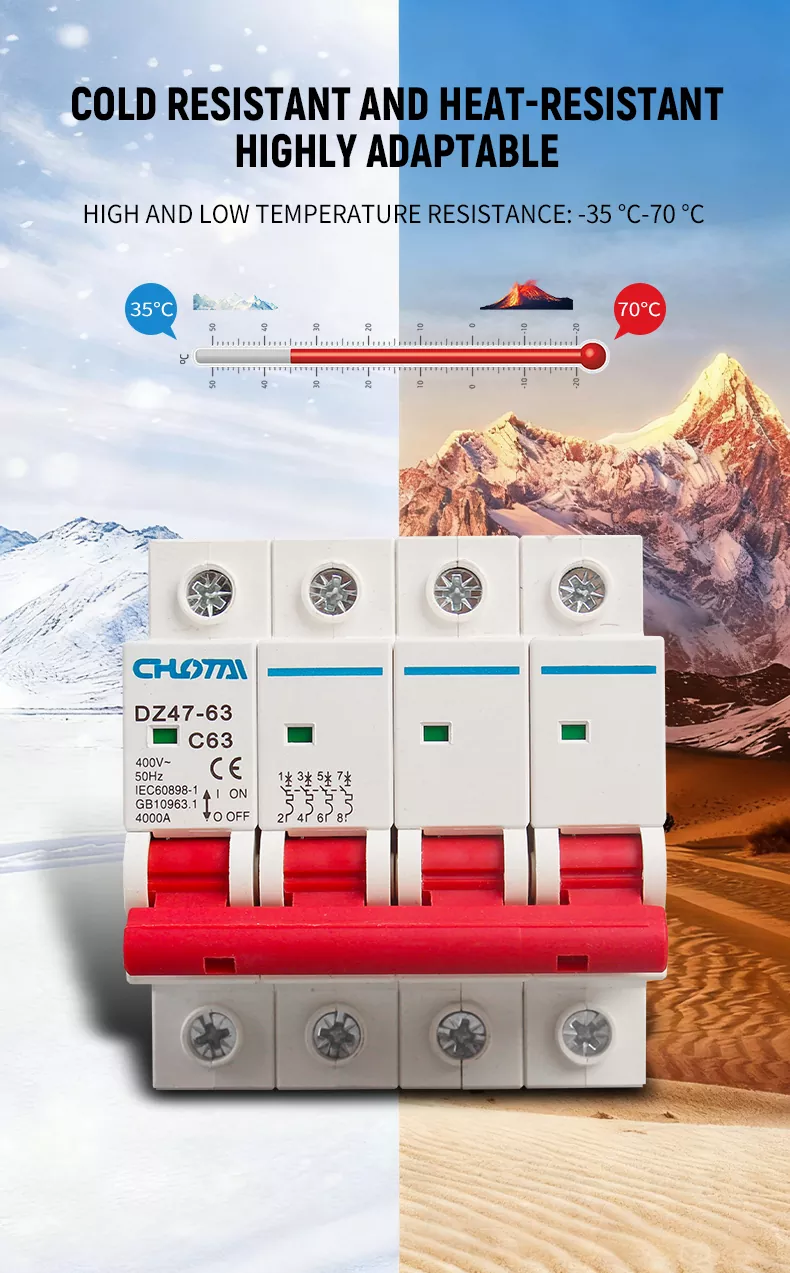

KHẢ NĂNG THÍCH ỨNG NHIỆT ĐỘ RỘNG

MCB có khả năng chịu nhiệt độ cao và thấp tuyệt vời, với phạm vi nhiệt độ làm việc là-35°C đến 70°C. Nó hoạt động ổn định ở vùng cực lạnh (vùng núi cao) và nhiệt độ cao (sa mạc, xưởng công nghiệp) môi trường, đảm bảo bảo vệ mạch đáng tin cậy trong các điều kiện khí hậu khác nhau.

SẢN PHẨM CỦA CHÚNG TÔI VS. SẢN PHẨM KHÁC

SÁU ĐIỂM BÁN CỐT LÕI

• BẢO VỆ QUÁ TẢI & NGẮN MẠCH: Bảo vệ kép để bảo vệ mạch điện và thiết bị điện khỏi bị hư hỏng.

• VỎ CHỐNG CHÁY: Chất liệu PC chịu nhiệt có độ bền cao, chịu nhiệt, chống va đập và tự dập tắt.

• TAY CẦM D-TYPE TIỆN DỤNG: Thiết kế cong mở rộng giúp thao tác thoải mái, dễ dàng.

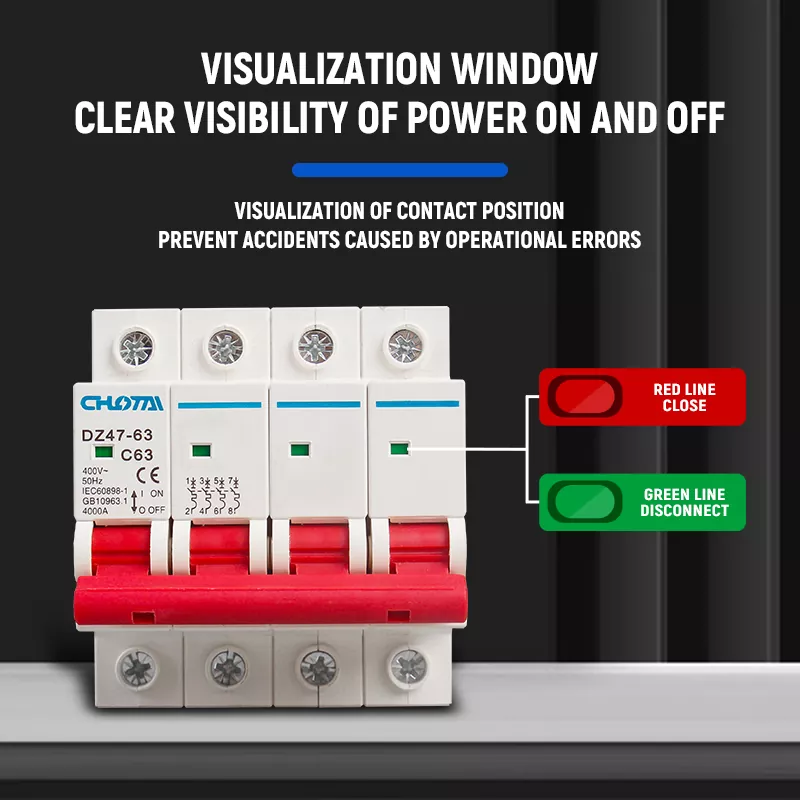

• CỬA SỔ TRẠNG THÁI HÌNH ẢNH: Chỉ báo bật/tắt rõ ràng, loại bỏ các rủi ro và tai nạn khi vận hành.

• KHÁNG NHIỆT ĐỘ RỘNG: Phạm vi hoạt động -35°C đến 70°C, thích ứng với mọi môi trường khí hậu.

• CHỨNG NHẬN CÓ QUYỀN: Chứng nhận CE, CCC, đáp ứng tiêu chuẩn an toàn quốc tế IEC60898-1 và GB10963.1.

VỎ CHỐNG CHÁY CHẮC CHẮN & CHÁY

Vỏ được làm từ chất liệu PC chịu nhiệt hiệu suất cao, bề mặt nhẵn, không có gờ và khả năng chịu nhiệt tuyệt vời sức mạnh cơ học. Nó có tính năng chống cháy, chịu nhiệt, chống va đập vượt trội và đặc tính tự dập tắt, ngăn ngừa hiệu quả hỏa hoạn do đoản mạch và quá tải. Vật liệu là cũng chống lão hóa và chống ăn mòn, đảm bảo sử dụng an toàn lâu dài trong nhiều môi trường phức tạp khác nhau.

Thiết bị đầu cuối chất lượng cao và hệ thống dây điện dễ dàng

Được trang bị các thiết bị đầu cuối giao diện lớn, chất lượng cao được làm bằng đồng có độ dẫn điện cao. Hệ thống dây điện tấm áp lực Thiết kế bo mạch đảm bảo đi dây an toàn, chắc chắn, chống đứt, rò rỉ hiệu quả. Không gian thiết bị đầu cuối lớn chứa dây dày, giúp việc lắp đặt dễ dàng và đáng tin cậy hơn, với khả năng quá tải mạnh và công suất thấp mất mát.

GẮN DIN RAIL TIÊU CHUẨN

Được thiết kế để lắp đặt ray dẫn hướng tiêu chuẩn DIN35mm phổ biến, có khóa gài tiện lợi. Nó tương thích với tất cả các tủ phân phối, hộp điều khiển điện và hệ thống phân phối điện tiêu chuẩn, cho phép thực hiện nhanh chóng, cài đặt và tháo gỡ không cần công cụ, thích hợp để triển khai nhanh chóng trong nhiều tình huống khác nhau.

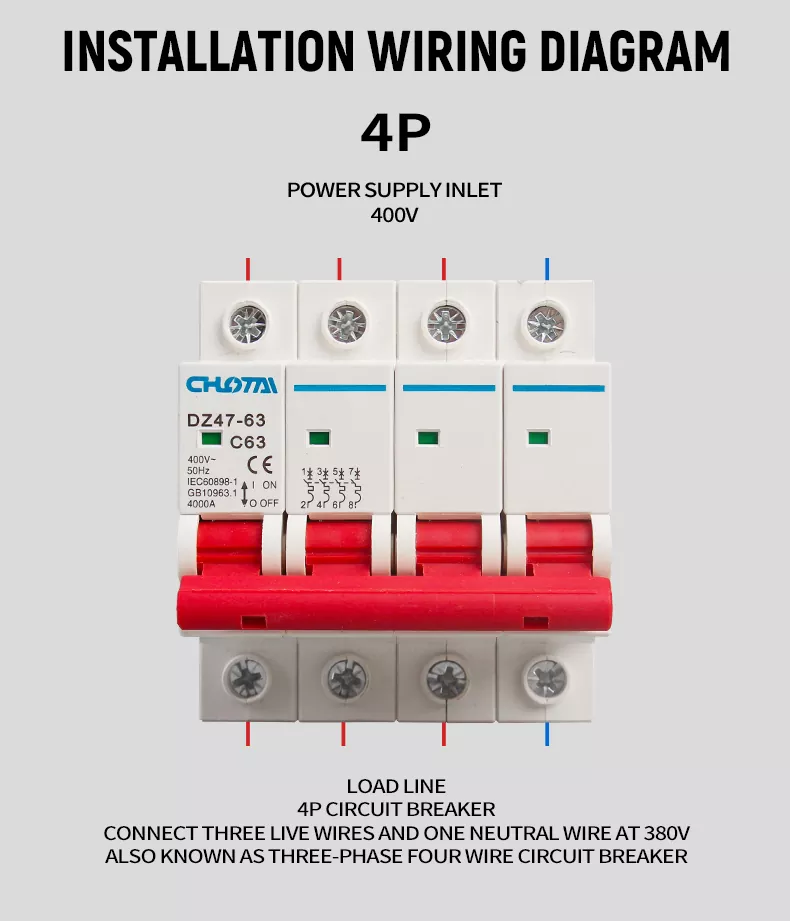

SƠ ĐỒ LẮP ĐẶT 4P

Nối đầu vào nguồn điện 3 pha 400V (3 dây có điện + 1 dây trung tính) với các cực trên của MCB 4P.

Kết nối tải (thiết bị) với các cực dưới của MCB, khớp với thứ tự pha và dây trung tính.

Đảm bảo tất cả các hệ thống dây điện được siết chặt để tránh tình trạng quá nóng và kết nối lỏng lẻo.

Bật MCB để xác nhận nguồn điện bình thường.

Lưu ý: Cầu dao 4P này là thiết bị ba pha bốn dây, dùng để nối ba dây có điện và một dây trung tính. dây cho hệ thống điện ba pha 380V/400V.

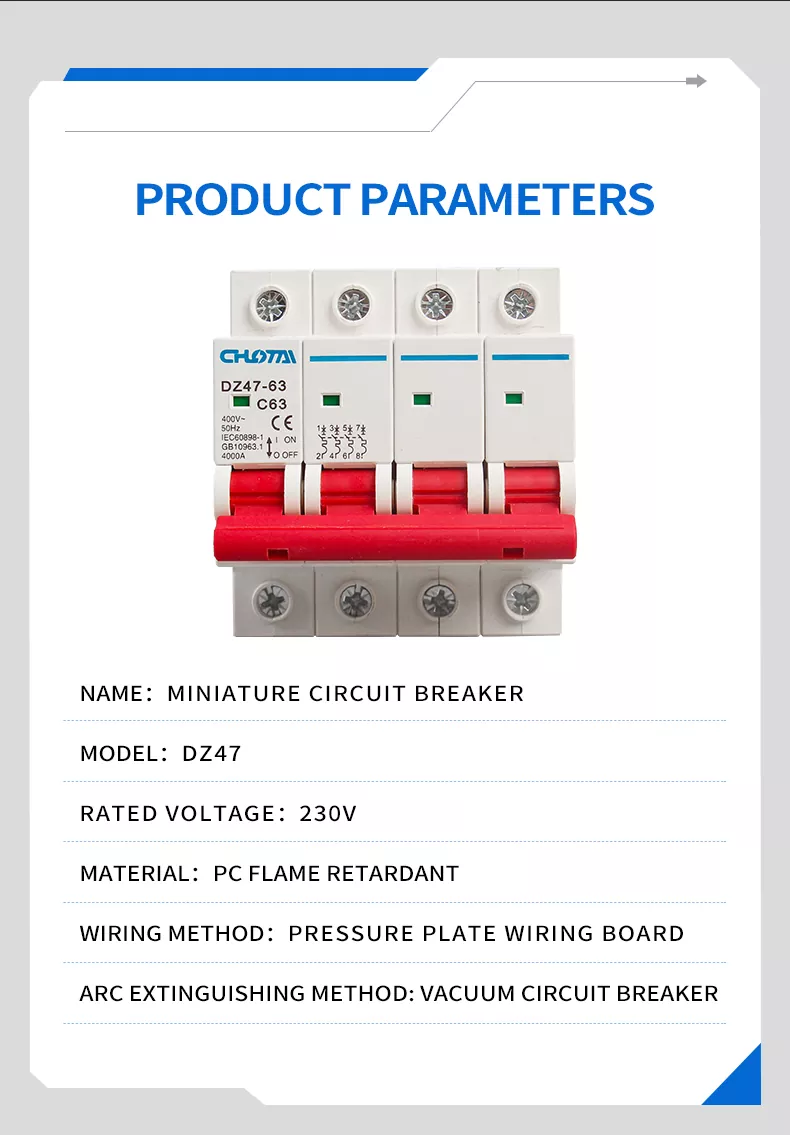

THÔNG SỐ SẢN PHẨM

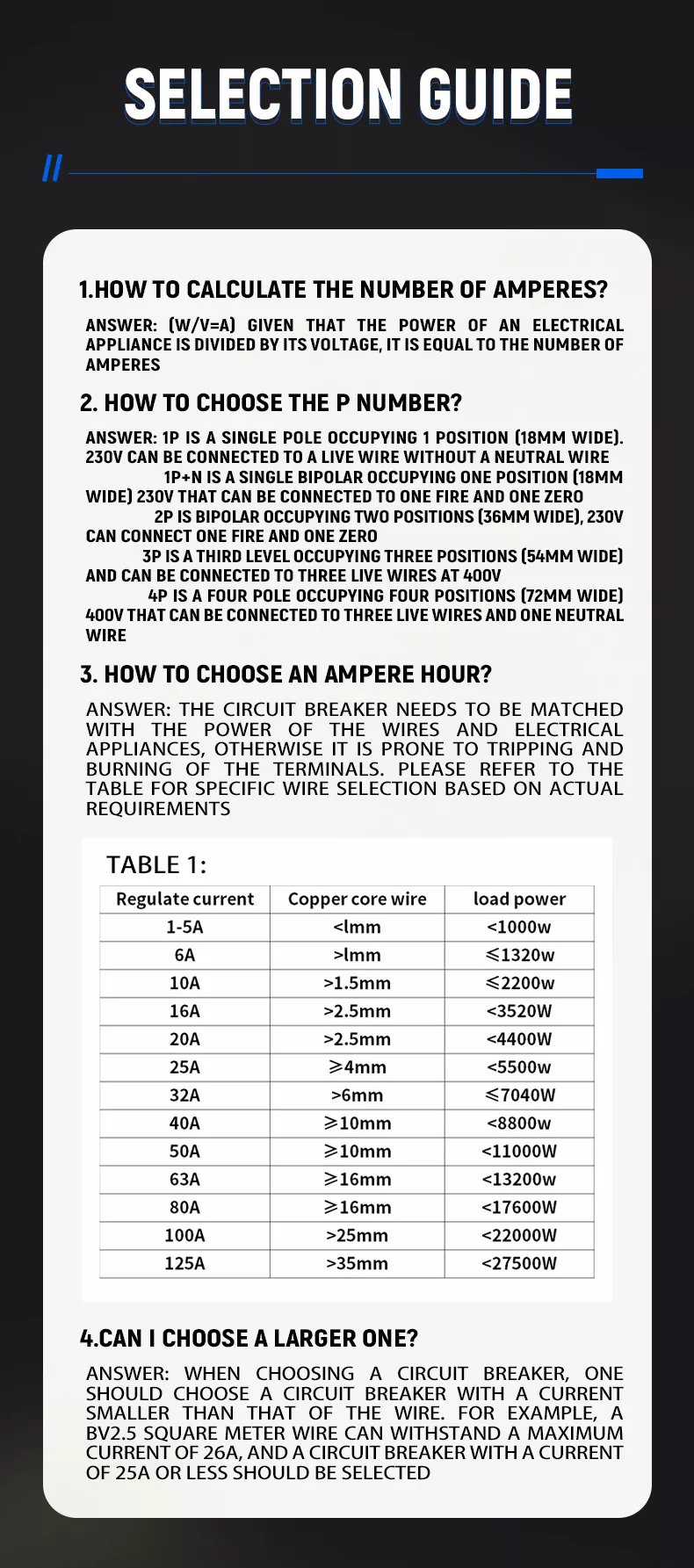

HƯỚNG DẪN LỰA CHỌN

1. Làm thế nào để tính số Ampe?

Công thức:Dòng điện (A) = Công suất (W) / Điện áp (V). Tính toán dòng điện cần thiết dựa trên sức mạnh của các thiết bị điện của bạn.

2. Cách chọn số cực?

• 1P: Một cực, 1 mô-đun (rộng 18mm), chỉ dùng cho dây có điện 230V (không có dây trung tính).

• 1P+N: 1 mô-đun (rộng 18mm), dành cho điện áp trực tiếp 230V + trung tính.

• 2P: 2 mô-đun (rộng 36mm), dành cho điện áp trực tiếp 230V + trung tính.

• 3P: 3 mô-đun (rộng 54mm), dành cho dây điện 3 pha 400V.

• 4P: 4 mô-đun (rộng 72mm), cho 400V 3 pha + trung tính (sản phẩm này).

3. Làm thế nào để chọn định mức Ampe?

Ghép định mức cầu dao với dây điện và nguồn điện của thiết bị để tránh bị vấp hoặc thiết bị đầu cuối quá nóng. Tham khảo bảng dưới đây:

4. Tôi có thể chọn cái lớn hơn không?

KHÔNG. Luôn chọn cầu dao có xếp hạng hiện tạinhỏ hơn khả năng mang tối đa của dây. Ví dụ: dây BV 2,5mm² có thể chịu được tối đa 26A, do đó phải chọn cầu dao 25A hoặc thấp hơn.

ĐƯỢC SỬ DỤNG RỘNG RÃI

Bộ ngắt mạch thu nhỏ 4P 63A DZ47 của chúng tôi được sử dụng rộng rãi trong:

• NHÀ Ở: Tủ phân phối điện gia đình, nguồn điện 3 pha 4 dây bảo vệ

• TÒA NHÀ THƯƠNG MẠI: Tòa nhà văn phòng, trung tâm mua sắm, hệ thống phân phối điện khách sạn

• THIẾT BỊ CÔNG NGHIỆP: Nhà xưởng, dây chuyền sản xuất Điều khiển và bảo vệ điện 3 pha

• TỦ PHÂN PHỐI: Hộp phân phối điện, công tắc chính tủ điều khiển điện

• NĂNG LƯỢNG TÁI TẠO: Hệ thống điện mặt trời, bảo vệ phân phối phát điện gió

• CƠ SỞ HẠ TẦNG: Công trình công cộng, chiếu sáng đường phố, bảo vệ nguồn điện trạm cơ sở thông tin liên lạc

Câu hỏi thường gặp

1. CHỨC NĂNG CHÍNH CỦA MCB 4P 63A DZ47 NÀY LÀ GÌ?

Nó là một thiết bị bảo vệ mạch 3 pha 4 dây cung cấpbảo vệ quá tải Vàbảo vệ ngắn mạch. Nó tự động ngắt nguồn điện khi mạch quá tải hoặc ngắn mạch, ngăn ngừa cháy nổ điện và hư hỏng thiết bị, đảm bảo an toàn cho hệ thống điện.

2. ĐIỆN ÁP VÀ DÒNG DANH ĐỊNH CỦA SẢN PHẨM NÀY LÀ GÌ?

Đây là model 4P 63A, có điện áp định mức là400V~ (thích hợp cho hệ thống điện 3 pha 4 dây) và dòng điện định mức là63A, với khả năng cắt 4000A.

3. PHƯƠNG PHÁP LẮP ĐẶT LÀ GÌ?

Nó hỗ trợlắp ray dẫn hướng DIN35mm tiêu chuẩn, với thiết kế khóa gài giúp lắp đặt nhanh chóng và dễ dàng, tương thích với tất cả các tủ phân phối tiêu chuẩn.

4. PHẠM VI NHIỆT ĐỘ HOẠT ĐỘNG LÀ GÌ?

Sản phẩm có khả năng thích ứng nhiệt độ tuyệt vời, với phạm vi nhiệt độ làm việc từ-35°C đến 70°C, thích hợp sử dụng trong môi trường cực lạnh và nhiệt độ cao.

5. LÀM THẾ NÀO ĐỂ CHỌN ĐÁNH GIÁ MÁY NGẮT ĐÚNG?

Đầu tiên, tính toán dòng điện yêu cầu bằng cách sử dụng Dòng điện = Công suất/Điện áp, sau đó chọn định mức cầu daonhỏ hơn khả năng mang tối đa của dây để đảm bảo an toàn. Hãy tham khảo bảng hướng dẫn lựa chọn của chúng tôi để biết cách kết hợp chi tiết.

6. SẢN PHẨM NÀY CÓ CHỨNG NHẬN NÀO?

MCB DZ47-63 của chúng tôi đã vượt quachứng nhận CE (tuân thủ các tiêu chuẩn EU) vàChứng nhận CCC (tuân thủ các tiêu chuẩn quốc gia của Trung Quốc) và đáp ứng các tiêu chuẩn an toàn quốc tế IEC60898-1 và GB10963.1.
