Làm thế nào để chọn đồng hồ đo năng lượng đường ray DIN cho các dự án thương mại và công nghiệp?

Việc chọn đồng hồ đo năng lượng đường ray DIN không chỉ bao gồm việc kiểm tra điện áp định mức hoặc chọn kiểu máy phù hợp với tủ phân phối. Đối với các tòa nhà thương mại, cơ sở công nghiệp và nhà sản xuất thiết bị điện, đồng hồ phù hợp phải phù hợp với hệ thống điện, yêu cầu đo lường, không gian lắp đặt và bất kỳ kế hoạch giám sát từ xa nào.

Eton Electric cung cấp các thiết bị đo gắn trên đường ray một pha và ba pha để phân phối điện áp thấp và đo năng lượng. Phạm vi sản phẩm của nó bao gồm các đồng hồ đo nhỏ gọn dành cho mạch một pha và các mẫu ba pha dành cho các ứng dụng yêu cầu giám sát điện rộng hơn. Hiểu được sự khác biệt giữa các tùy chọn này có thể giúp các kỹ sư dự án, nhà chế tạo bảng điều khiển và nhà phân phối thiết bị điện đưa ra quyết định mua hàng sáng suốt hơn.

Tại sao đồng hồ đo năng lượng đường sắt DIN được sử dụng trong các dự án thương mại và công nghiệp

Đồng hồ đo năng lượng đường ray DIN đo mức tiêu thụ điện và tùy thuộc vào kiểu máy, cũng có thể hiển thị điện áp, dòng điện, công suất, tần số hoặc các thông số điện khác. Cấu trúc lắp nhỏ gọn của nó cho phép nó được lắp đặt bên trong các hộp phân phối, tổng đài và tủ điều khiển mà không yêu cầu cách bố trí bảng điều khiển giống như nhiều đồng hồ đo bảng thông thường.

Đối với người dùng thương mại và công nghiệp, thiết kế này mang lại một số lợi ích thiết thực.

Sử dụng hiệu quả không gian tủ

Không gian thường bị giới hạn trong các bảng phân phối có chứa cầu dao, công tắc tơ, thiết bị bảo vệ và các bộ phận điện khác. Đồng hồ đo đường ray DIN nhỏ gọn có thể được tích hợp vào bố cục hiện có khi có đủ không gian đường ray và khoảng trống nối dây.

Đo năng lượng cấp mạch thuận tiện

Đồng hồ đo riêng biệt có thể được lắp đặt trên các mạch đã chọn để theo dõi mức tiêu thụ điện của thiết bị, khu vực sản xuất, đơn vị cho thuê hoặc cơ sở thương mại. Điều này giúp người quản lý cơ sở xác định nơi năng lượng đang được sử dụng và so sánh mức tiêu thụ giữa các phần khác nhau của tòa nhà hoặc hoạt động.

Cài đặt và bảo trì đơn giản

Việc lắp đặt trên thanh ray DIN tiêu chuẩn giúp đồng hồ dễ dàng định vị hơn trong thiết bị phân phối tương thích. Quá trình lắp đặt thực tế vẫn phụ thuộc vào cách bố trí đầu cuối của đồng hồ, dòng điện định mức, sơ đồ nối dây và các quy định hiện hành về điện.

Hỗ trợ hệ thống giám sát năng lượng

Một số kiểu máy cung cấp giao diện truyền thông để truyền dữ liệu đo đến thiết bị giám sát bên ngoài. Trong trường hợp cần thu thập dữ liệu từ xa, người mua nên xác nhận giao diện, giao thức, phương thức nối dây và đăng ký cấu hình có sẵn trước khi đặt hàng.

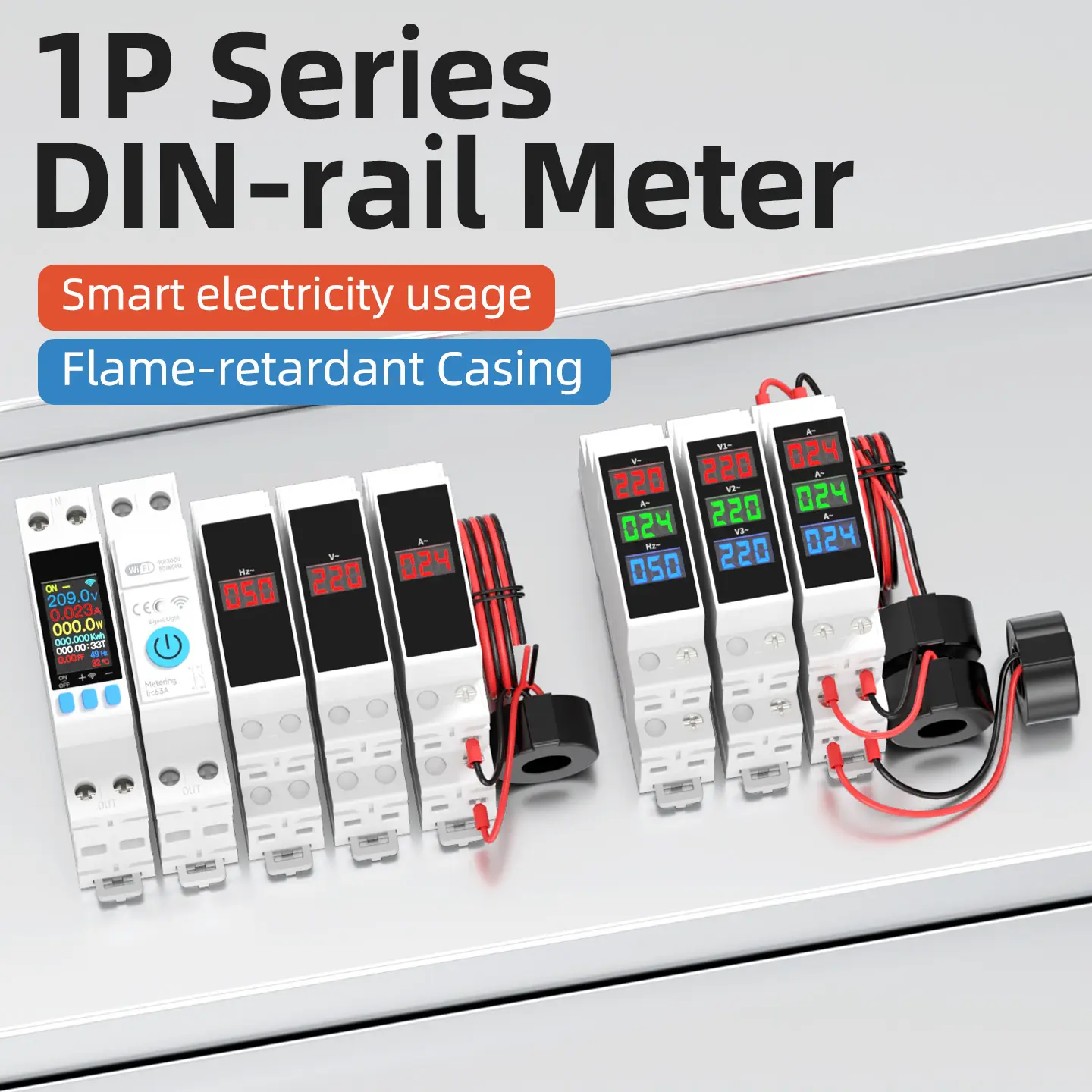

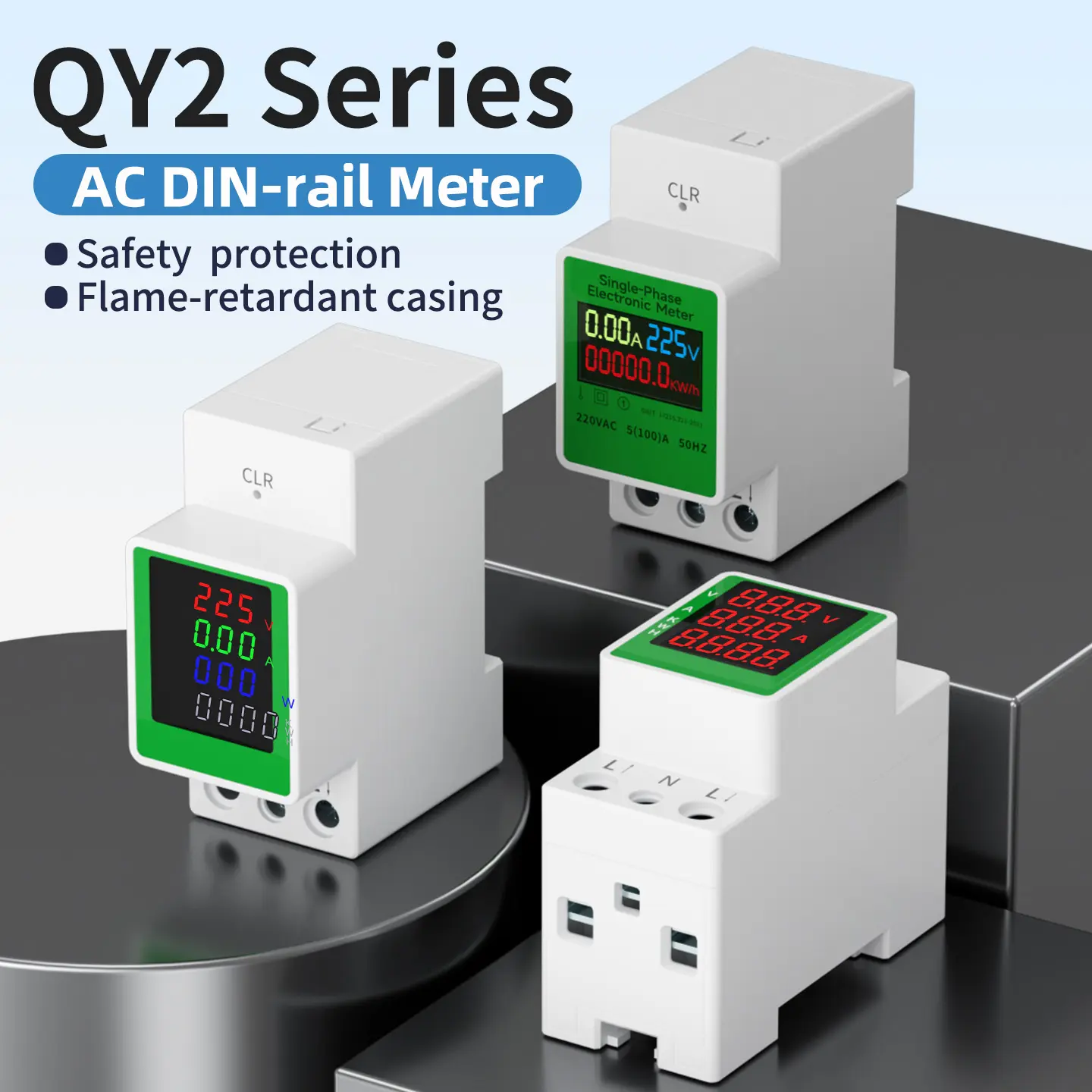

Đối với các dự án yêu cầu đo năng lượng nhỏ gọn, Eton'sDụng cụ đo gắn trên đường rayphạm vi cung cấp điểm khởi đầu để so sánh các mô hình một pha và ba pha phù hợp.

Máy đo năng lượng đường ray DIN một pha so với ba pha

Một trong những quyết định đầu tiên là nên sử dụng đồng hồ trên hệ thống điện một pha hay ba pha. Lựa chọn đúng phụ thuộc vào cách bố trí nguồn cung cấp thực tế và mạch điện được đo chứ không chỉ đơn giản là kích thước của tòa nhà.

Đồng hồ một pha thường thích hợp để giám sát từng cửa hàng, căn hộ hoặc mạch thiết bị một pha. Ví dụ: người quản lý tài sản có thể sử dụng đồng hồ đo riêng biệt để ghi lại mức tiêu thụ điện cho các đơn vị cho thuê khác nhau.

Đồng hồ ba pha thường thích hợp hơn khi giám sát mạch phân phối ba pha hoặc thiết bị công nghiệp. Một nhà máy có thể sử dụng nó để đo mức tiêu thụ năng lượng tại dây chuyền sản xuất, bảng phân phối xưởng hoặc phụ tải được chọn khác.

Tuy nhiên, đồng hồ ba pha không tự động phù hợp cho mỗi lần lắp đặt ba pha. Người mua phải xác nhận xem hệ thống sử dụng cấu hình ba dây hay bốn dây và liệu kiểu máy đã chọn có hỗ trợ kết nối trực tiếp hay yêu cầu máy biến dòng hay không.

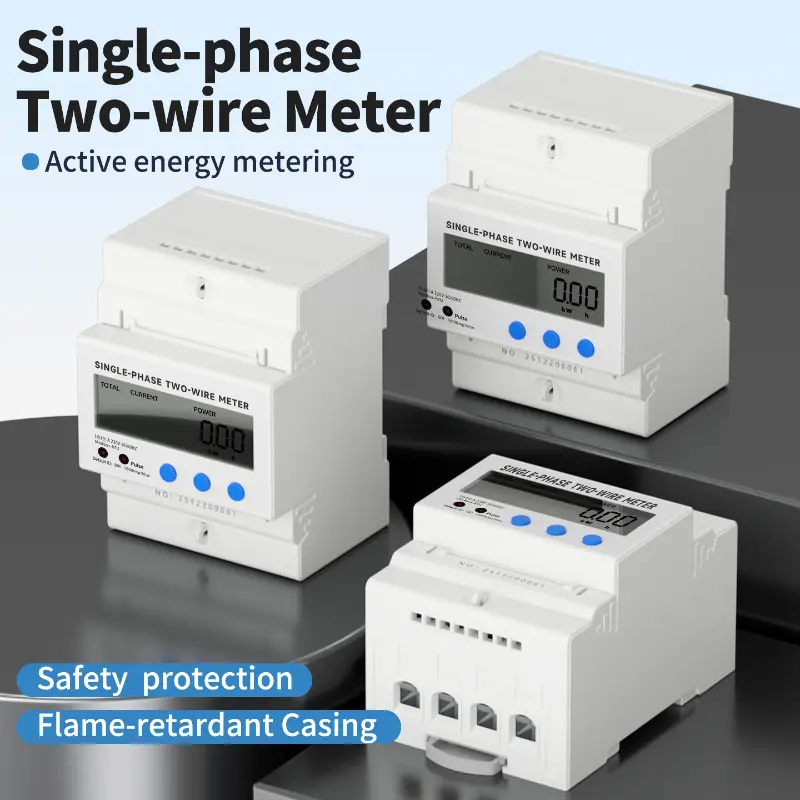

của EtonĐồng hồ đo điện đường sắt hướng dẫn một phaphạm vi được thiết kế cho các ứng dụng đo lường một pha. Đối với các dự án liên quan đến mạch ba pha, người mua có thể xem xét các mẫu có sẵn trong danh mục thiết bị gắn trên đường ray chính.

5 yếu tố chính cần kiểm tra trước khi chọn đồng hồ đo năng lượng DIN Rail

1. Điện áp định mức và khả năng tương thích của hệ thống điện

Điện áp định mức của đồng hồ phải phù hợp với hệ thống điện mà nó sẽ hoạt động. Người mua nên xác nhận điện áp cung cấp danh định, tần số, số pha và cấu hình dây dẫn trước khi so sánh các mẫu riêng lẻ.

Đối với các dự án quốc tế, bước này đặc biệt quan trọng vì thông số kỹ thuật cung cấp điện và cách lắp đặt khác nhau giữa các thị trường.

Không chọn máy đo chỉ dựa trên tiêu đề sản phẩm hoặc mô tả chung. Xem lại các giá trị đầu vào định mức và sơ đồ nối dây cho model chính xác để đảm bảo khả năng tương thích với cách lắp đặt dự định.

2. Đánh giá hiện tại và phương thức kết nối

Phạm vi hiện tại được yêu cầu là một yếu tố lựa chọn quan trọng khác. Tùy thuộc vào thiết kế của đồng hồ, dòng điện có thể được đo thông qua kết nối trực tiếp hoặc qua máy biến dòng điện bên ngoài (CT).

Đối với đồng hồ được kết nối trực tiếp, dòng tải dự kiến ​​phải duy trì trong giới hạn vận hành được chỉ định của mô hình. Đối với công tơ nối máy biến áp, tỷ số CT và đầu ra thứ cấp phải phù hợp với yêu cầu đầu vào của công tơ.

Ví dụ, một dự án công nghiệp giám sát bộ cấp dòng cao có thể yêu cầu đồng hồ đo kết nối CT thay vì đồng hồ đo được thiết kế để đo dòng điện một chiều.

Khi yêu cầu báo giá, hãy cung cấp dòng điện hoạt động dự kiến ​​và làm rõ liệu ứng dụng có yêu cầu kết nối trực tiếp hay đo lường dựa trên CT hay không. Điều này cho phép nhà cung cấp đề xuất một cấu hình phù hợp.

3. Độ chính xác của phép đo và các thông số bắt buộc

Không phải mọi dự án đều yêu cầu mức độ chi tiết đo lường như nhau.

Một ứng dụng giám sát năng lượng cơ bản có thể chủ yếu cần mức tiêu thụ năng lượng tích lũy tính bằng kilowatt giờ (kWh). Các dự án khác có thể yêu cầu điện áp, dòng điện, công suất tác dụng, hệ số công suất hoặc tần số để giúp đánh giá các điều kiện vận hành mạch.

Độ chính xác của phép đo phải được lựa chọn theo yêu cầu của dự án và mục đích sử dụng dữ liệu. Phạm vi thiết bị gắn trên đường ray của Eton bao gồm các mẫu có cấp chính xác được nêu là 1,0 hoặc 0,5, tùy thuộc vào sản phẩm.

Trước khi đặt hàng, hãy xác minh cấp độ chính xác của mẫu máy cụ thể thay vì giả định rằng mọi đồng hồ đo trong dòng sản phẩm đều có cùng thông số kỹ thuật.

Đối với các ứng dụng liên quan đến thanh toán, phân bổ người thuê hoặc báo cáo năng lượng chính thức, hãy kiểm tra mọi quy định đo lường hiện hành và yêu cầu xác minh tại thị trường đích.

4. Yêu cầu về hiển thị và liên lạc

Màn hình xác định cách người dùng đọc số đo cục bộ, trong khi chức năng giao tiếp xác định liệu dữ liệu có thể được truyền sang hệ thống giám sát bên ngoài hay không.

Đối với hộp phân phối độc lập, màn hình cục bộ rõ ràng có thể đọc được là đủ. Trong một tòa nhà thương mại hoặc cơ sở công nghiệp lớn hơn, việc giám sát từ xa có thể hữu ích hơn vì người vận hành có thể thu thập số liệu từ nhiều mạch tại một vị trí trung tâm.

Một số sản phẩm đo điện của Eton hỗ trợ giao thức RS485 và giao thức Modbus. Tính khả dụng tùy thuộc vào sản phẩm và kiểu máy đã chọn, vì vậy các chức năng này phải được xác nhận dựa trên tài liệu kỹ thuật liên quan.

Trước khi đặt hàng, hãy kiểm tra:

• Có cần hiển thị cục bộ hay không

• Những thông số điện nào phải được hiển thị

• Có cần RS485 hoặc giao diện truyền thông khác không

• Nền tảng giám sát có hỗ trợ giao thức truyền thông của đồng hồ hay không

• Liệu bản đồ đăng ký và hướng dẫn cấu hình có sẵn hay không

Nếu một dự án yêu cầu giám sát từ xa, cần xác nhận khả năng tương thích truyền thông trong giai đoạn báo giá thay vì phát hiện ra sự không phù hợp sau khi cài đặt.

5. Kích thước đường ray DIN và điều kiện lắp đặt

Ngay cả khi hai đồng hồ hỗ trợ cùng một hệ thống điện, kích thước, vị trí đầu cuối và yêu cầu lắp đặt của chúng có thể khác nhau.

Kiểm tra loại đường ray DIN cần thiết, chiều rộng mô-đun, độ sâu của tủ, khe hở dây điện, phạm vi nhiệt độ hoạt động và điều kiện vỏ bọc. Đồng hồ được chọn phải phù hợp với bố cục bảng điều khiển theo kế hoạch mà không ảnh hưởng đến các cầu dao liền kề hoặc các bộ phận khác.

Đối với các dự án liên quan đến nhiều điểm đo, định dạng lắp đặt nhất quán cũng có thể đơn giản hóa việc thiết kế, lắp ráp và thay thế bảng điều khiển trong tương lai.

Các thiết bị gắn trên ray của Eton sử dụng cấu trúc lắp đặt ray DIN tiêu chuẩn. Người mua vẫn phải xác nhận kích thước và chi tiết lắp đặt của mẫu máy cụ thể trước khi hoàn thiện bố cục bảng điều khiển.

Đồng hồ đo năng lượng DIN Rail nào phù hợp cho ứng dụng của bạn?

Các ví dụ sau minh họa các yêu cầu ứng dụng ảnh hưởng như thế nào đến việc lựa chọn sản phẩm.

Những ví dụ này là điểm khởi đầu chứ không phải là thông số kỹ thuật chung. Lựa chọn cuối cùng phải dựa trên bản vẽ điện, đặc tính tải, mục tiêu đo lường và yêu cầu lắp đặt của dự án.

Tại sao nên cân nhắc sử dụng Eton Electric để tìm nguồn cung ứng đồng hồ đo năng lượng DIN Rail?

Đối với các nhà phân phối, nhà thầu điện và nhà sản xuất thiết bị ở nước ngoài, việc lựa chọn sản phẩm chỉ là một phần của quy trình mua sắm. Thông số kỹ thuật nhất quán, tính sẵn có của mô hình, giao tiếp kỹ thuật và phối hợp đơn hàng lặp lại cũng rất quan trọng.

Eton Electric cung cấp các thiết bị đo gắn trên đường ray cho các ứng dụng một pha và ba pha. Thông tin sản phẩm của nó bao gồm các mô hình dành cho đo năng lượng và giám sát điện rộng hơn, cho phép khách hàng so sánh các cấu hình khác nhau trong cùng một danh mục sản phẩm.

Đối với nguồn cung ứng B2B, Eton đưa ra một số điểm cần thảo luận trong quá trình báo giá:

• Lựa chọn sản phẩm:Xác định các mô hình phù hợp theo điện áp cung cấp, phạm vi dòng điện, cấu hình nối dây và yêu cầu đo lường.

• Xác nhận thông số kỹ thuật:Xem xét các thông số kỹ thuật và chi tiết lắp đặt của mô hình đề xuất trước khi đặt hàng.

• Mua sắm số lượng lớn:Thảo luận về số lượng, cách đóng gói, sắp xếp giao hàng và các yêu cầu đặt hàng lặp lại đối với các đơn hàng bán buôn hoặc dự án.

• Yêu cầu OEM/ODM:Xác nhận xem việc tùy chỉnh, ghi nhãn hoặc các sắp xếp theo yêu cầu khác dành riêng cho từng mẫu máy có sẵn cho đơn hàng dự kiến ​​hay không.

• Hỗ trợ kỹ thuật:Làm rõ các yêu cầu về hệ thống dây điện, giao tiếp và tích hợp trước khi sản phẩm được tích hợp vào hệ thống điện lớn hơn.

Khách hàng có thể đánh giá của Etondụng cụ đo gắn trên đường rayVàphạm vi sản phẩm hoàn chỉnhđể xác định các phương án phù hợp.

Bạn nên cung cấp thông tin gì khi yêu cầu báo giá?

Một cuộc điều tra chi tiết giúp giảm bớt những trao đổi không cần thiết và giúp việc xác định đồng hồ đo phù hợp trở nên dễ dàng hơn.

Khi liên hệ với nhà cung cấp, hãy bao gồm các thông tin sau nếu có:

1. Ứng dụng:Tòa nhà thương mại, nhà máy, bảng phân phối, đồng hồ đo cho thuê hoặc mục đích sử dụng khác.

2. Hệ thống điện:Cấu hình một pha hoặc ba pha, điện áp danh định, tần số và dây dẫn.

3. Yêu cầu hiện tại:Dòng điện hoạt động dự kiến ​​và liệu có cần kết nối trực tiếp hoặc máy biến dòng hay không.

4. Chức năng đo lường:Chỉ tiêu thụ năng lượng hoặc các thông số bổ sung như điện áp, dòng điện, công suất và tần số.

5. Yêu cầu giao tiếp:Liệu có cần giám sát từ xa, tương thích RS485 hoặc Modbus hay không.

6. Yêu cầu cài đặt:Loại đường ray DIN, không gian có sẵn và các ưu tiên về thiết bị đầu cuối hoặc hệ thống dây điện.

7. Chi tiết đặt hàng:Số lượng ước tính, thị trường đích, lịch trình giao hàng yêu cầu và bất kỳ yêu cầu ghi nhãn hoặc tùy chỉnh nào.

Nếu bạn đã có thông số kỹ thuật, sơ đồ nối dây hoặc mẫu tham chiếu, hãy đưa nó vào yêu cầu của bạn. Điều này cung cấp cơ sở đáng tin cậy hơn cho việc lựa chọn sản phẩm so với việc chỉ yêu cầu một đồng hồ đo theo tên.

Để thảo luận về tình trạng sẵn có của mẫu máy, thông số kỹ thuật hoặc mua số lượng lớn, hãy truy cập trang web của Eton ElectricGửi trang yêu cầuvà gửi yêu cầu dự án của bạn.

Việc chọn đồng hồ đo năng lượng đường ray DIN phù hợp bắt đầu bằng sự hiểu biết rõ ràng về hệ thống điện và thông tin cần đo. Bằng cách xác nhận cấu hình nguồn cung cấp, phạm vi hiện tại, yêu cầu về độ chính xác, chức năng liên lạc và điều kiện lắp đặt trước khi đặt hàng, khách hàng thương mại và công nghiệp có thể giảm thiểu sai sót khi lựa chọn và giúp việc mua sắm hiệu quả hơn.
