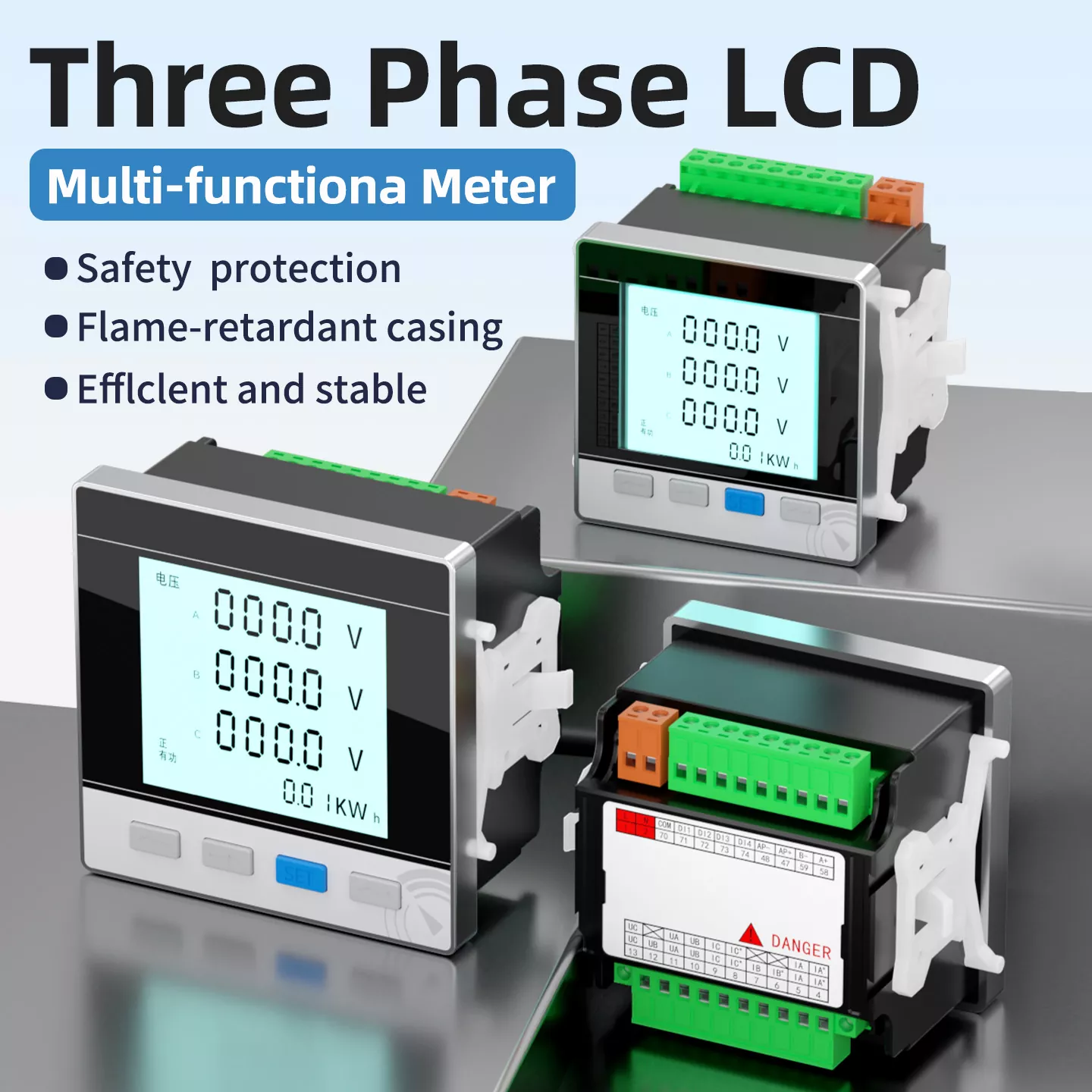

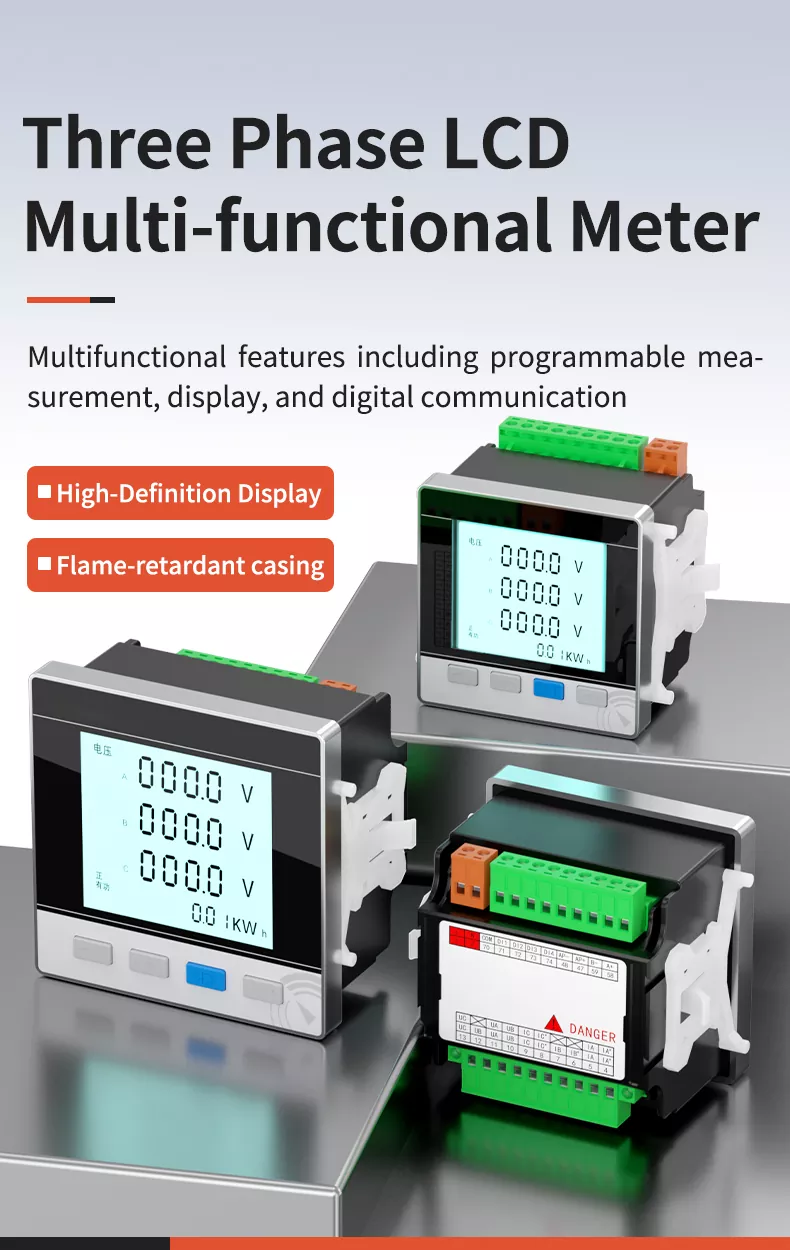

Đồng hồ đo đa chức năng LCD ba pha

Đồng hồ đa chức năng LCD ba pha của chúng tôi là thiết bị đo lường và giám sát thông minh được thiết kế cho ba hệ thống điện pha. Nó tích hợp các chức năng đo lường có thể lập trình, hiển thị thời gian thực và truyền thông kỹ thuật số, cho phép giám sát toàn diện về điện áp, dòng điện, công suất, năng lượng, tần số và hệ số công suất. Áp dụng nhập khẩu chip chất lượng cao và công nghệ hàn tích hợp, nó đảm bảo độ chính xác và ổn định của phép đo mức 0,5 hiệu suất. Vỏ ABS chống cháy chắc chắn, chống sốc và chống ăn mòn, thích hợp sử dụng lâu dài hạn sử dụng trong môi trường công nghiệp khắc nghiệt. Nó được sử dụng rộng rãi trong tự động hóa công nghiệp, phân phối điện và năng lượng các kịch bản quản lý, cung cấp khả năng giám sát thông số nguồn đáng tin cậy cho các thiết bị điện.

GIỚI THIỆU CÔNG TY

Cam kết cung cấp các dịch vụ toàn diện về điều khiển tự động hóa công nghiệp. Đáp ứng mọi nhu cầu về mọi mặt của hệ thống điện phân phối điện thông minh chính xác, tin cậy, tiết kiệm năng lượng và thân thiện với môi trường sản phẩm. Chúng tôi tuân thủ kiểm soát chất lượng nghiêm ngặt từ R & D đến sản xuất, đảm bảo mỗi sản phẩm đáp ứng quốc tế tiêu chuẩn, phấn đấu trở thành đối tác tin cậy của khách hàng toàn cầu trong ngành thiết bị đo lường điện.

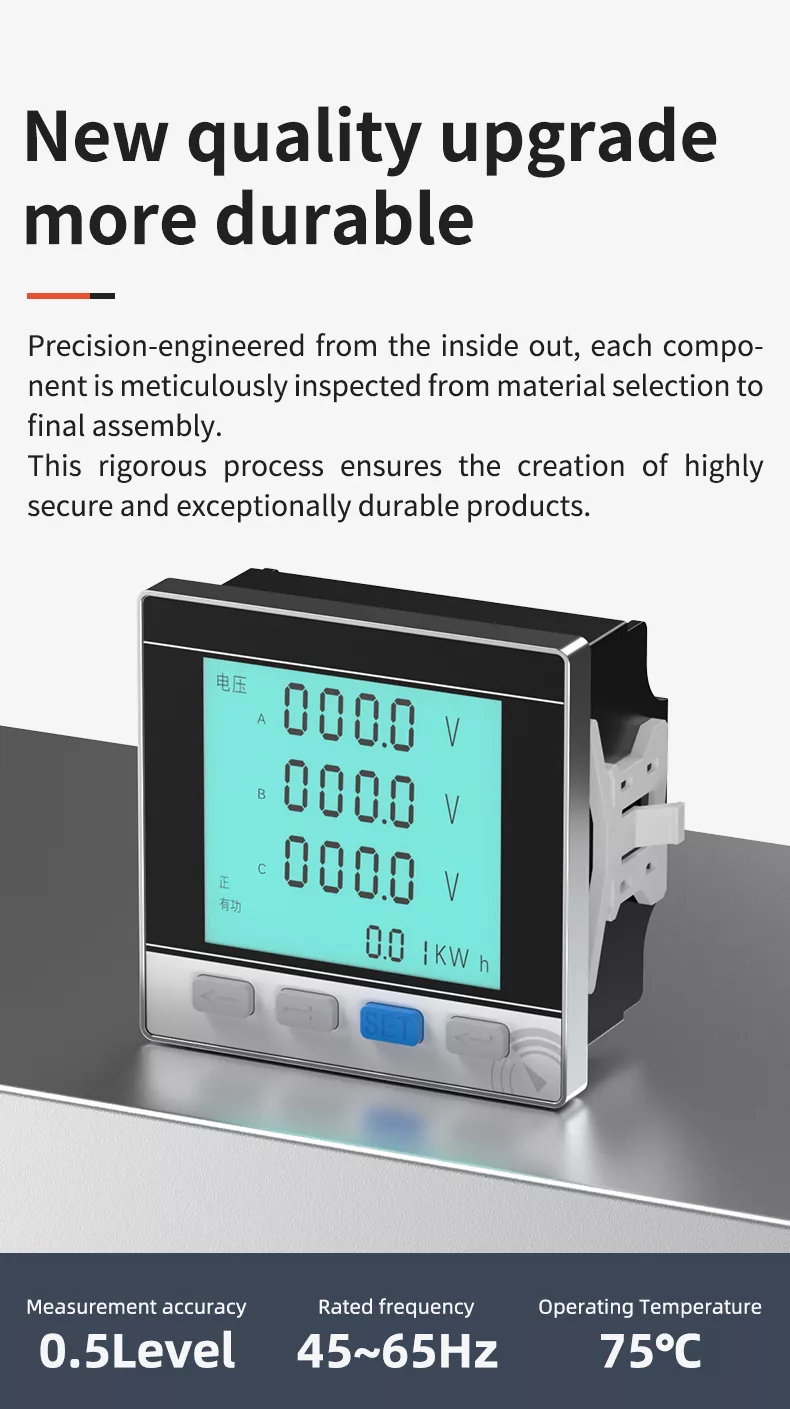

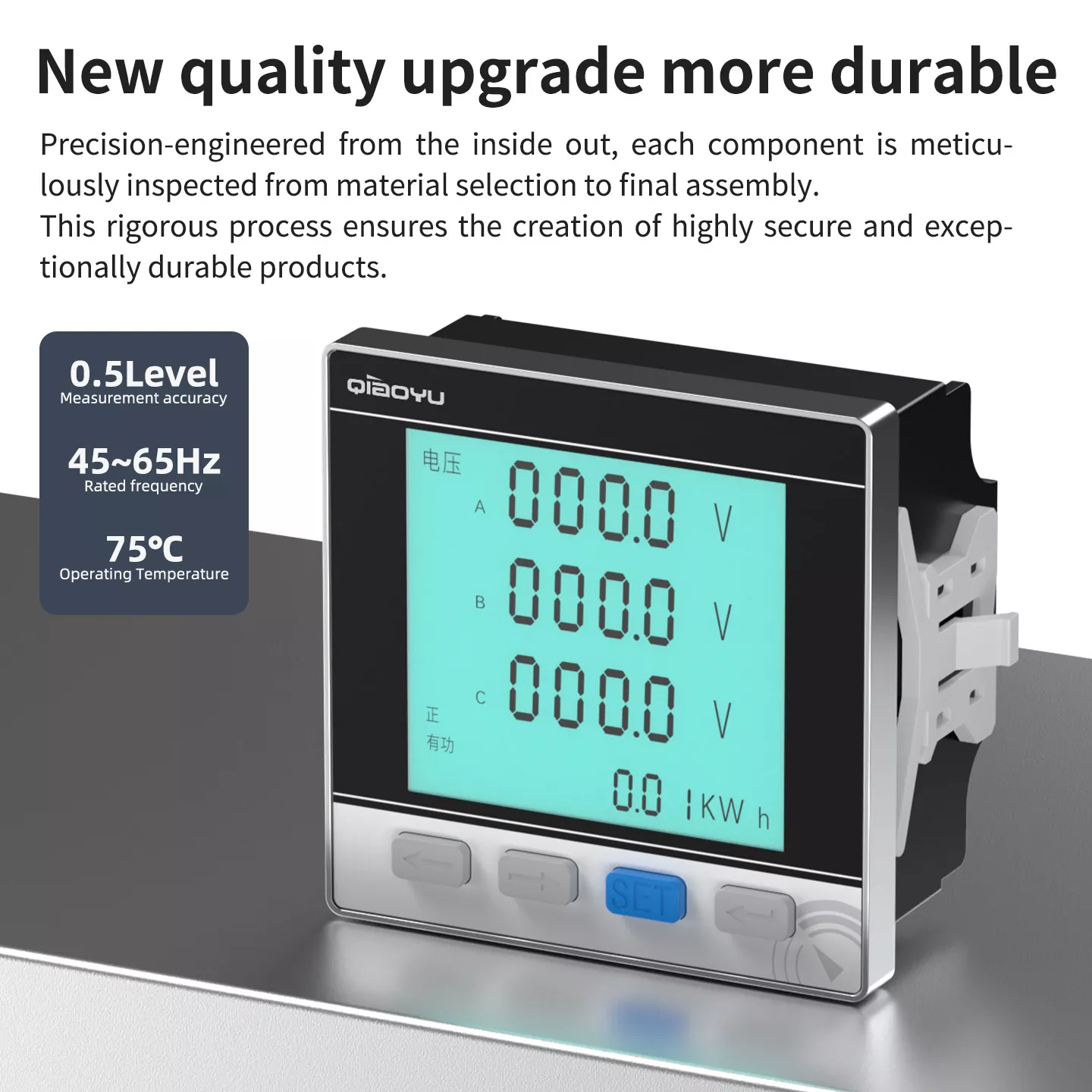

NÂNG CẤP CHẤT LƯỢNG MỚI & BỀN BỈ HƠN

Đồng hồ đa chức năng LCD ba pha của chúng tôi đã trải qua quá trình nâng cấp toàn diện về chất lượng. Được thiết kế chính xác từ bên trong ra, mỗi bộ phận đều được kiểm tra tỉ mỉ từ khâu lựa chọn vật liệu đến khâu lắp ráp cuối cùng. Chúng tôi sử dụng cao nhập khẩu chip chất lượng và công nghệ hàn tích hợp để đảm bảo đo lường chính xác và hoạt động ổn định. Vỏ được làm bằng vật liệu ABS chống cháy có độ bền cao, chống lão hóa, chống ăn mòn, chống sốc và chống cháy chất làm chậm. Mỗi sản phẩm đều trải qua quá trình kiểm tra lão hóa nghiêm ngặt, hiệu chỉnh độ chính xác và kiểm tra điện áp chịu được trước khi xuất xưởng nhà máy. Nó có thể hoạt động ổn định trong thời gian dài trong môi trường công nghiệp khắc nghiệt, với hiệu suất an toàn mạnh mẽ hơn và tuổi thọ dài hơn.

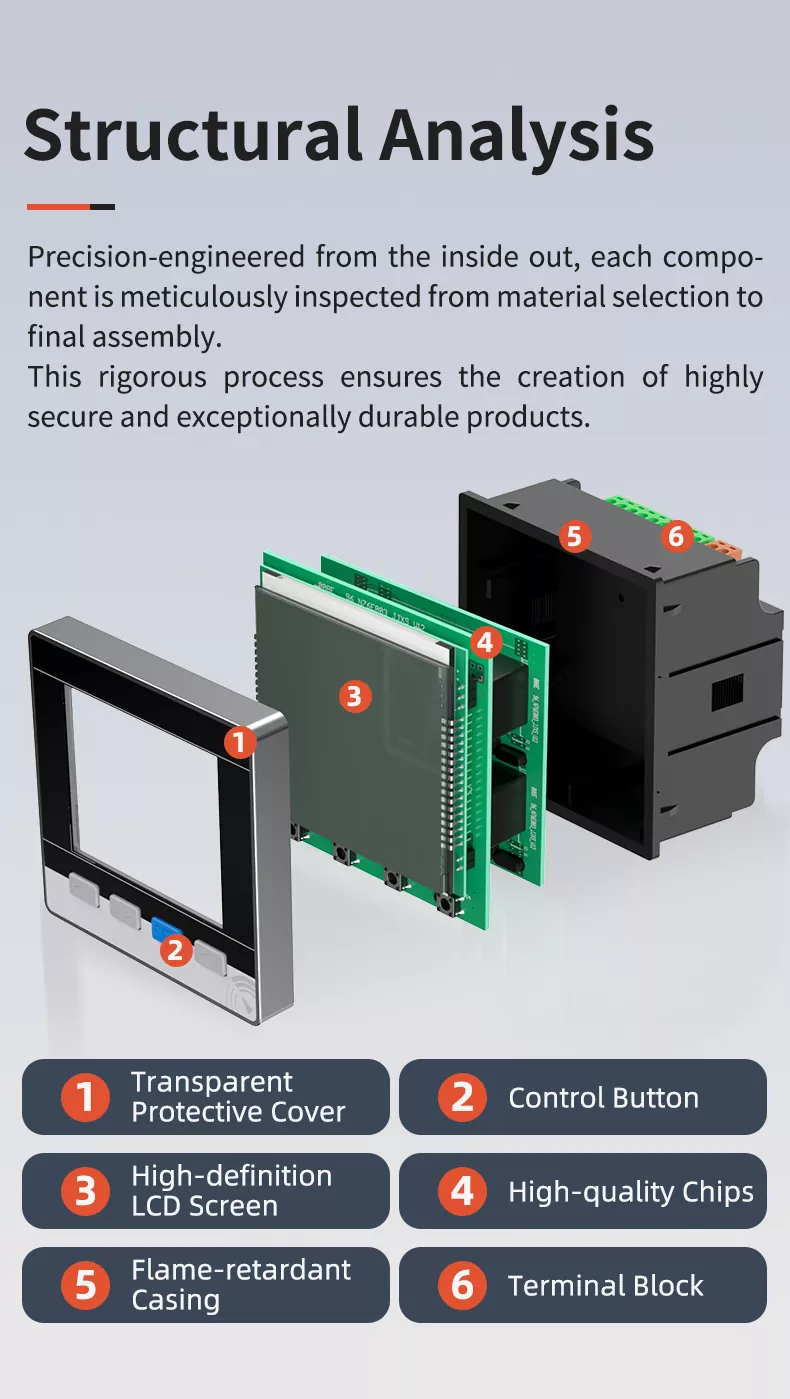

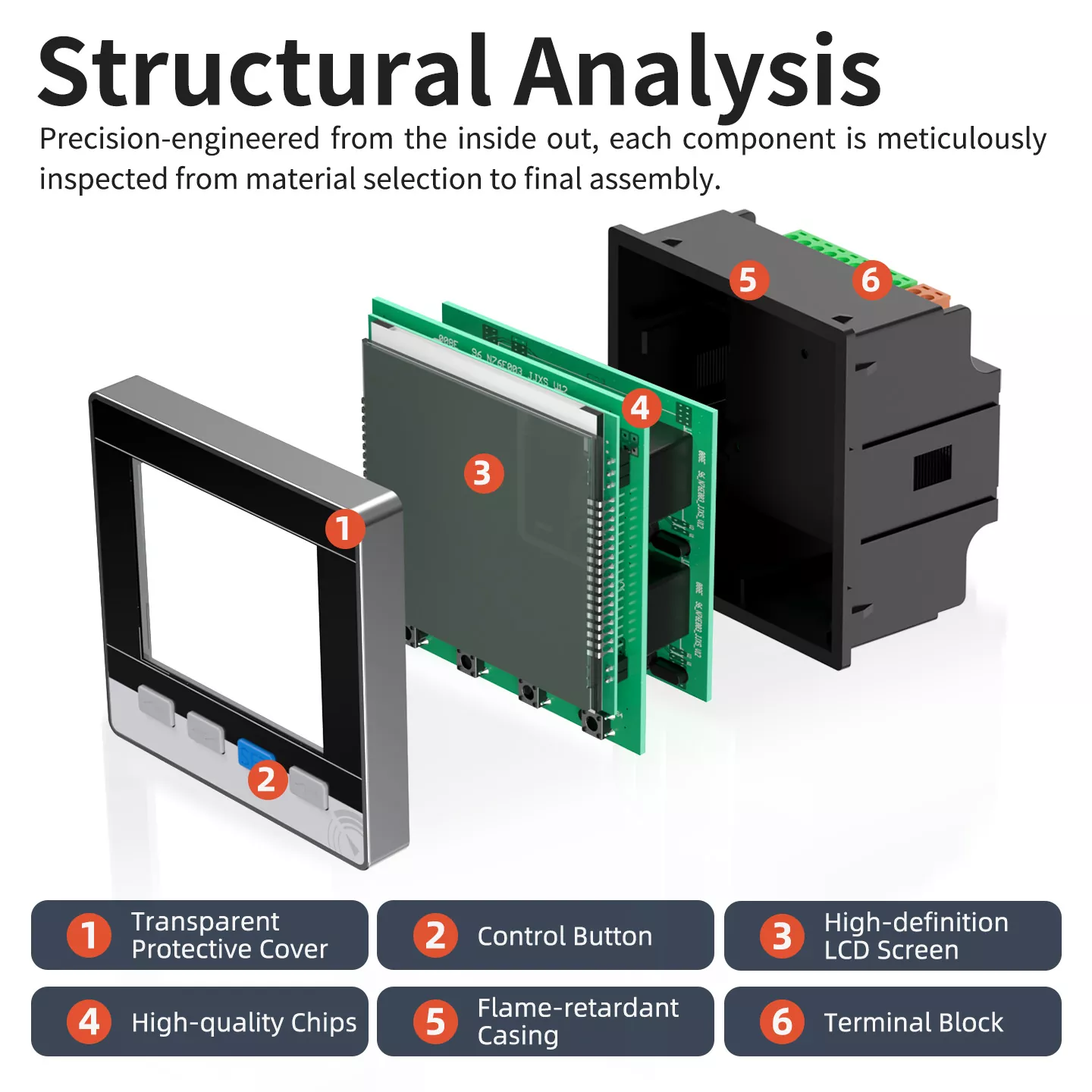

PHÂN TÍCH CẤU TRÚC

Đồng hồ có cấu trúc nhỏ gọn và khoa học, bao gồm 6 thành phần cốt lõi:

1. BÌA BẢO VỆ TRONG SUỐT: Bảo vệ màn hình khỏi bụi và hư hỏng vật lý, đảm bảo độ rõ nét lâu dài.

2. NÚT ĐIỀU KHIỂN: Nhạy cảm và phản hồi nhanh, hỗ trợ cài đặt tham số, truy vấn dữ liệu và điều hướng menu.

3. MÀN HÌNH LCD ĐỘ PHÂN GIẢI CAO: Hiển thị ký tự lớn, hiển thị dữ liệu rõ ràng, khả năng chống nhiễu mạnh mẽ.

4. CHIP CHẤT LƯỢNG CAO: Chip nhập khẩu có tích hợp hàn, đảm bảo độ chính xác đo 0,5 cấp và hiệu suất ổn định.

5. VỎ CHỐNG CHÁY: Nhựa kỹ thuật có độ bền cao, chống lão hóa, chống ăn mòn, mang lại sự bảo vệ an toàn đáng tin cậy.

6. KHỐI ĐẦU CUỐI: Chất liệu có độ dẫn điện cao, lắp đặt chắc chắn, đi dây đơn giản, có khả năng chống quá tải và chống mài mòn mạnh.

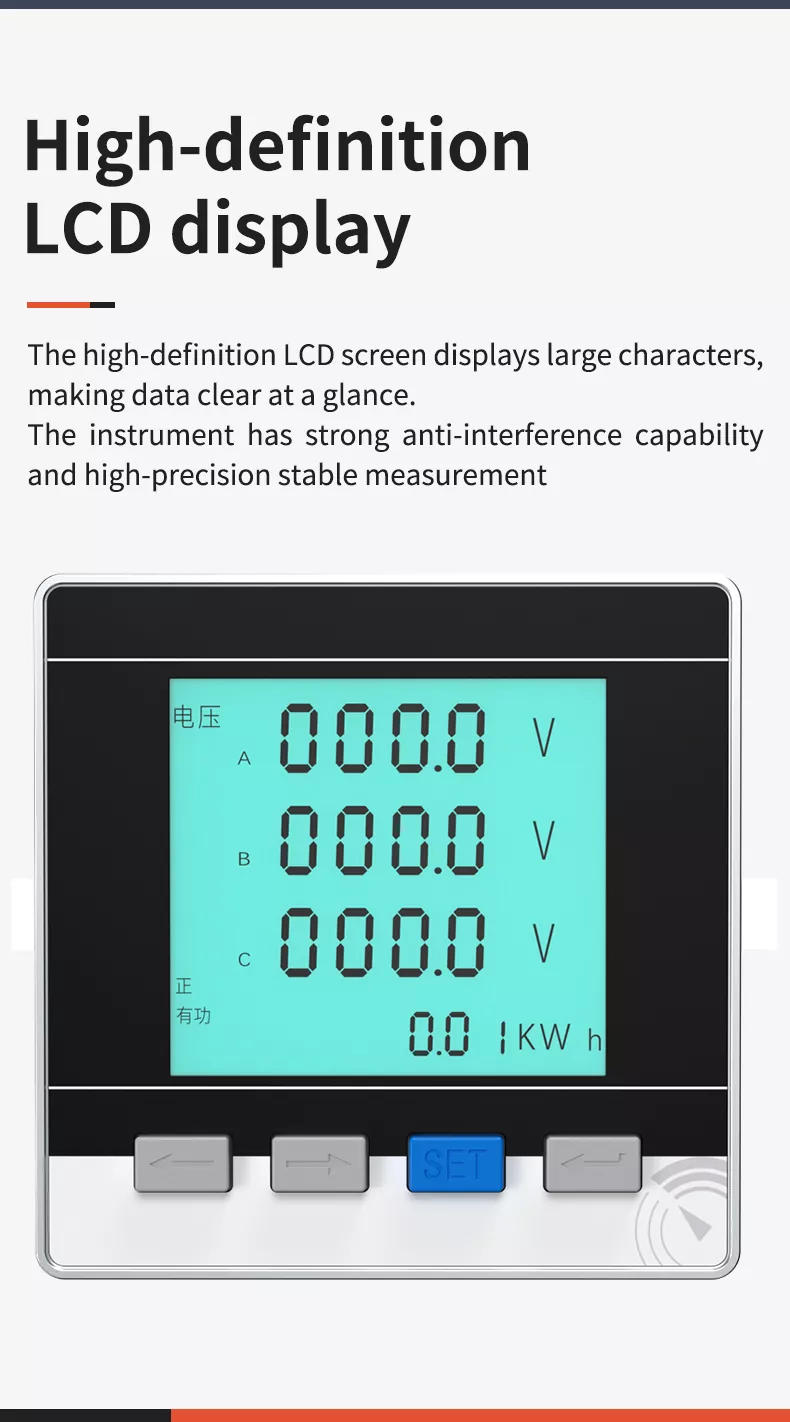

MÀN HÌNH LCD ĐỘ PHÂN GIẢI CAO

Đồng hồ của chúng tôi được trang bị màn hình LCD độ phân giải cao với màn hình hiển thị ký tự lớn. Dữ liệu năng lượng toàn diện (điện áp, dòng điện, công suất, năng lượng, v.v.) được hiển thị rõ ràng trong nháy mắt, giúp dễ dàng đọc ở nhiều góc độ lắp đặt khác nhau. Thiết bị có khả năng chống nhiễu mạnh và đo ổn định độ chính xác cao, đảm bảo độ chính xác và giám sát thông số công suất đáng tin cậy ngay cả trong môi trường công nghiệp phức tạp.

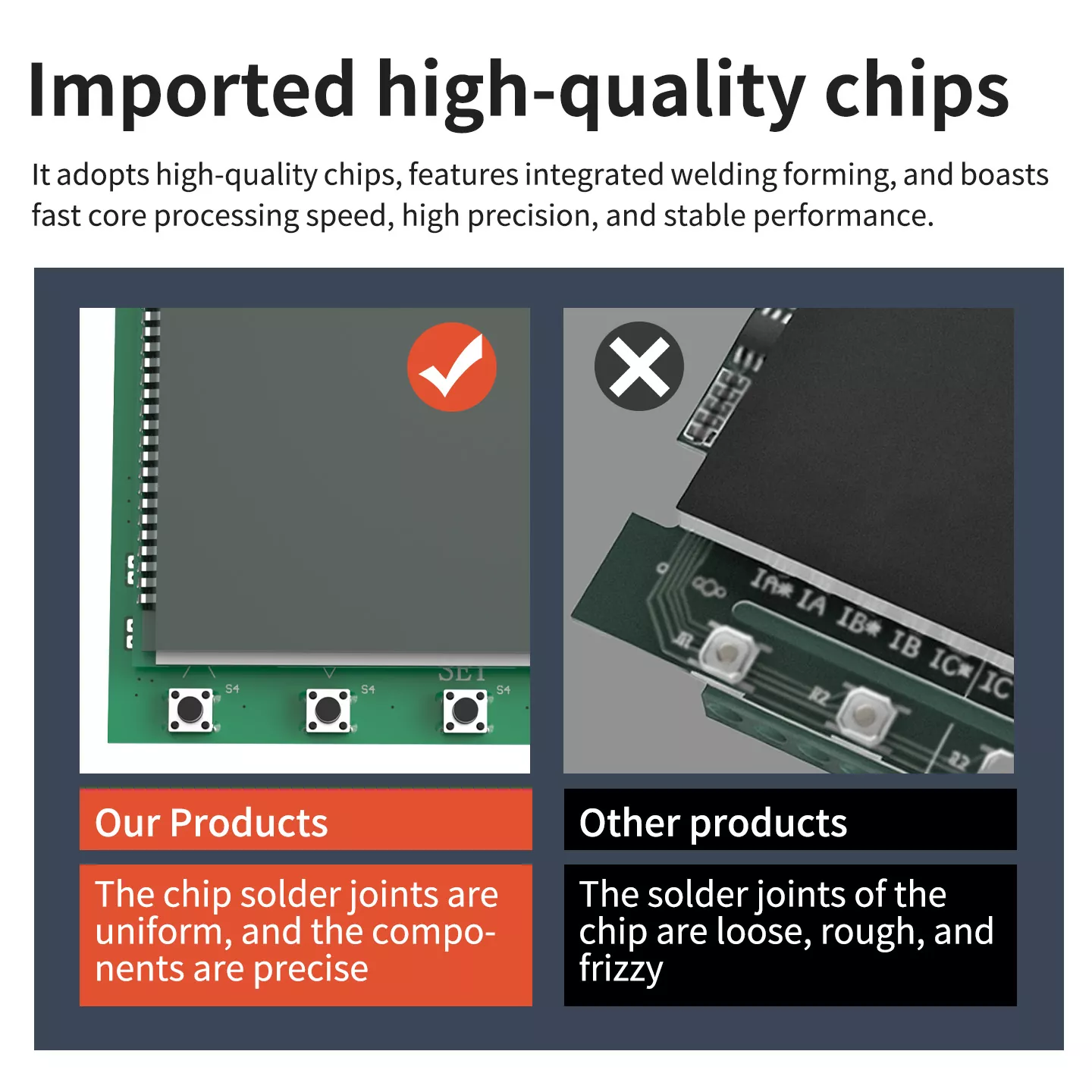

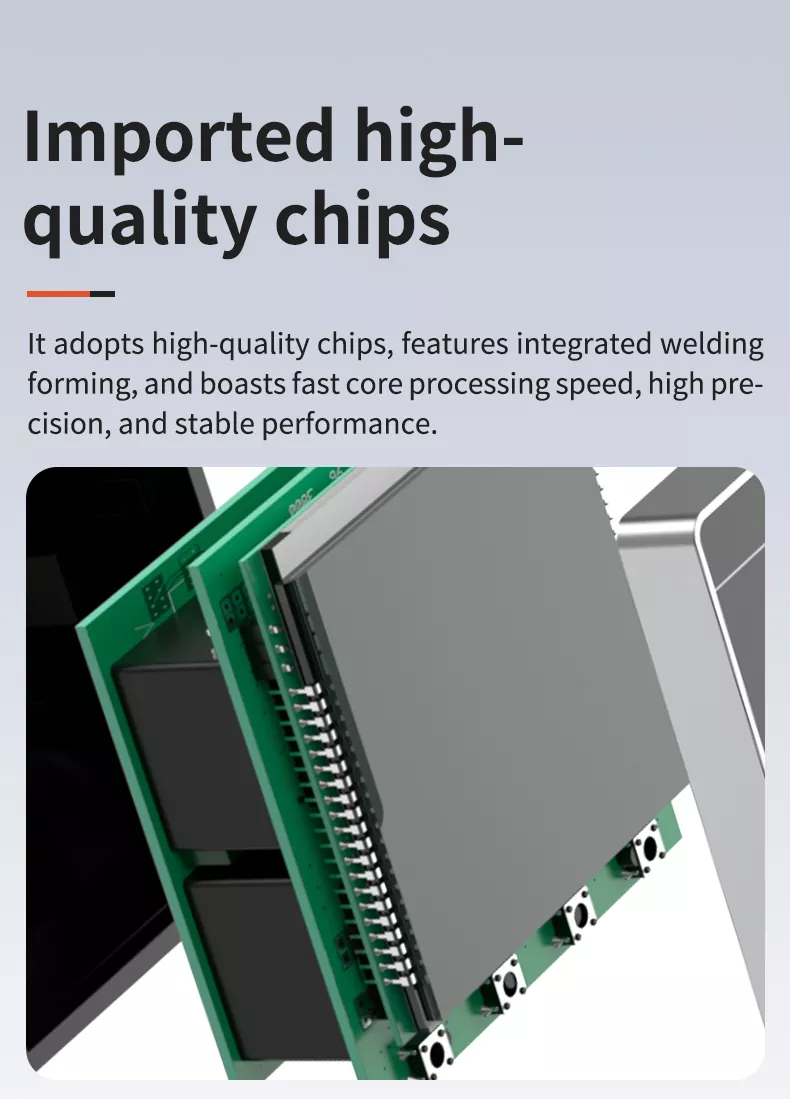

CHIP CHẤT LƯỢNG CAO NHẬP KHẨU

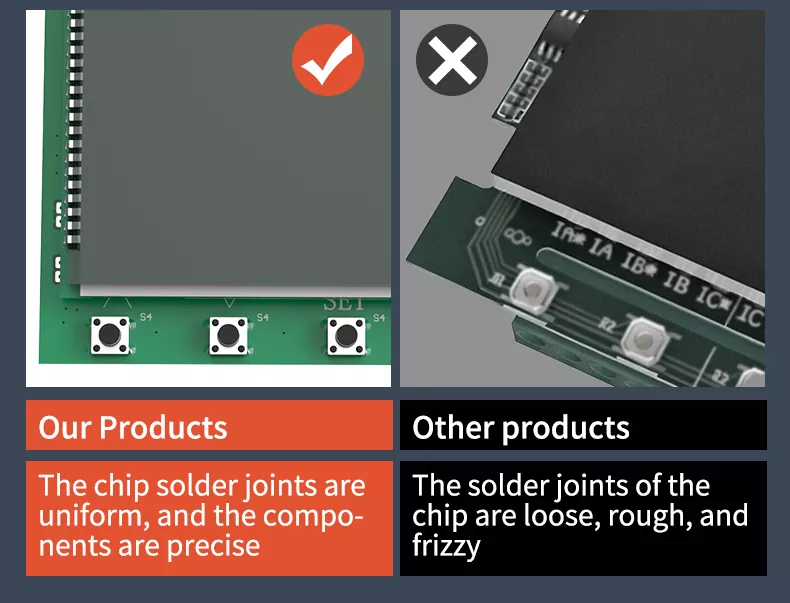

Sử dụng chip chất lượng cao nhập khẩu và công nghệ hàn tích hợp đảm bảo tốc độ xử lý lõi nhanh, cao độ chính xác và hiệu suất ổn định. Độ chính xác của phép đo đạt mức 0,5, đáp ứng tiêu chuẩn công nghiệp quốc tế tiêu chuẩn đo lường. So với các sản phẩm khác, các mối hàn chip của chúng tôi đồng đều và chính xác, tránh bị lỏng, các mối nối gồ ghề, xù xì, đảm bảo cho đồng hồ hoạt động ổn định lâu dài.

SẢN PHẨM CỦA CHÚNG TÔI VS. SẢN PHẨM KHÁC

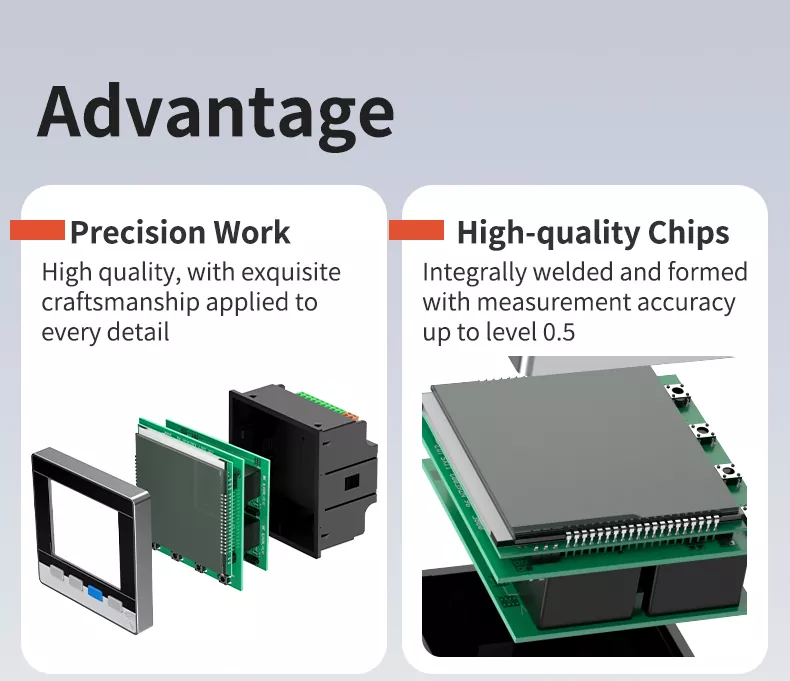

ƯU ĐIỂM CỐT LÕI

CHÍNH XÁC CAO: Độ chính xác đo 0,5 cấp, đảm bảo giám sát chính xác các thông số công suất toàn diện.

VỎ CHỐNG CHÁY: Chất liệu ABS có độ bền cao, ngăn chặn hiệu quả các vụ cháy do chập mạch và quá tải.

LẮP ĐẶT DỄ DÀNG: Lắp đặt nhanh chóng, nhiều tùy chọn kích thước bảng điều khiển, nối dây đơn giản, triển khai nhanh chóng.

HIỆU SUẤT ỔN ĐỊNH: Chip chất lượng cao nhập khẩu, hàn tích hợp, khả năng chống nhiễu mạnh, thích hợp với môi trường khắc nghiệt môi trường.

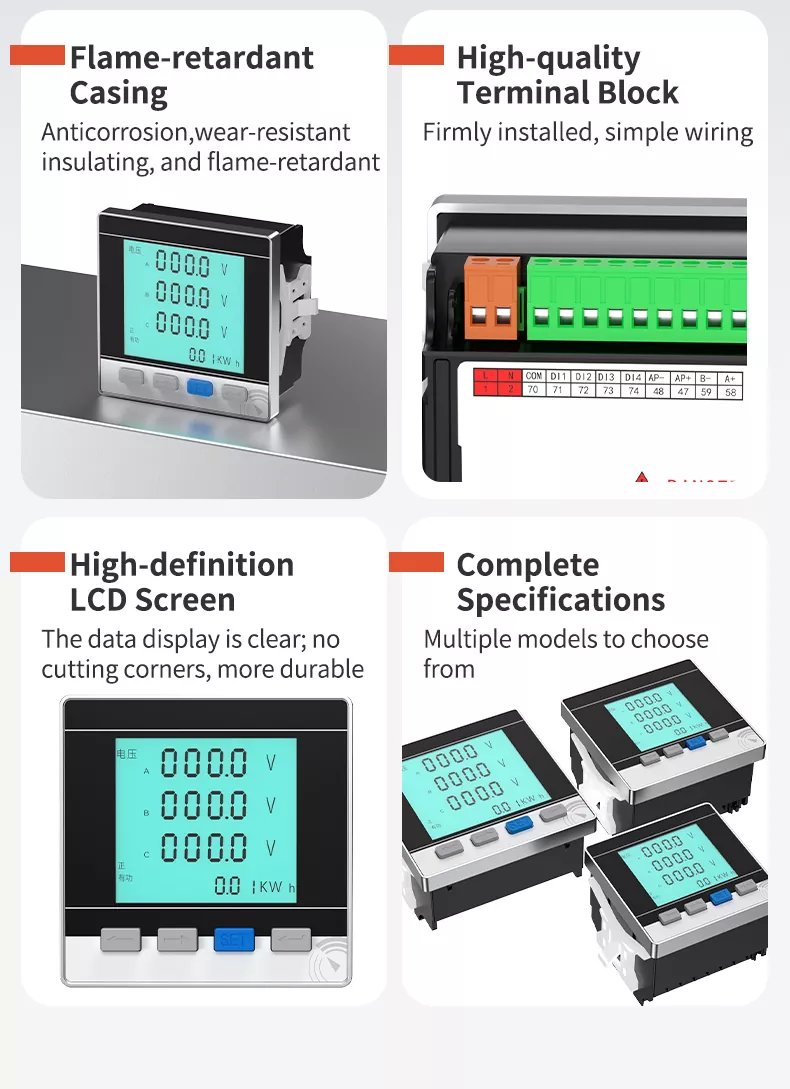

BỐN ĐIỂM BÁN CỐT LÕI

• VỎ CHỐNG CHÁY: Chống ăn mòn, chống mài mòn, cách nhiệt và chống cháy, đảm bảo sử dụng an toàn lâu dài.

• KHỐI THIẾT BỊ CHẤT LƯỢNG CAO: Lắp đặt chắc chắn, đi dây đơn giản, dẫn điện tốt, chống mài mòn cao, đảm bảo truyền tải dòng điện an toàn.

• MÀN HÌNH LCD ĐỘ PHÂN GIẢI CAO: Hiển thị dữ liệu rõ ràng, ký tự lớn, không bị cắt góc, bền hơn, dễ đọc.

• THÔNG SỐ KỸ THUẬT HOÀN THÀNH: Nhiều tùy chọn kích thước bảng điều khiển (72×72mm / 80×80mm / 96×96mm), đáp ứng nhu cầu của các điều kiện làm việc khác nhau.

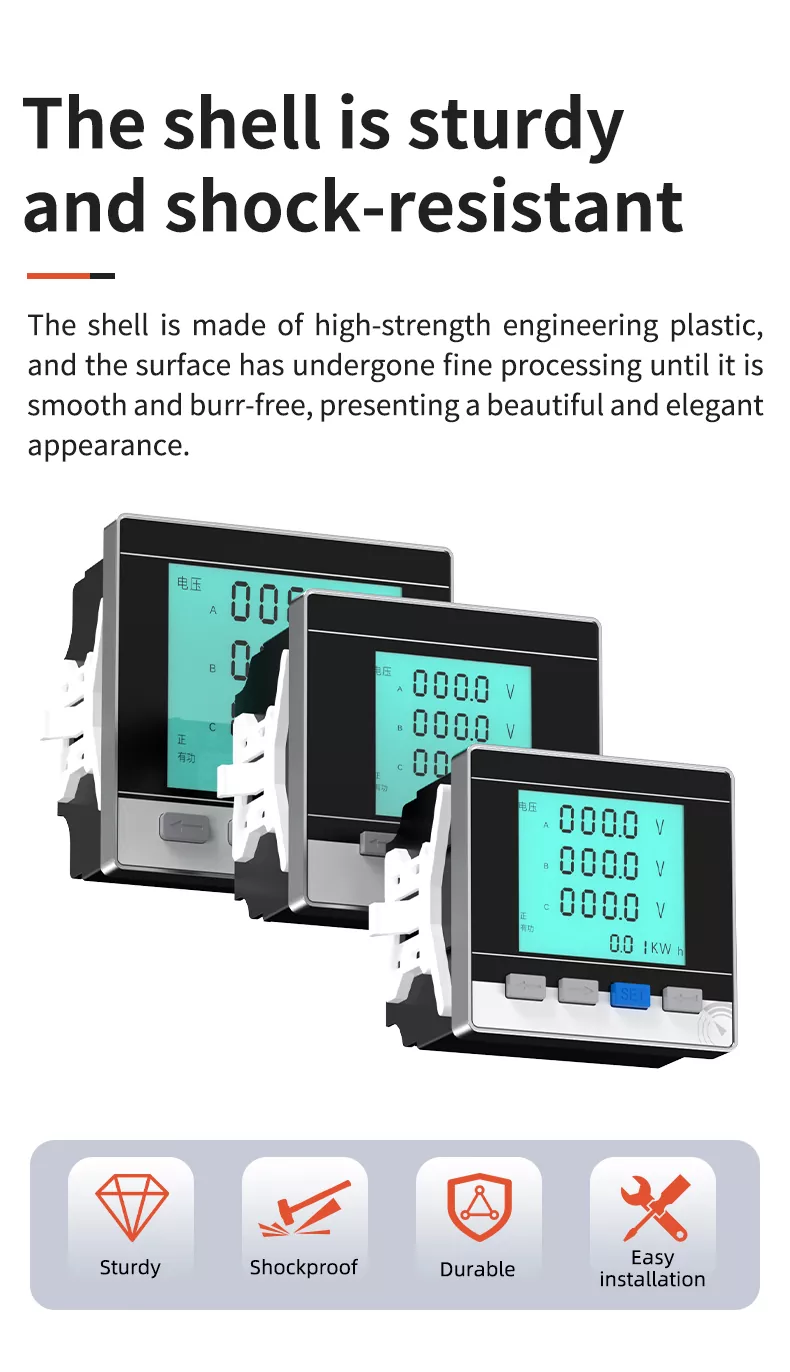

VỎ CHẮC CHẮN VÀ CHỊU SỐC

Vỏ được làm bằng nhựa kỹ thuật có độ bền cao và bề mặt đã được xử lý tinh xảo cho đến khi hoàn thiện. mịn màng và không có gờ, mang lại vẻ ngoài đẹp và thanh lịch. Nó có khả năng chống sốc và nén tuyệt vời sức đề kháng, có thể chống va chạm hàng ngày và rung động cơ học, và sẽ không bị biến dạng hoặc hư hỏng. Chất liệu chống ăn mòn và chống lão hóa, thích hợp để sử dụng ổn định lâu dài trong các môi trường công nghiệp phức tạp khác nhau, với phạm vi nhiệt độ hoạt động là 20~70°C (lên đến 75°C).

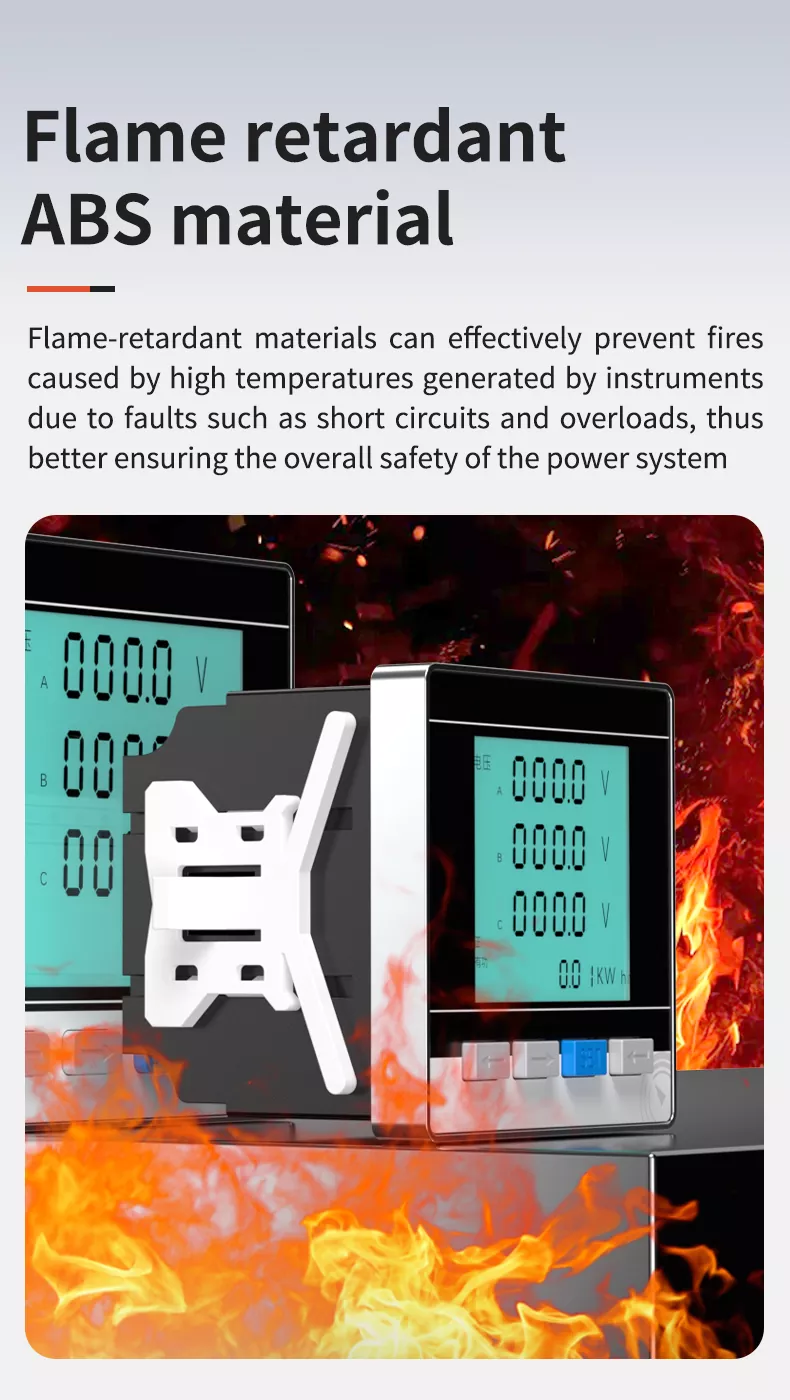

CHẤT LIỆU ABS CHỐNG CHÁY

Vỏ sử dụng nhựa kỹ thuật ABS chống cháy hiệu suất cao với khả năng chống cháy tuyệt vời và tính chất cách nhiệt. Nó có thể ức chế quá trình đốt cháy một cách hiệu quả và ngăn ngừa hỏa hoạn do nhiệt độ cao tạo ra bởi các thiết bị do lỗi như ngắn mạch và quá tải, do đó đảm bảo tốt hơn sự an toàn chung của hệ thống điện. Chất liệu này còn có khả năng chống ăn mòn và chống lão hóa, có tuổi thọ sử dụng lâu dài.

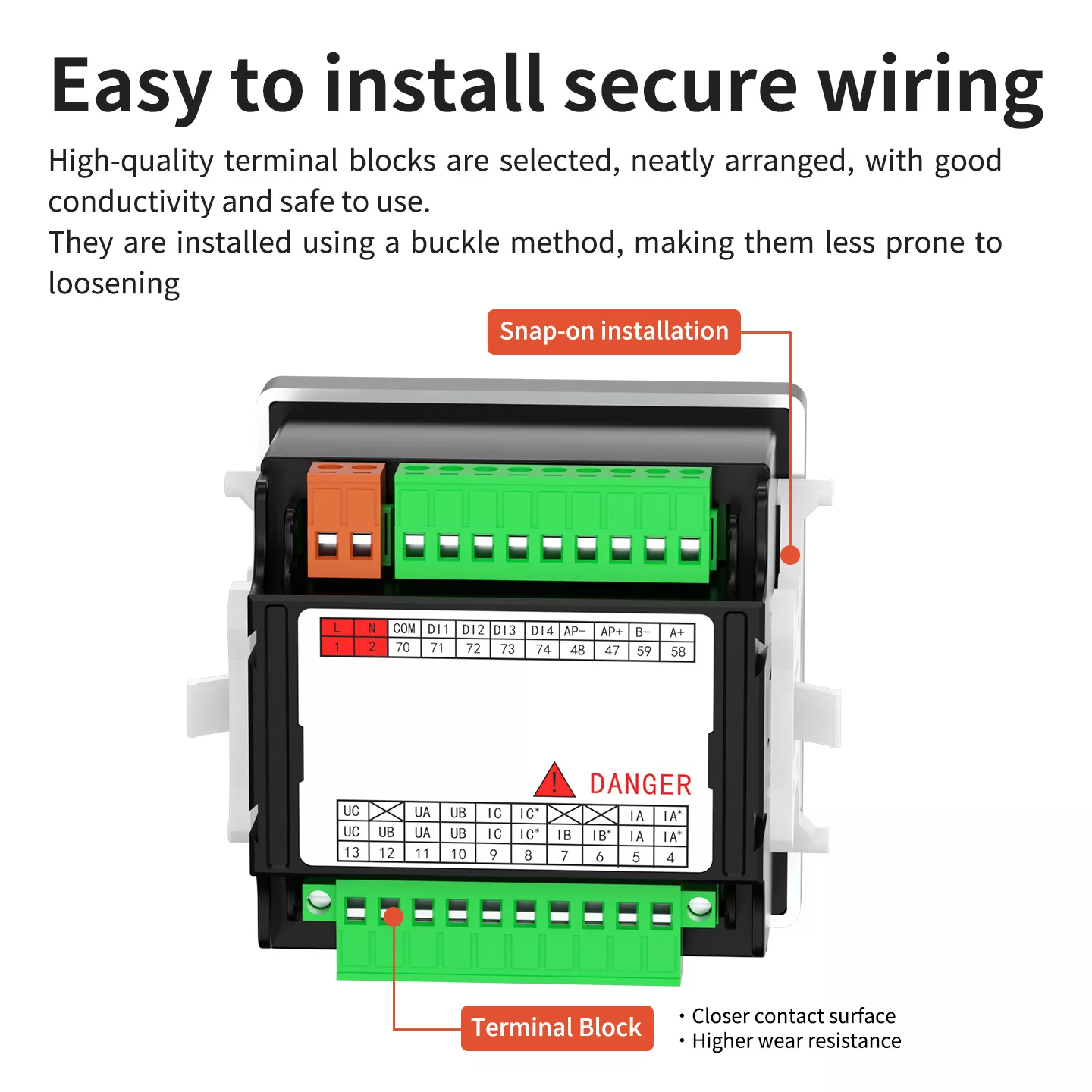

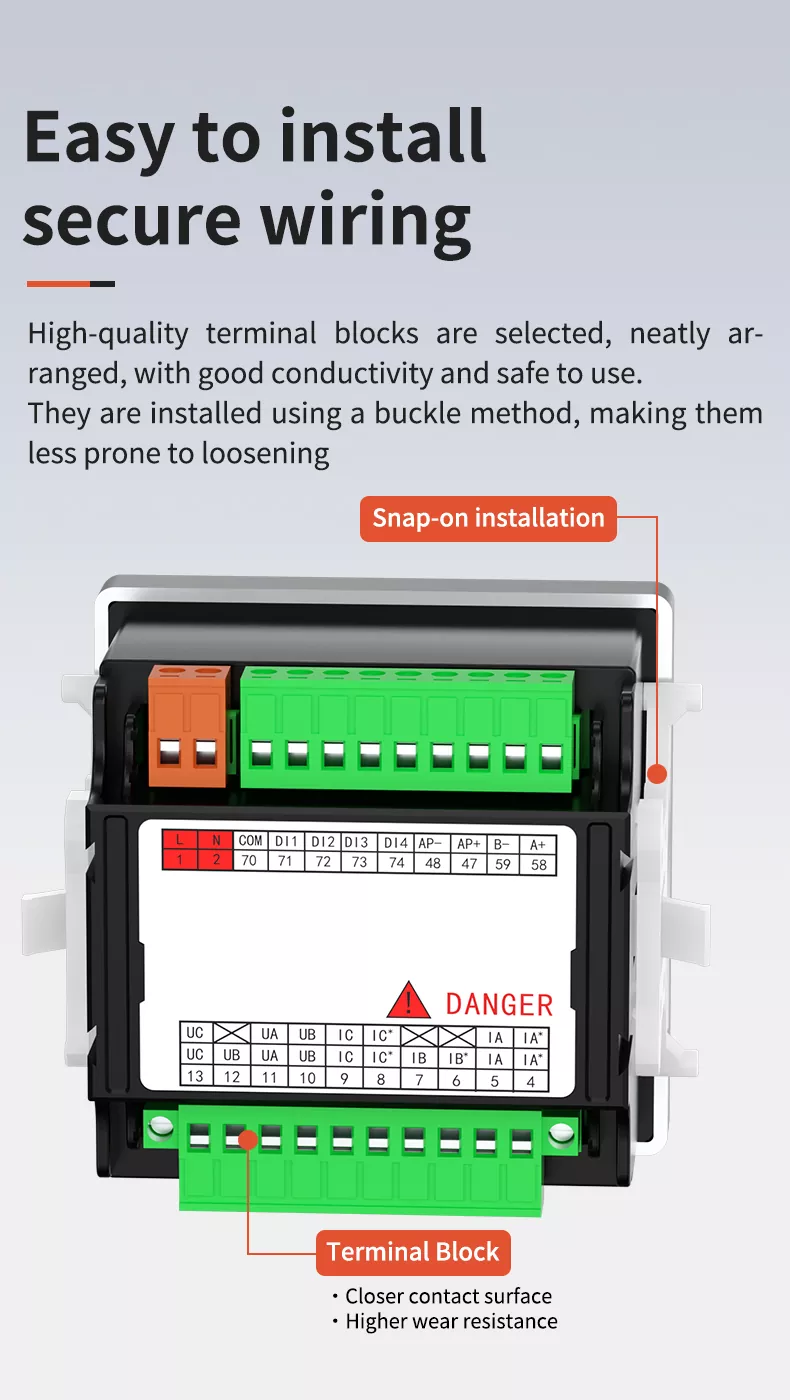

DỄ DÀNG CÀI ĐẶT & ĐẢM BẢO DÂY

Đồng hồ thông qua việc cài đặt nhanh chóng, đơn giản và nhanh chóng, không cần các công cụ phức tạp. Đưa máy đo vào khẩu độ của bảng điều khiển và cố định bằng các kẹp gắn đi kèm. Các khối thiết bị đầu cuối chất lượng cao được sắp xếp gọn gàng, với độ dẫn điện tốt và an toàn khi sử dụng. Bố cục thiết bị đầu cuối rõ ràng, có dấu hiệu chuẩn hóa, tránh hiệu quả nối dây sai. Nó tương thích với nhiều tủ phân phối và thiết bị điện khác nhau, thích hợp cho việc sử dụng nhanh chóng triển khai trong các tình huống khác nhau.

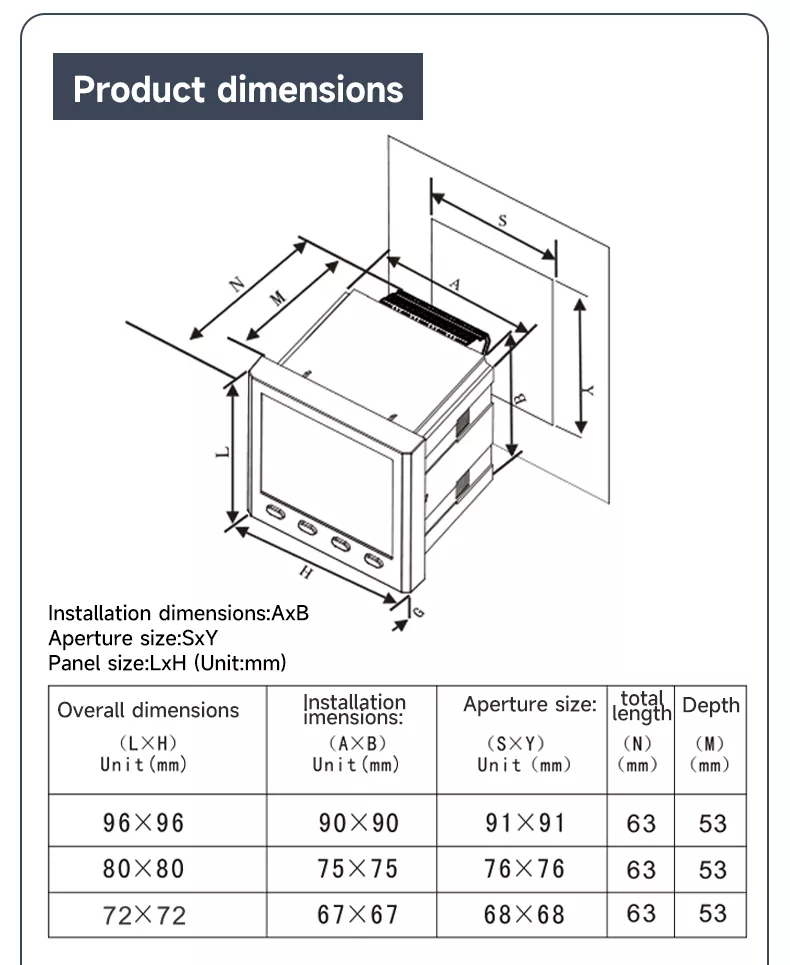

KÍCH THƯỚC SẢN PHẨM

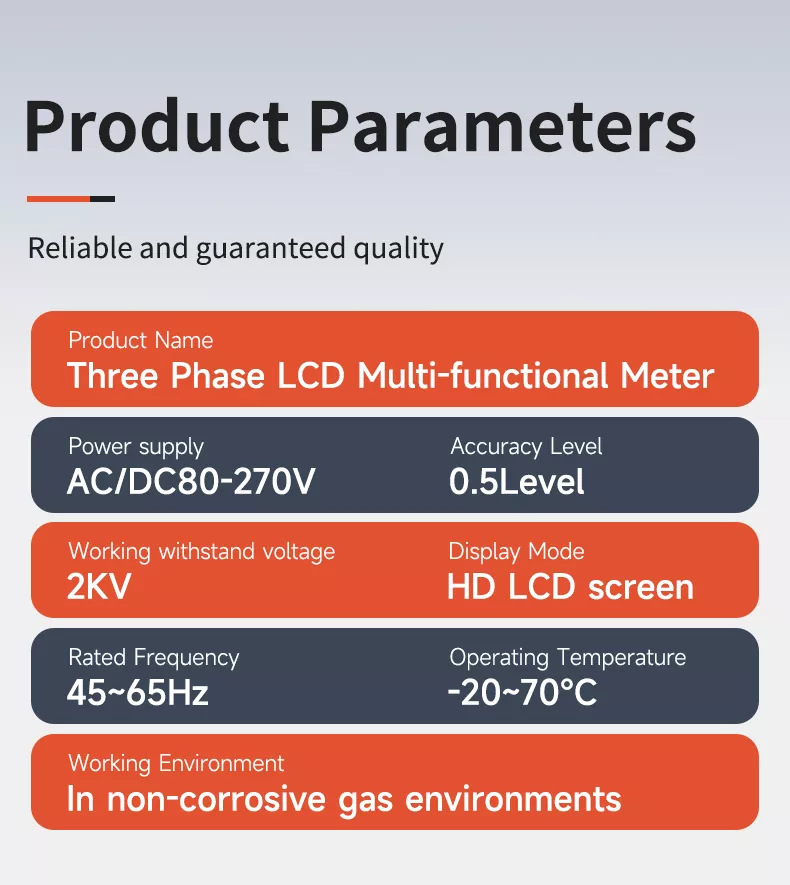

THÔNG SỐ SẢN PHẨM

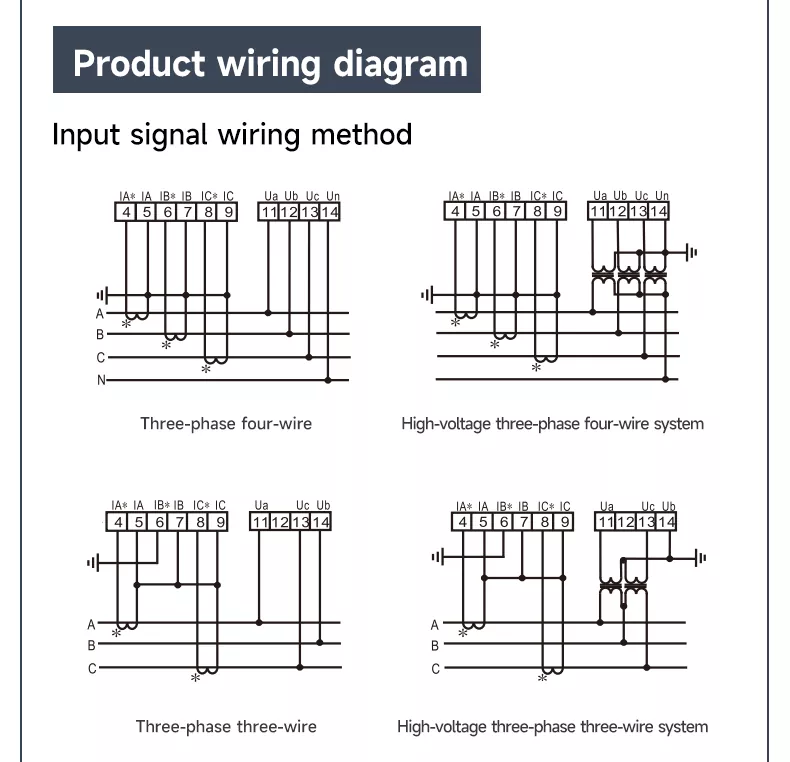

SƠ ĐỒ DÂY & HƯỚNG DẪN

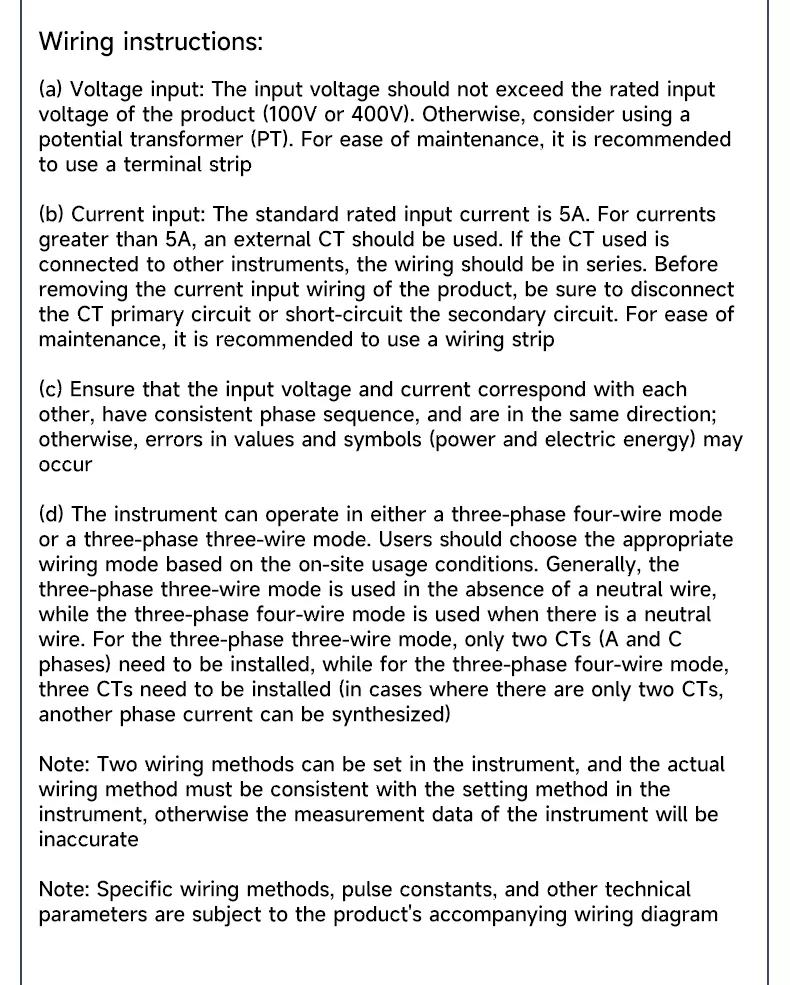

HƯỚNG DẪN NỐI DÂY

7. ĐIỆN ÁP ĐẦU VÀO: Điện áp đầu vào không được vượt quá điện áp đầu vào định mức (100V hoặc 400V). Ngược lại, hãy cân nhắc việc sử dụng một tiềm năng máy biến áp (PT).

8. ĐẦU VÀO HIỆN TẠI: Dòng điện đầu vào định mức tiêu chuẩn là 5A. Đối với dòng điện lớn hơn 5A, nên sử dụng CT bên ngoài. Đảm bảo CT mạch thứ cấp được nối ngắn mạch trước khi tháo dây.

9. TRÌNH TỰ GIAI ĐOẠN: Đảm bảo rằng điện áp và dòng điện đầu vào tương ứng với nhau, có thứ tự pha nhất quán và nằm trong khoảng cùng một hướng.

10. CHẾ ĐỘ DÂY: Hỗ trợ cả cấu hình ba pha ba dây và ba pha bốn dây; đặt chế độ trong đồng hồ cho phù hợp hệ thống dây điện thực tế.

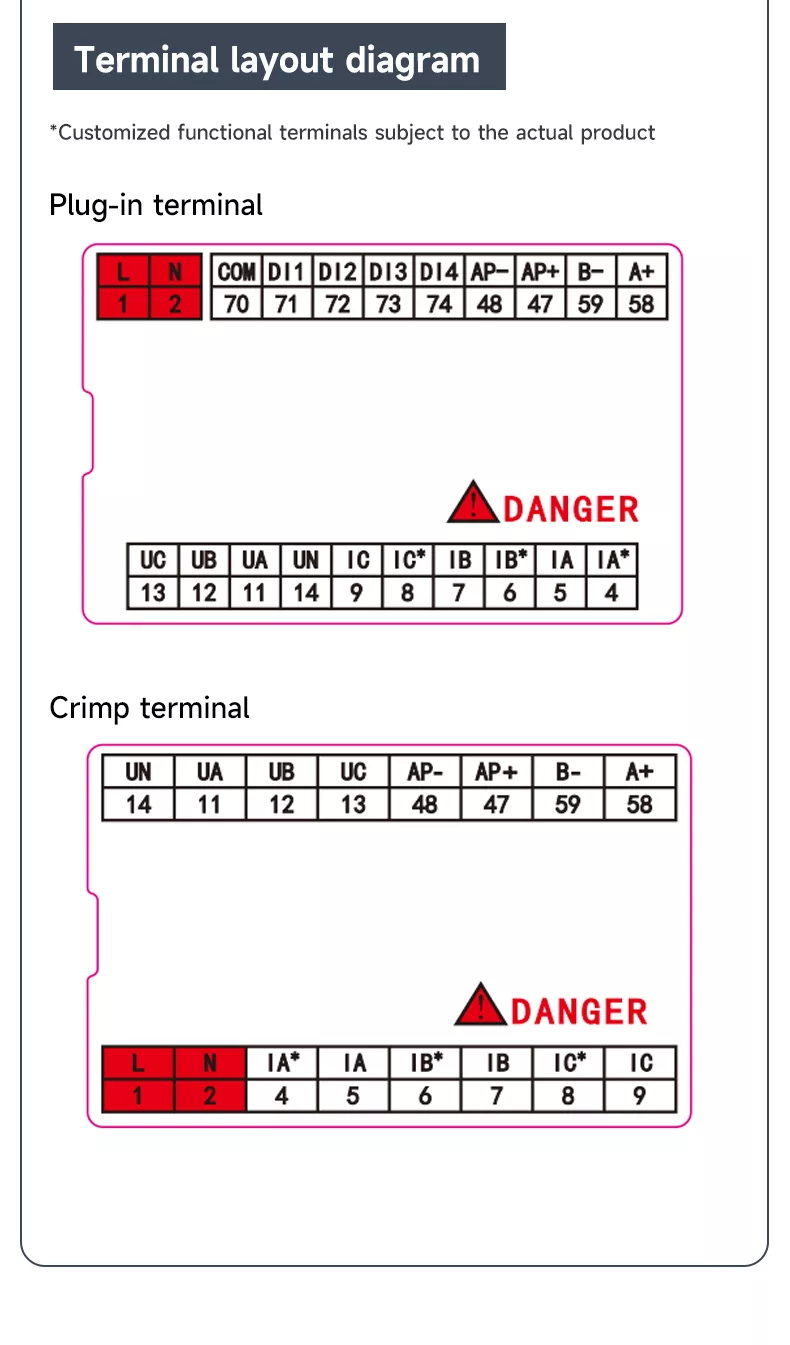

Bố trí nhà ga

• CẮM VÀO THIẾT BỊ ĐẦU CUỐI: Bao gồm đầu vào nguồn L/N, I/O kỹ thuật số DI/DO, giao tiếp RS485 (A+/B ) và đầu vào điện áp/dòng điện (UA/UB/UC/UN, IA/IB/IC).

• CUỐI CẮT: Được tối ưu hóa để nối dây trực tiếp, với các đầu nối nguồn, giao tiếp và đo lường được dán nhãn rõ ràng.

CHỨNG NHẬN CÓ QUYỀN

Đồng hồ đa chức năng LCD ba pha của chúng tôi đã vượt qua thử nghiệm và chứng nhận trong phòng thí nghiệm chuyên nghiệp, phù hợp với tiêu chuẩn ngành trong nước và quốc tế. Toàn bộ quá trình sản xuất thực hiện kiểm soát chất lượng nghiêm ngặt, bao gồm hiệu chuẩn độ chính xác, kiểm tra điện áp chịu được, kiểm tra lão hóa và các liên kết khác, đảm bảo độ chính xác, an toàn và độ ổn định của từng sản phẩm. Chứng nhận có thẩm quyền cung cấp sự đảm bảo mạnh mẽ cho số lượng lớn khách hàng toàn cầu Mua sắm và hợp tác lâu dài.

ĐƯỢC SỬ DỤNG RỘNG RÃI

Đồng hồ đa chức năng LCD ba pha của chúng tôi được sử dụng rộng rãi trong:

• TRẠM TRẠM: Giám sát năng lượng và quản lý năng lượng theo thời gian thực

• THIẾT BỊ TỰ ĐỘNG HÓA: Điều khiển quá trình công nghiệp và giám sát thông số công suất

• SẢN XUẤT DÒNG: Giám sát và quản lý mức tiêu thụ năng lượng của nhà máy

• TỦ PHÂN PHỐI: Giám sát tải hệ thống phân phối điện áp thấp

• NHÀ Ở: Quản lý sử dụng điện chung cư phức hợp

• CỬA HÀNG BỔ SUNG: Đo lường và giám sát điện năng của tòa nhà thương mại

Câu hỏi thường gặp

1. CHỨC NĂNG CHÍNH CỦA SẢN PHẨM NÀY LÀ GÌ?

Nó chủ yếu được sử dụng để giám sát toàn diện các thông số nguồn ba pha, bao gồm điện áp, dòng điện, công suất, năng lượng, tần số và hệ số công suất, với các chức năng đo lường, hiển thị và truyền thông kỹ thuật số có thể lập trình.

2. ĐỘ CHÍNH XÁC CỦA ĐO LƯỜNG LÀ GÌ?

It adopts 0.5 level high accuracy, which meets international industrial measurement standards, ensuring accurate and giám sát thông số công suất đáng tin cậy.

3. CÓ NHỮNG KÍCH THƯỚC PANEL NÀO?

Chúng tôi cung cấp ba kích thước bảng tiêu chuẩn: 72×72mm, 80×80mm và 96×96mm, với khẩu độ lắp đặt tương ứng để đáp ứng nhu cầu thiết kế tủ khác nhau.

4. PHƯƠNG PHÁP LẮP ĐẶT LÀ GÌ?

It supports snap on panel mounting, with simple installation and disassembly, suitable for various distribution tủ và thiết bị điện.

5.NÓ CÓ HỖ TRỢ GIAO TIẾP TỪ XA?

Có, nó có cổng RS485 với giao thức Modbus RTU để tích hợp liền mạch vào SCADA và quản lý năng lượng hệ thống, cho phép giám sát và thu thập dữ liệu từ xa.

6.PHẠM VI NHIỆT ĐỘ HOẠT ĐỘNG LÀ GÌ?

Sản phẩm có thể hoạt động ổn định ở nhiệt độ 20~70°C (lên đến 75°C), phù hợp với nhiều môi trường công nghiệp trong nhà và ngoài trời môi trường.
