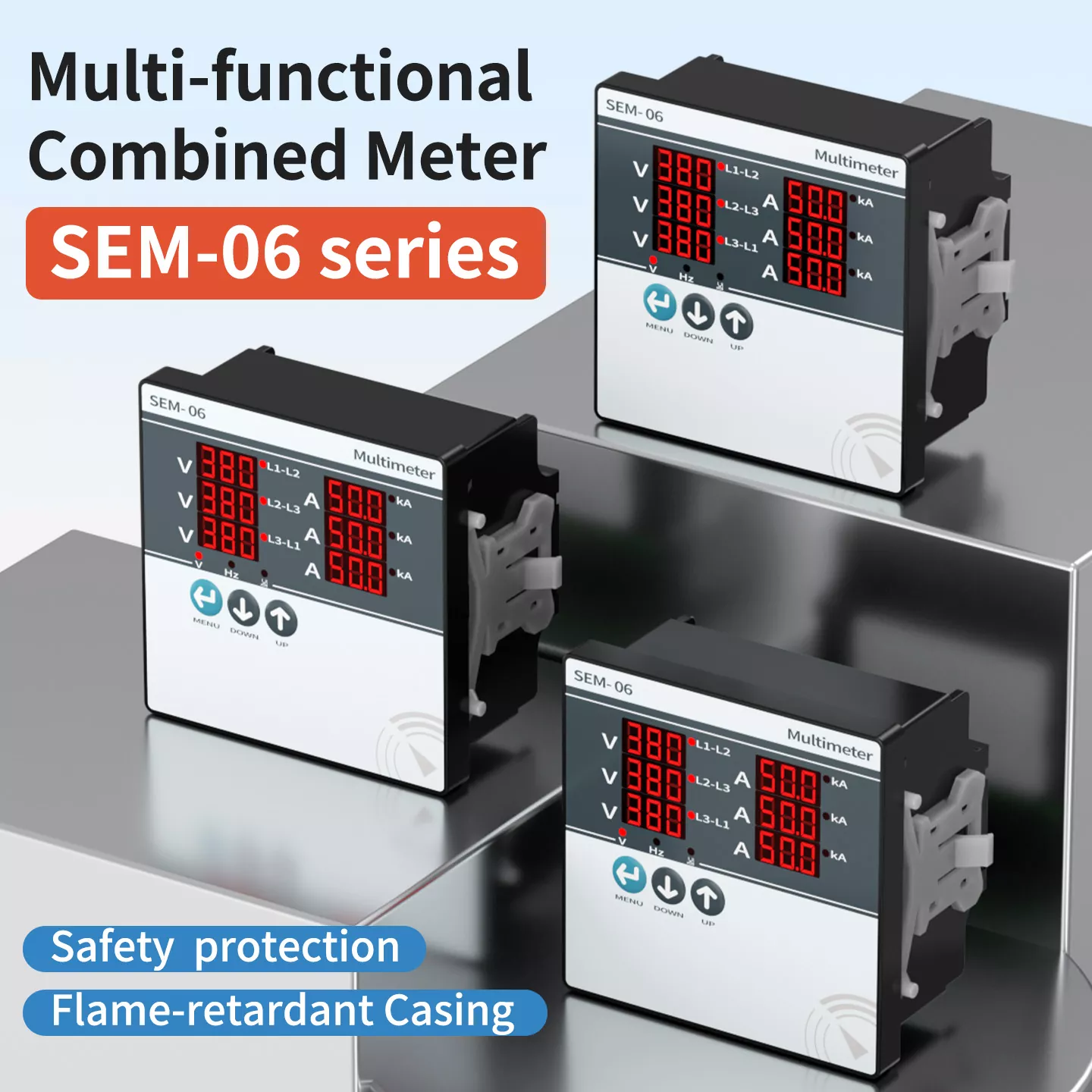

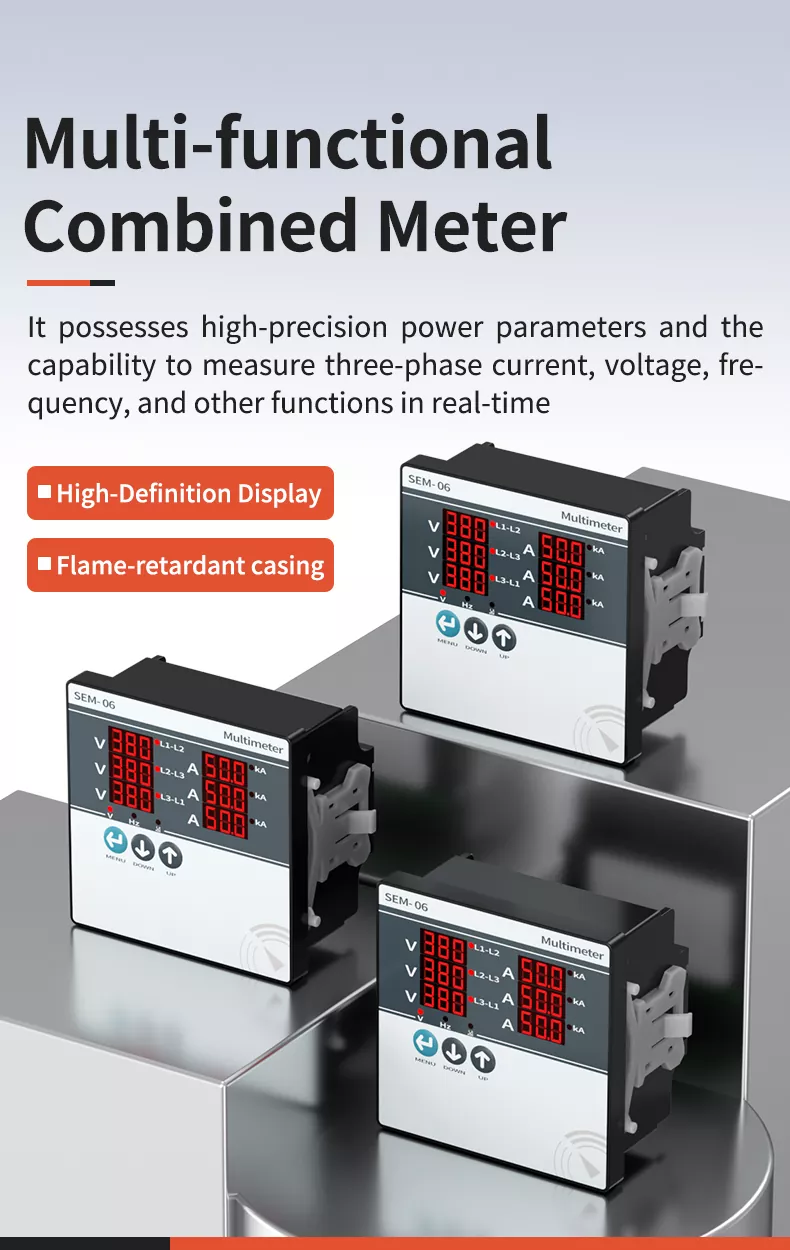

cácMáy đo kết hợp đa chức năng SEM 06 của Eton là thiết bị giám sát nguồn điện ba pha cấp chuyên nghiệp được thiết kế để đo theo thời gian thực và điều khiển trong các hệ thống điện phức tạp. Tích hợp công nghệ chip SMT (Surface Mount Technology) tiên tiến và mạch tích hợp, nó đạt đượcĐộ chính xác cao 0,5 cấp để theo dõi thời gian thực các giá trị điện áp ba pha, dòng điện ba pha và tần số. Với một Màn hình lớn LED độ phân giải cao, các nút điều khiển trực quan và vỏ chống cháy chắc chắn, nó kết hợp hiệu suất chính xác với hoạt động đơn giản. Thiết kế lắp đặt dễ dàng và kích thước tiêu chuẩn hóa của nó làm cho nó hoàn toàn phù hợp cho các dự án tự động hóa công nghiệp, tủ phân phối và trạm biến áp lưới điện, mang lại sự ổn định và hỗ trợ dữ liệu đáng tin cậy cho việc quản lý hệ thống điện.

Giới thiệu công ty

Cam kết cung cấp các dịch vụ toàn diện về điều khiển tự động hóa công nghiệp. Đáp ứng mọi nhu cầu về mọi mặt của hệ thống điện phân phối điện thông minh chính xác, tin cậy, tiết kiệm năng lượng và thân thiện với môi trường sản phẩm. Chúng tôi tuân thủ kiểm soát chất lượng nghiêm ngặt từ R & D đến sản xuất, đảm bảo mỗi sản phẩm đáp ứng quốc tế tiêu chuẩn, phấn đấu trở thành đối tác tin cậy của khách hàng toàn cầu trong ngành thiết bị điện.

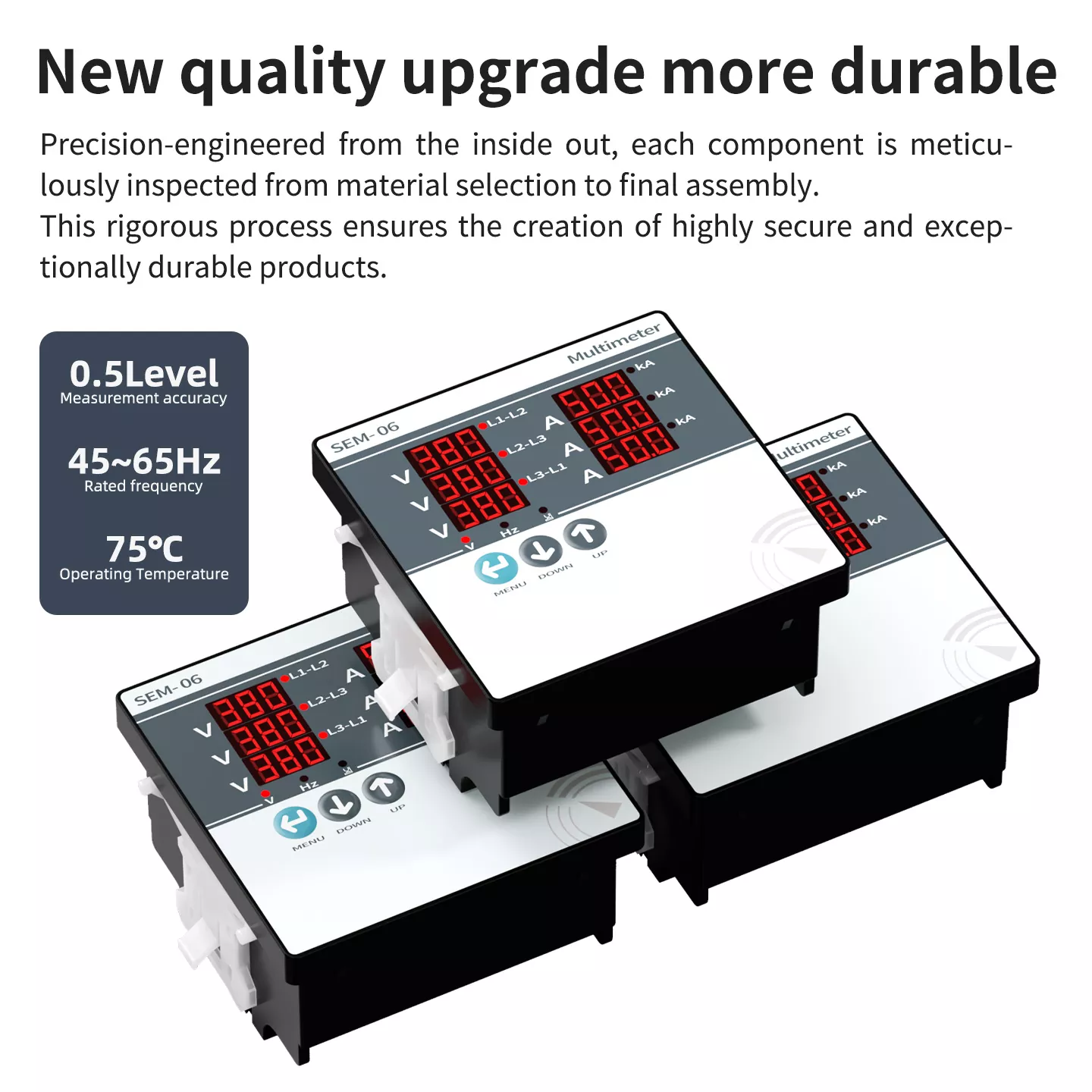

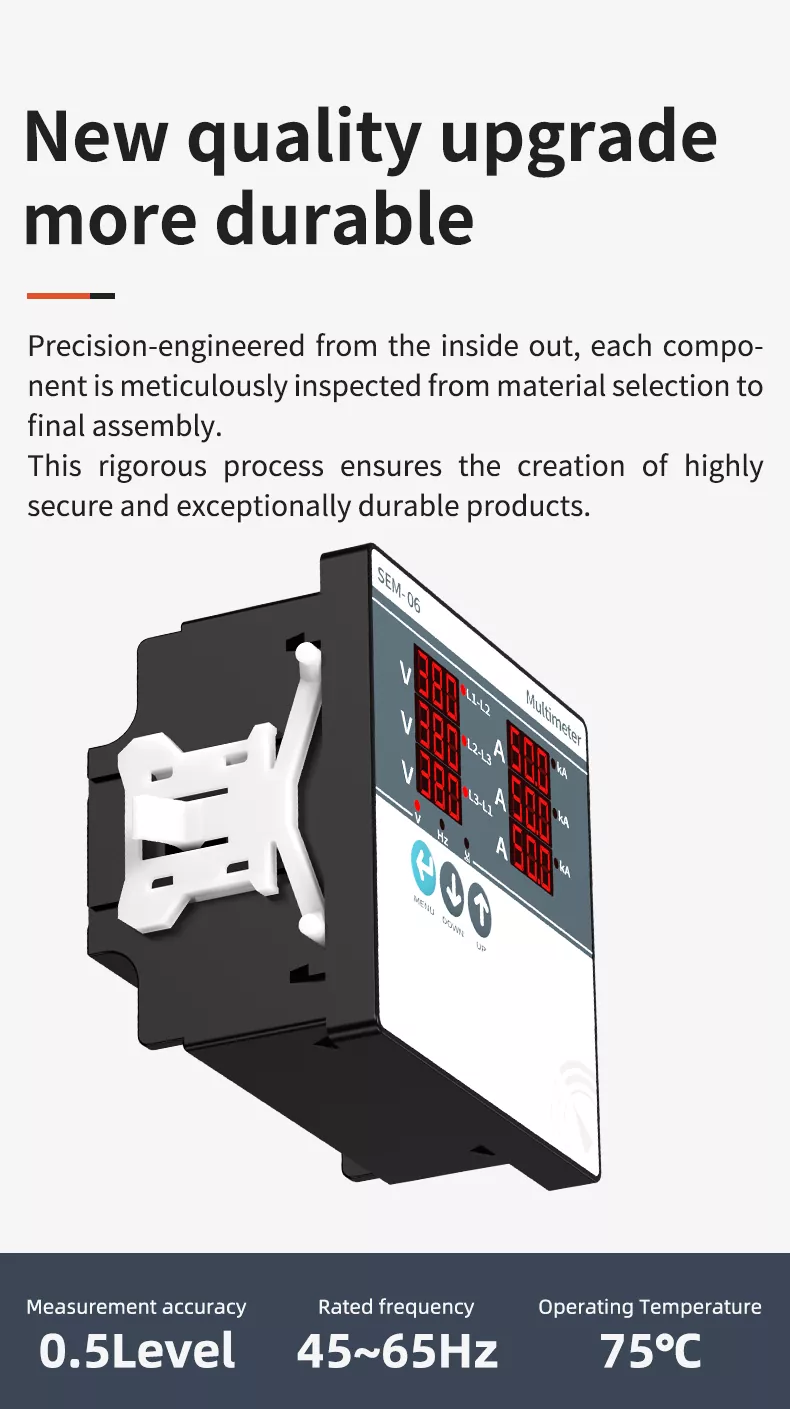

Nâng cấp chất lượng mới và bền hơn

Được thiết kế chính xác từ trong ra ngoài, từng bộ phận của Máy đo kết hợp đa chức năng SEM 06 đều được chăm chút tỉ mỉ được kiểm tra—từ khâu lựa chọn nguyên liệu thô và xử lý linh kiện đến khâu lắp ráp cuối cùng và thử nghiệm độ lão hóa. Sự khắt khe này Quá trình sản xuất giúp loại bỏ các rủi ro tiềm ẩn về chất lượng, đảm bảo sản phẩm có độ an toàn cao, chống ăn mòn và đặc biệt bền. Nó có thể chịu được hoạt động lâu dài trong môi trường công nghiệp khắc nghiệt, với thời gian hoạt động ngắn hạn. Chịu được nhiệt độ hoạt động lên tới 75°C, đáp ứng đầy đủ yêu cầu về độ bền của các đơn hàng số lượng lớn và lâu dài các ứng dụng dự án.

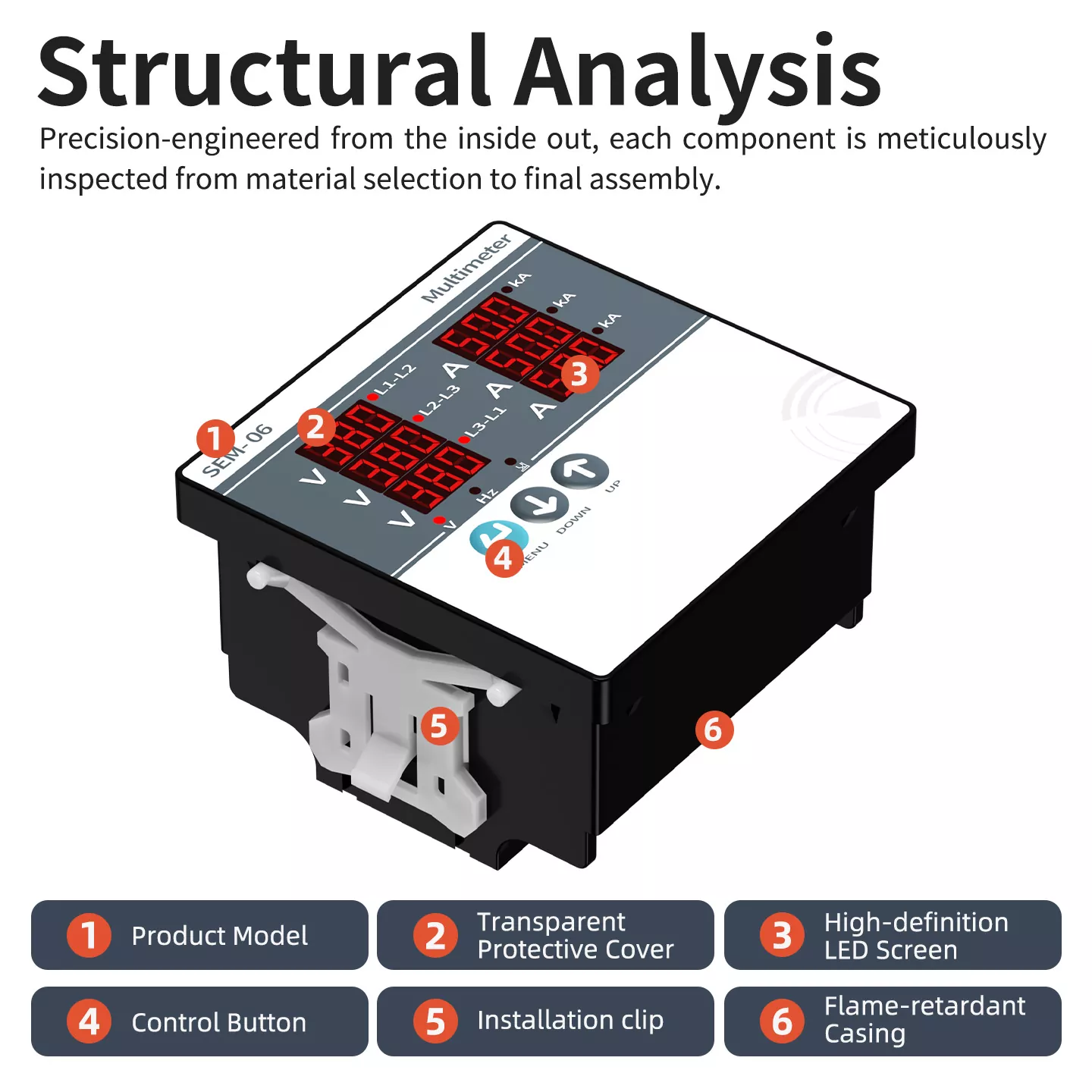

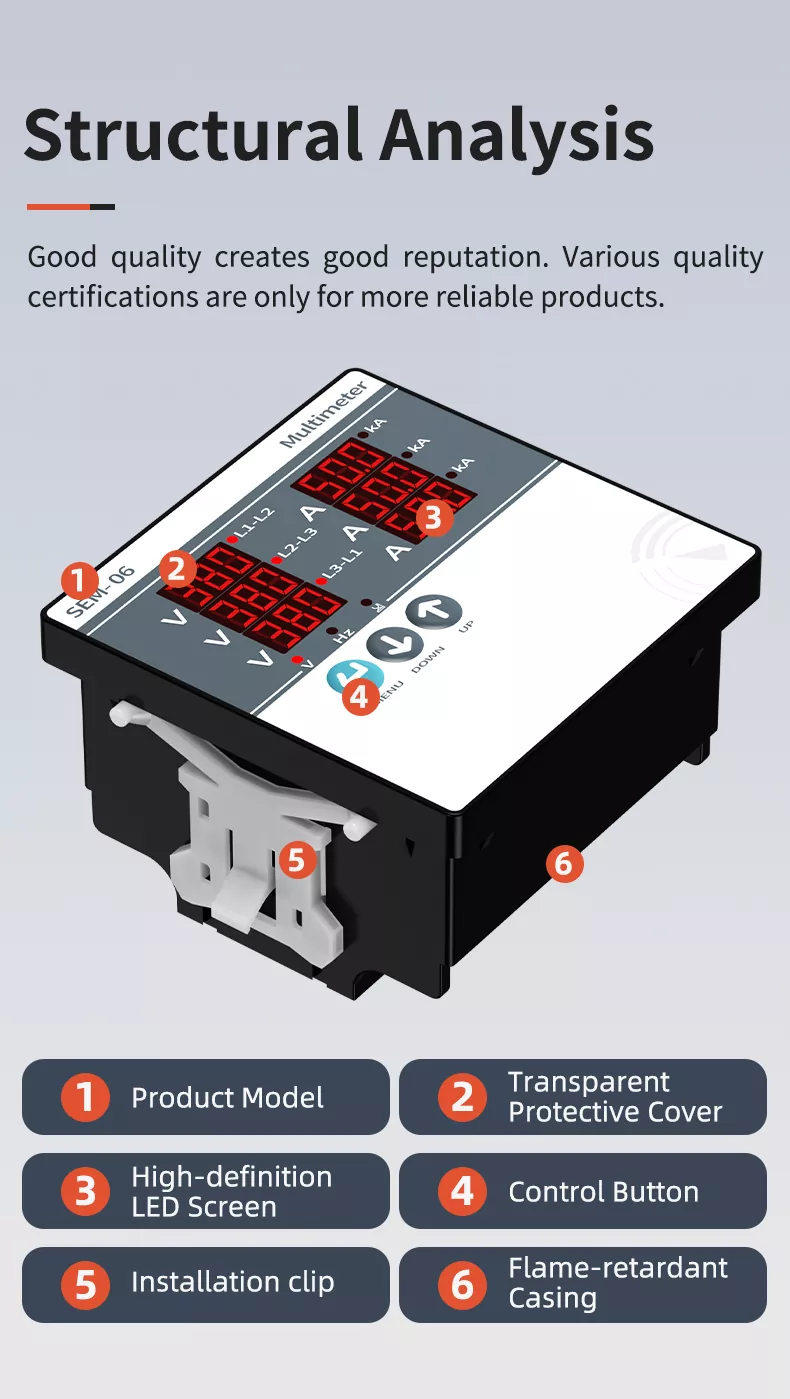

Phân tích kết cấu

Máy đo kết hợp đa chức năng SEM 06 có thiết kế cấu trúc khoa học và chắc chắn, với từng bộ phận được tối ưu hóa về hiệu suất và khả năng sử dụng:

1. Nhãn hiệu mẫu sản phẩm: Ghi nhãn SEM 06 rõ ràng để nhận dạng mẫu nhanh chóng và hỗ trợ sau bán hàng.

2. Vỏ bảo vệ trong suốt: Bảo vệ màn hình LED khỏi bụi, dầu và hư hỏng vật lý đồng thời đảm bảo việc xem dữ liệu không bị cản trở.

3. Màn hình LED độ nét cao: Thành phần hiển thị lõi để trình bày rõ ràng dữ liệu điện áp, dòng điện và tần số ba pha.

4. Các nút điều khiển (MENU/DOWN/UP): Hoạt động trực quan để cài đặt tham số, chuyển đổi dữ liệu và điều chỉnh chức năng.

5. Clip cài đặt: Thiết kế gắn vào để cố định bảng điều khiển chắc chắn, cho phép tháo gỡ và bảo trì nhanh chóng.

6. Vỏ chống cháy: Cấu trúc thân chính được làm bằng nhựa ABS chống cháy có độ bền cao, đảm bảo an toàn tổng thể cho thiết bị.

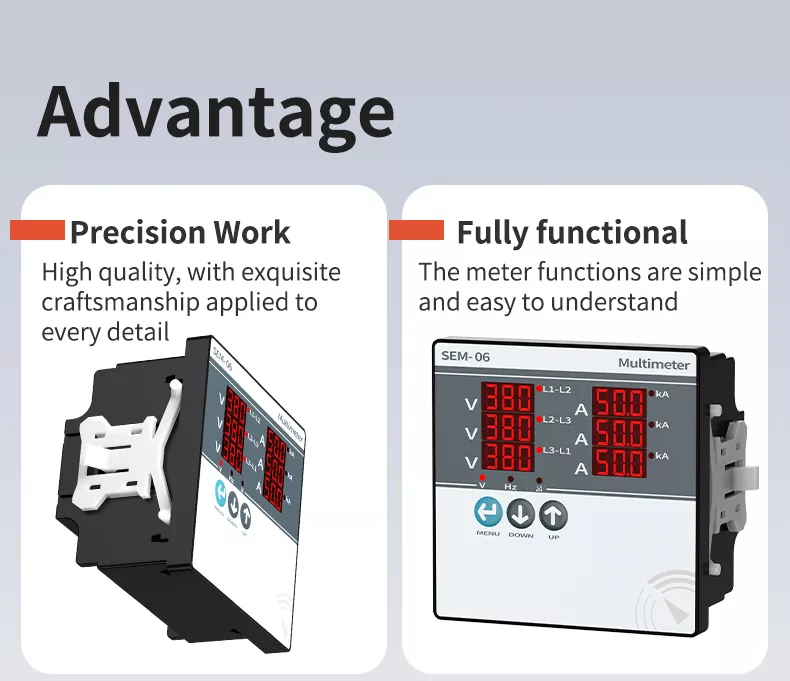

Lợi thế cốt lõi

1. Công việc chính xác: Sự khéo léo tinh tế được áp dụng cho từng chi tiết—từ bề mặt vỏ nhẵn, không có gờ cho đến mối hàn đồng nhất các khớp nối của các bộ phận bên trong. Quy trình sản xuất có độ chính xác cao đảm bảo hiệu suất ổn định và nhất quán chất lượng.

2. Đầy đủ chức năng và thân thiện với người dùng: Đồng hồ tích hợp các chức năng cốt lõi của đo điện áp, dòng điện và tần số ba pha. Nút đơn giản của nó vận hành và phân loại dữ liệu rõ ràng giúp dễ dàng nắm vững, ngay cả đối với những người vận hành không chuyên nghiệp, nhận ra quản lý thông số năng lượng hiệu quả.

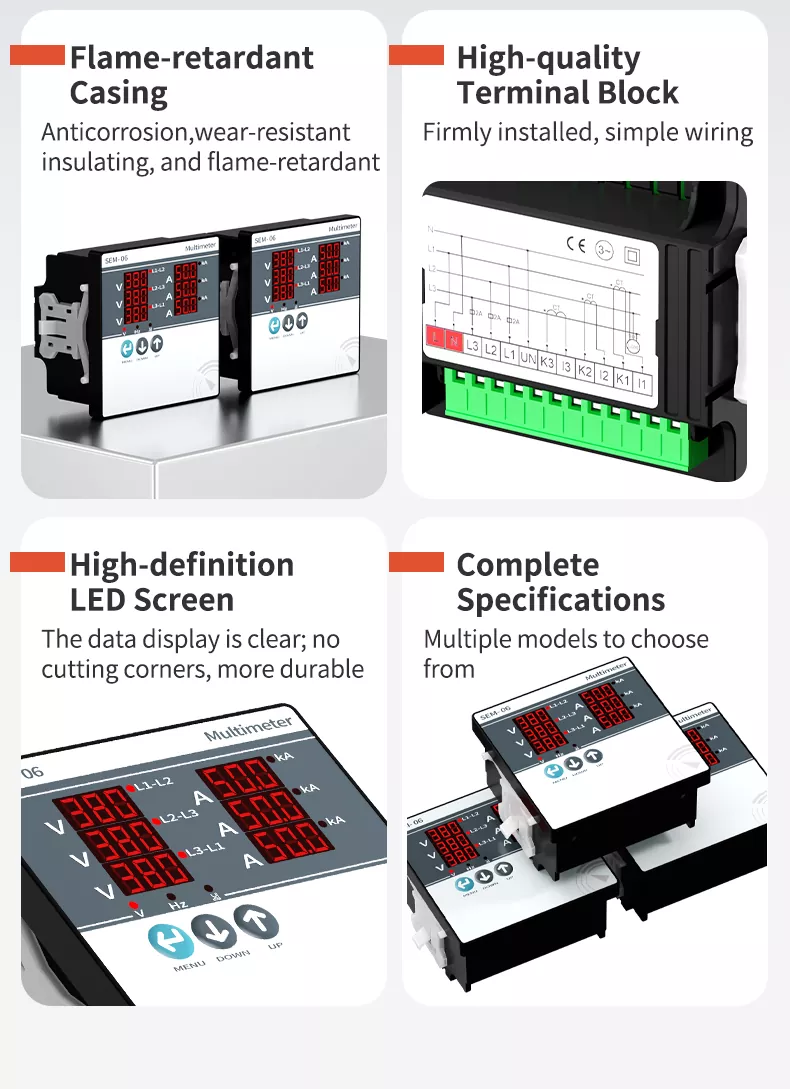

Bốn điểm bán hàng cốt lõi

• Vỏ chống cháy: Được làm bằng vật liệu ABS chất lượng cao, có khả năng chống ăn mòn, chống mài mòn, cách nhiệt và chống cháy, hiệu quả ngăn ngừa nguy cơ cháy nổ do đoản mạch hoặc quá tải.

• Khối thiết bị đầu cuối chất lượng cao: Các hộp đấu dây bằng đồng được bố trí gọn gàng, có khả năng dẫn điện tốt, ít thất thoát điện năng và lắp đặt kiểu khóa chắc chắn cố định, tránh lỏng lẻo do rung động.

• Màn hình LED độ nét cao: Màn hình kỹ thuật số ký tự lớn, 360° không có điểm mù, khả năng chống nhiễu mạnh mẽ và dữ liệu rõ ràng trình bày ngay cả trong ánh sáng mạnh hoặc môi trường điện từ phức tạp.

• Thông số kỹ thuật hoàn chỉnh: Có sẵn hai kích thước tiêu chuẩn (72×72mm, 96×96mm) để phù hợp với các yêu cầu lắp đặt bảng điều khiển khác nhau, với đầy đủ mô hình để đáp ứng nhu cầu dự án đa dạng.

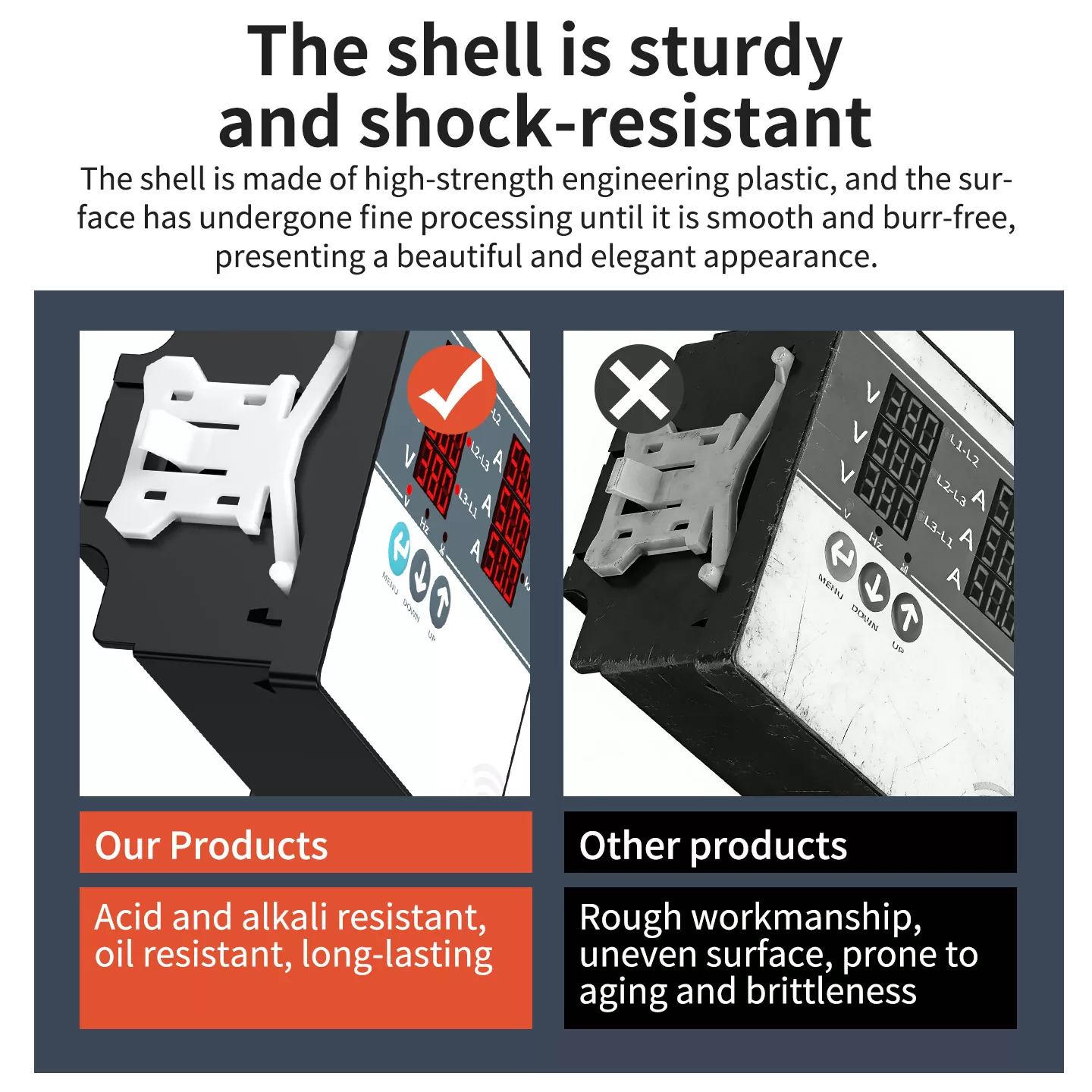

Vỏ chắc chắn và chống sốc

Vỏ của Máy đo kết hợp đa chức năng SEM 06 được chế tạo từ nhựa kỹ thuật có độ bền cao, trải qua quá trình xử lý bề mặt mịn để đạt được lớp hoàn thiện mịn, không có gờ với vẻ ngoài bóng bẩy và chuyên nghiệp. Nó tự hào Hiệu suất chống sốc và chống nén tuyệt vời, có thể chịu được các rung động cơ học và tác động nhẹ phổ biến trong các khu công nghiệp mà không có hư hỏng về cấu trúc hoặc suy giảm hiệu suất. Ngoài ra, vật liệu này là axit và chống kiềm và chống dầu, kéo dài tuổi thọ của sản phẩm một cách hiệu quả trong điều kiện làm việc khắc nghiệt môi trường.

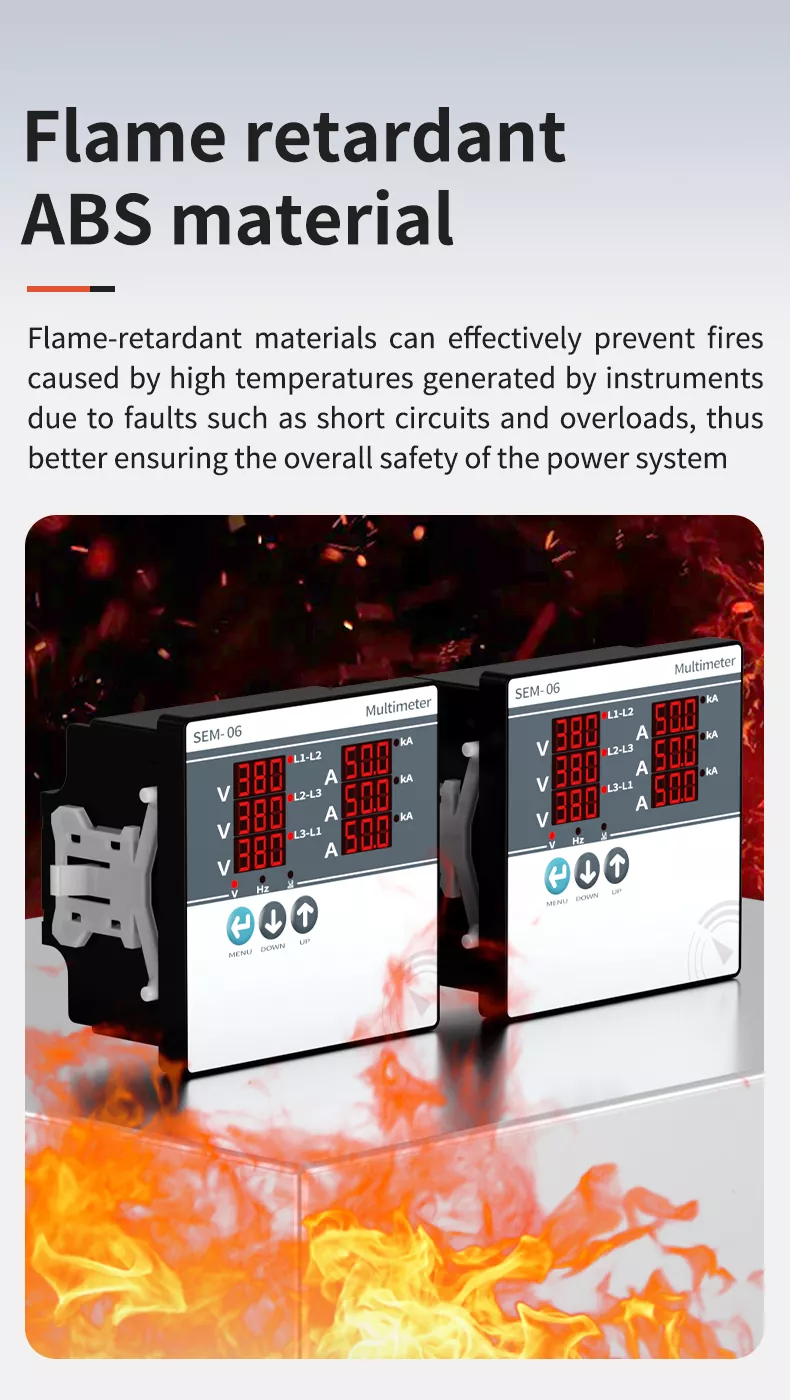

Chất liệu ABS chống cháy

Sử dụng nhựa kỹ thuật ABS chống cháy cao cấp, vỏ của máy đo SEM 06 đáp ứng các tiêu chuẩn an toàn nghiêm ngặt. Vật liệu chống cháy có thể ức chế quá trình đốt cháy một cách hiệu quả và ngăn chặn sự lây lan của lửa do nhiệt độ cao nhiệt độ được tạo ra bởi các lỗi của thiết bị như đoản mạch và quá tải. Thiết kế này về cơ bản loại bỏ các mối nguy hiểm về an toàn cháy nổ, mang lại sự đảm bảo an toàn đáng tin cậy cho toàn bộ hệ thống điện và làm cho nó phù hợp để sử dụng ở những nơi công nghiệp và thương mại dễ cháy.

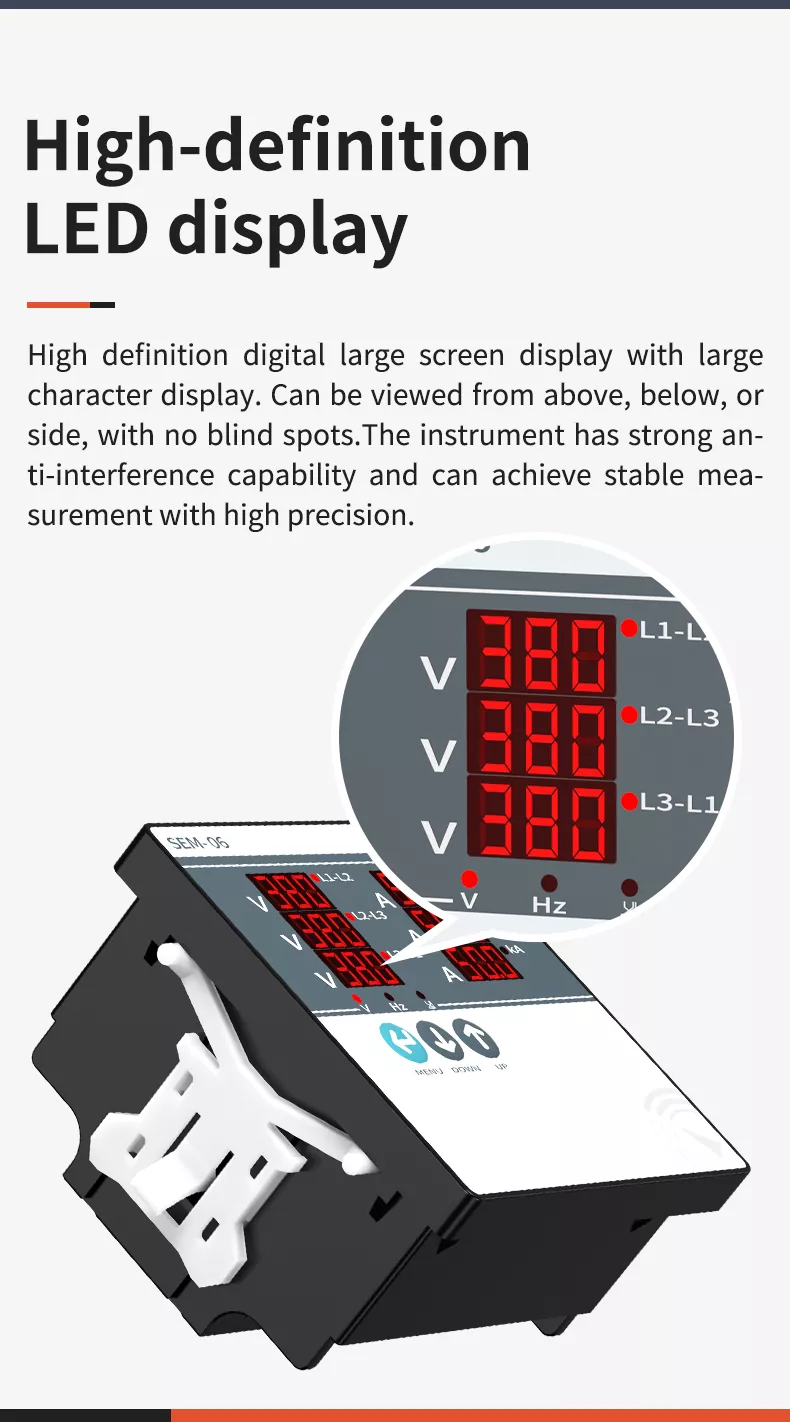

Màn hình LED độ nét cao

Được trang bị màn hình LED màn hình lớn kỹ thuật số độ phân giải cao, máy đo SEM 06 có màu đỏ tươi lớn ký tự để trực quan hóa dữ liệu rõ ràng. Màn hình hỗ trợ xem toàn cảnh 178°—không có điểm mù từ trên, dưới, hoặc góc bên—đảm bảo người vận hành có thể đọc dữ liệu nhanh chóng và chính xác từ mọi vị trí. Nhạc cụ có sức mạnh khả năng chống nhiễu, với thiết kế mạch ổn định có khả năng chống nhiễu điện từ từ xung quanh thiết bị, đạt được phép đo ổn định và chính xác cao ngay cả trong môi trường công nghiệp phức tạp.

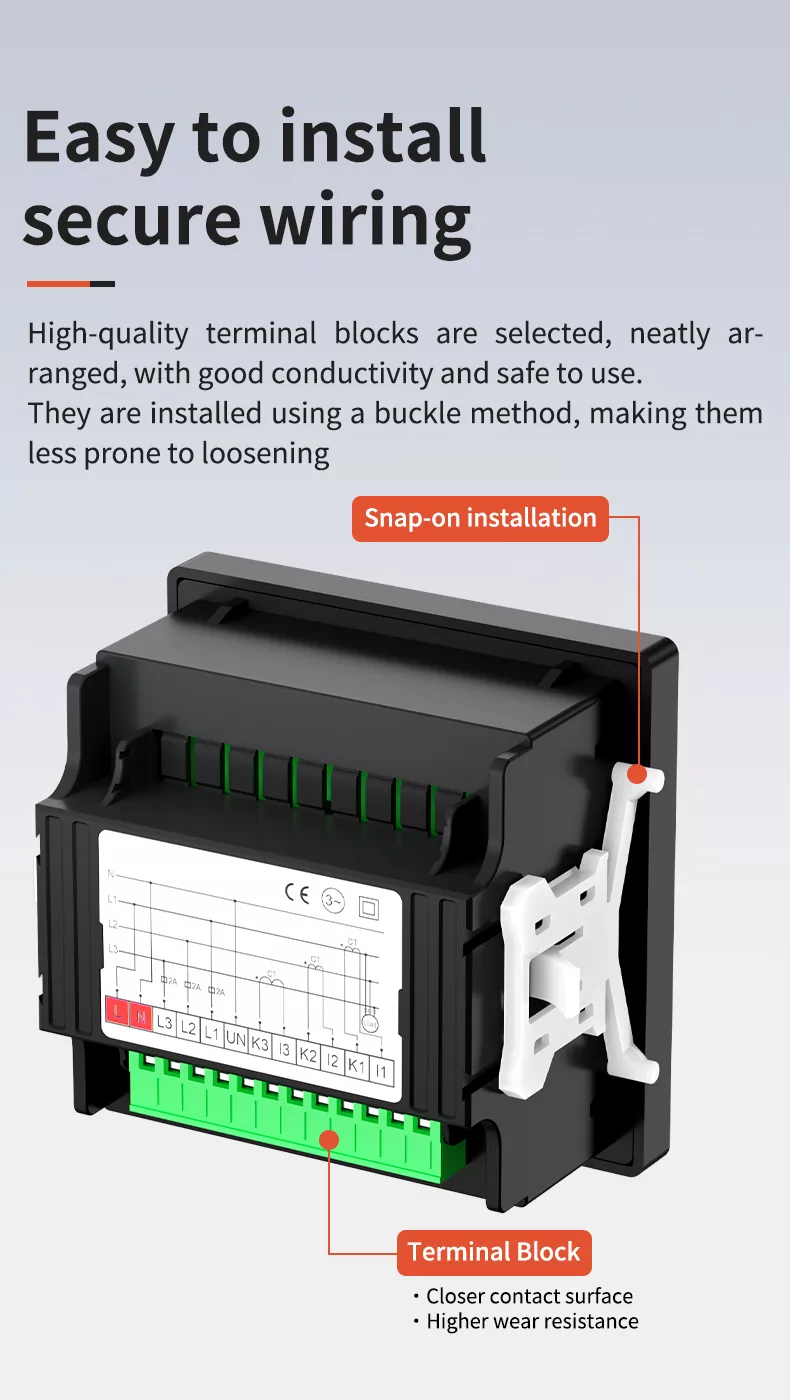

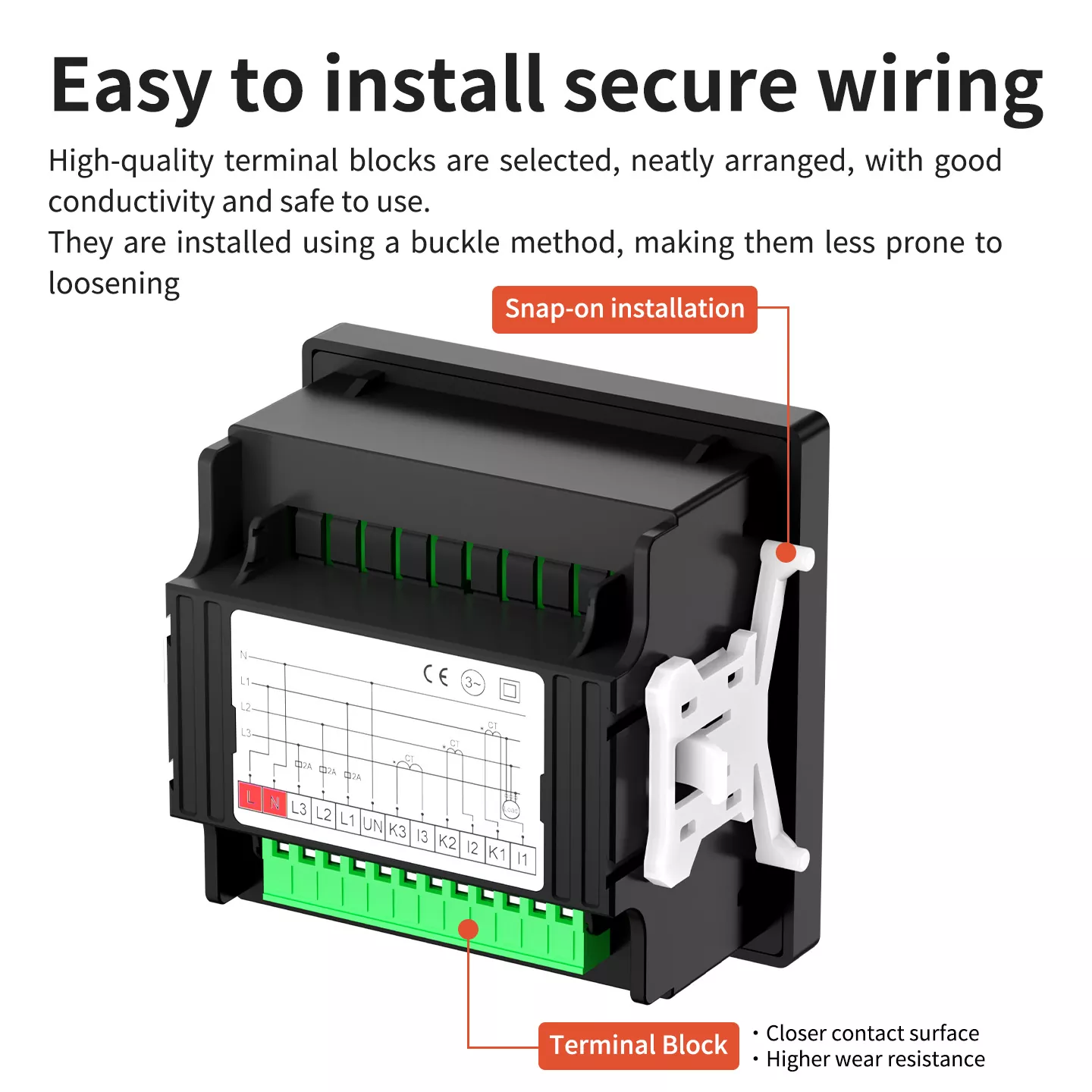

Dễ dàng cài đặt và nối dây an toàn

Máy đo kết hợp đa chức năng SEM 06 áp dụng phương pháp lắp đặt nhanh chóng, hiệu quả và tiện lợi: chỉ cần lắp đồng hồ từ phía trước bảng điều khiển và cố định nó bằng kẹp cài đặt tích hợp, không phức tạp công cụ cần thiết. Khối thiết bị đầu cuối phía sau được làm bằng đồng chất lượng cao, được bố trí gọn gàng với các vạch nối dây rõ ràng, đảm bảo độ dẫn điện tốt và điện trở tiếp xúc thấp. Thiết kế đầu cuối cố định dạng khóa ngăn ngừa tình trạng lỏng lẻo do hoạt động lâu dài hoặc rung động, tránh các lỗi về dây như tiếp xúc kém và đoản mạch, đồng thời đảm bảo an toàn và thiết bị hoạt động ổn định.

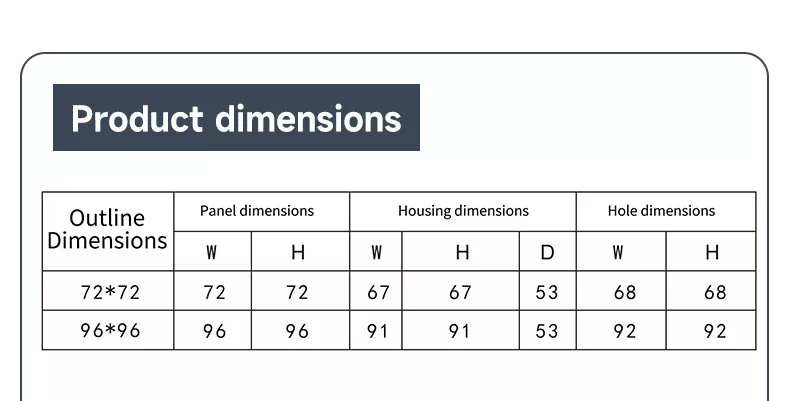

Kích thước sản phẩm

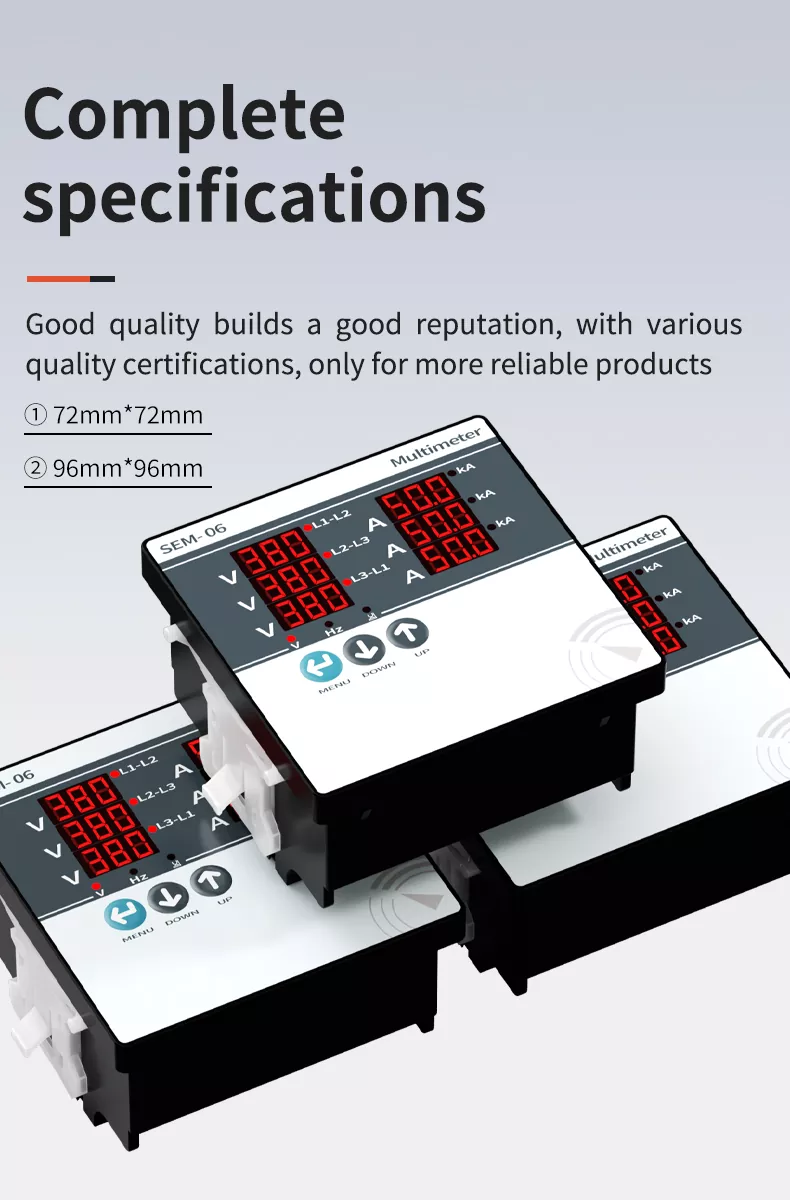

Thông số kỹ thuật hoàn chỉnh

Chất lượng tốt tạo nên danh tiếng tốt. Máy đo kết hợp đa chức năng SEM 06 đã được chuyên gia nhiều bên thông qua kiểm tra và đạt được chứng nhận chất lượng có thẩm quyền. Nó có sẵn ở hai kích thước tiêu chuẩn cốt lõi—72×72mm và 96×96mm—tương thích với các thông số kỹ thuật lắp đặt bảng điều khiển phổ biến nhất trong ngành. Dù cho nhỏ và tủ phân phối cỡ vừa hoặc thiết bị tự động hóa công nghiệp lớn đều có model phù hợp, đầy đủ đáp ứng nhu cầu đa dạng của các dự án và khách hàng khác nhau.

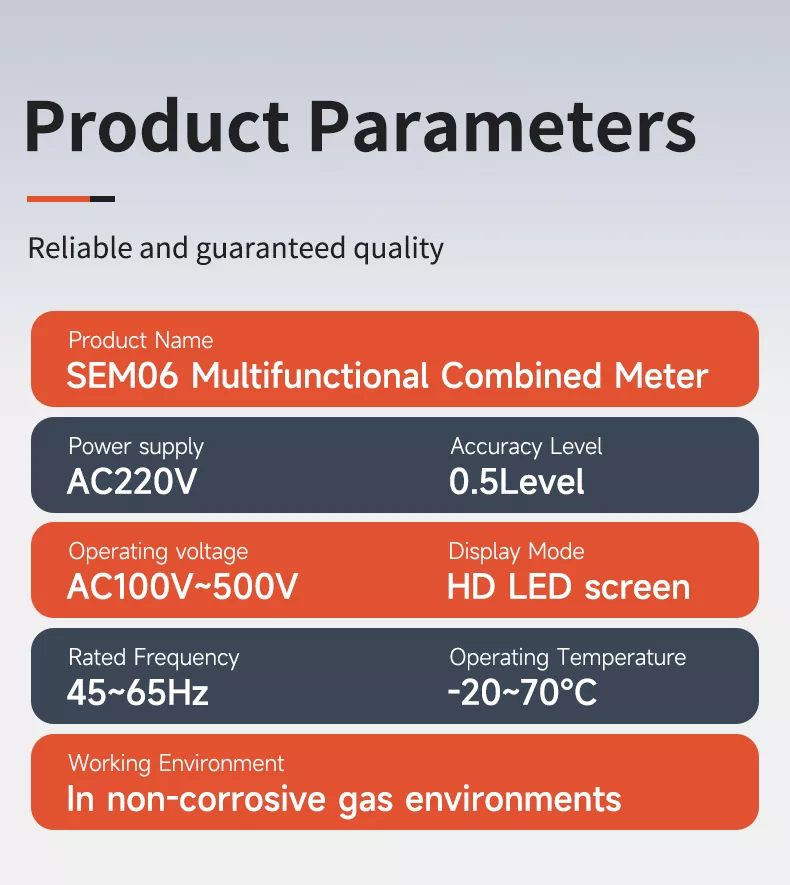

Thông số sản phẩm

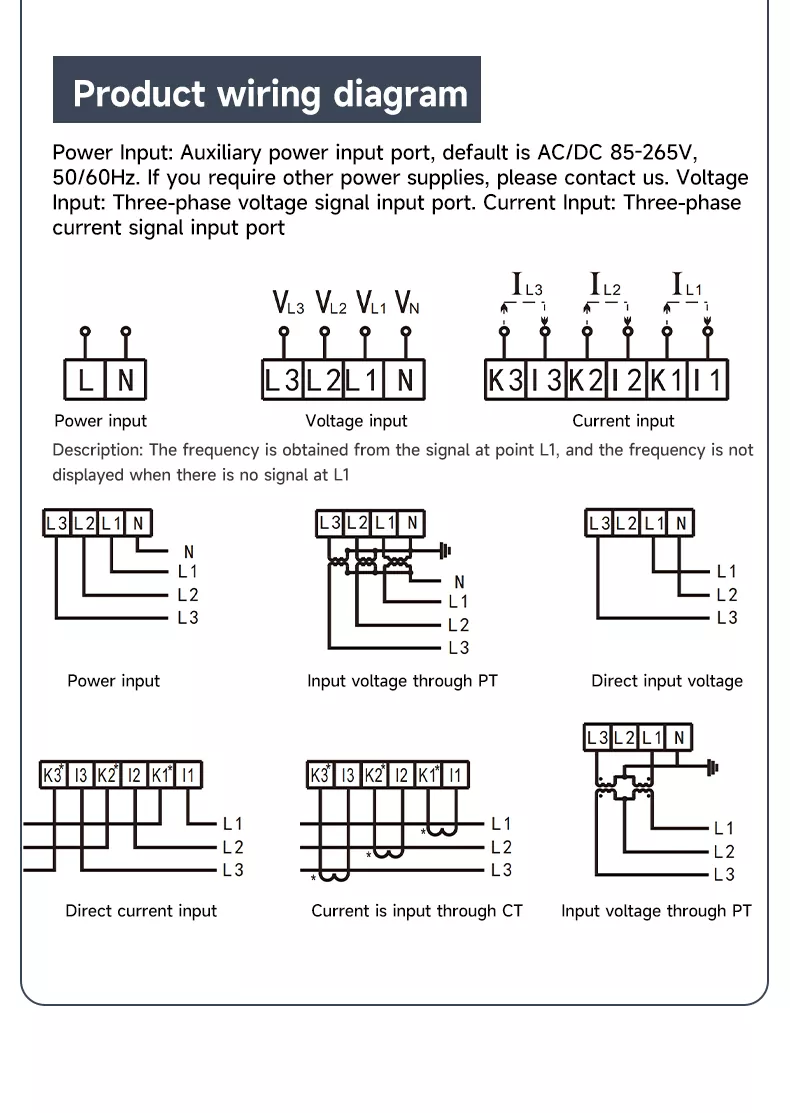

Sơ đồ nối dây sản phẩm

• Đầu vào nguồn: Cổng đầu vào nguồn phụ (AC/DC 85-265V mặc định, 50/60Hz); tín hiệu tần số được lấy từ cổng L1 (tần số sẽ không hiển thị nếu L1 không có tín hiệu).

• Điện áp đầu vào: Cổng đầu vào tín hiệu điện áp 3 pha, hỗ trợ đầu vào điện áp một chiều hoặc đầu vào thông qua PT (Biến thế tiềm năng).

• Đầu vào hiện tại: Cổng đầu vào tín hiệu dòng điện ba pha, hỗ trợ đầu vào dòng điện một chiều hoặc đầu vào thông qua CT (Biến áp hiện tại).

Đánh dấu dây rõ ràng và nhiều chế độ nối dây giúp đồng hồ có thể thích ứng với các cấu hình hệ thống điện khác nhau, với hệ thống dây điện đơn giản và chống lỗi để cài đặt nhanh chóng tại chỗ.

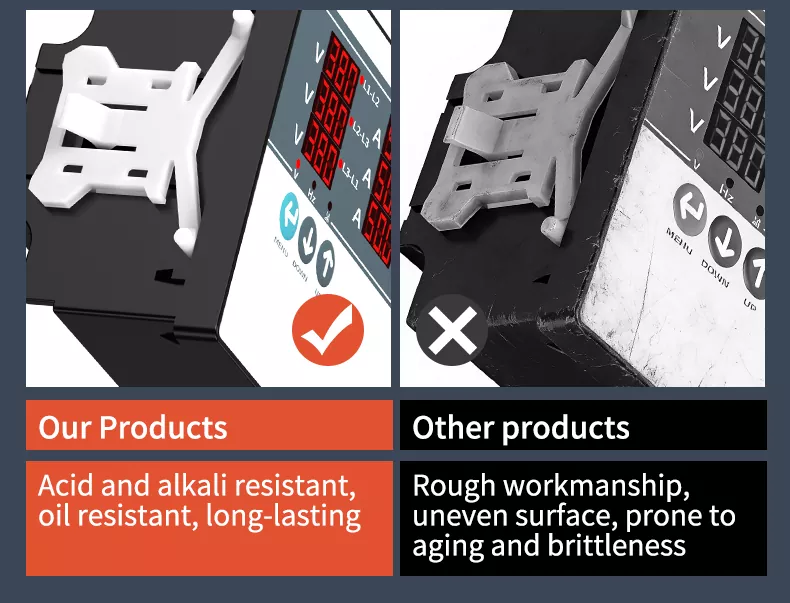

Sản phẩm của chúng tôi so với các sản phẩm khác

Chứng nhận có thẩm quyền

Máy đo kết hợp đa chức năng SEM 06 đã vượt qua các cuộc kiểm tra chuyên môn của nhiều bên, bao gồm cả thử nghiệm của Viện Đo lường Giang Tô và đạt được các chứng chỉ có thẩm quyền như MA và CNAS. Kiểm soát chất lượng nghiêm ngặt được thực hiện trong suốt quá trình sản xuất—từ thu mua nguyên liệu thô đến phân phối thành phẩm—để đảm bảo mỗi mét đều đáp ứng các tiêu chuẩn chất lượng và an toàn trong nước và quốc tế. Hệ thống chứng nhận chất lượng đáng tin cậy này cung cấp sự đảm bảo vững chắc cho việc mua sắm số lượng lớn và hợp tác lâu dài với khách hàng toàn cầu.

Được sử dụng rộng rãi

Đồng hồ đo tổ hợp đa chức năng SEM 06 được ứng dụng rộng rãi trong nhiều lĩnh vực yêu cầu thông số công suất 3 pha giám sát:

• Trạm biến áp: Giám sát thời gian thực các thông số lưới điện để đảm bảo truyền tải và phân phối điện ổn định.

• Thiết bị tự động hóa: Giám sát trạng thái nguồn điện của robot công nghiệp, máy CNC và các thiết bị tự động hóa khác để ngăn ngừa lỗi.

• Sản xuất dòng chảy: Theo dõi điện năng tiêu thụ và tình trạng vận hành của dây chuyền sản xuất nhằm tối ưu hóa hiệu quả sản xuất.

• Tủ phân phối: Thành phần giám sát lõi cho hệ thống phân phối điện áp thấp trong các nhà máy, tòa nhà.

• Tòa nhà dân cư: Giám sát việc cung cấp điện 3 pha của cộng đồng dân cư để đảm bảo sử dụng điện ổn định cho cư dân.

• Cửa hàng bách hóa: Bảo vệ hệ thống điện các trung tâm thương mại, đảm bảo thang máy, hệ thống chiếu sáng và hệ thống chiếu sáng hoạt động bình thường thiết bị điện.

Câu hỏi thường gặp

1. Máy đo kết hợp đa chức năng SEM 06 có thể đo được những thông số gì?

Nó có thể đo lường kịp thờiđiện áp ba pha, dòng điện ba pha và tần số nguồn với độ chính xác cao 0,5 cấp, đáp ứng nhu cầu giám sát hệ thống điện 3 pha.

2. Máy đo hỗ trợ những chế độ cấp nguồn nào?

Nguồn điện tiêu chuẩn là AC 220V và cũng hỗ trợ đầu vào nguồn phụ tùy chọn AC/DC 85-265V, thích ứng với các điều kiện cung cấp điện tại chỗ khác nhau.

3. Kích thước cài đặt nào có sẵn cho SEM 06?

Nó có sẵn trong hai kích thước tiêu chuẩn:72×72mm và 96×96mm, tương thích với hầu hết các thông số kỹ thuật lắp đặt bảng điều khiển công nghiệp.

4. Máy đo có phù hợp với môi trường công nghiệp khắc nghiệt không?

Đúng. Vỏ của nó được làm bằng vật liệu ABS chống cháy với khả năng chống axit và kiềm, chống dầu và sốc điện trở và nó có thể hoạt động ổn định trong môi trường có nhiệt độ từ -20°C đến 70°C (ngắn hạn lên đến 75°C).

5. Vận hành SEM 06 để chuyển đổi thông số đo như thế nào?

Bạn có thể sử dụng ba nút điều khiển (MENU, DOWN, UP) trên bảng mặt trước để chuyển đổi giữa điện áp, dòng điện và giao diện đo tần số, với hoạt động đơn giản và trực quan.

6. Máy đo có hỗ trợ truy cập PT/CT để đo điện áp cao hoặc dòng điện cao không?

Đúng. Sơ đồ nối dây hỗ trợ đầu vào điện áp qua PT và đầu vào dòng điện qua CT, làm cho nó phù hợp với kịch bản giám sát hệ thống điện cao áp và dòng điện cao.
