Cách đọc chỉ số của đồng hồ đo điện một pha gắn trên ray

Công tơ điện gắn trên đường ray một phakhông phải là những thiết bị đơn giản có thể cắm vào và sử dụng ngay - chúng là những thiết bị đầu cuối đo lường thông minh nhỏ gọn được thiết kế đặc biệt để lắp đặt tập trung trong các hộp phân phối. Chúng được sử dụng rộng rãi trong các tòa nhà thương mại, nhà máy nhỏ, trạm sạc, hệ thống quang điện và mạch nhà thông minh để giám sát. Nhiều người bối rối nhìn vào màn hình và nút bấm nhỏ của mình: "Những con số này có ý nghĩa gì? Làm cách nào để kiểm tra điện? Tôi có thể xem từ xa không?" Bài viết này sẽ hướng dẫn bạn từng bước cách hiểu, sử dụng và quản lý “hình vuông nhỏ” này một cách hợp lý.

1. Nhận biết ngoại hình: Đầu tiên hãy xác định các thành phần chính

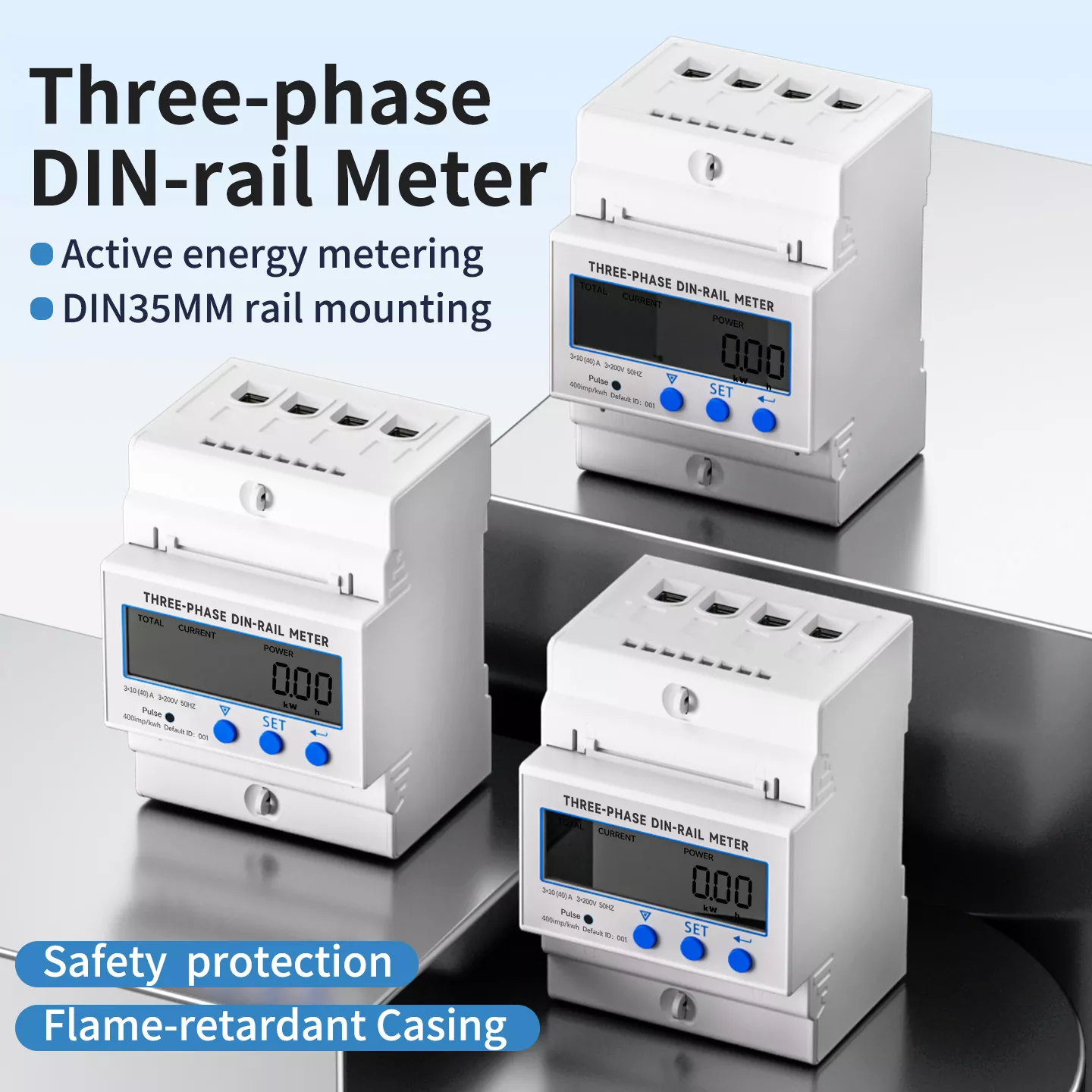

Đồng hồ đo điện gắn trên ray thường được lắp đặt theo tiêu chuẩn ray DIN 35mm. Kích thước của nó khoảng 70×35×60mm (rộng 1 mô-đun hoặc 2 mô-đun) và mặt trước bao gồm:

1. Màn hình LCD: Hiển thị các thông số như điện áp, dòng điện, nguồn, mức pin;

2. Nút cuộn/hiển thị bánh xe (đối với một số kiểu máy): Cho phép chuyển đổi thủ công các mục được hiển thị;

3. Đèn báo xung (LED): Tần số nhấp nháy cho biết mức năng lượng hiện tại;

4. Khối đầu cuối: Đường đầu vào L/N, đường đầu ra L/N, một số trong đó có thiết bị đầu cuối giao tiếp RS-485;

5. Nhãn bảng tên: Đánh dấu kiểu máy, cấp độ chính xác (chẳng hạn như lớp 1.0), dòng điện định mức (chẳng hạn như 5(60)A), giao thức truyền thông, v.v.

Lưu ý: Nếu không có nút vật lý, hầu hết các kiểu máy đều hỗ trợ "cuộn tự động" - tự động chuyển sang mục tiếp theo sau mỗi vài giây.
