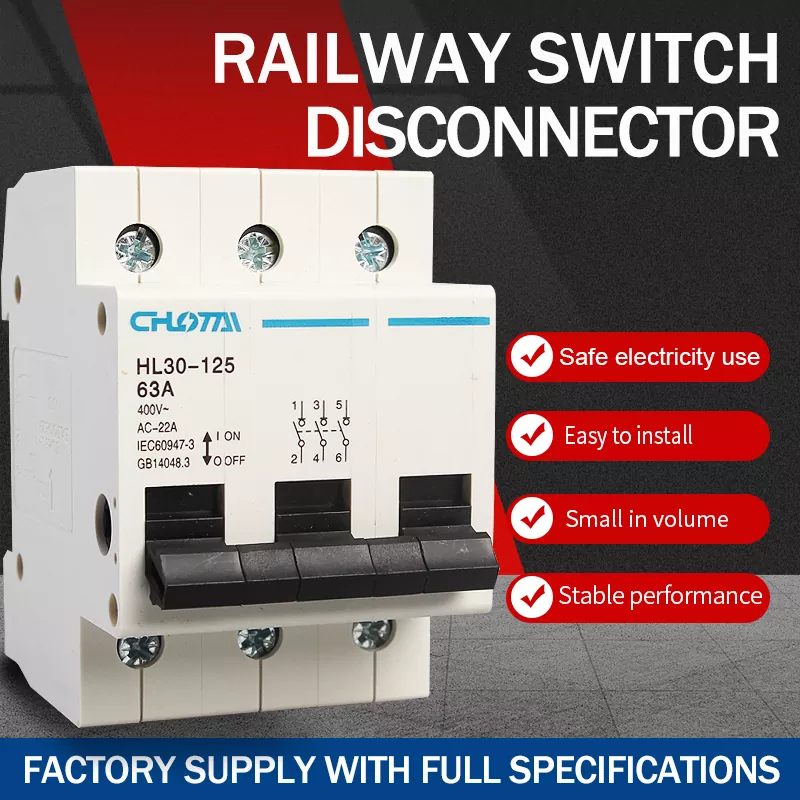

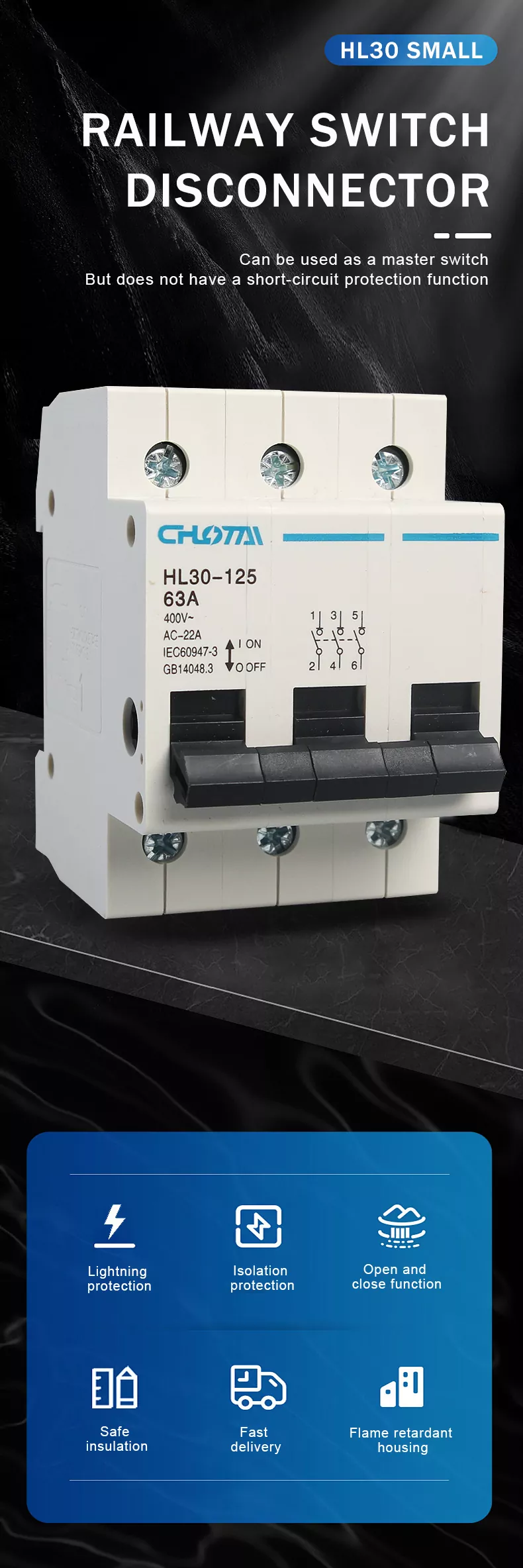

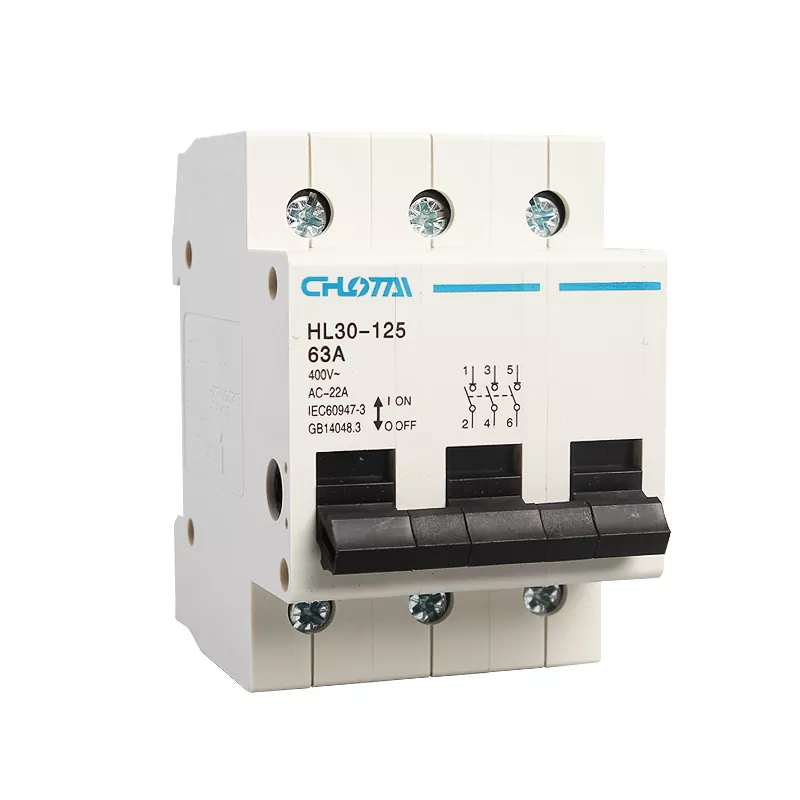

Bộ ngắt kết nối công tắc đường ray DIN 3P cực

Được thiết kế cho hệ thống điện 3 pha 400V, Bộ ngắt kết nối công tắc đường ray DIN 3P cực của chúng tôi là thiết bị hiệu suất cao để cách ly và điều khiển mạch. Nó đóng vai trò như một công tắc chính trong thiết bị kết hợp đầu cuối, cho phép vận hành bật/tắt và cách ly đáng tin cậy, đồng thời cung cấp khả năng bảo vệ rò rỉ (không có bảo vệ ngắn mạch).

Được chế tạo bằng kỹ thuật chính xác và vật liệu cao cấp, nó có:

●Tay cầm loại D mở rộng để dễ dàng thao tác

●Thiết bị đầu cuối lớn để nối dây an toàn

● Vỏ cách nhiệt để tăng cường an toàn

Được áp dụng rộng rãi trong các tủ phân phối, hệ thống điều khiển công nghiệp, điện đường sắt và phân phối điện thương mại, nó đảm bảo quản lý mạch ổn định và an toàn.

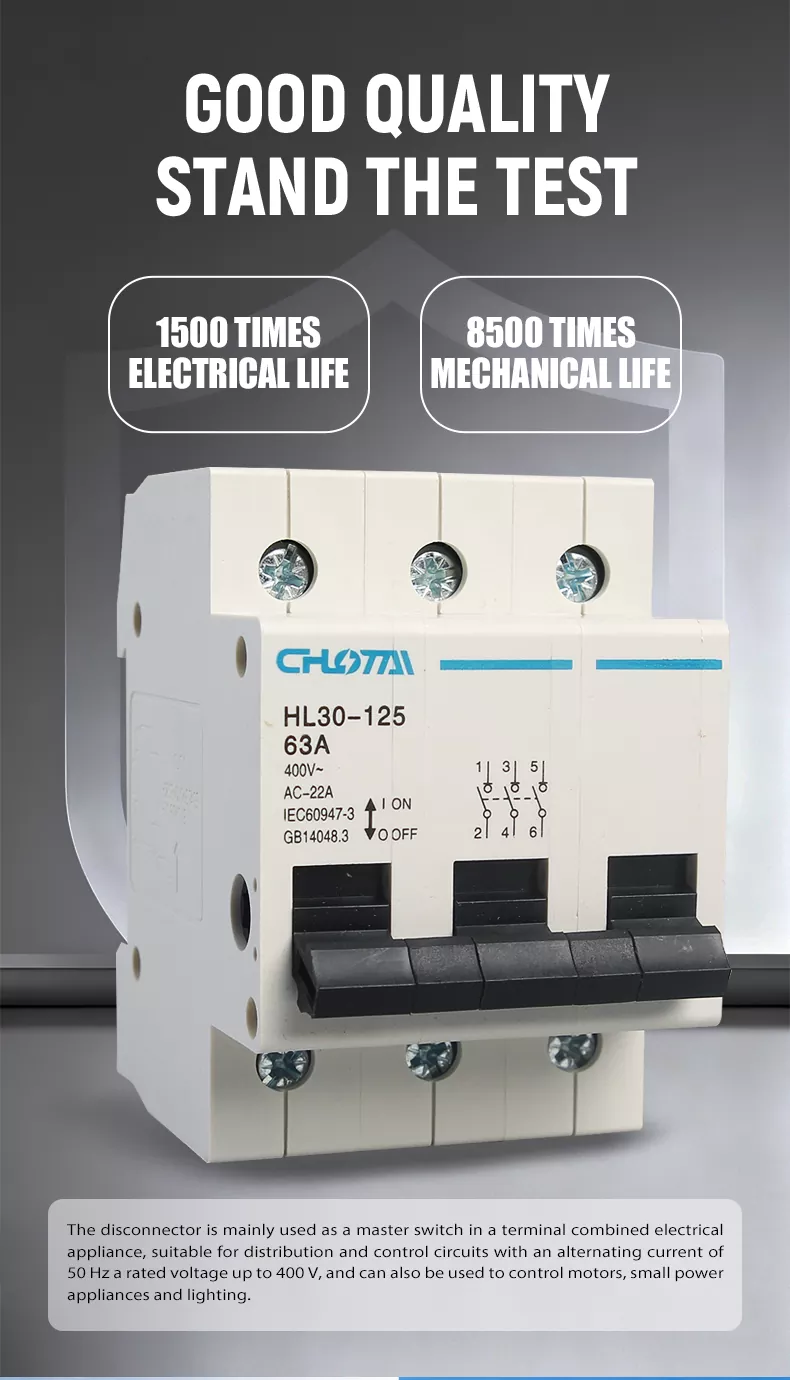

NÂNG CẤP CHẤT LƯỢNG MỚI & BỀN BỈ HƠN

Công tắc ngắt kết nối HL30-125 đã được nâng cấp hoàn toàn về chất lượng, với kỹ thuật chính xác được áp dụng trong toàn bộ quá trình sản xuất—từ lựa chọn vật liệu đến lắp ráp cuối cùng, mỗi bộ phận đều được kiểm tra nghiêm ngặt.

Điểm nổi bật chính:

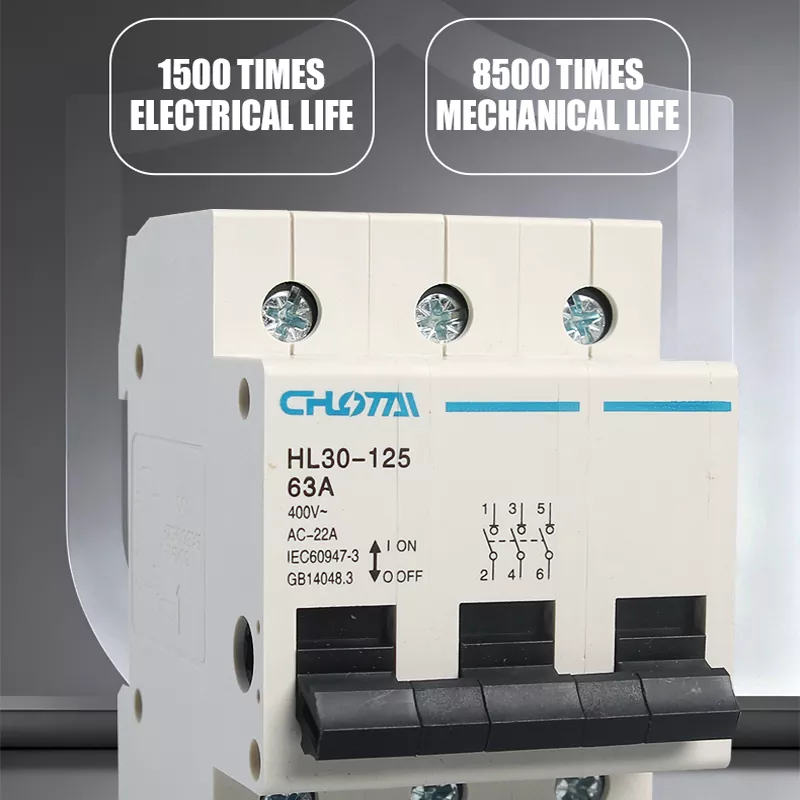

●Tuổi thọ điện:1500 lần; Tuổi thọ cơ học:8500 lần

●Vỏ nhiệt PC có khả năng chịu nhiệt, chống va đập và tự dập lửa tuyệt vời

●Các cực bằng đồng có độ dẫn điện cao giúp truyền tải dòng điện ổn định

●Mỗi thiết bị đều trải qua quá trình kiểm tra hiệu suất cơ học, cách nhiệt và lão hóa nghiêm ngặt trước khi giao hàng, đảm bảo hoạt động lâu dài, đáng tin cậy trong môi trường công nghiệp và đường sắt đòi hỏi khắt khe.

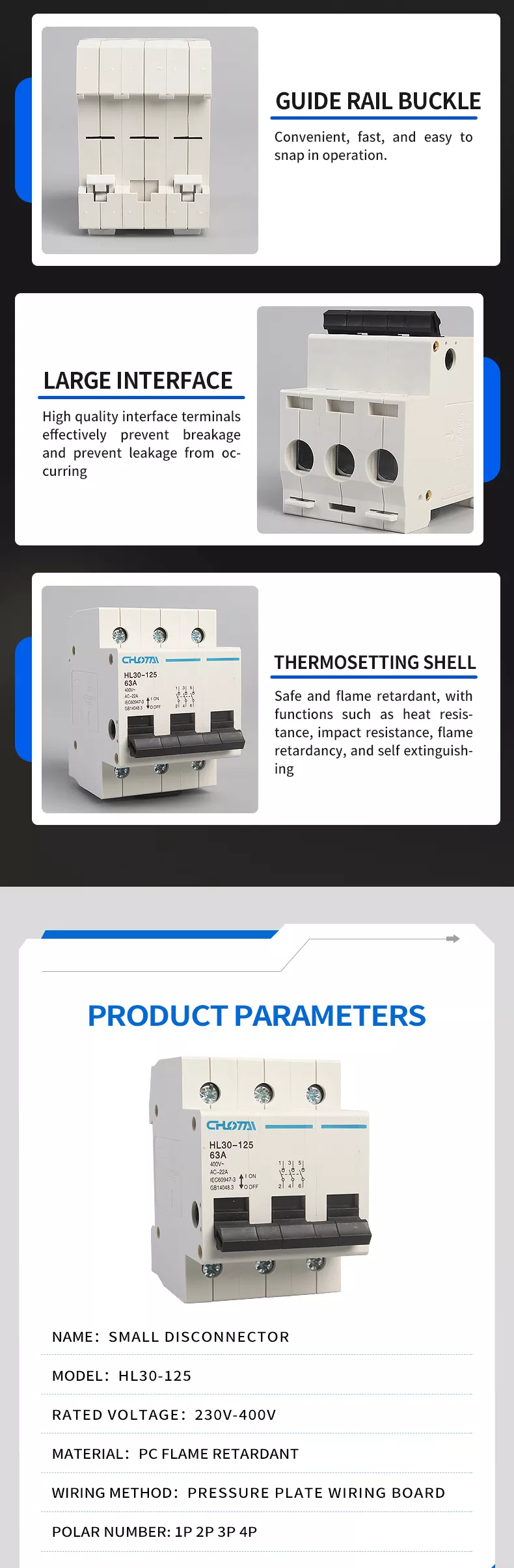

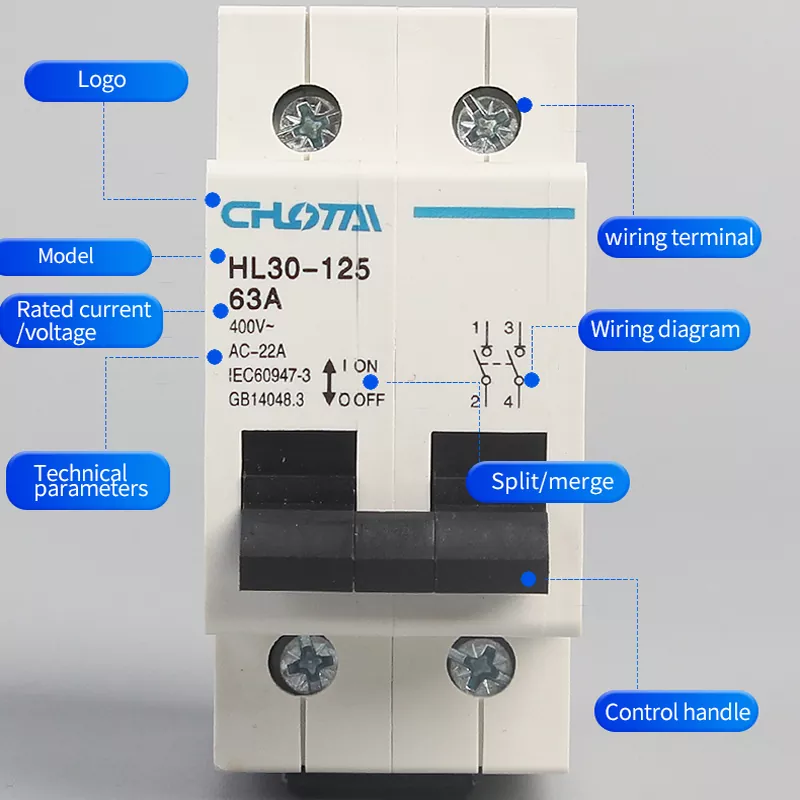

PHÂN TÍCH CẤU TRÚC

Bộ ngắt kết nối đường sắt HL30-125 có cấu trúc nhỏ gọn và khoa học, bao gồm 6 bộ phận cốt lõi:

1. TAY CẦM D-TYPE MỞ RỘNG: Độ cong công thái học phù hợp với thói quen của con người, cải thiện sự thoải mái khi vận hành và điều khiển bật/tắt trực quan.

2. CỔNG GIAO DIỆN LỚN: Thiết bị đầu cuối bằng đồng chất lượng cao ngăn ngừa đứt và rò rỉ một cách hiệu quả, đảm bảo hệ thống dây điện an toàn và tổn thất thấp.

3. VỎ ĐẶT NHIỆT: Vật liệu chống cháy PC có khả năng chịu nhiệt, chống va đập và đặc tính tự dập tắt, mang lại bảo vệ an toàn đáng tin cậy.

4. HƯỚNG DẪN KHÓA ĐƯỜNG SẮT: Thao tác gắn vào thuận tiện, nhanh chóng và dễ dàng để lắp đặt đường ray tiêu chuẩn DIN35mm.

5. CỔNG ĐƯỜNG DÂY: Các đầu nối dây bằng đồng có độ dẫn điện cao, đảm bảo dòng điện đầu ra nhanh và khả năng chịu quá tải mạnh.

6. CÔNG TẮC TÁCH/HỢP NHẤT: Điều khiển tách/hợp nhất mạch chính xác, hỗ trợ quản lý và bảo trì mạch linh hoạt.

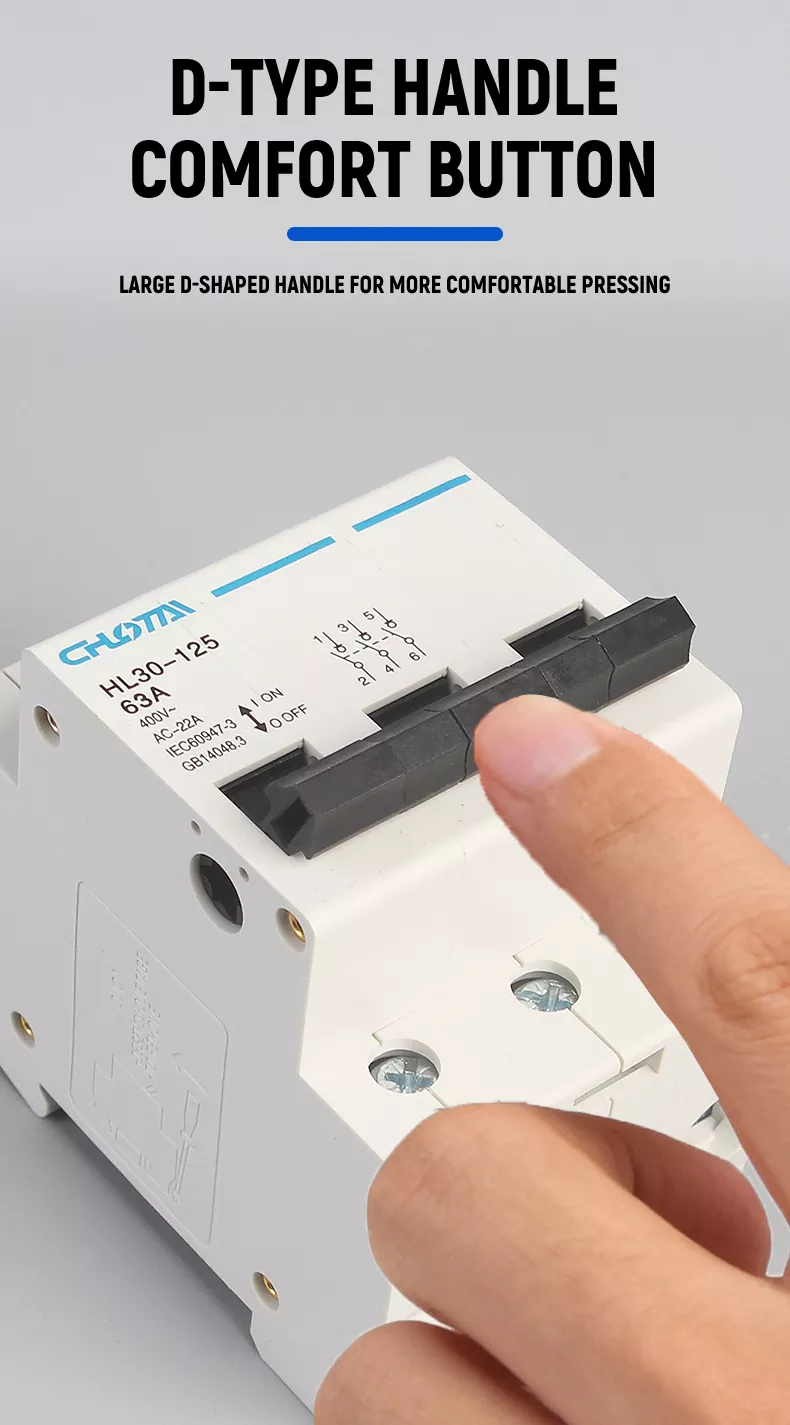

TAY CẦM D-TYPE TIỆN DỤNG CHO VẬN HÀNH THOẢI MÁI

Được trang bị tay cầm mở rộng hình chữ D lớn được thiết kế để phù hợp với thói quen vận hành của con người. Độ cong của tay cầm cong cải thiện sự thoải mái khi vận hành, giảm mệt mỏi khi chuyển đổi thường xuyên. Tay cầm có độ bền cao màu đen là chống mài mòn và bền bỉ, có vạch bật/tắt rõ ràng, giúp bạn dễ dàng vận hành trong nhiều môi trường làm việc khác nhau.

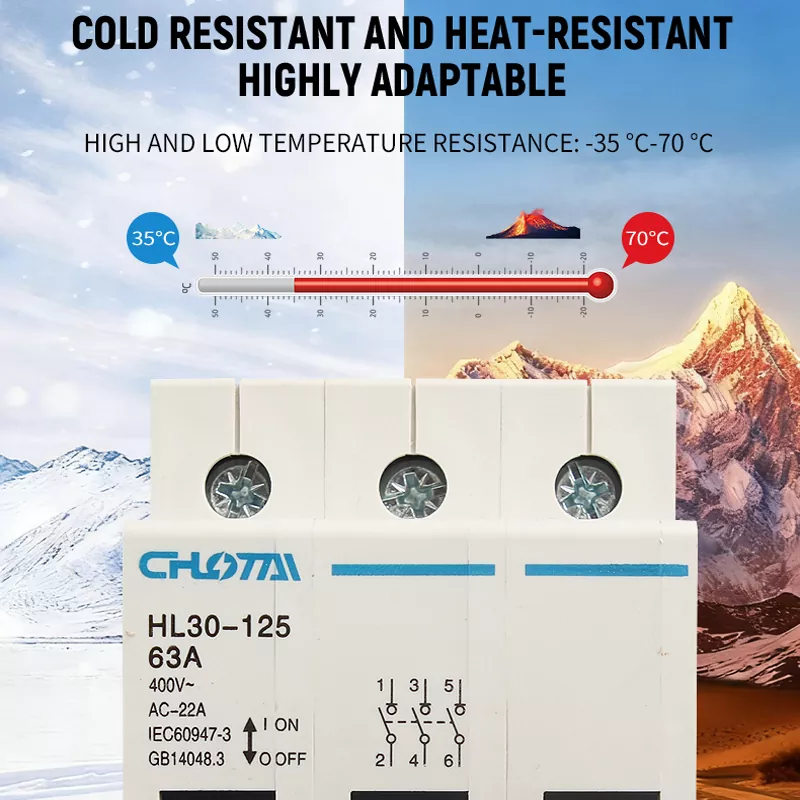

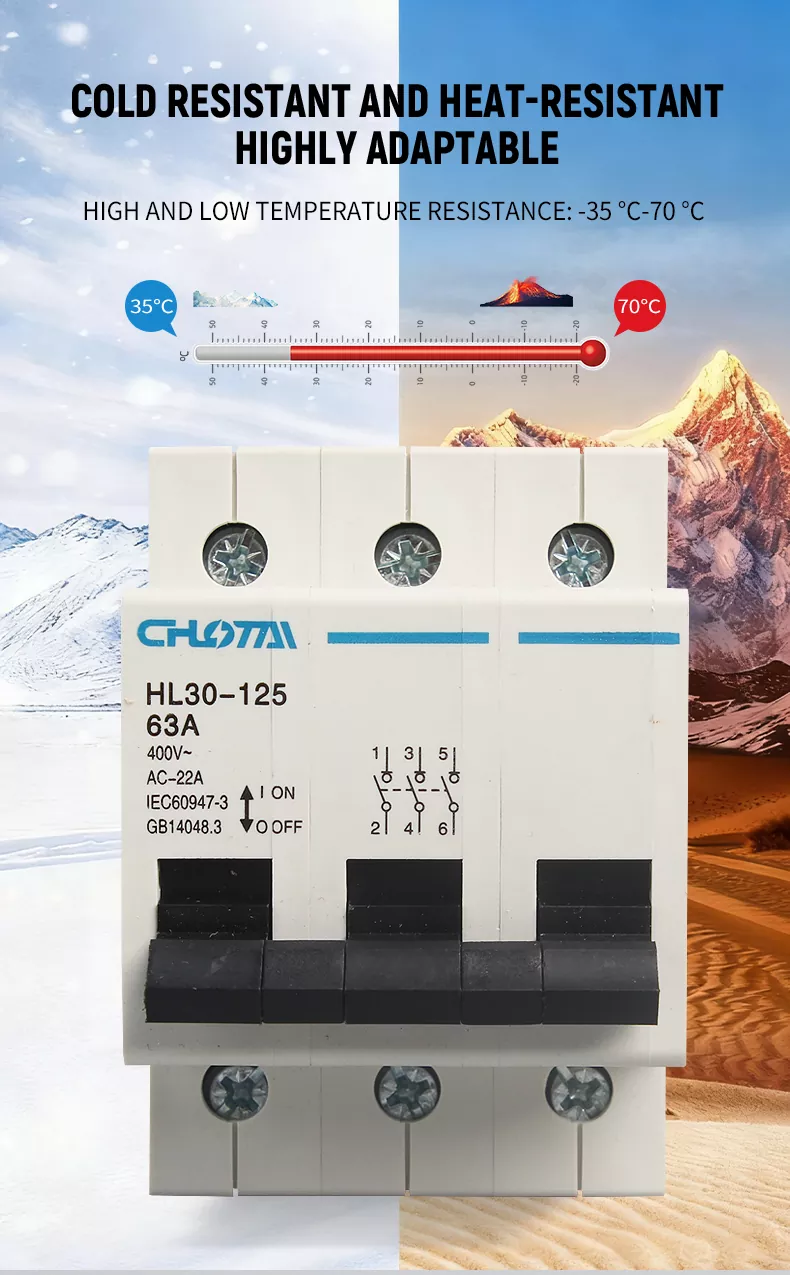

KHẢ NĂNG THÍCH ỨNG NHIỆT ĐỘ RỘNG

Công tắc ngắt kết nối HL30-125 có khả năng chịu nhiệt độ cao và thấp tuyệt vời, với nhiệt độ hoạt động phạm vi của-35°C đến 70°C. Nó hoạt động ổn định ở vùng cực lạnh (vùng núi cao) và nhiệt độ cao (sa mạc, xưởng công nghiệp) môi trường, đảm bảo hiệu suất cách ly và kiểm soát đáng tin cậy trong mọi điều kiện khí hậu.

SẢN PHẨM CỦA CHÚNG TÔI VS. SẢN PHẨM KHÁC

ƯU ĐIỂM CỐT LÕI

1.BẢO VỆ CÁCH CÁCH & RÒ RỈ: Cách ly mạch đáng tin cậy, ngăn chặn hiệu quả các nguy cơ rò rỉ và đảm bảo sử dụng điện an toàn.

2. VỎ CHỐNG CHÁY: Vật liệu nhiệt rắn PC có độ bền cao, ức chế quá trình cháy và ngăn ngừa cháy nổ.

3. LẮP ĐẶT DỄ DÀNG: Lắp đặt đường ray DIN35mm tiêu chuẩn, thiết kế khóa gắn vào, lắp đặt nhanh chóng và không cần dụng cụ.

4. CUỘC SỐNG DỊCH VỤ LÂU DÀI: 1500 chu kỳ điện và 8500 chu kỳ cơ, bền bỉ cho thời gian sử dụng lâu dài.

5. PHẠM VI ỨNG DỤNG RỘNG: Thích hợp cho hệ thống 3 pha 400V, được sử dụng làm công tắc chính trong hộp số tổ hợp đầu cuối.

6. CHỨNG NHẬN TUÂN THỦ: Đạt tiêu chuẩn quốc tế IEC60947-3 và GB14048.3, đảm bảo chất lượng và an toàn.

VỎ CHỐNG CHÁY CHẮC CHẮN & CHÁY

Vỏ được làm bằng nhựa nhiệt rắn chống cháy PC hiệu suất cao, bề mặt nhẵn và không có gờ sau khi xử lý tốt. Nó có tính năng chịu nhiệt, chống va đập và đặc tính tự dập tắt vượt trội, ngăn chặn hiệu quả các vụ cháy do mạch điện bất thường. Chất liệu này còn có khả năng chống lão hóa và chống ăn mòn, đảm bảo sử dụng an toàn lâu dài trong các môi trường công nghiệp và đường sắt phức tạp khác nhau.

ĐẦU NỐI CÓ ĐỘ DẪN CAO & DỄ DÀNG DÂY

Được trang bị các đầu nối dây đồng có độ dẫn điện lớn áp dụng thiết kế bảng dây tấm áp lực. Cái lớn không gian giao diện chứa các dây dày, đảm bảo hệ thống dây điện an toàn và chắc chắn, ngăn ngừa đứt gãy và hư hỏng một cách hiệu quả. rò rỉ. Các thiết bị đầu cuối có khả năng chịu quá tải mạnh, giảm tổn thất điện năng và đảm bảo truyền tải dòng điện ổn định.

GẮN DIN RAIL TIÊU CHUẨN

Được thiết kế để lắp đặt ray dẫn hướng tiêu chuẩn DIN35mm phổ biến, có khóa gài tiện lợi. Nó tương thích với tất cả các tủ phân phối tiêu chuẩn, hộp điều khiển điện và thiết bị đường sắt, cho phép thực hiện nhanh chóng, không cần dụng cụ lắp đặt và tháo gỡ, thích hợp để triển khai nhanh chóng trong các tình huống phân phối điện khác nhau.

THÔNG SỐ SẢN PHẨM

HƯỚNG DẪN LỰA CHỌN

1. Cách chọn số cực (số P)?

• 1P: Một cực, 1 vị trí, cho 1 dây có điện (không có dây trung tính).

• 1P+N: 1 cực 2 cực, 1 vị trí, cho 1 dây có điện + 1 dây trung tính.

• 2P: Cực đôi, 2 vị trí, cho 1 dây có điện + 1 dây trung tính (hoặc 2 dây có điện).

• 3P: Ba cực, 3 vị trí, cho 3 dây dẫn điện (sản phẩm này, phù hợp với hệ thống 3 pha 400V).

• 4P: Bốn cực, 4 vị trí, cho 3 dây có điện + 1 dây trung tính.

2. Làm thế nào để chọn dòng điện?

Khớp định mức dòng điện của công tắc ngắt kết nối với mặt cắt dây đồng và công suất tải để tránh quá nhiệt hoặc hư hỏng thiết bị. Tham khảo bảng dưới đây:

Lưu ý: Công tắc ngắt kết nối phải phù hợp với dây và nguồn điện để tránh hiện tượng quá nhiệt, thiết bị đầu cuối cháy hoặc hư hỏng thiết bị.

ĐƯỢC SỬ DỤNG RỘNG RÃI

Bộ ngắt kết nối đường sắt HL30-125 3P của chúng tôi được sử dụng rộng rãi trong:

• HỆ THỐNG ĐƯỜNG SẮT: Điều khiển tín hiệu đường sắt, phân phối điện đầu máy và hệ thống điện nhà ga.

• THIẾT BỊ CÔNG NGHIỆP: Điều khiển động cơ xưởng sản xuất, công tắc chính tủ phân phối, điều khiển công suất dây chuyền sản xuất.

• TÒA NHÀ THƯƠNG MẠI: Tòa nhà văn phòng, trung tâm mua sắm và công tắc tổng thể phân phối điện của khách sạn.

• KỸ THUẬT NHÀ Ở: Tủ phân phối điện dân dụng cao tầng, điều khiển nguồn điện nhiều pha.

• THIẾT BỊ TỔNG HỢP ĐẦU CUỐI: Công tắc chính trong thiết bị điện tổ hợp đầu cuối, đảm bảo cách ly mạch điện an toàn.

Câu hỏi thường gặp

1. CHỨC NĂNG CHÍNH CỦA THIẾT BỊ 3P HL30-125 NÀY LÀ GÌ?

Nó chủ yếu được sử dụng như mộtcông tắc chính trong thiết bị kết hợp thiết bị đầu cuối, cung cấp đáng tin cậybảo vệ cách ly , bảo vệ rò rỉvà điều khiển bật/tắt mạch. Nó không có chức năng bảo vệ ngắn mạch và phù hợp với nguồn điện AC 50Hz hệ thống lên đến 400V, được sử dụng trong các mạch phân phối, điều khiển động cơ và hệ thống chiếu sáng thiết bị điện nhỏ.

2. THÔNG SỐ KỸ THUẬT CHÍNH CỦA SẢN PHẨM NÀY LÀ GÌ?

Đây là model 3P 63A có điện áp định mức 400V~, tuổi thọ điện 1500 lần, tuổi thọ cơ học 8500 lần, và phạm vi nhiệt độ hoạt động từ -35°C đến 70°C. Nó hỗ trợ số cực tùy chọn 1P/2P/3P/4P.

3. NÓ ÁP DỤNG PHƯƠNG PHÁP LẮP ĐẶT NÀO?

Nó hỗ trợLắp ray dẫn hướng tiêu chuẩn DIN35mm với thiết kế khóa cài. Cài đặt nhanh chóng, không cần công cụ và tương thích với tất cả các bản phân phối tiêu chuẩn tủ và thiết bị điện.

4. NÓ CÓ CHỨC NĂNG CHỐNG RÒ RÁC VÀ SÉT KHÔNG?

Có, nó được trang bị tích hợpbảo vệ rò rỉ Vàchống sét chức năng, bảo vệ hiệu quả các mạch khỏi nguy cơ rò rỉ và hư hỏng đột biến do sét gây ra.

5. VỎ ĐƯỢC LÀM BẰNG CHẤT LIỆU NÀO VÀ ƯU ĐIỂM CỦA NÓ LÀ GÌ?

Vỏ được làm bằngPC nhựa nhiệt rắn chống cháy, có tính năng chịu nhiệt, chống va đập, chống cháy và đặc tính tự dập tắt. Nó cũng là chống lão hóa và chống ăn mòn, đảm bảo sử dụng an toàn lâu dài trong môi trường khắc nghiệt.

6. SẢN PHẨM NÀY CÓ CHỨNG NHẬN NÀO?

Bộ ngắt kết nối HL30-125 của chúng tôi tuân thủIEC60947-3 VàGB14048.3 tiêu chuẩn quốc tế, đảm bảo chất lượng, an toàn và tin cậy trên thị trường toàn cầu.
