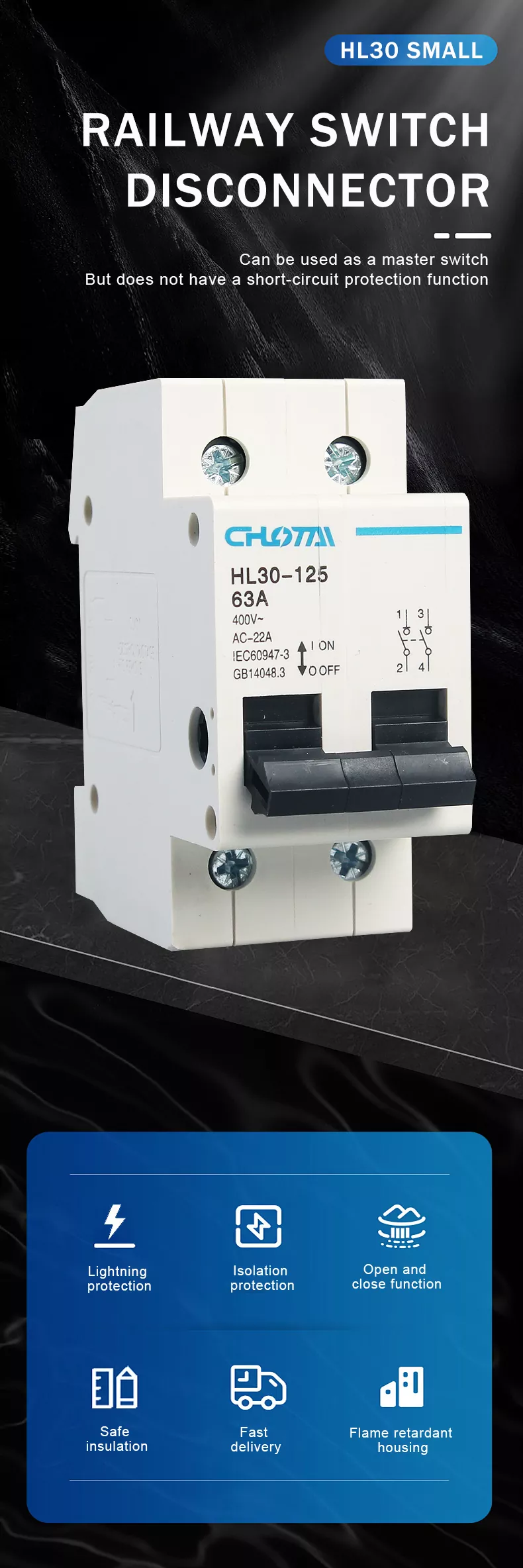

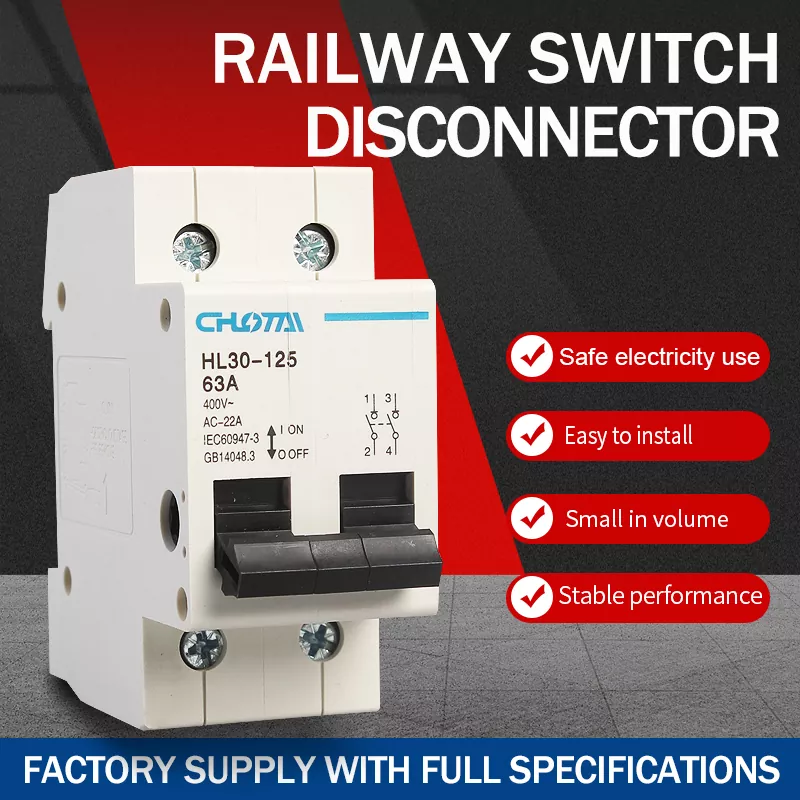

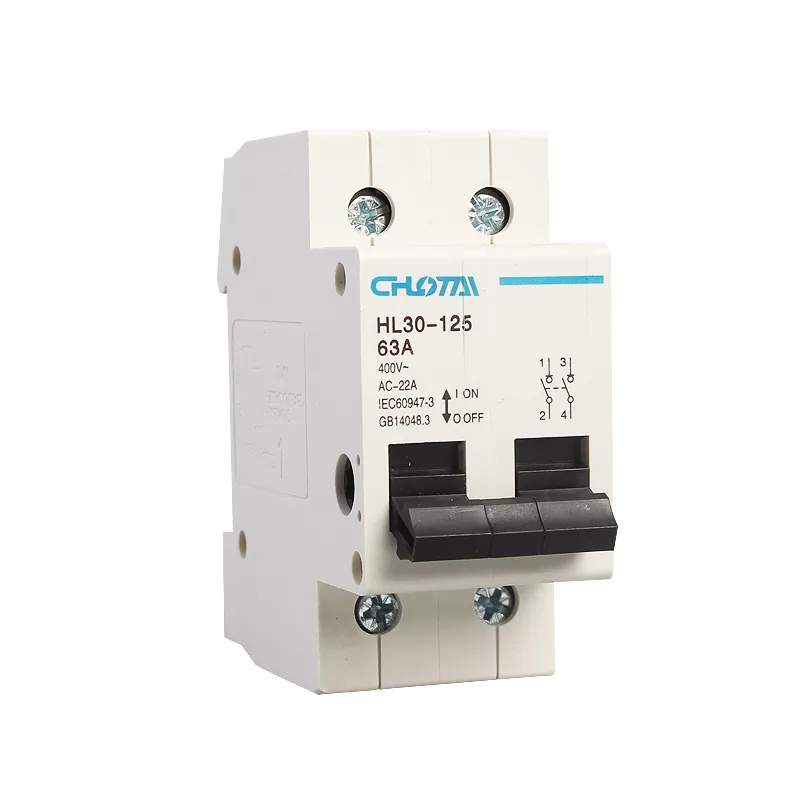

Bộ ngắt kết nối công tắc đường ray DIN 2P cực

Bộ ngắt kết nối công tắc đường ray DIN 2P cực của chúng tôi là một thiết bị cách ly mạch hiệu suất cao được thiết kế cho điện áp xoay chiều 230V/400V Hệ thống điện 50Hz. Nó hoạt động như một công tắc chính trong các thiết bị điện kết hợp thiết bị đầu cuối, cung cấp độ tin cậy bảo vệ cách ly cho các mạch phân phối và điều khiển, điều khiển động cơ, thiết bị điện nhỏ và chiếu sáng hệ thống. Áp dụng kỹ thuật chính xác và vật liệu chống cháy, nó đảm bảo hiệu suất ổn định và tuổi thọ dài cuộc sống. Bộ ngắt kết nối không có chức năng bảo vệ ngắn mạch, tập trung vào cách ly mạch an toàn và hướng dẫn sử dụng điều khiển bật/tắt. Nó được sử dụng rộng rãi trong các kịch bản phân phối điện dân dụng, thương mại và công nghiệp, cung cấp cách ly và điều khiển mạch đáng tin cậy.

NÂNG CẤP CHẤT LƯỢNG MỚI & BỀN BỈ HƠN

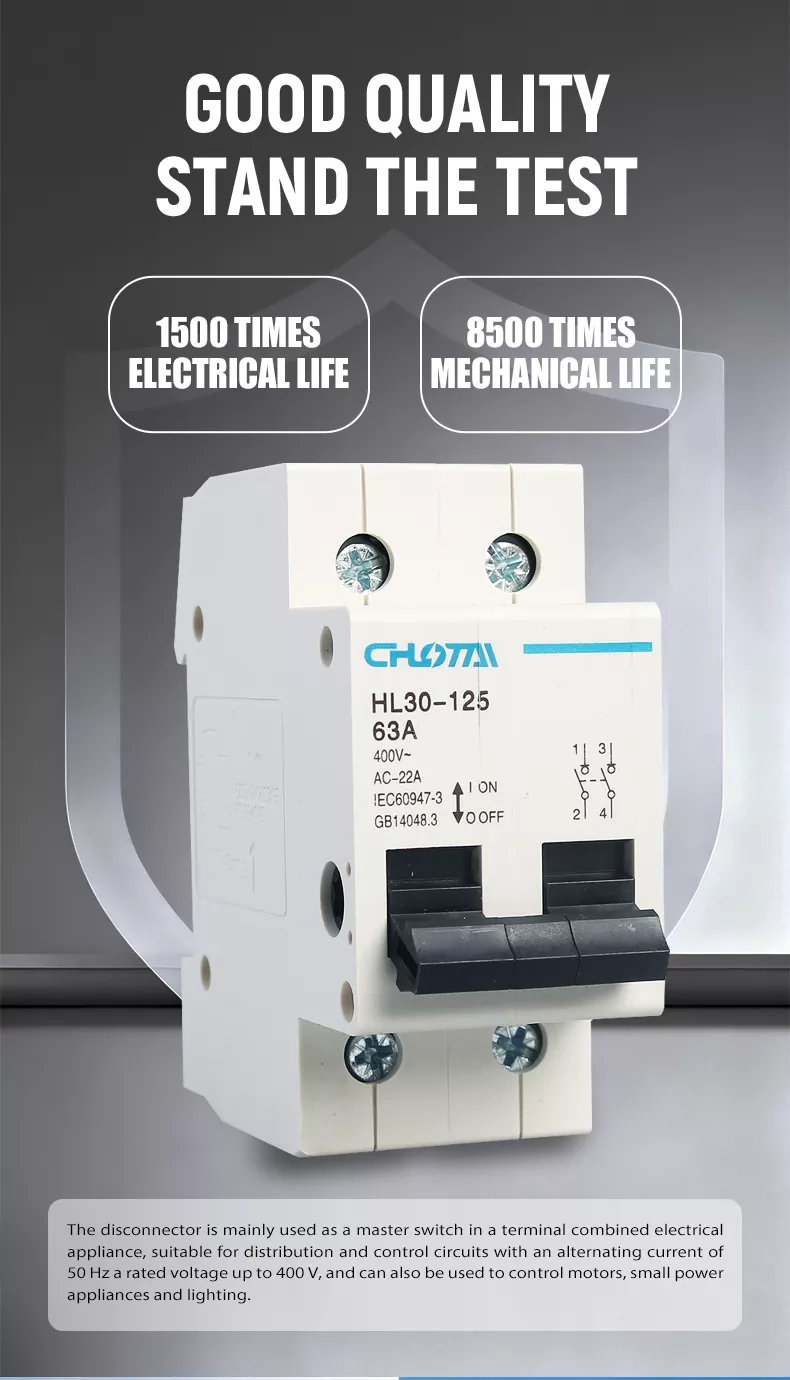

Bộ ngắt kết nối HL30-125 2P của chúng tôi đã trải qua quá trình nâng cấp đầy đủ về chất lượng. Được thiết kế chính xác từ trong ra ngoài, mỗi thành phần được kiểm tra tỉ mỉ từ khâu lựa chọn vật liệu đến khâu lắp ráp cuối cùng. Chúng tôi sử dụng các điểm tiếp xúc bằng đồng chất lượng cao và thiết kế cấu trúc tiên tiến để đảm bảo cách ly mạch đáng tin cậy và hiệu suất ổn định. Vỏ được làm bằng Vật liệu chống cháy PC nhiệt rắn cường độ cao, có khả năng chịu nhiệt, chống va đập và tự dập tắt. Mỗi sản phẩm đều trải qua quá trình kiểm tra tuổi thọ điện nghiêm ngặt (1500 chu kỳ) và kiểm tra tuổi thọ cơ học (8500 chu kỳ) trước khi rời khỏi nhà máy. Nó có thể hoạt động ổn định trong thời gian dài trong môi trường nhiệt độ khắc nghiệt, với hiệu suất an toàn mạnh mẽ hơn và tuổi thọ dài hơn.

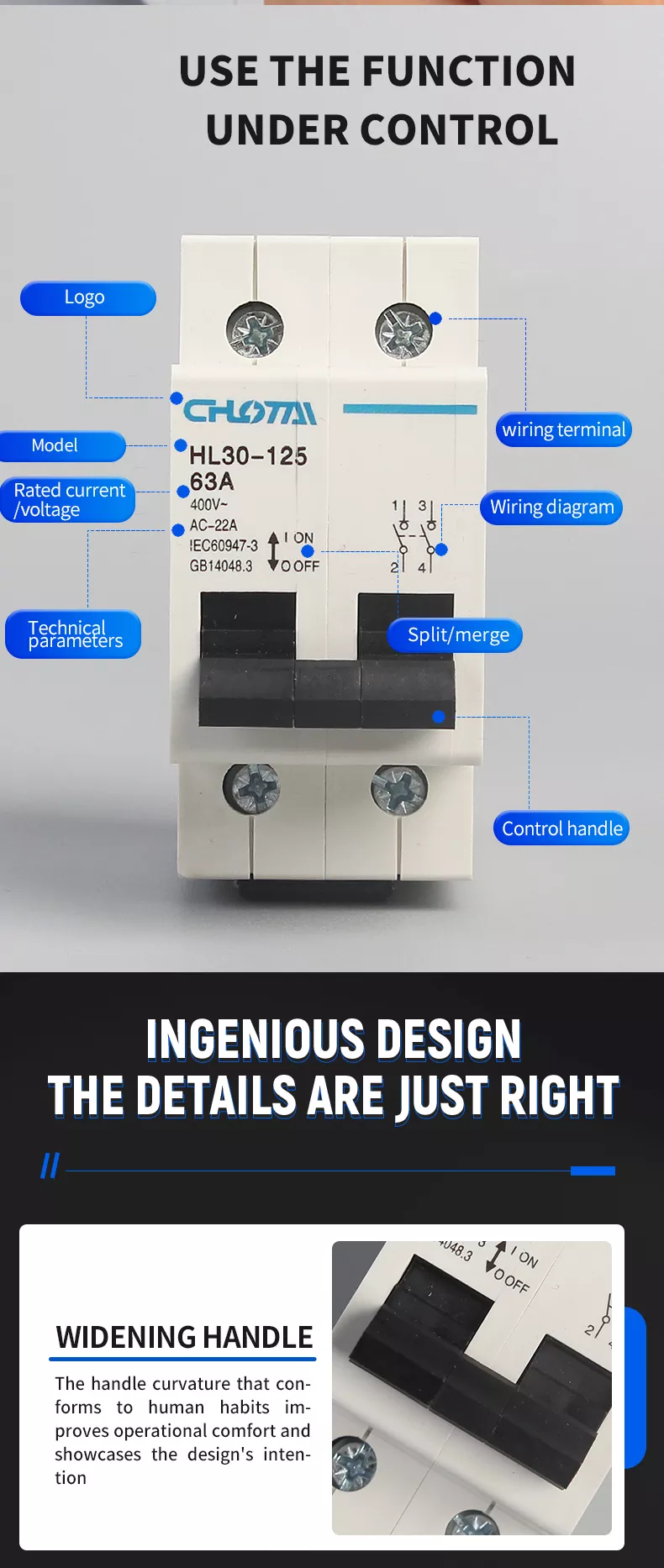

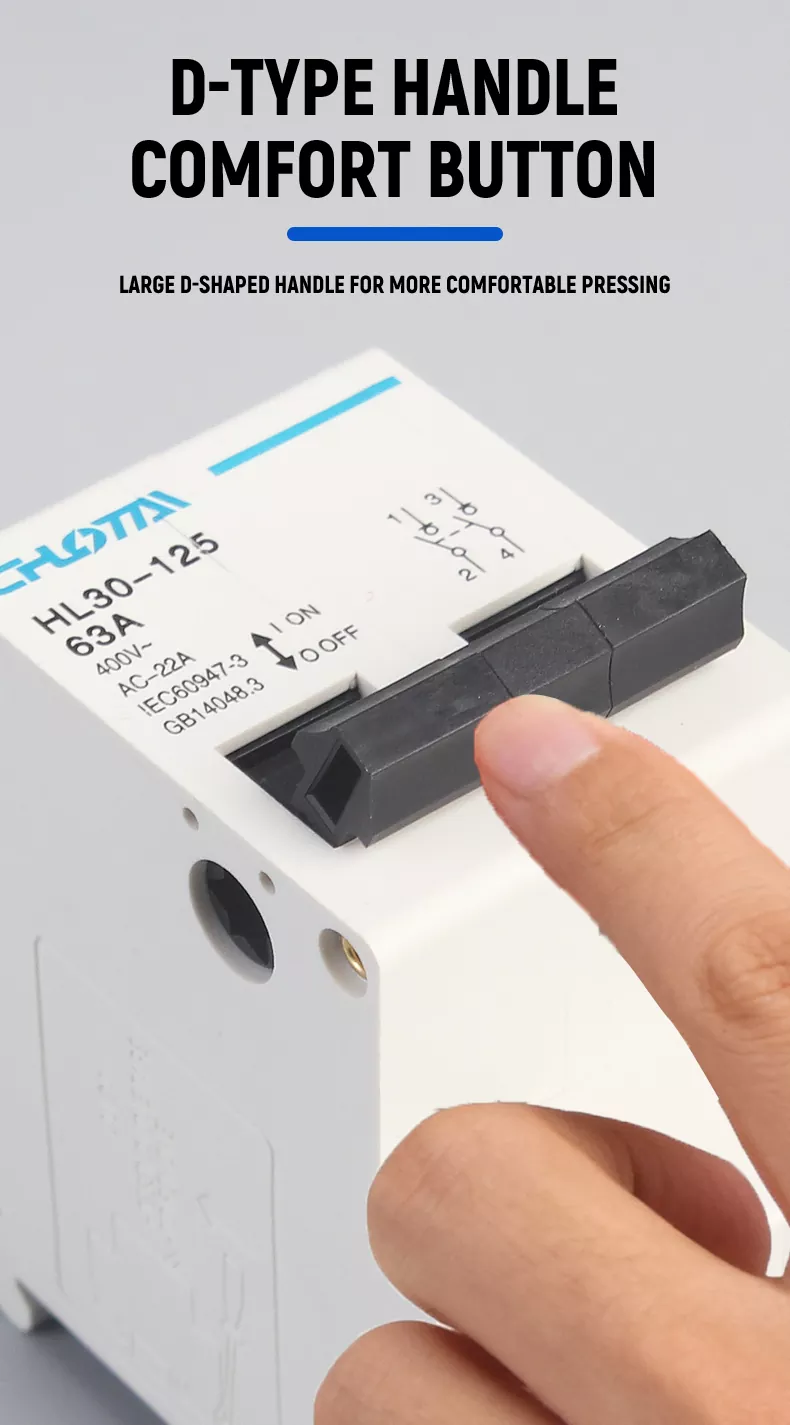

TAY CẦM D-TYPE TIỆN DỤNG CHO VẬN HÀNH THOẢI MÁI

Bộ ngắt kết nối của chúng tôi được trang bị một tay cầm vận hành hình chữ D lớn, mở rộng. Thiết kế cong phù hợp với hoạt động của con người thói quen, mang lại cảm giác cầm nắm thoải mái và thao tác chuyển đổi mượt mà, ngay cả khi đeo găng tay. Nó làm giảm một cách hiệu quả mệt mỏi khi vận hành khi chuyển đổi thường xuyên, giúp việc điều khiển mạch hàng ngày trở nên dễ dàng và thuận tiện hơn.

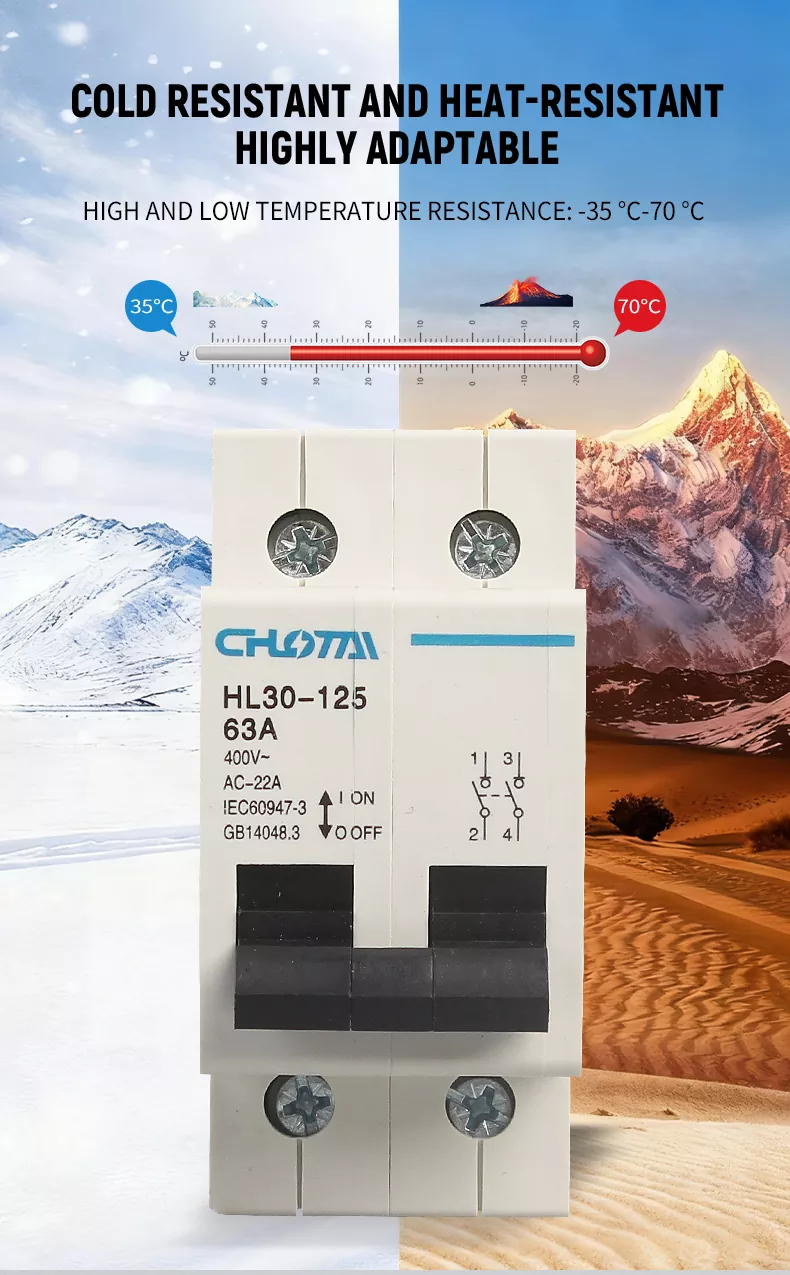

KHÁNG NHIỆT ĐỘ CỰC CAO & KHẢ NĂNG THÍCH ỨNG CAO

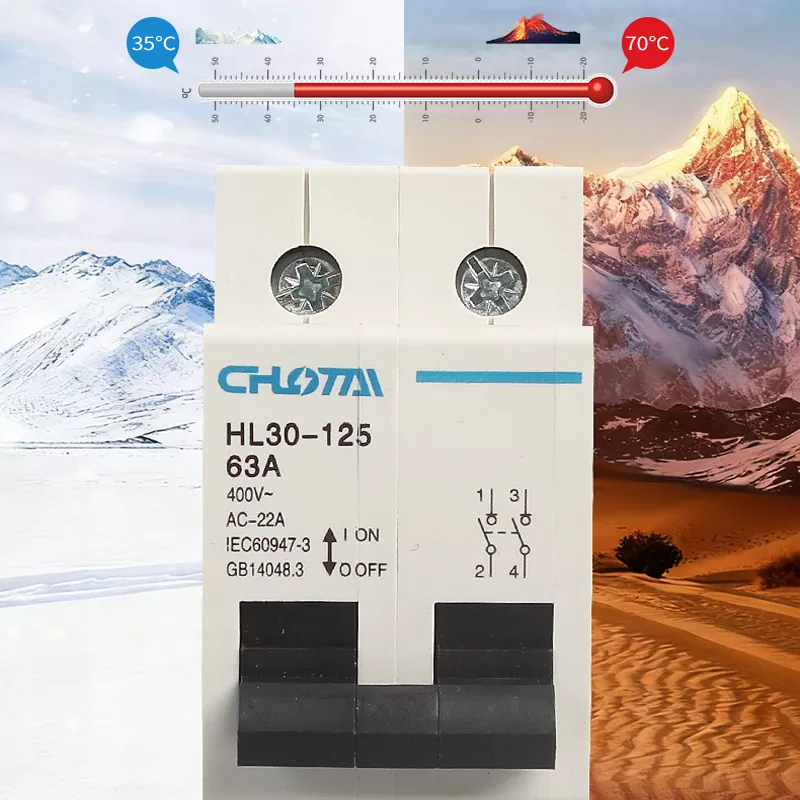

Được thiết kế để chịu được môi trường khắc nghiệt, Bộ ngắt kết nối HL30-125 hoạt động đáng tin cậy trong phạm vi nhiệt độ rộng từ-35oC đến 70oC. Nó phù hợp với vùng núi lạnh, khí hậu sa mạc nóng và các môi trường khắc nghiệt khác, đảm bảo bảo vệ cách ly mạch không bị gián đoạn quanh năm mà không làm giảm hiệu suất.

SẢN PHẨM CỦA CHÚNG TÔI VS. SẢN PHẨM KHÁC

ƯU ĐIỂM CỐT LÕI

1. BẢO VỆ CÁCH CÁCH AN TOÀN: Cách ly mạch đáng tin cậy, ngăn chặn hiệu quả các nguy cơ rò rỉ và thảm họa sét.

2. VẬT LIỆU CHỐNG CHÁY: Vỏ nhiệt rắn PC chất lượng cao, chịu nhiệt, chống va đập và tự dập lửa.

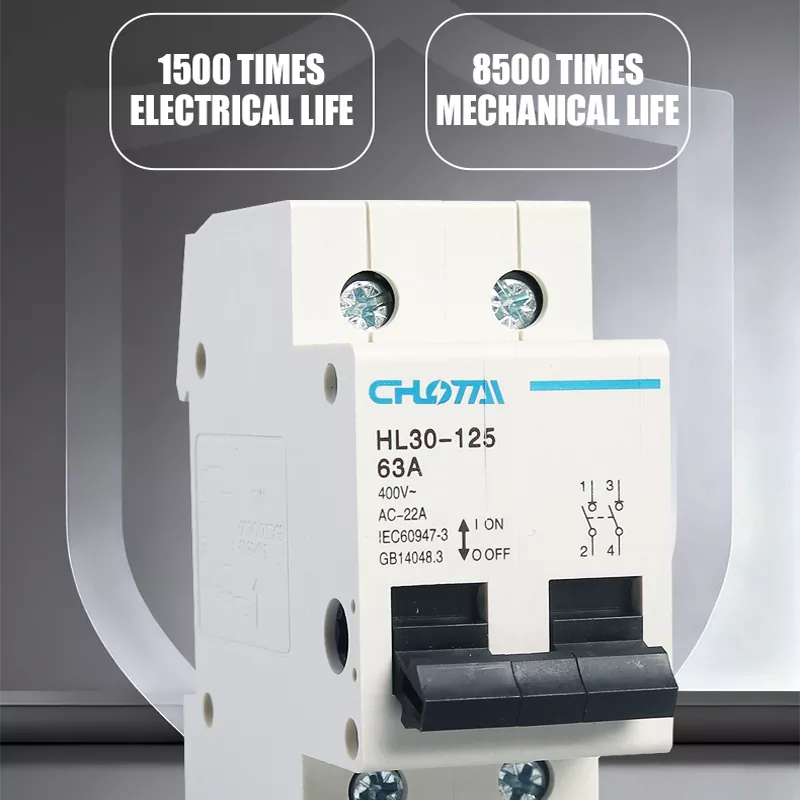

3. CUỘC SỐNG DÀI HẠN: 1500 vòng đời điện và 8500 vòng đời cơ học, bền bỉ và đáng tin cậy.

4. LẮP ĐẶT DỄ DÀNG: Gắn ray DIN 35mm tiêu chuẩn, lắp đặt nhanh chóng, tương thích với tất cả các hộp phân phối.

5. THIẾT KẾ THÂN THIỆN VỚI NGƯỜI DÙNG: Tay cầm loại D tiện dụng, sơ đồ nối dây rõ ràng, vận hành và bảo trì dễ dàng.

6. KHẢ NĂNG ỨNG DỤNG RỘNG RÃI: Nhiệt độ hoạt động -35oC ~ 70oC, phù hợp với nhiều tình huống dân cư, thương mại và công nghiệp khác nhau.

BỐN ĐIỂM BÁN CỐT LÕI

• Cách ly an toàn: Cách ly mạch đáng tin cậy, bảo vệ hiệu quả thiết bị điện và an toàn cá nhân trong quá trình bảo trì.

• VẬT LIỆU CAO CẤP: Vỏ PC chống cháy, chịu nhiệt độ cao, chống lão hóa và tuổi thọ cao.

• THIẾT KẾ THÂN THIỆN VỚI NGƯỜI DÙNG: Tay cầm loại D tiện dụng, thiết bị đầu cuối giao diện lớn, vận hành và nối dây dễ dàng.

• KHẢ NĂNG ỨNG DỤNG RỘNG RÃI: Thích hợp cho hệ thống AC 230V/400V, được sử dụng làm công tắc chính trong thiết bị kết hợp đầu cuối, mạch phân phối, v.v.

VỎ CHẮC CHẮN VÀ CHỊU SỐC

Vỏ được làm bằng vật liệu chống cháy PC chịu nhiệt có độ bền cao, bề mặt nhẵn và không có gờ sau khi xử lý tốt, mang lại vẻ ngoài đẹp và thanh lịch. Nó có khả năng chống sốc tuyệt vời và khả năng chống nén, có thể chống va chạm hàng ngày và rung động cơ học, và sẽ không bị biến dạng hoặc hư hỏng. các vật liệu chống ăn mòn và chống lão hóa, thích hợp để sử dụng ổn định lâu dài trong nhiều môi trường phức tạp khác nhau, với phạm vi nhiệt độ hoạt động lên tới 70oC.

CHẤT LIỆU PC CHỐNG CHÁY

Vỏ sử dụng nhựa kỹ thuật PC chống cháy hiệu suất cao với khả năng chống cháy và cách nhiệt tuyệt vời tài sản. Nó có thể ức chế quá trình đốt cháy một cách hiệu quả và ngăn ngừa hỏa hoạn do nhiệt độ cao do lỗi tạo ra, từ đó đảm bảo tốt hơn sự an toàn chung của hệ thống điện. Chất liệu còn có khả năng chịu nhiệt, chống va đập, và tự dập tắt, với tuổi thọ dài.

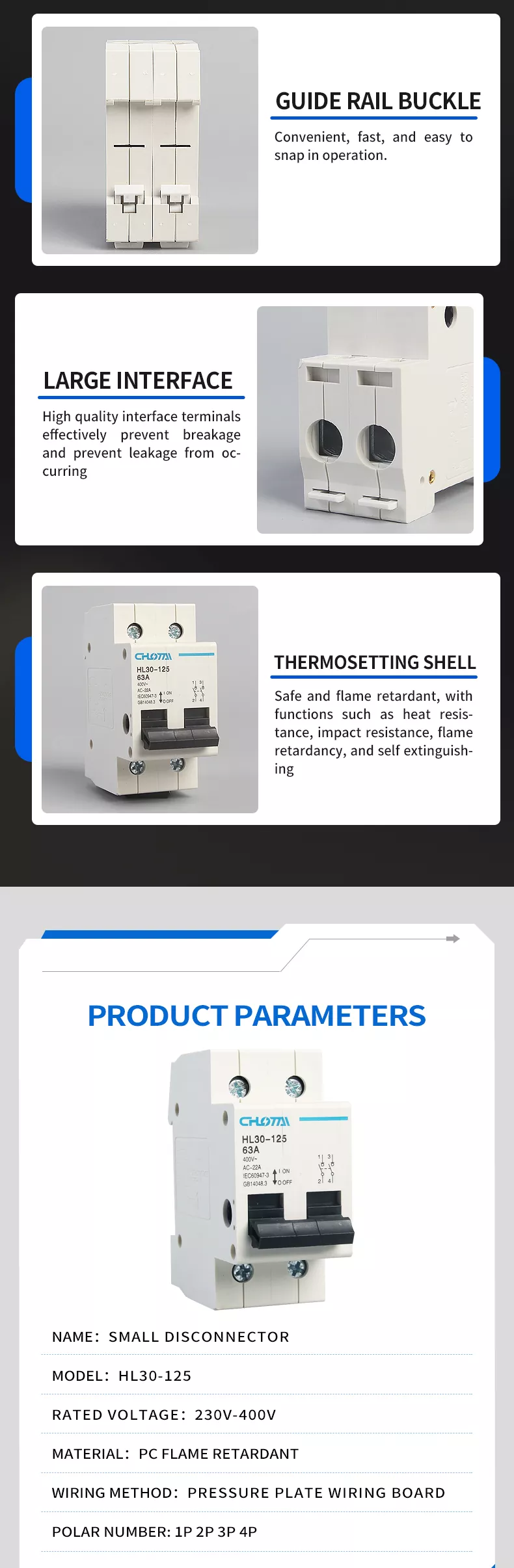

KHỐI THIẾT BỊ CHẤT LƯỢNG CAO

Sử dụng thiết bị đầu cuối dây tấm áp suất chất lượng cao, nó không chỉ đảm bảo độ dẫn điện mạnh mà còn giảm tổn thất. Diện tích tiếp xúc lớn ngăn ngừa đứt và rò rỉ dây một cách hiệu quả, có khả năng chống quá tải mạnh và ổn định hiệu suất. Hệ thống dây điện đơn giản, cho phép lắp đặt dễ dàng và nhanh chóng, đảm bảo hoạt động an toàn và đáng tin cậy của thiết bị. bộ ngắt kết nối.

CÓ THỂ SỬ DỤNG VỚI DIN RAIL

Nó có thể được lắp đặt bằng ray dẫn hướng tiêu chuẩn DIN35mm phổ dụng, mở ra nhiều tình huống sử dụng hơn. Đường ray DIN thiết kế lắp đặt tương thích với nhiều tủ phân phối và thiết bị điện khác nhau, dễ dàng lắp đặt và sử dụng tháo gỡ, không cần các công cụ phức tạp, thích hợp triển khai nhanh chóng trong các tình huống khác nhau.

DỄ DÀNG CÀI ĐẶT & ĐẢM BẢO DÂY

Bộ ngắt kết nối phù hợp với đường ray dẫn hướng tiêu chuẩn DIN35mm, dễ dàng lắp đặt và tháo gỡ. Mô hình 2P là được thiết kế cho hệ thống một pha 220V/400V, kết nối một dây có điện và một dây trung tính (hoặc hai dây có điện). các sơ đồ nối dây rõ ràng và trực quan, với các đầu cuối phía trên dành cho đầu vào nguồn điện và các đầu cuối phía dưới để cấp nguồn ổ cắm, có thể tránh nối dây sai một cách hiệu quả. Các thiết bị đầu cuối bằng đồng chất lượng cao chắc chắn và đáng tin cậy, không dễ dàng lỏng lẻo dưới sự rung động lâu dài, đảm bảo hoạt động an toàn và ổn định.

THÔNG SỐ SẢN PHẨM

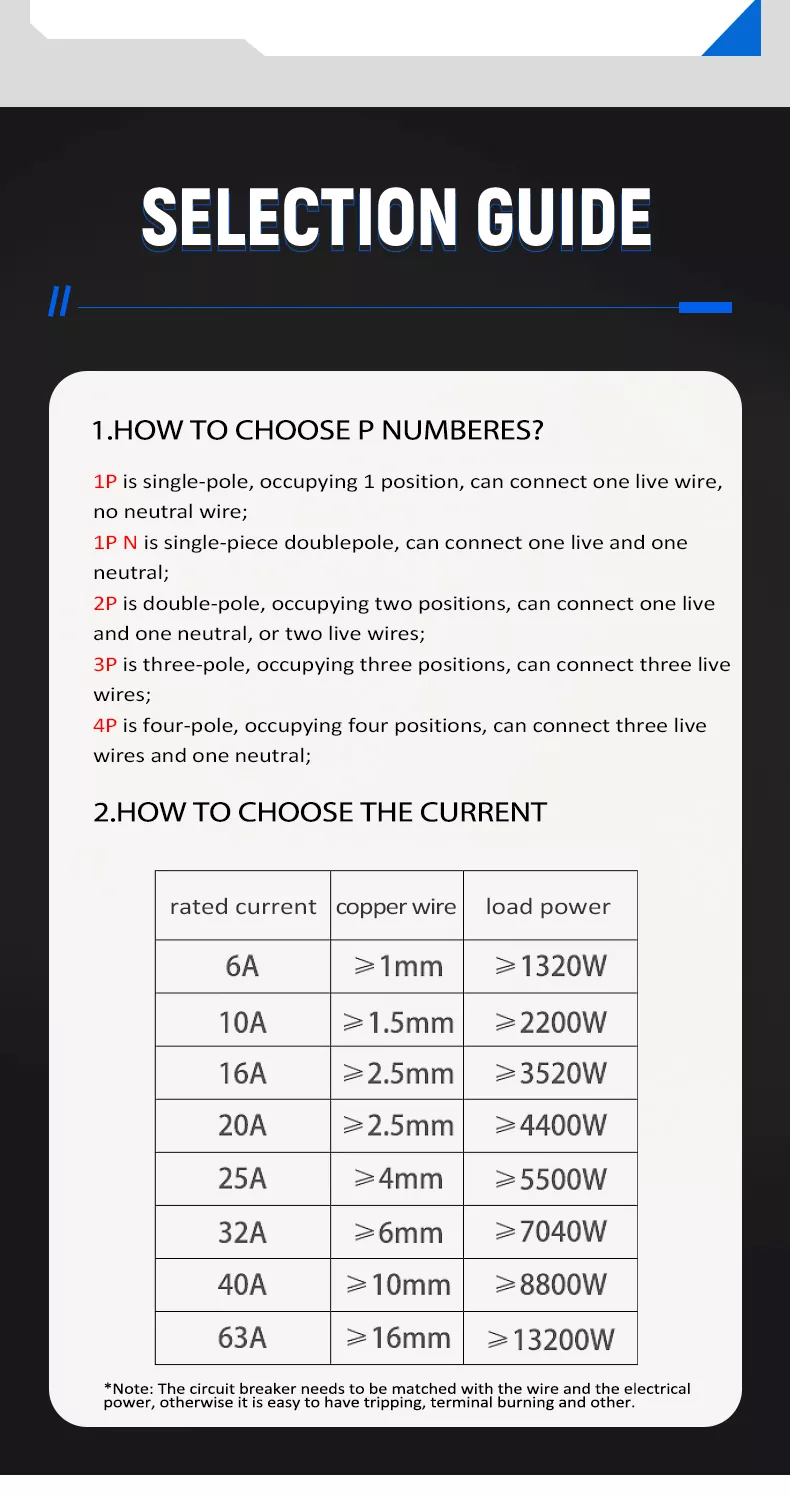

HƯỚNG DẪN LỰA CHỌN

Làm thế nào để chọn số P?

◦ 1P: Đơn cực, chiếm 1 vị trí, có thể nối 1 dây có điện, không nối được dây trung tính.

◦ 1P N: Cực kép đơn mảnh, có thể nối một cực trực tiếp và một cực trung tính.

◦ 2P: Hai cực, chiếm hai vị trí, có thể kết nối một dây có điện và một dây trung tính hoặc hai dây có điện (loại này sản phẩm).

◦ 3P: Ba cực, chiếm ba vị trí, có thể nối ba dây mang điện.

◦ 4P: Bốn cực, chiếm bốn vị trí, có thể kết nối ba dây mang điện và một dây trung tính.

Cách chọn hiện tại

Lưu ý: Bộ ngắt kết nối cần phải phù hợp với dây và nguồn điện, nếu không rất dễ xảy ra sự cố vấp ngã, đốt thiết bị đầu cuối và các vấn đề khác.

SƠ ĐỒ DÂY

Kết nối các cực đầu vào (trên cùng) với nguồn điện (Trực tiếp: Đỏ, Trung tính: Xanh lam).

Kết nối các cực đầu ra (phía dưới) với tải (Trực tiếp: Đỏ, Trung tính: Xanh lam).

Đảm bảo hệ thống dây điện chắc chắn và đáng tin cậy, đồng thời dây điện trực tiếp/trung tính được kết nối chính xác.

Gắn bộ ngắt kết nối vào thanh ray DIN 35mm tiêu chuẩn trong hộp phân phối.

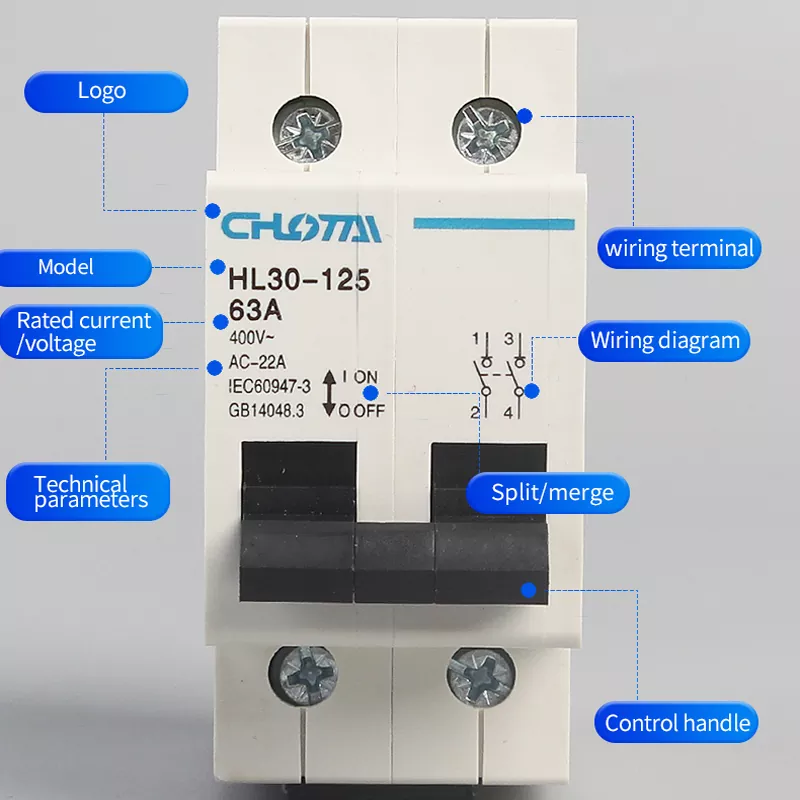

Đánh dấu thiết bị đầu cuối rõ ràng và hệ thống dây điện được tiêu chuẩn hóa giúp việc lắp đặt an toàn và hiệu quả hơn.

ĐƯỢC SỬ DỤNG RỘNG RÃI

Bộ ngắt kết nối công tắc đường ray DIN 2P cực của chúng tôi được sử dụng rộng rãi trong:

• THIẾT BỊ TỔNG HỢP ĐẦU CUỐI: Là công tắc chính cho các thiết bị điện kết hợp đầu cuối.

• MẠCH PHÂN PHỐI & ĐIỀU KHIỂN: Công tắc chính hộp phân phối, cách ly và điều khiển mạch.

• ĐIỀU KHIỂN ĐỘNG CƠ: Điều khiển bật/tắt thủ công cho động cơ công suất nhỏ.

• HỆ THỐNG CHIẾU SÁNG: Công tắc chính mạch chiếu sáng, bảo vệ cách ly.

• NHÀ Ở: Công tắc chính hộp phân phối tại nhà, cách ly mạch điện trong quá trình bảo trì.

• TÒA NHÀ THƯƠNG MẠI: Hệ thống phân phối điện thương mại, mạch điều khiển và cách ly.

Câu hỏi thường gặp

1. CHỨC NĂNG CHÍNH CỦA SẢN PHẨM NÀY LÀ GÌ?

Nó chủ yếu được sử dụng như một công tắc chính trong các thiết bị điện kết hợp đầu cuối, cung cấp mạch điện đáng tin cậy bảo vệ cách ly cho các mạch phân phối và điều khiển, điều khiển động cơ, thiết bị điện nhỏ và chiếu sáng hệ thống. Nó không có chức năng bảo vệ ngắn mạch, tập trung vào cách ly mạch an toàn và bật / tắt thủ công kiểm soát.

2.Dòng điện và điện áp định mức là bao nhiêu?

Model 2P này có dòng điện định mức 63A và điện áp định mức 230V-400V AC, phù hợp với hệ thống điện 50Hz.

3.PHẠM VI NHIỆT ĐỘ HOẠT ĐỘNG LÀ GÌ?

Sản phẩm có thể hoạt động ổn định trong khoảng nhiệt độ rộng từ -35oC đến 70oC, phù hợp với nhiều môi trường khắc nghiệt khác nhau.

4. PHƯƠNG PHÁP LẮP ĐẶT LÀ GÌ?

Nó hỗ trợ lắp ray DIN 35mm tiêu chuẩn, với hệ thống dây điện đơn giản và lắp đặt nhanh chóng, tương thích với tất cả hộp phân phối.

5.TUỔI THỌ DỊCH VỤ CỦA BỘ KẾT NỐI NÀY LÀ BAO LÂU?

Nó được thử nghiệm trong 1500 vòng đời điện và 8500 vòng đời cơ học, đảm bảo tuổi thọ lâu dài trong điều kiện điều kiện hoạt động bình thường.

6. SẢN PHẨM NÀY TUÂN THỦ NHỮNG TIÊU CHUẨN NÀO?

Sản phẩm này tuân thủ tiêu chuẩn quốc tế IEC60947-3 và tiêu chuẩn quốc gia GB14048.3, đảm bảo chất lượng sản phẩm và an toàn.
