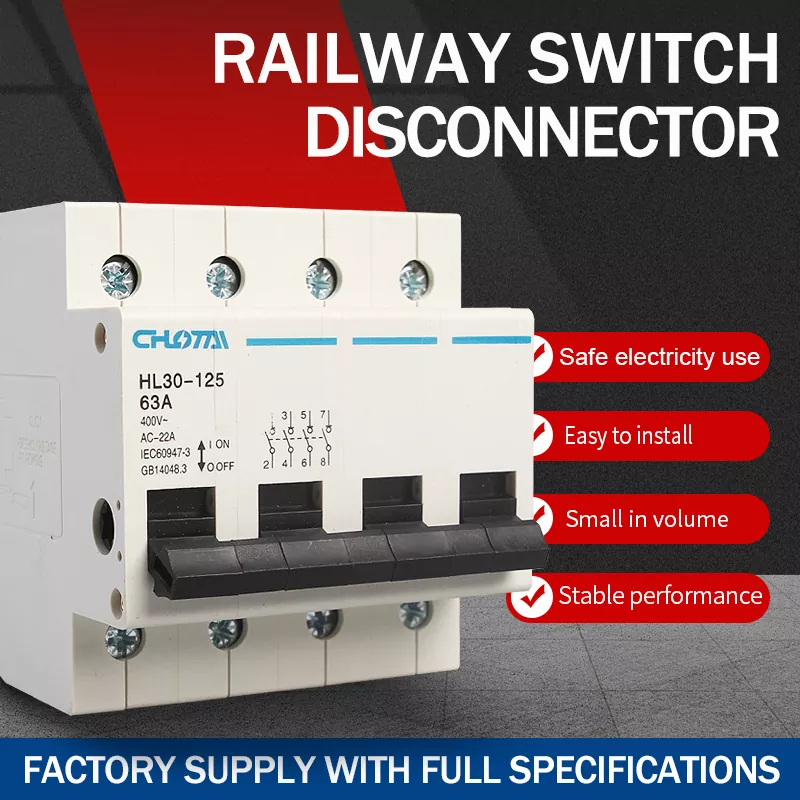

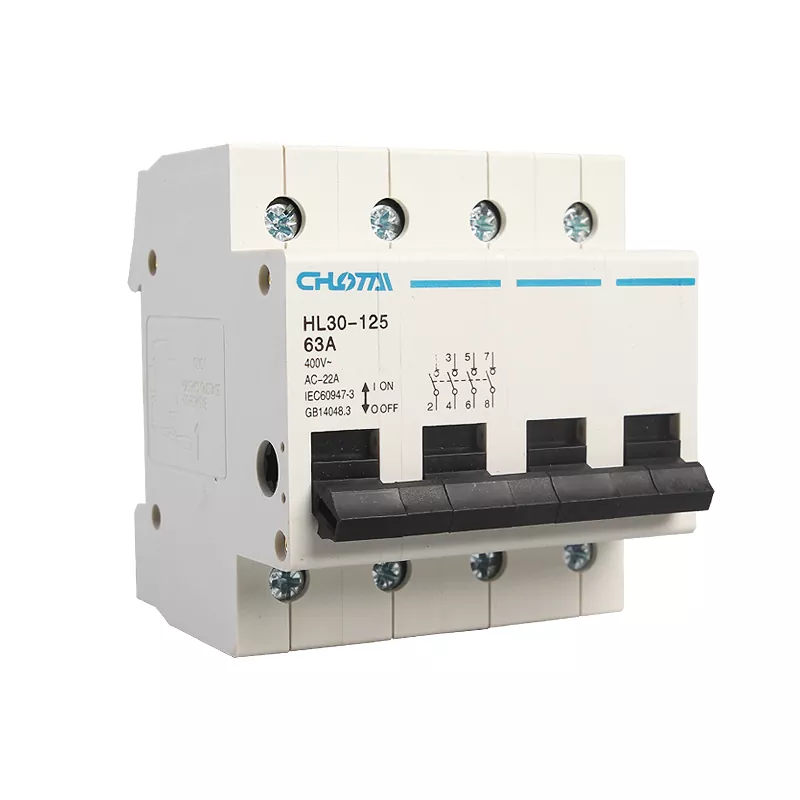

Bộ ngắt kết nối công tắc đường ray DIN 4P cực

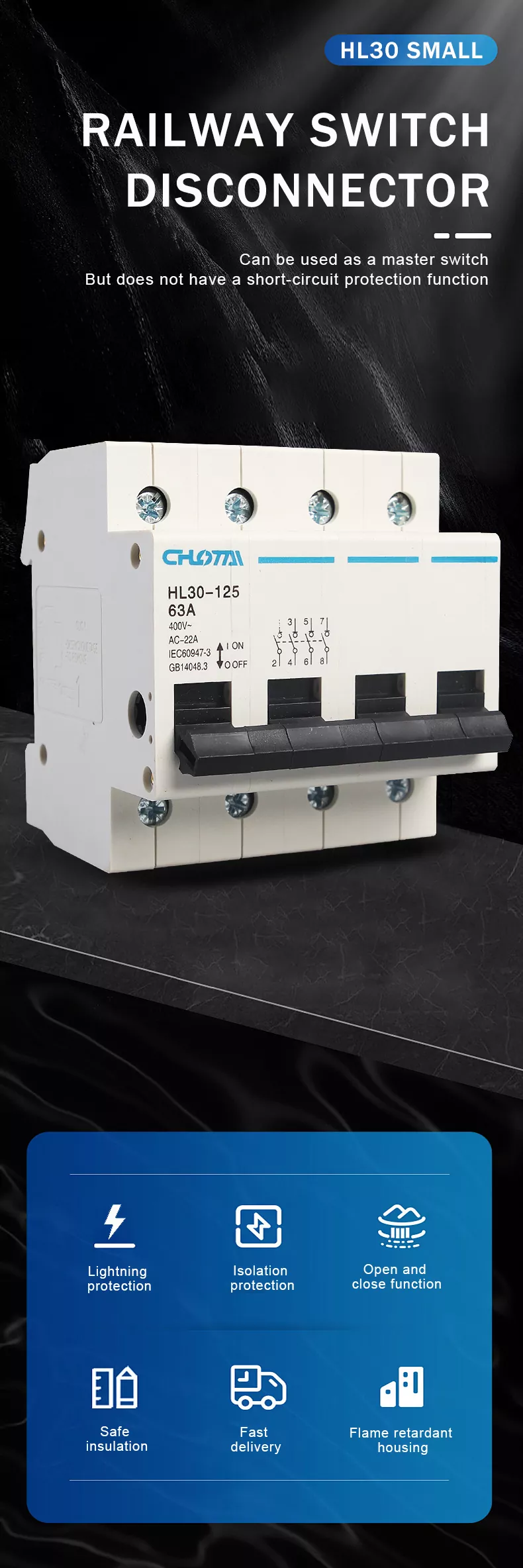

Bộ ngắt kết nối công tắc đường ray DIN 4P cực của chúng tôi là thiết bị điều khiển và cách ly mạch hiệu suất cao dành riêng cho Hệ thống điện 3 pha 4 dây 400V. Là một công tắc chính trong hộp số tổ hợp đầu cuối, nó cung cấp mạch điện đáng tin cậy cách ly, điều khiển bật/tắt và bảo vệ rò rỉ (lưu ý: không có chức năng bảo vệ ngắn mạch). Áp dụng độ chính xác kỹ thuật và vật liệu chất lượng cao, nó có tay cầm loại D mở rộng để vận hành thoải mái, giao diện lớn thiết bị đầu cuối để nối dây an toàn và vỏ chịu nhiệt để đảm bảo an toàn tối đa. Nó được sử dụng rộng rãi trong các tủ phân phối, điều khiển thiết bị công nghiệp, hệ thống điện đường sắt và phân phối điện thương mại, đảm bảo ổn định, an toàn quản lý mạch.

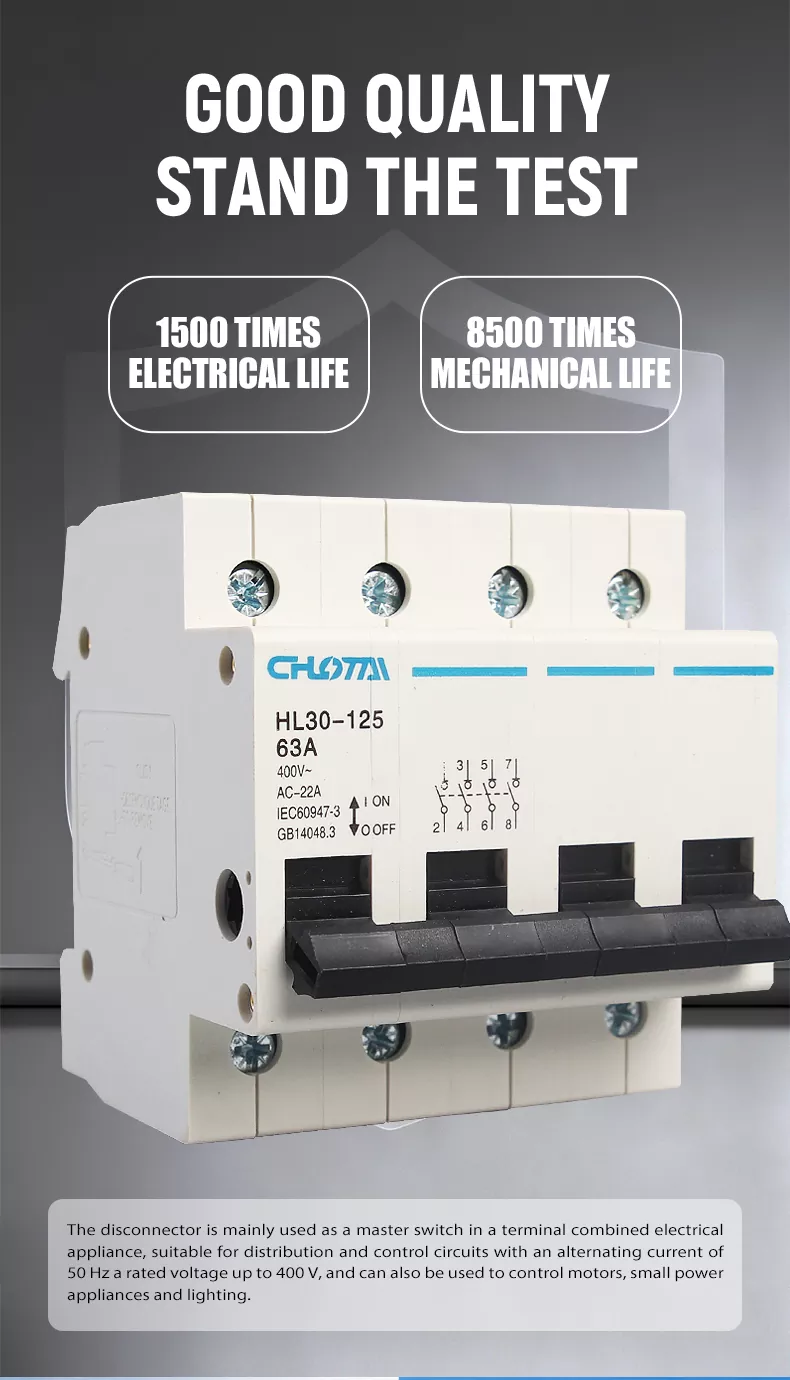

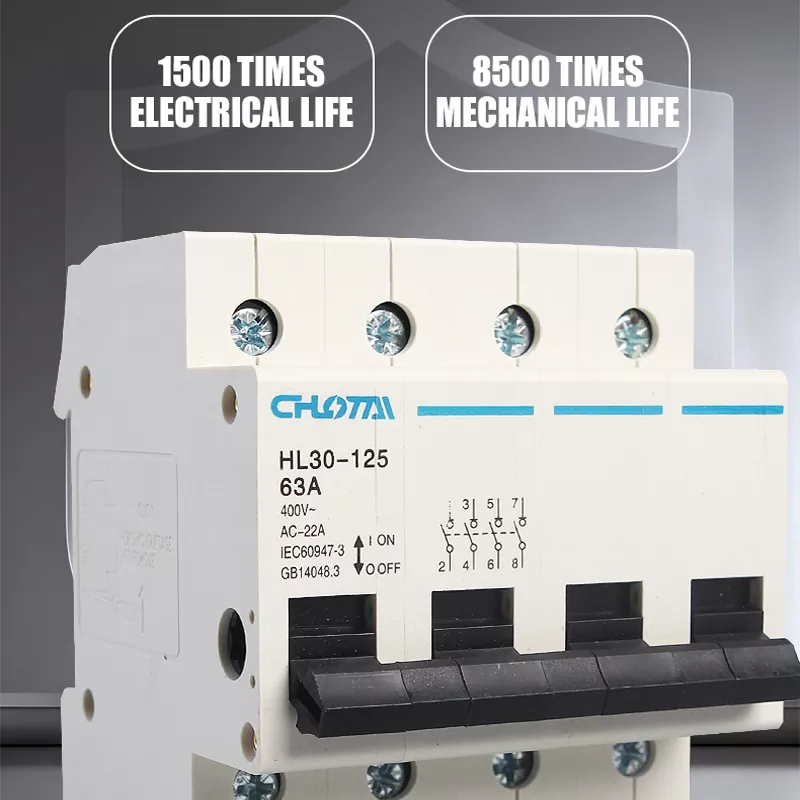

NÂNG CẤP CHẤT LƯỢNG MỚI & BỀN BỈ HƠN

Công tắc ngắt kết nối HL30-125 của chúng tôi đã trải qua quá trình nâng cấp chất lượng toàn diện. Được thiết kế chính xác từ trong ra ngoài, mọi thành phần đều được kiểm tra nghiêm ngặt từ khâu lựa chọn vật liệu đến khâu lắp ráp cuối cùng. Nó tự hàoTuổi thọ điện gấp 1500 lần VàTuổi thọ cơ học 8500 lần, được thử nghiệm để đáp ứng các tiêu chuẩn ngành. Vỏ nhiệt PC mang lại khả năng chịu nhiệt, chống va đập tuyệt vời, và hiệu suất tự dập tắt, trong khi các cực bằng đồng có độ dẫn điện cao đảm bảo truyền dòng điện ổn định. Mỗi sản phẩm vượt qua các bài kiểm tra lão hóa nghiêm ngặt, kiểm tra cách điện và kiểm tra hiệu suất cơ học trước khi giao hàng, cho phép hoạt động ổn định lâu dài trong môi trường công nghiệp và đường sắt khắc nghiệt.

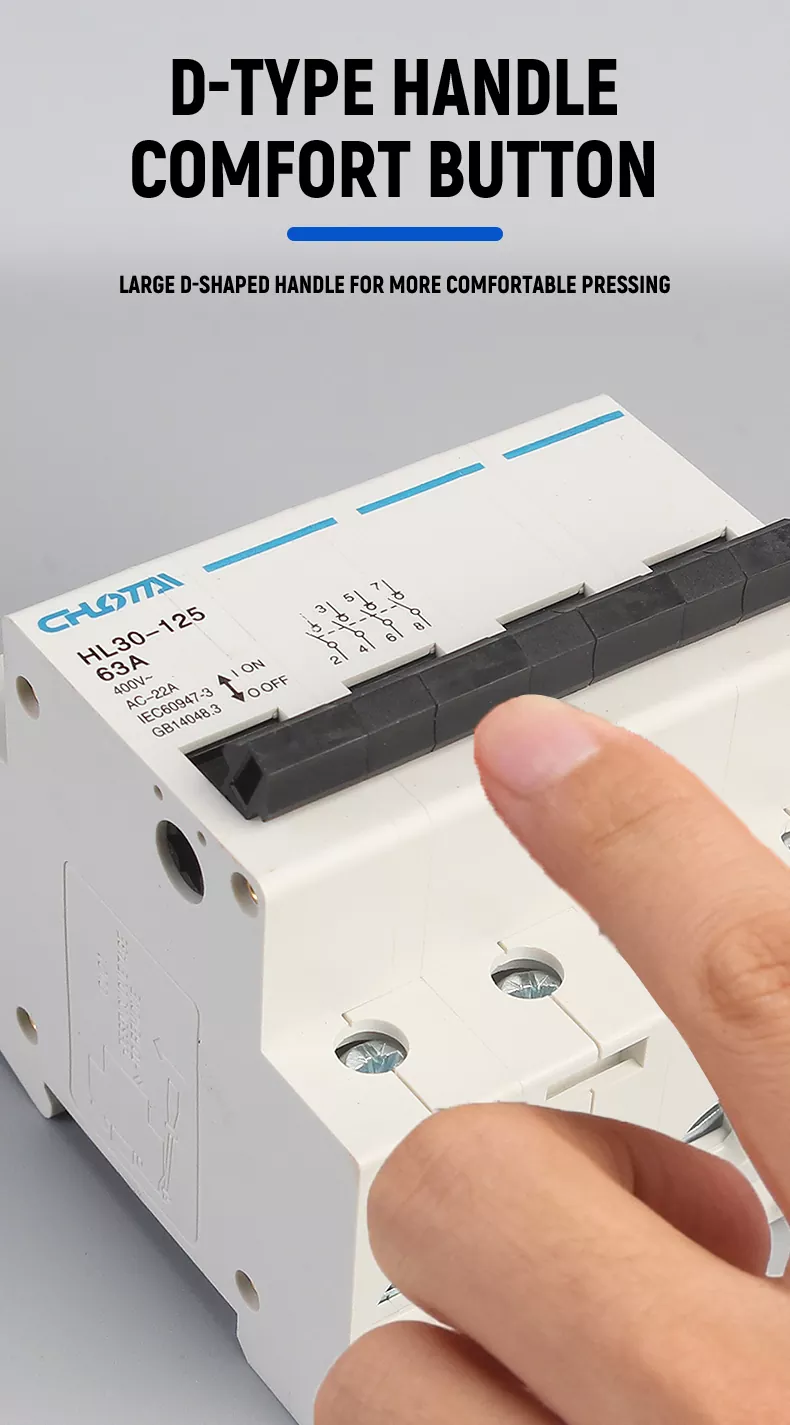

TAY CẦM D-TYPE TIỆN DỤNG CHO VẬN HÀNH THOẢI MÁI

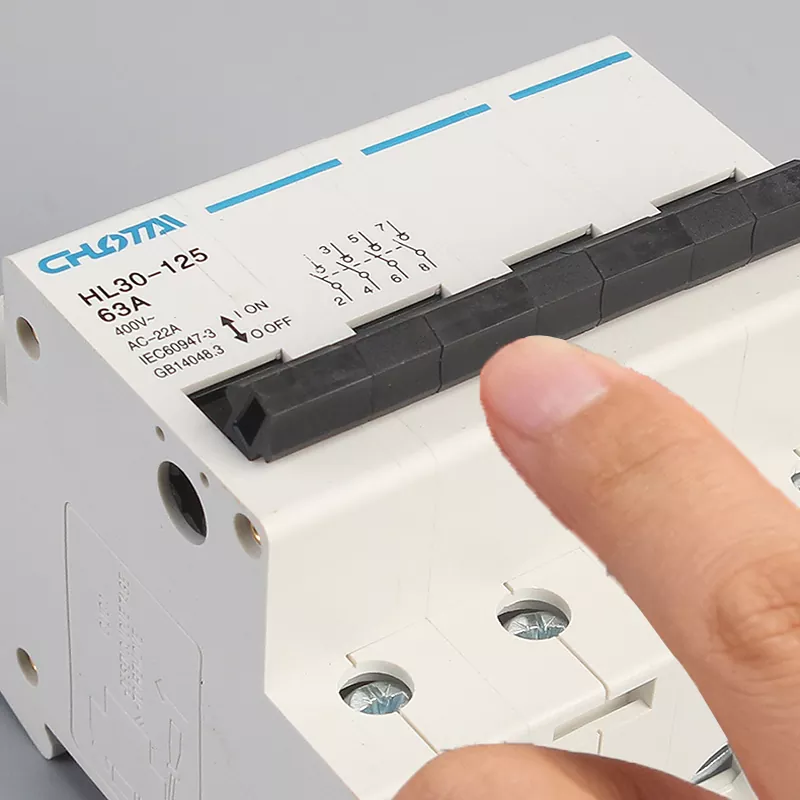

Được trang bị tay cầm mở rộng hình chữ D lớn được thiết kế để phù hợp với thói quen vận hành của con người. Độ cong của tay cầm cong cải thiện sự thoải mái khi vận hành, giảm mệt mỏi khi chuyển đổi thường xuyên. Tay cầm có độ bền cao màu đen là chống mài mòn và bền bỉ, có vạch bật/tắt rõ ràng, giúp bạn dễ dàng vận hành trong nhiều môi trường làm việc khác nhau.

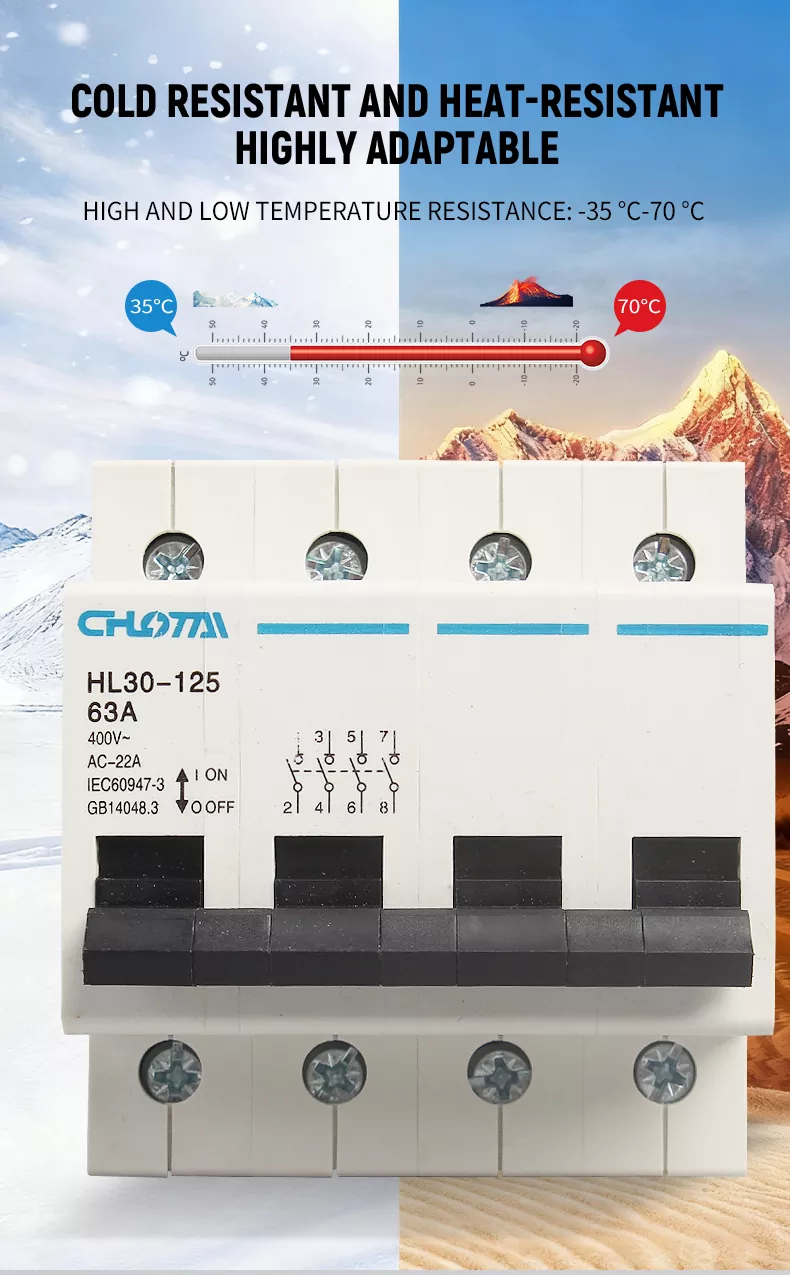

KHẢ NĂNG THÍCH ỨNG NHIỆT ĐỘ RỘNG

Công tắc ngắt kết nối HL30-125 có khả năng chịu nhiệt độ cao và thấp tuyệt vời, với nhiệt độ hoạt động phạm vi của-35°C đến 70°C. Nó hoạt động ổn định ở vùng cực lạnh (vùng núi cao) và nhiệt độ cao (sa mạc, xưởng công nghiệp) môi trường, đảm bảo hiệu suất cách ly và kiểm soát đáng tin cậy trong mọi điều kiện khí hậu.

SẢN PHẨM CỦA CHÚNG TÔI VS. SẢN PHẨM KHÁC

ƯU ĐIỂM CỐT LÕI

1. BẢO VỆ CÁCH GIẢI QUYẾT & RÒ RỈ: Cách ly mạch đáng tin cậy, ngăn chặn hiệu quả các nguy cơ rò rỉ và đảm bảo sử dụng điện an toàn.

2. VỎ CHỐNG CHÁY: Vật liệu nhiệt rắn PC có độ bền cao, ức chế quá trình cháy và ngăn ngừa cháy nổ.

3. LẮP ĐẶT DỄ DÀNG: Lắp đặt đường ray DIN35mm tiêu chuẩn, thiết kế khóa gắn vào, lắp đặt nhanh chóng và không cần dụng cụ.

4. CUỘC SỐNG DÀI HẠN: 1500 chu kỳ điện và 8500 chu kỳ cơ, bền bỉ cho thời gian sử dụng lâu dài.

5. PHẠM VI ỨNG DỤNG RỘNG: Thích hợp cho hệ thống 3 pha 4 dây 400V, được sử dụng làm công tắc chính trong hộp số tổ hợp đầu cuối.

6. CHỨNG NHẬN TUÂN THỦ: Đạt tiêu chuẩn quốc tế IEC60947-3 và GB14048.3, đảm bảo chất lượng và an toàn.

SÁU ĐIỂM BÁN CỐT LÕI

• BẢO VỆ CÁCH CÁCH: Cách ly mạch hiệu quả để ngăn ngừa rủi ro rò rỉ và đoản mạch.

• CHỐNG Sét: Chức năng chống sét tích hợp, bảo vệ mạch điện khỏi hư hỏng do đột biến.

• NHÀ CHỐNG CHÁY: Chất liệu PC có độ bền cao, chịu nhiệt và tự dập lửa, đảm bảo an toàn.

• CÁCH NHIỆT AN TOÀN: Hiệu suất cách nhiệt tuyệt vời, ngăn ngừa nguy cơ điện giật.

• TAY TAY MỞ RỘNG: Thiết kế công thái học, vận hành thoải mái và dễ dàng.

• THÔNG SỐ KỸ THUẬT ĐẦY ĐỦ: Các model tùy chọn 1P/2P/3P/4P, dòng điện định mức 63A, đáp ứng nhu cầu ứng dụng đa dạng.

VỎ CHỐNG CHÁY CHẮC CHẮN & CHÁY

Vỏ được làm bằng nhựa nhiệt rắn chống cháy PC hiệu suất cao, bề mặt nhẵn và không có gờ sau khi xử lý tốt. Nó có tính năng chịu nhiệt, chống va đập và đặc tính tự dập tắt vượt trội, ngăn chặn hiệu quả các vụ cháy do mạch điện bất thường. Chất liệu này còn có khả năng chống lão hóa và chống ăn mòn, đảm bảo sử dụng an toàn lâu dài trong các môi trường công nghiệp và đường sắt phức tạp khác nhau.

ĐẦU NỐI CÓ ĐỘ DẪN CAO & DỄ DÀNG DÂY

Được trang bị các đầu nối dây đồng có độ dẫn điện lớn áp dụng thiết kế bảng dây tấm áp lực. Cái lớn không gian giao diện chứa các dây dày, đảm bảo hệ thống dây điện an toàn và chắc chắn, ngăn ngừa đứt gãy và hư hỏng một cách hiệu quả. rò rỉ. Các thiết bị đầu cuối có khả năng chịu quá tải mạnh, giảm tổn thất điện năng và đảm bảo truyền tải dòng điện ổn định.

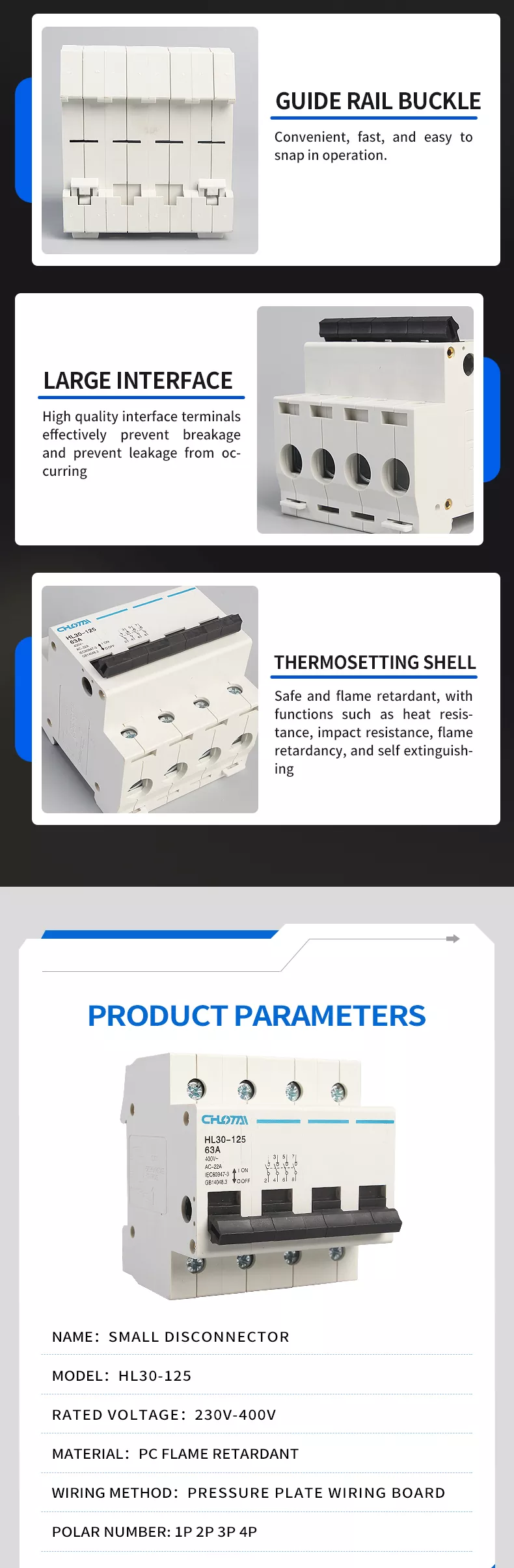

GẮN DIN RAIL TIÊU CHUẨN

Được thiết kế để lắp đặt ray dẫn hướng tiêu chuẩn DIN35mm phổ biến, có khóa gài tiện lợi. Nó tương thích với tất cả các tủ phân phối tiêu chuẩn, hộp điều khiển điện và thiết bị đường sắt, cho phép thực hiện nhanh chóng, không cần dụng cụ lắp đặt và tháo gỡ, thích hợp để triển khai nhanh chóng trong các tình huống phân phối điện khác nhau.

THÔNG SỐ SẢN PHẨM

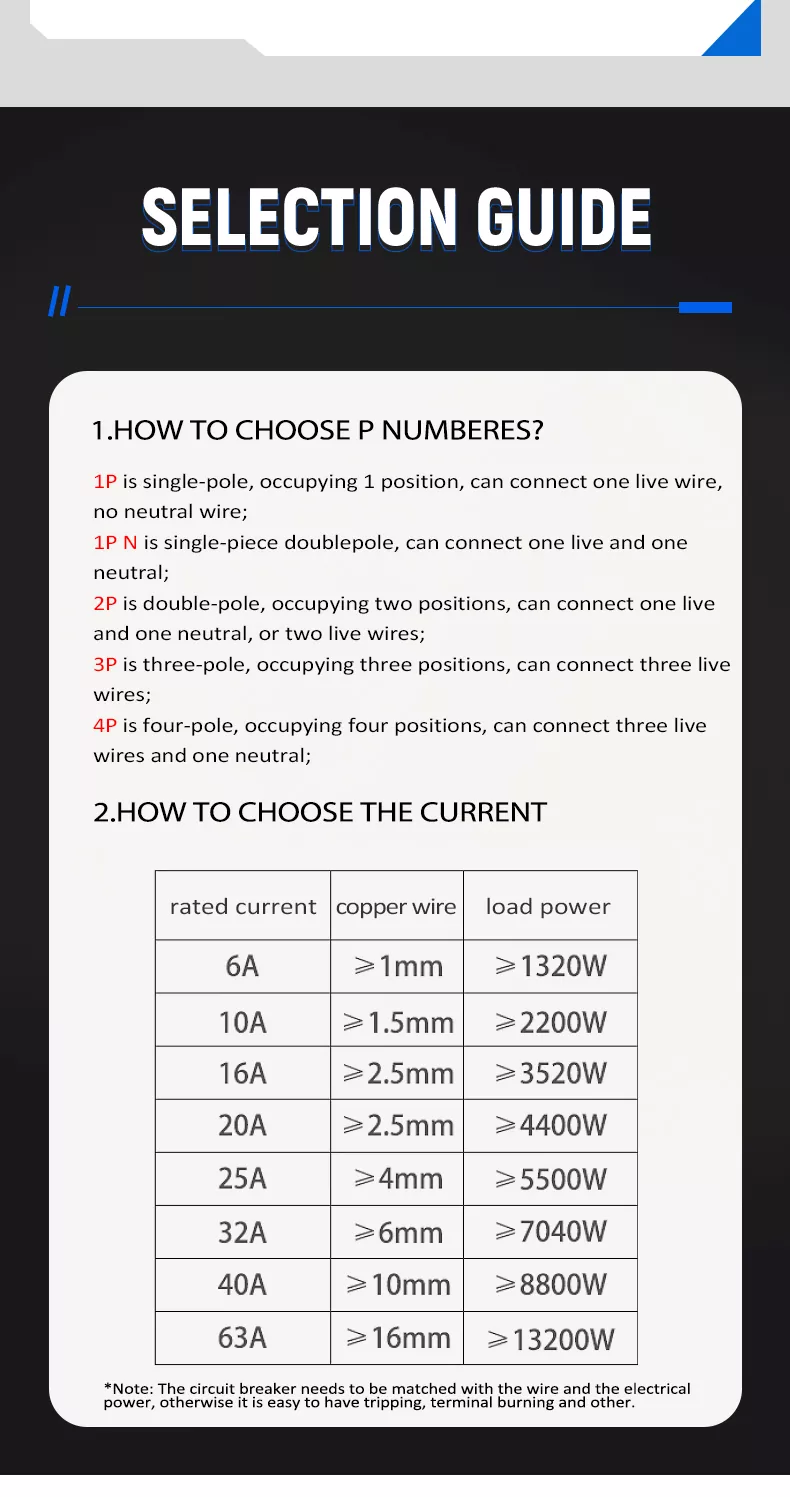

HƯỚNG DẪN LỰA CHỌN

1. Cách chọn số cực (số P)?

• 1P: Một cực, 1 vị trí, cho 1 dây có điện (không có dây trung tính).

• 1P+N: 1 cực 2 cực, 1 vị trí, cho 1 dây có điện + 1 dây trung tính.

• 2P: Cực đôi, 2 vị trí, cho 1 dây có điện + 1 dây trung tính (hoặc 2 dây có điện).

• 3P: Ba cực, 3 vị trí, cho 3 dây mang điện.

• 4P: Bốn cực, 4 vị trí, cho 3 dây có điện + 1 dây trung tính (sản phẩm này, phù hợp với hệ thống 3 pha 4 dây 400V).

2. Làm thế nào để chọn dòng điện?

Khớp định mức dòng điện của công tắc ngắt kết nối với mặt cắt dây đồng và công suất tải để tránh quá nhiệt hoặc hư hỏng thiết bị. Tham khảo bảng dưới đây:

Lưu ý: Công tắc ngắt kết nối phải phù hợp với dây và nguồn điện để tránh hiện tượng quá nhiệt, thiết bị đầu cuối cháy hoặc hư hỏng thiết bị.

Câu hỏi thường gặp

1. CHỨC NĂNG CHÍNH CỦA THIẾT BỊ 4P HL30-125 NÀY LÀ GÌ?

Nó chủ yếu được sử dụng như mộtcông tắc chính trong thiết bị kết hợp thiết bị đầu cuối, cung cấp đáng tin cậybảo vệ cách ly , bảo vệ rò rỉvà điều khiển bật/tắt mạch. Nó không có chức năng bảo vệ ngắn mạch và phù hợp với nguồn điện AC 50Hz hệ thống lên đến 400V, được sử dụng trong các mạch phân phối, điều khiển động cơ và hệ thống chiếu sáng thiết bị điện nhỏ.

2. THÔNG SỐ KỸ THUẬT CHÍNH CỦA SẢN PHẨM NÀY LÀ GÌ?

Đây là model 4P 63A có điện áp định mức 400V~, loại sử dụng AC-22A, tuổi thọ điện 1500 lần, tuổi thọ cơ học 8500 lần và dải nhiệt độ hoạt động từ -35°C đến 70°C. Nó hỗ trợ cực tùy chọn 1P/2P/3P/4P những con số.

3. NÓ ÁP DỤNG PHƯƠNG PHÁP LẮP ĐẶT NÀO?

Nó hỗ trợLắp ray dẫn hướng tiêu chuẩn DIN35mm với thiết kế khóa cài. Cài đặt nhanh chóng, không cần công cụ và tương thích với tất cả các bản phân phối tiêu chuẩn tủ và thiết bị điện.

4. NÓ CÓ CHỨC NĂNG CHỐNG RÒ RÁC VÀ SÉT KHÔNG?

Có, nó được trang bị tích hợpbảo vệ rò rỉ Vàchống sét chức năng, bảo vệ hiệu quả các mạch khỏi nguy cơ rò rỉ và hư hỏng đột biến do sét gây ra.

5. VỎ ĐƯỢC LÀM BẰNG CHẤT LIỆU NÀO VÀ ƯU ĐIỂM CỦA NÓ LÀ GÌ?

Vỏ được làm bằngPC nhựa nhiệt rắn chống cháy, có tính năng chịu nhiệt, chống va đập, chống cháy và đặc tính tự dập tắt. Nó cũng là chống lão hóa và chống ăn mòn, đảm bảo sử dụng an toàn lâu dài trong môi trường khắc nghiệt.

6. SẢN PHẨM NÀY CÓ CHỨNG NHẬN NÀO?

Bộ ngắt kết nối HL30-125 của chúng tôi tuân thủIEC60947-3 VàGB14048.3 tiêu chuẩn quốc tế, đảm bảo chất lượng, an toàn và tin cậy trên thị trường toàn cầu.
