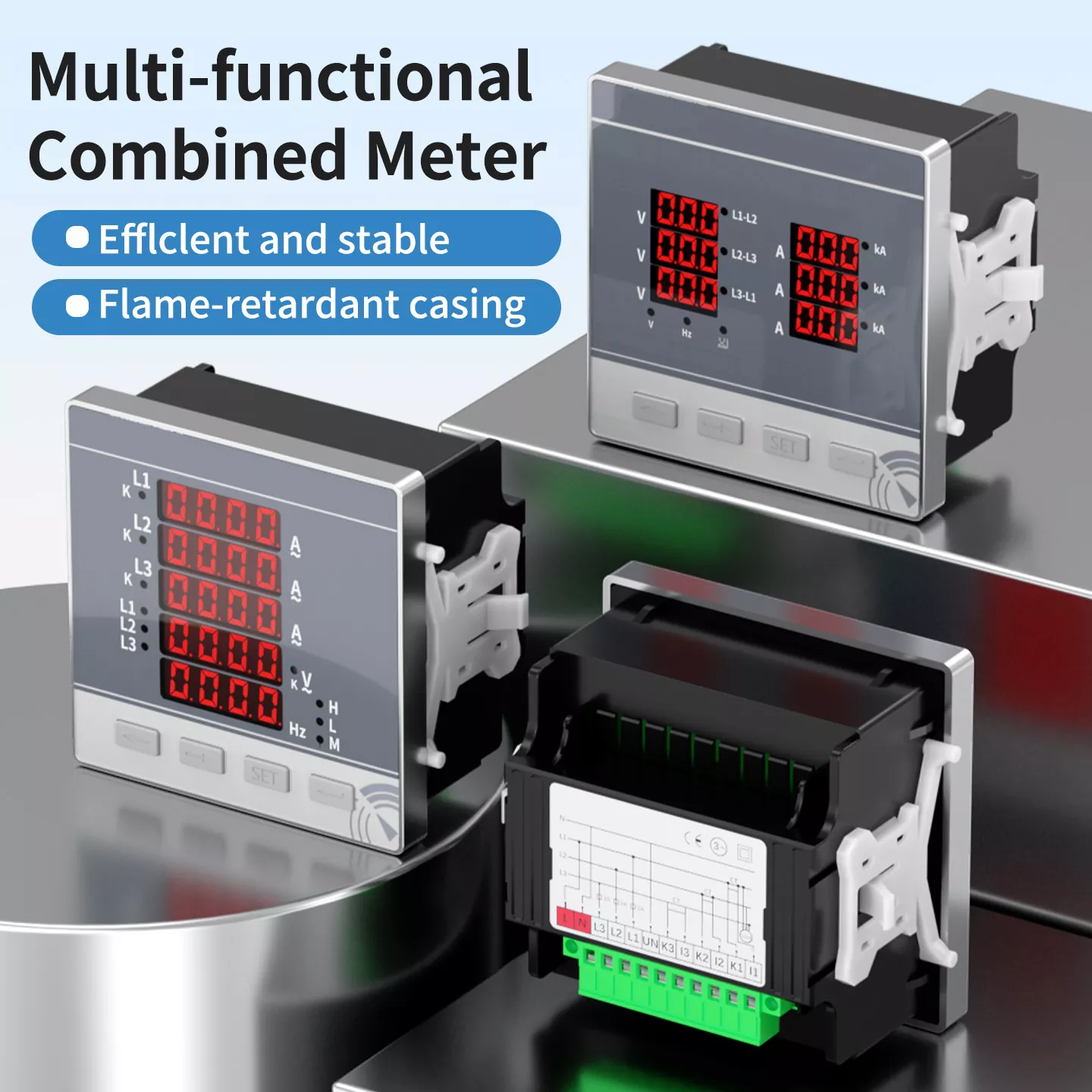

Máy đo kết hợp đa chức năng Em-06

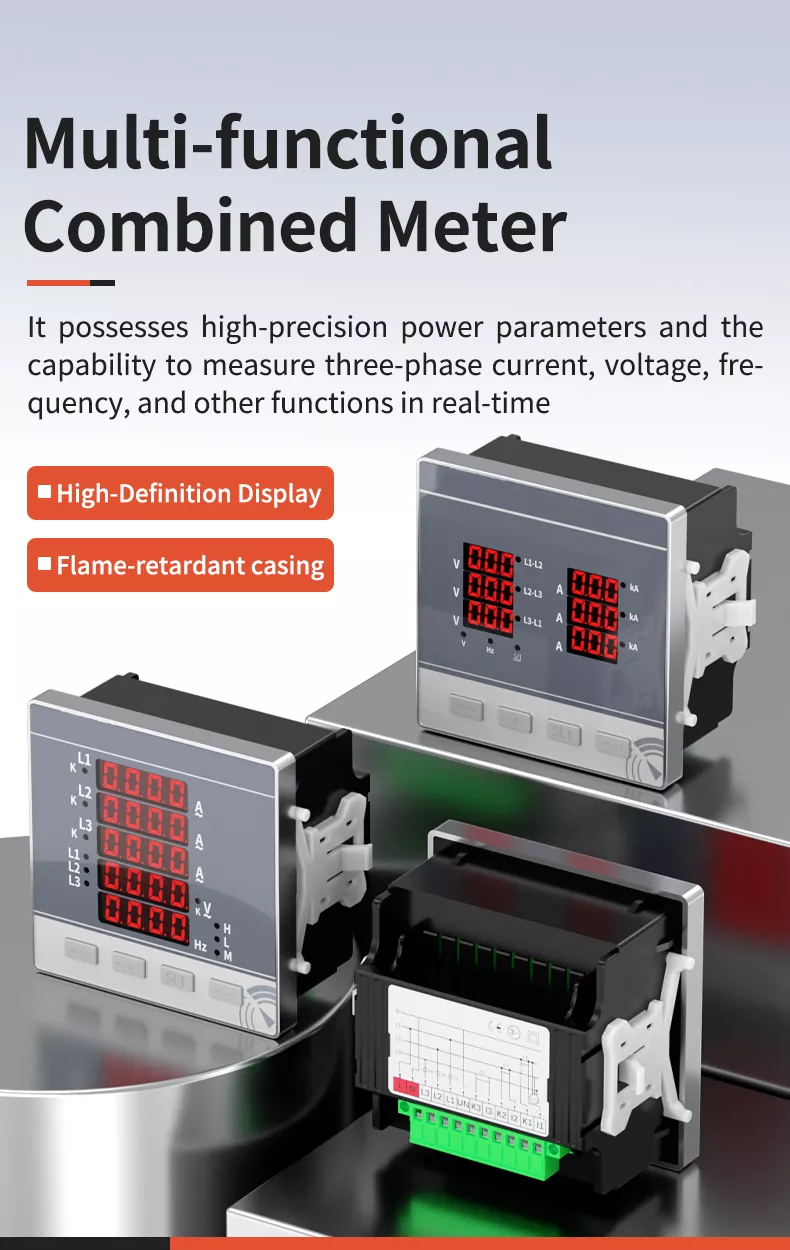

Đồng hồ kết hợp đa chức năng Eton Em-06 này là thiết bị giám sát nguồn điện gắn trên bảng điều khiển được chế tạo cho hệ thống điện ba pha hiện đại hệ thống điện. Nó tích hợp chip đo lường có độ chính xác cao và khối thiết bị đầu cuối chất lượng cao, cho phép thời gian thực giám sát dòng điện ba pha, điện áp, tần số và các thông số chính khác với độ chính xác 0,5 cấp. Với snap-on lắp đặt bảng điều khiển và sơ đồ nối dây rõ ràng, nó giúp đơn giản hóa việc thiết lập cho người dùng mua sắm số lượng lớn, trong khi vỏ chống cháy và kết cấu bền chắc đảm bảo hoạt động an toàn lâu dài trong công nghiệp và thương mại môi trường.

THÔNG SỐ SẢN PHẨM ( THÔNG SỐ KỸ THUẬT )

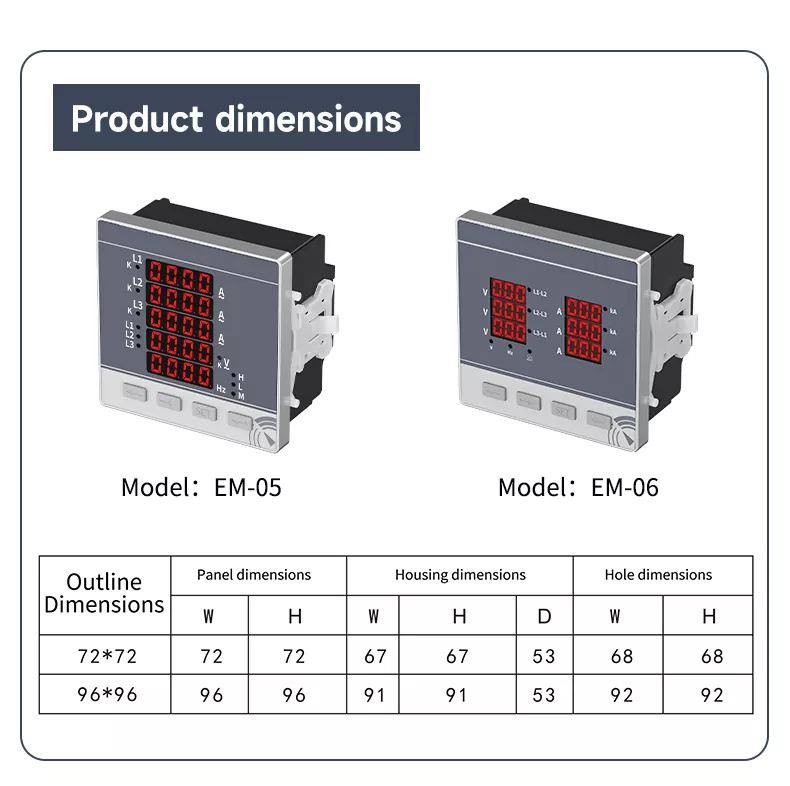

Kích thước sản phẩm

Thông số cốt lõi

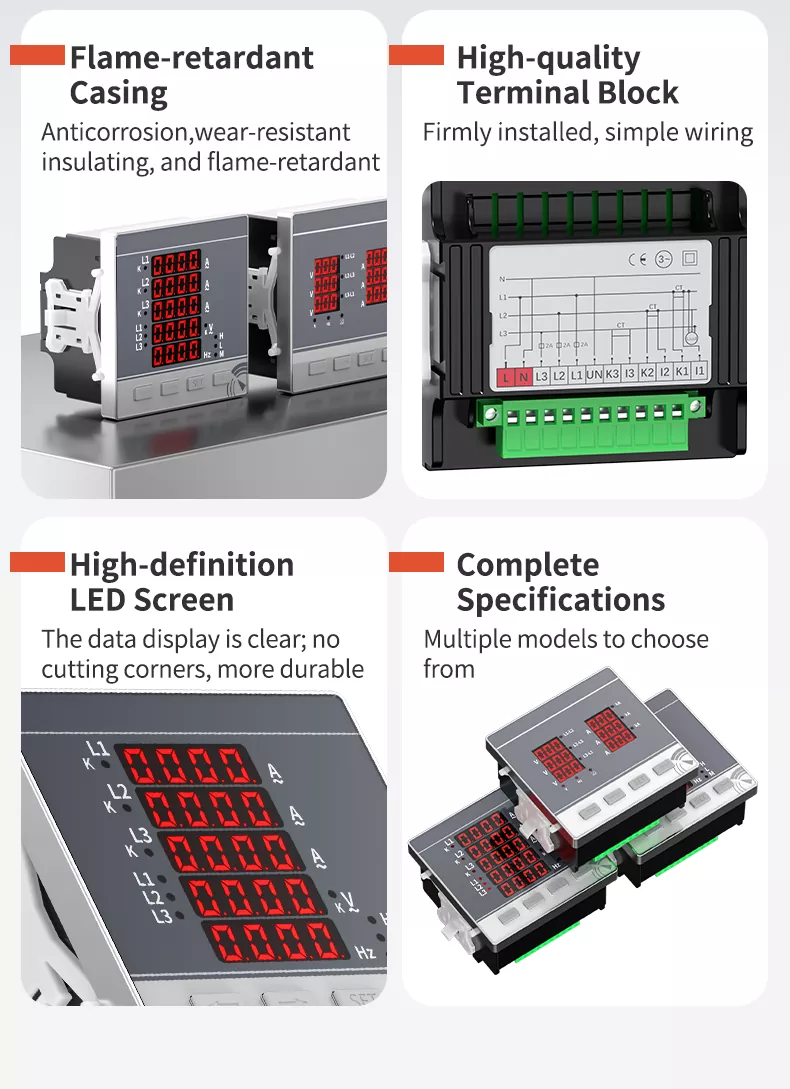

TÍNH NĂNG VÀ ỨNG DỤNG CỦA SẢN PHẨM

Tính năng cốt lõi

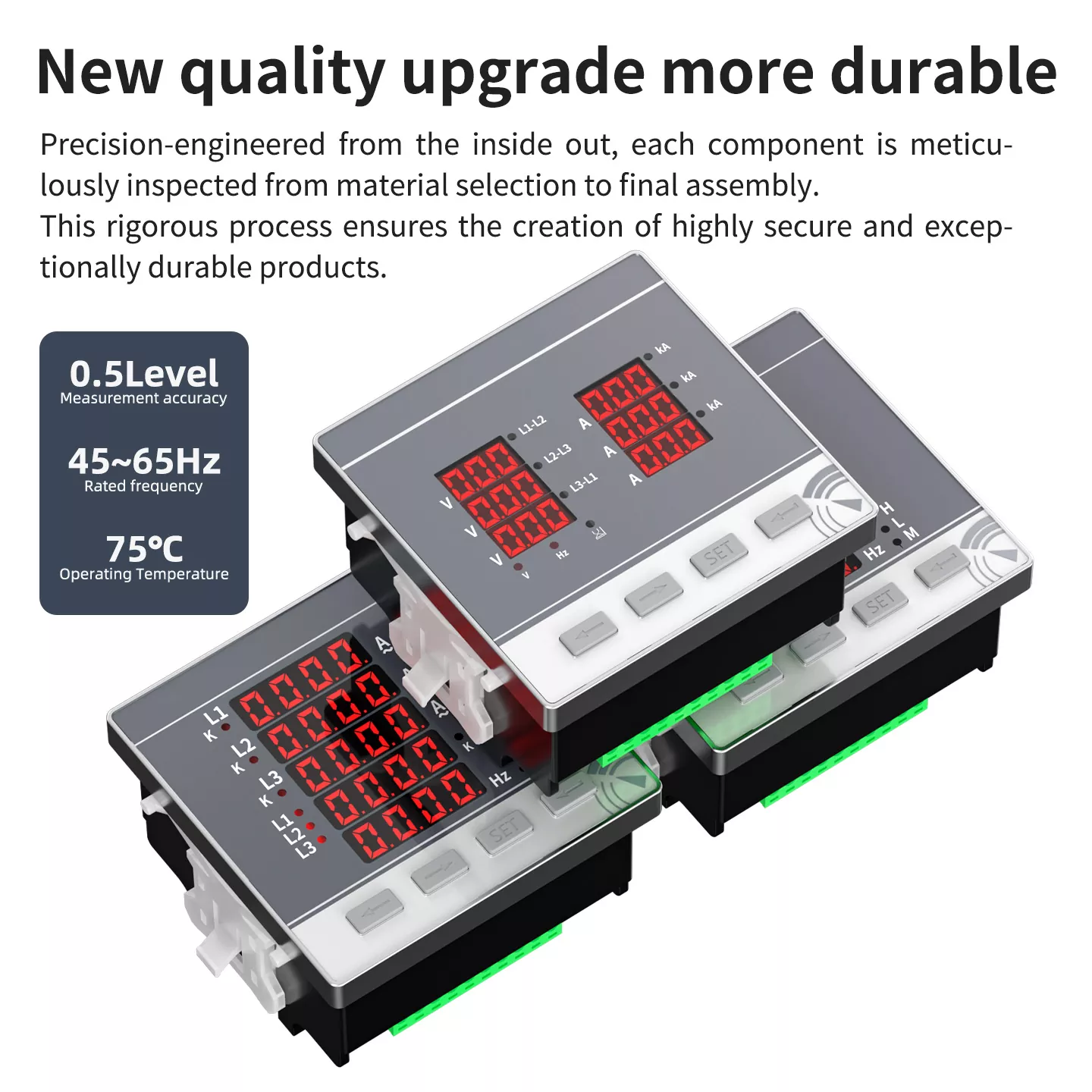

• Độ chính xác cao 0,5 cấp: Cung cấp khả năng giám sát thông số nguồn ba pha ổn định và chính xác, đáp ứng các tiêu chuẩn đo lường công nghiệp.

• Màn hình LED HD: Màn hình LED màu đỏ ký tự lớn với góc nhìn rộng, không có điểm mù, đọc dữ liệu rõ ràng từ mọi hướng.

• An toàn chống cháy: Vỏ PC chống axit và kiềm ngăn ngừa nguy cơ cháy nổ do đoản mạch và quá tải, đảm bảo an toàn lâu dài sử dụng.

• Mạnh mẽ và chống sốc: Vỏ nhựa kỹ thuật có độ bền cao, nhẵn và không có gờ, có khả năng chống sốc và độ bền tuyệt vời.

• Dễ dàng cài đặt: Bảng điều khiển gắn liền với các khối đầu cuối an toàn, hệ thống dây điện gọn gàng và ít bị lỏng hơn.

• Thông số kỹ thuật hoàn chỉnh: Hai mẫu (EM-05 / EM-06) và hai kích thước bảng điều khiển (72×72 / 96×96) để lựa chọn, phù hợp với các loại tủ khác nhau yêu cầu.

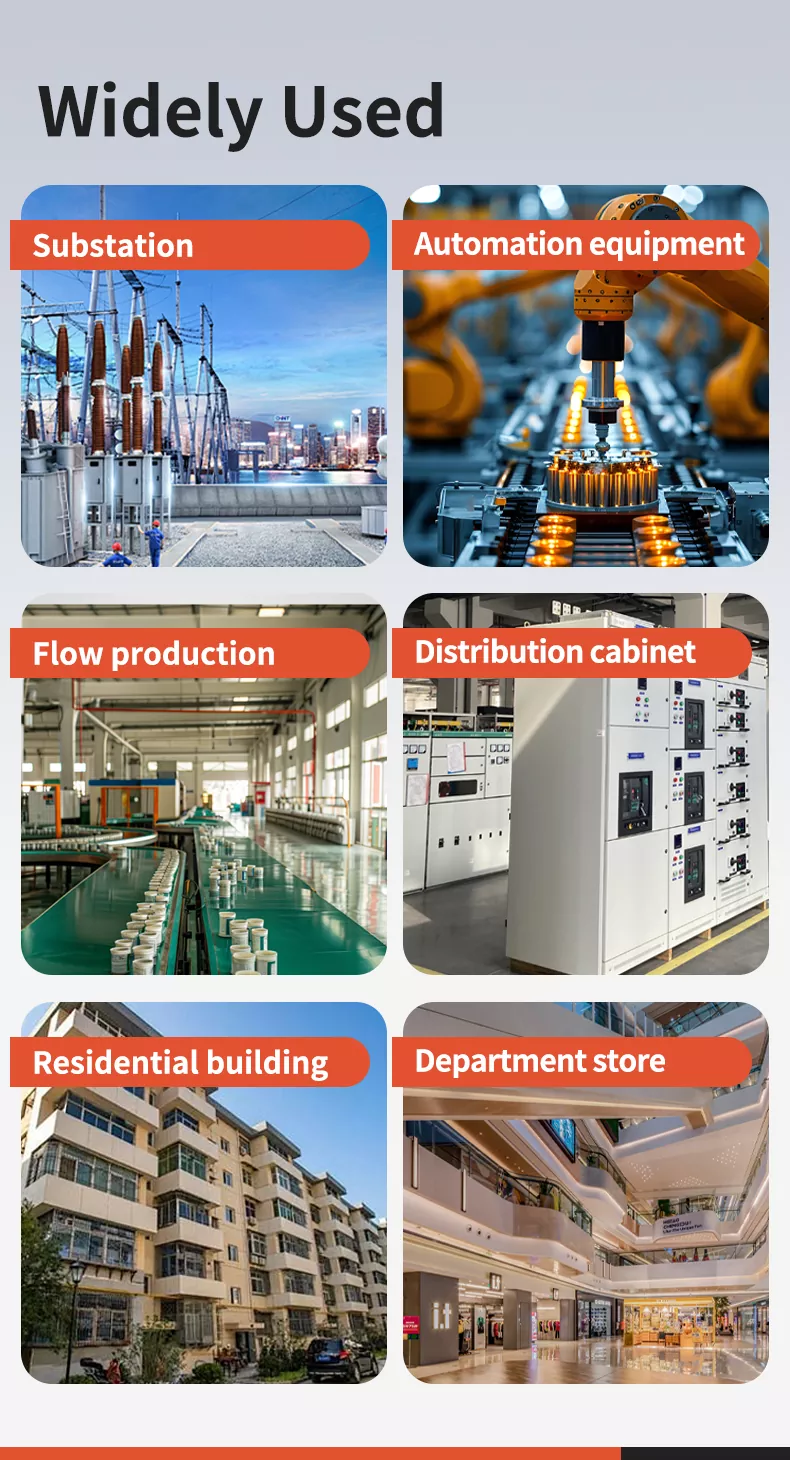

Kịch bản ứng dụng

Máy đo tổ hợp đa năng được ứng dụng rộng rãi trong:

• Trạm biến áp & lưới điện: Giám sát thời gian thực các thông số nguồn điện ba pha để đảm bảo đường truyền ổn định.

• Thiết bị tự động hóa công nghiệp: Bảo vệ cánh tay robot và dây chuyền sản xuất khỏi sự dao động điện áp/dòng điện.

• Dây chuyền sản xuất dòng chảy: Theo dõi mức tiêu thụ năng lượng để quản lý sản xuất hiệu quả.

• Tủ phân phối & thiết bị đóng cắt: Bảo vệ hệ thống cung cấp điện gia dụng và thương mại.

• Tòa nhà dân cư: Giám sát việc sử dụng điện cho gia đình và căn hộ, hỗ trợ quản lý tiết kiệm năng lượng.

• Cửa hàng bách hóa & cơ sở công cộng: Đảm bảo cung cấp điện an toàn, ổn định cho thang máy, hệ thống chiếu sáng và thiết bị trung tâm thương mại.

CHI TIẾT SẢN XUẤT

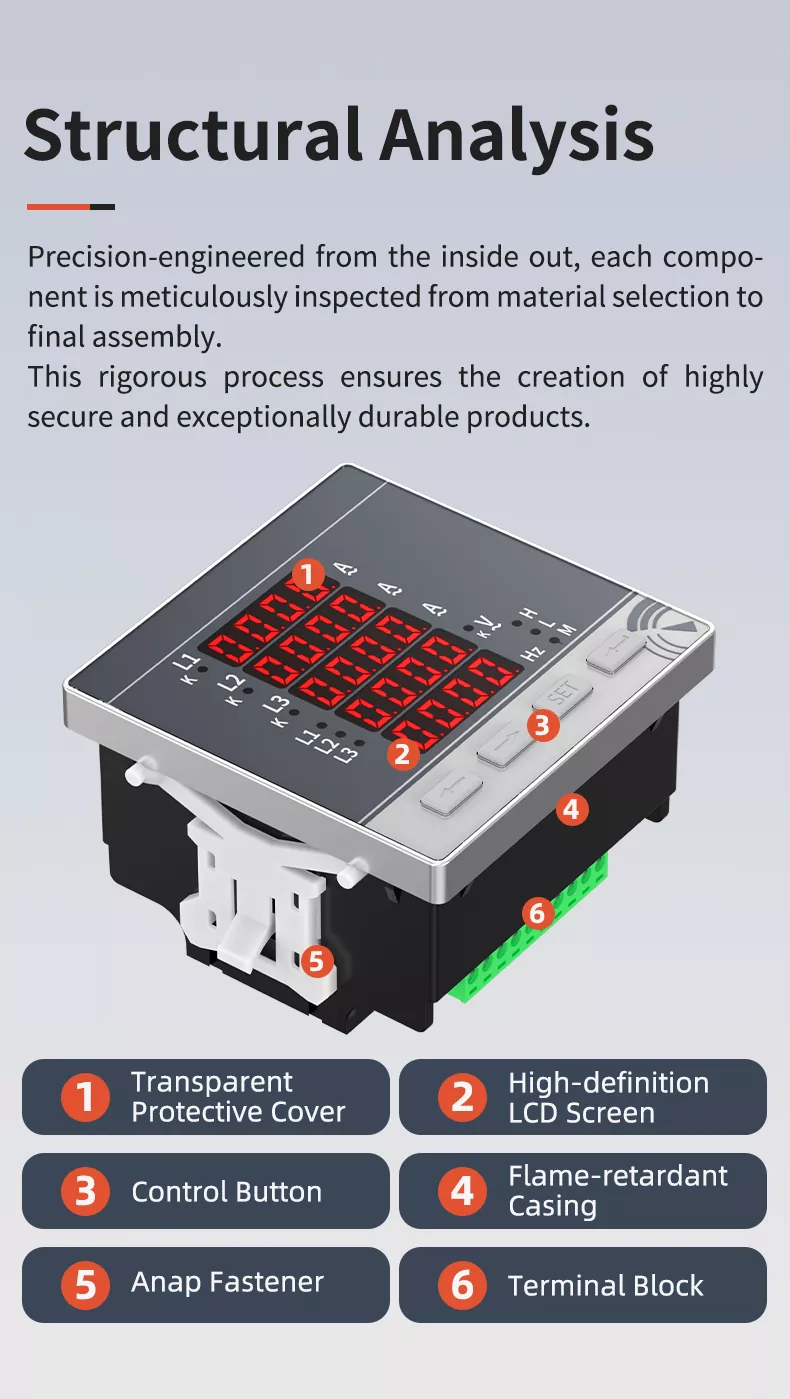

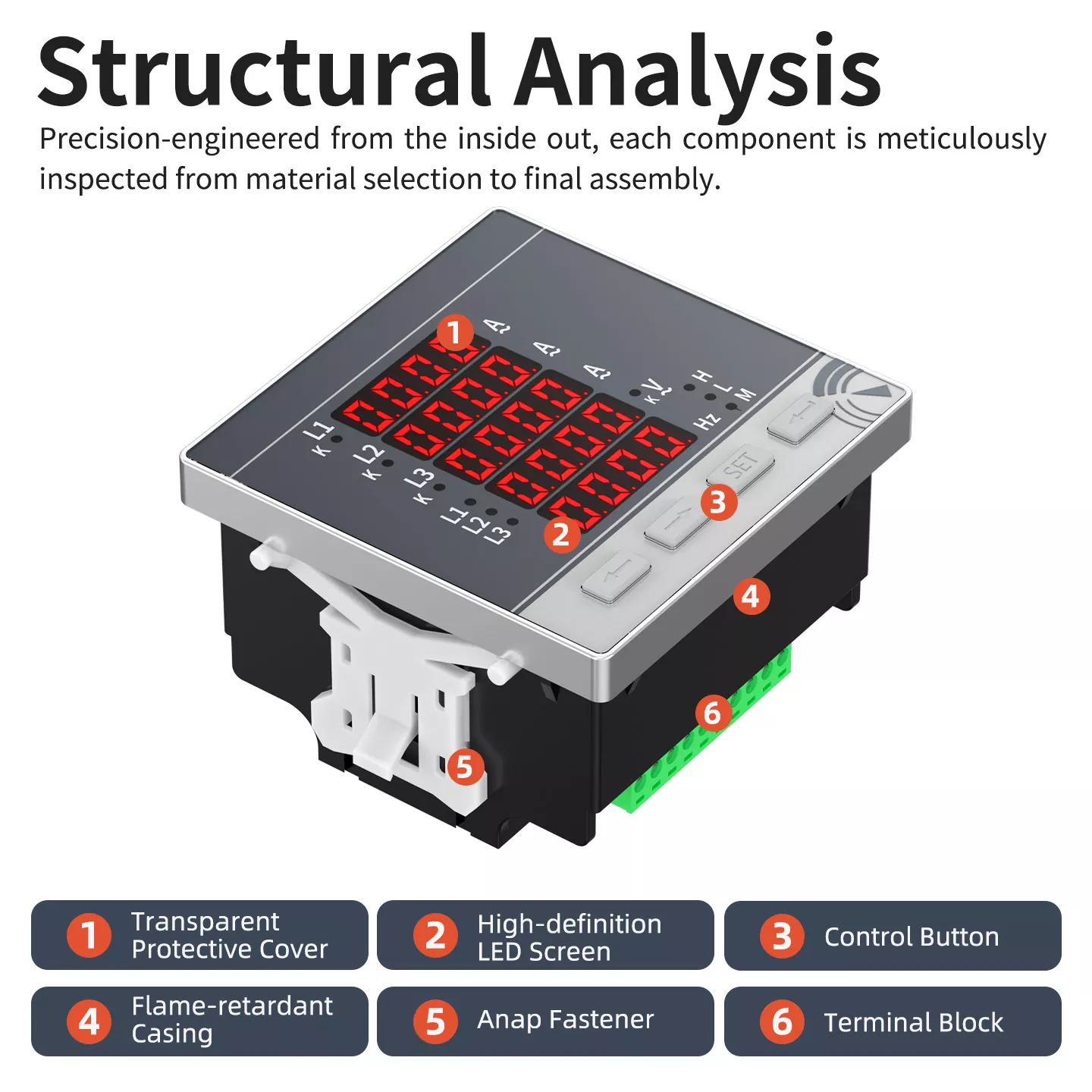

Phân tích kết cấu

Đồng hồ đo kết hợp đa chức năng của chúng tôi được thiết kế chính xác từ trong ra ngoài, với từng bộ phận được tỉ mỉ kiểm tra từ lựa chọn vật liệu đến lắp ráp cuối cùng. Quy trình nghiêm ngặt này đảm bảo đồng hồ có độ an toàn cao và có độ bền vượt trội, đáp ứng nhu cầu đặt hàng số lượng lớn và cung cấp lâu dài. Cấu trúc bao gồm:

1. Vỏ bảo vệ trong suốt: Bảo vệ màn hình hiển thị khỏi bụi và hư hỏng.

2. Màn hình LED độ nét cao: Hiển thị dữ liệu rõ ràng với khả năng chống nhiễu mạnh mẽ.

3. Nút điều khiển: Dễ dàng cài đặt tham số và chuyển đổi chế độ.

4. Vỏ chống cháy: Chất liệu PC có độ bền cao, chống ăn mòn và chống cháy.

5. Dây buộc Anap: Cài đặt nhanh, chắc chắn và đáng tin cậy.

6. Khối thiết bị đầu cuối: Chất lượng cao, độ dẫn điện tốt, hệ thống dây điện an toàn.

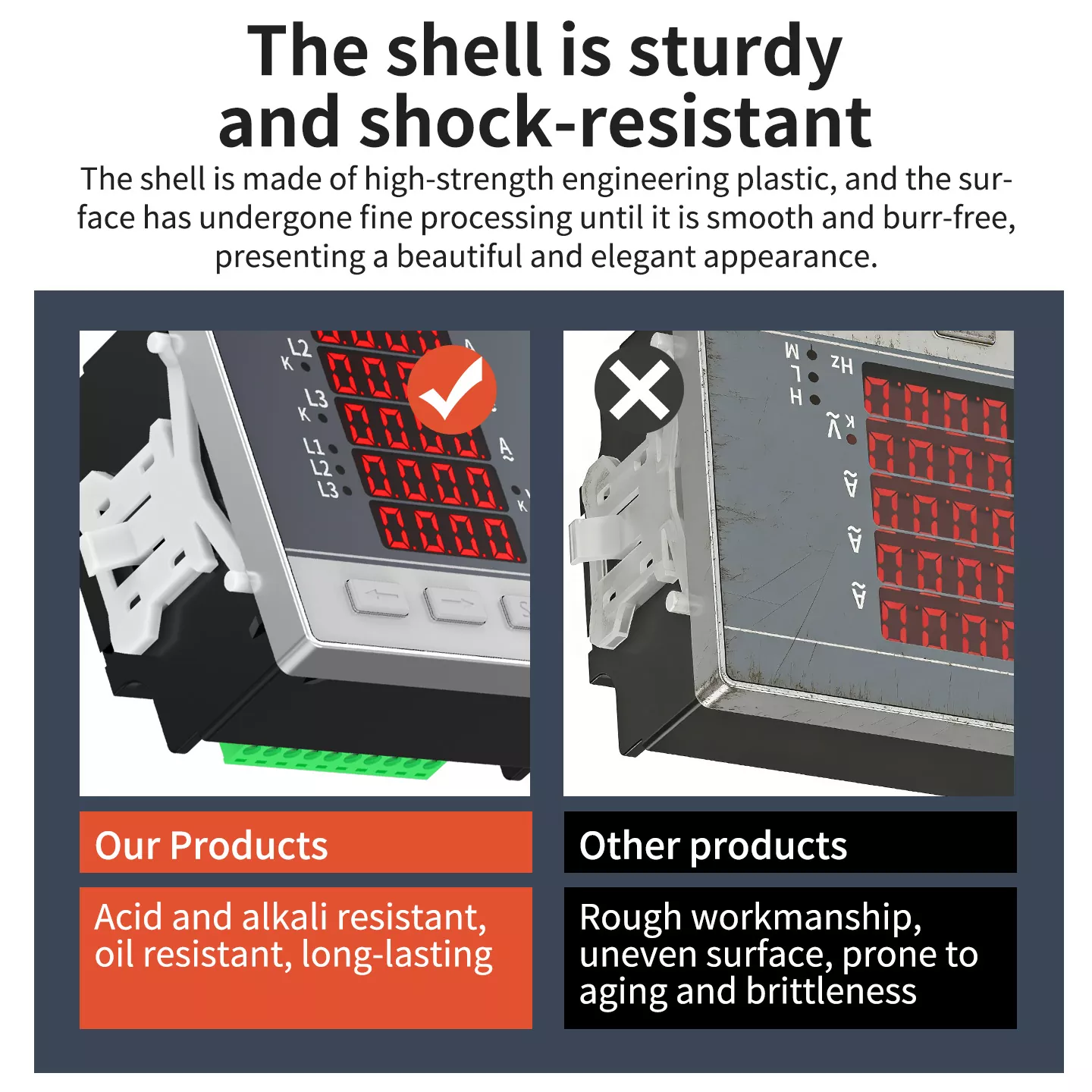

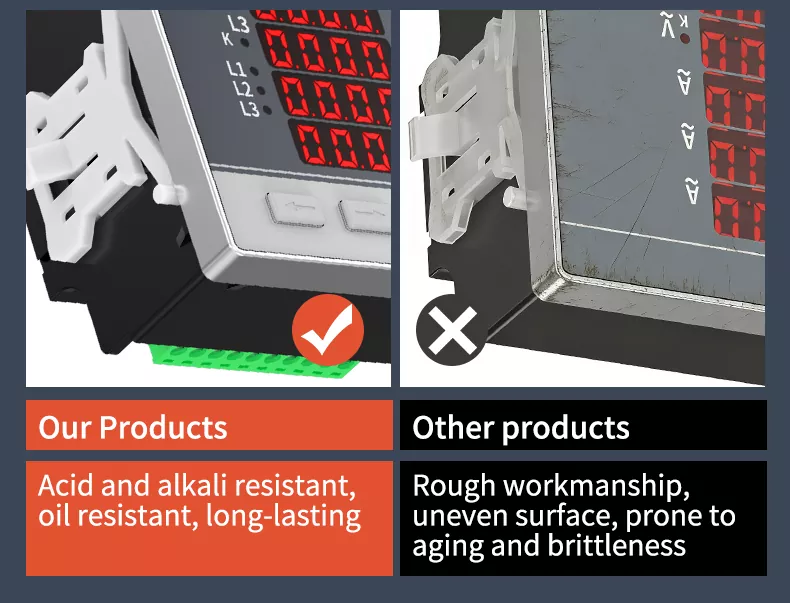

Sản phẩm của chúng tôi so với các sản phẩm khác

So với các sản phẩm cạnh tranh, Đồng hồ kết hợp đa chức năng của chúng tôi có khả năng chống axit và kiềm, chống dầu và vỏ bền lâu, tránh tay nghề thô ráp, bề mặt không bằng phẳng và các vấn đề lão hóa/giòn thường gặp ở các sản phẩm rẻ hơn các lựa chọn thay thế.

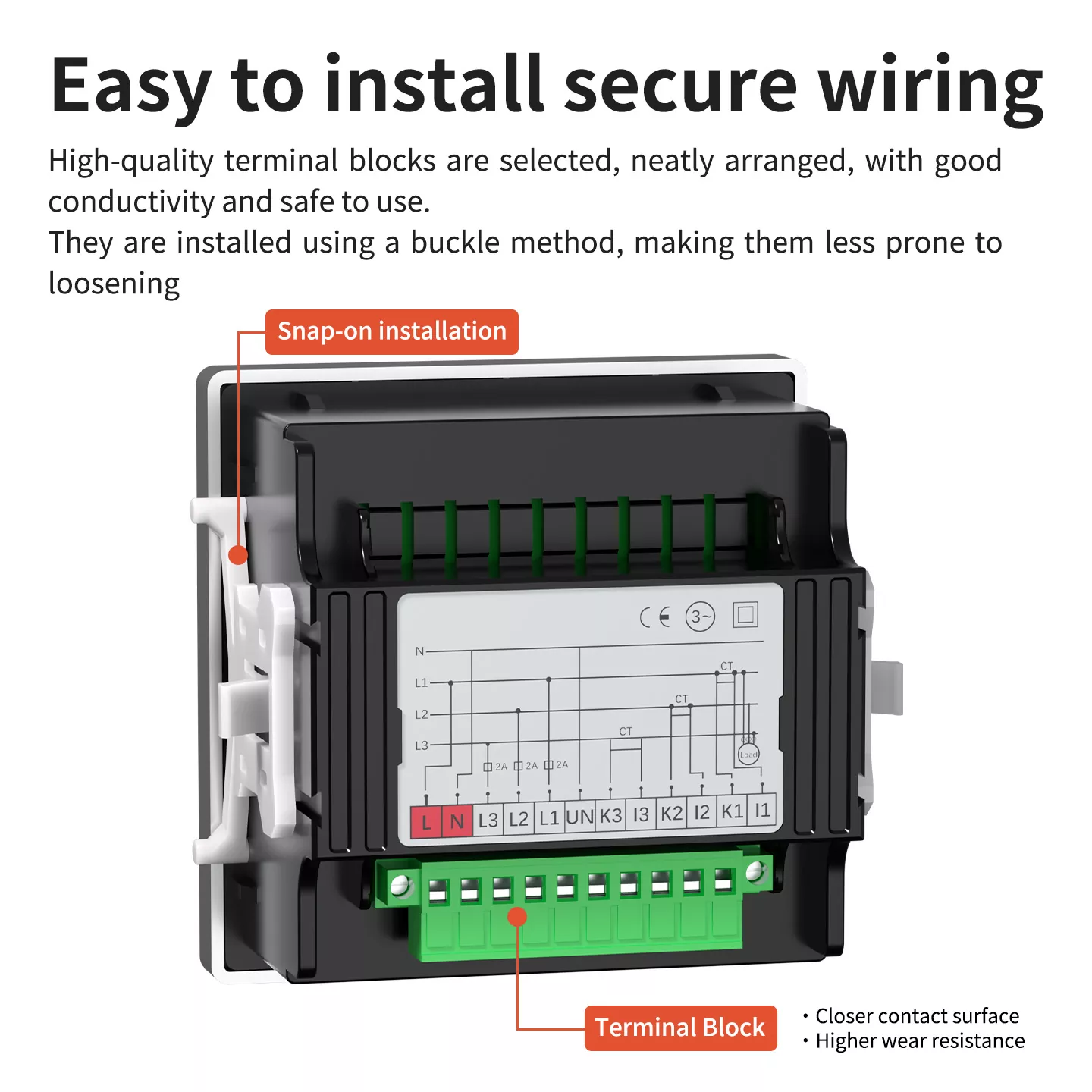

Khối thiết bị đầu cuối chất lượng cao

Khối đầu cực chất lượng cao của Đồng hồ kết hợp đa chức năng có bề mặt tiếp xúc gần hơn và độ mài mòn cao hơn điện trở, bảo vệ chắc chắn sự an toàn của dòng điện, với hệ thống dây điện gọn gàng để tránh kết nối sai và đoản mạch mạch cho người dùng cuối.

Chứng nhận có thẩm quyền

Đã vượt qua kiểm tra chuyên môn của nhiều bên và đạt được chứng nhận có thẩm quyền (MA/CNAS), đảm bảo Đồng hồ đo kết hợp đa chức năng đáp ứng các tiêu chuẩn an toàn và chất lượng toàn cầu cho việc mua sắm bán buôn và số lượng lớn.

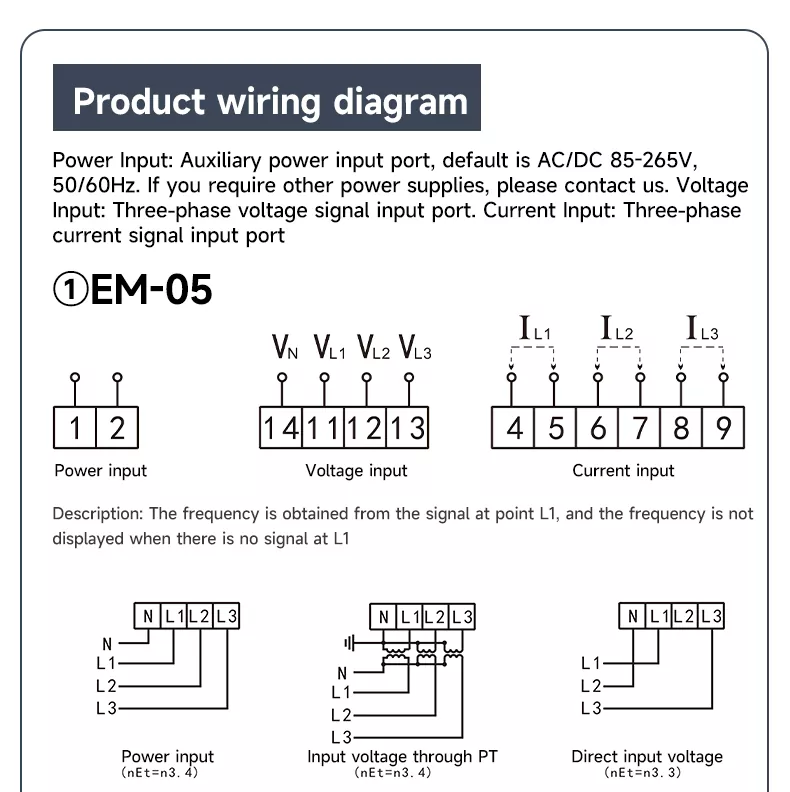

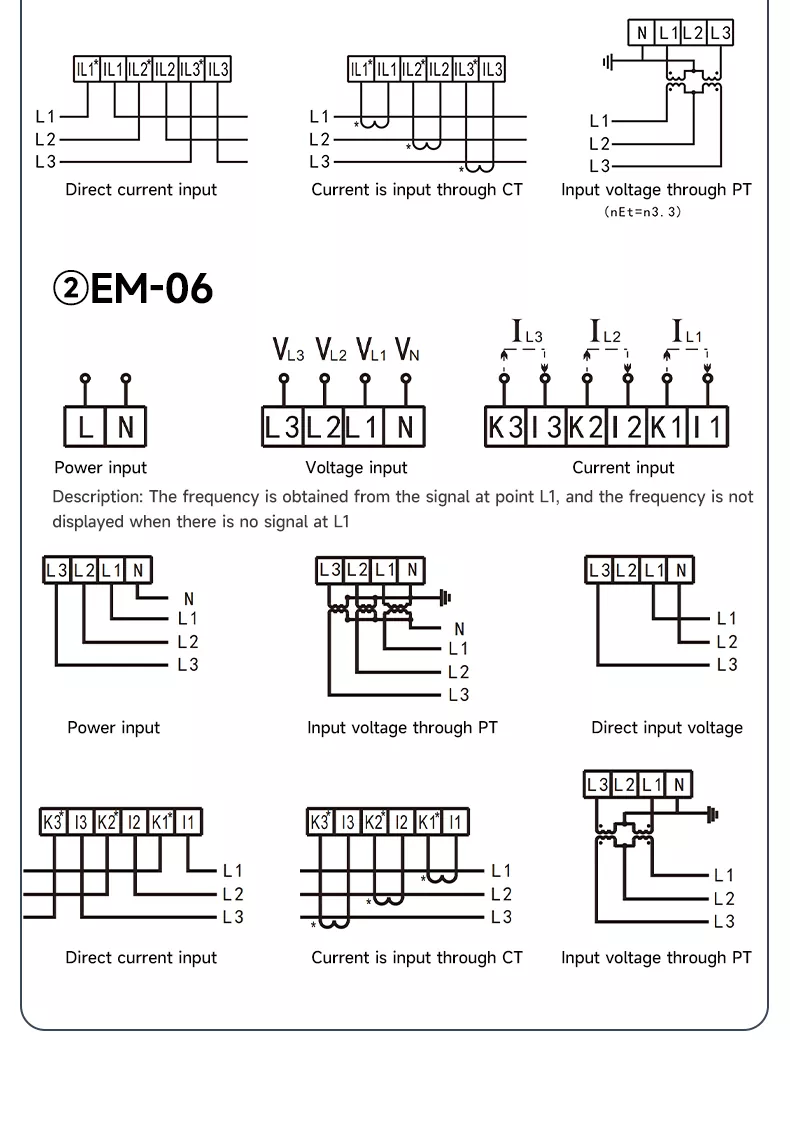

Sơ đồ nối dây

Hướng dẫn nối dây rõ ràng hỗ trợ lắp đặt dễ dàng cho cả hai mẫu EM-05 và EM-06:

• Đầu vào nguồn: Kết nối với đầu cuối L/N (AC/DC 85-265V).

• Điện áp đầu vào: Kết nối tín hiệu điện áp ba pha tới các cực tương ứng (L1/L2/L3 + N).

• Đầu vào hiện tại: Kết nối tín hiệu của máy biến dòng (CT) với các cực tương ứng.

• Không cần thiết lập phức tạp, lý tưởng để triển khai nhanh chóng trong tủ phân phối và bảng điều khiển công nghiệp.

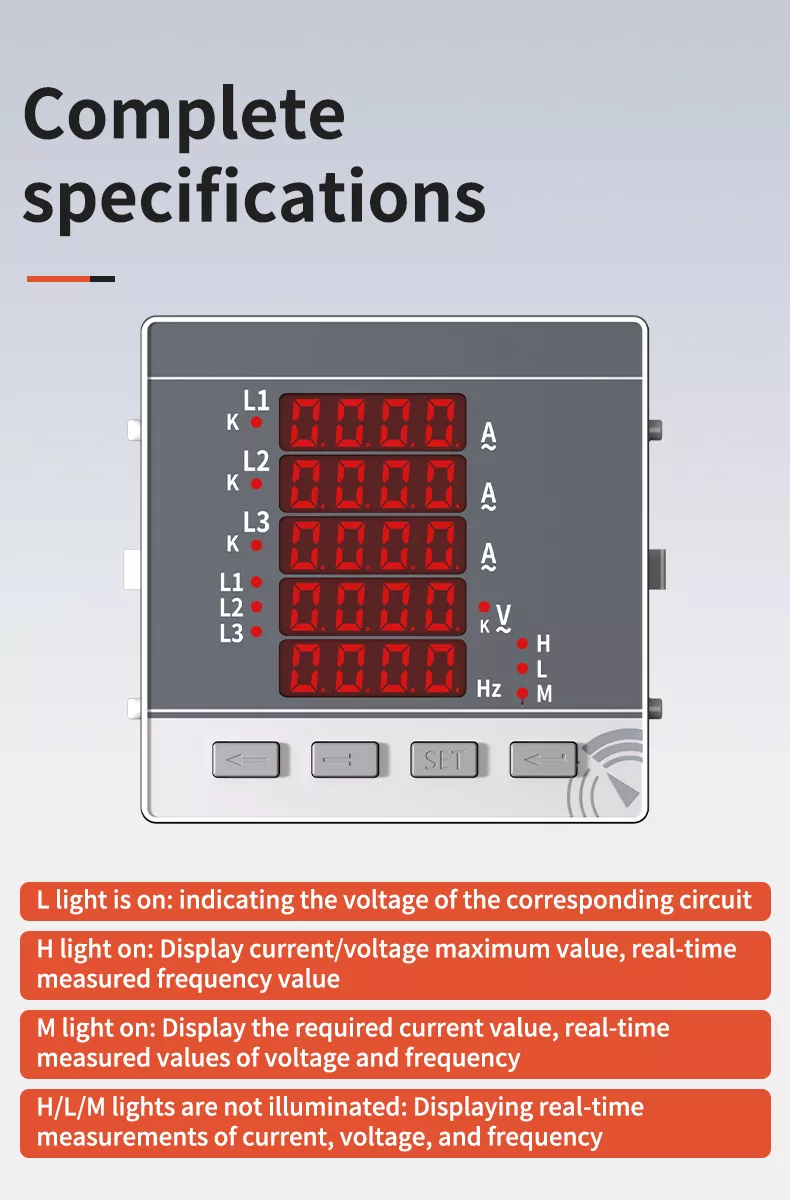

Giải thích về chế độ hiển thị

• Bật đèn: Cho biết điện áp của mạch tương ứng.

• Đèn H bật: Hiển thị giá trị dòng điện/điện áp tối đa, giá trị tần số đo được theo thời gian thực.

• Đèn M bật: Hiển thị giá trị dòng điện yêu cầu, giá trị đo được theo thời gian thực của điện áp và tần số.

• Đèn H/L/M tắt: Hiển thị các phép đo thời gian thực của dòng điện, điện áp và tần số.

Câu hỏi thường gặp

1. Độ chính xác đo của Máy đo kết hợp đa chức năng là gì?

Nó đạt độ chính xác cao 0,5 cấp, cung cấp khả năng giám sát thông số nguồn ba pha ổn định và đáng tin cậy cho nhiều mục đích khác nhau. hệ thống điện.

2.Làm thế nào để cài đặt Đồng hồ kết hợp đa chức năng?

Nó sử dụng bảng điều khiển gắn vào, nhanh, chắc chắn và phù hợp với tủ phân phối, tự động hóa công nghiệp và các kịch bản khác.

3. Đồng hồ đo kết hợp đa chức năng có thể giám sát những thông số nào?

Nó giám sát toàn diện dòng điện ba pha, điện áp, tần số và các thông số công suất quan trọng khác, với một Màn hình LED độ phân giải cao cho hiển thị rõ ràng.

4. Vỏ của Đồng hồ đo tổng hợp đa chức năng có chống cháy không?

Có, nó sử dụng vật liệu PC chống cháy, có khả năng chống axit và kiềm, ngăn ngừa hiệu quả nguy cơ hỏa hoạn từ ngắn mạch và quá tải.

5. Có những mẫu mã và kích cỡ nào?

Chúng tôi cung cấp hai mẫu (EM-05 / EM-06) và hai kích thước bảng điều khiển (72×72 mm / 96×96 mm) để đáp ứng các yêu cầu lắp đặt và vận hành khác nhau. yêu cầu ứng dụng.

6. Phạm vi nhiệt độ hoạt động của đồng hồ là bao nhiêu?

Nó có thể hoạt động ổn định ở -20 ~ 70oC, với khả năng chịu đựng ngắn hạn lên tới 75oC, phù hợp với nhiều ứng dụng công nghiệp và thương mại khác nhau môi trường.
