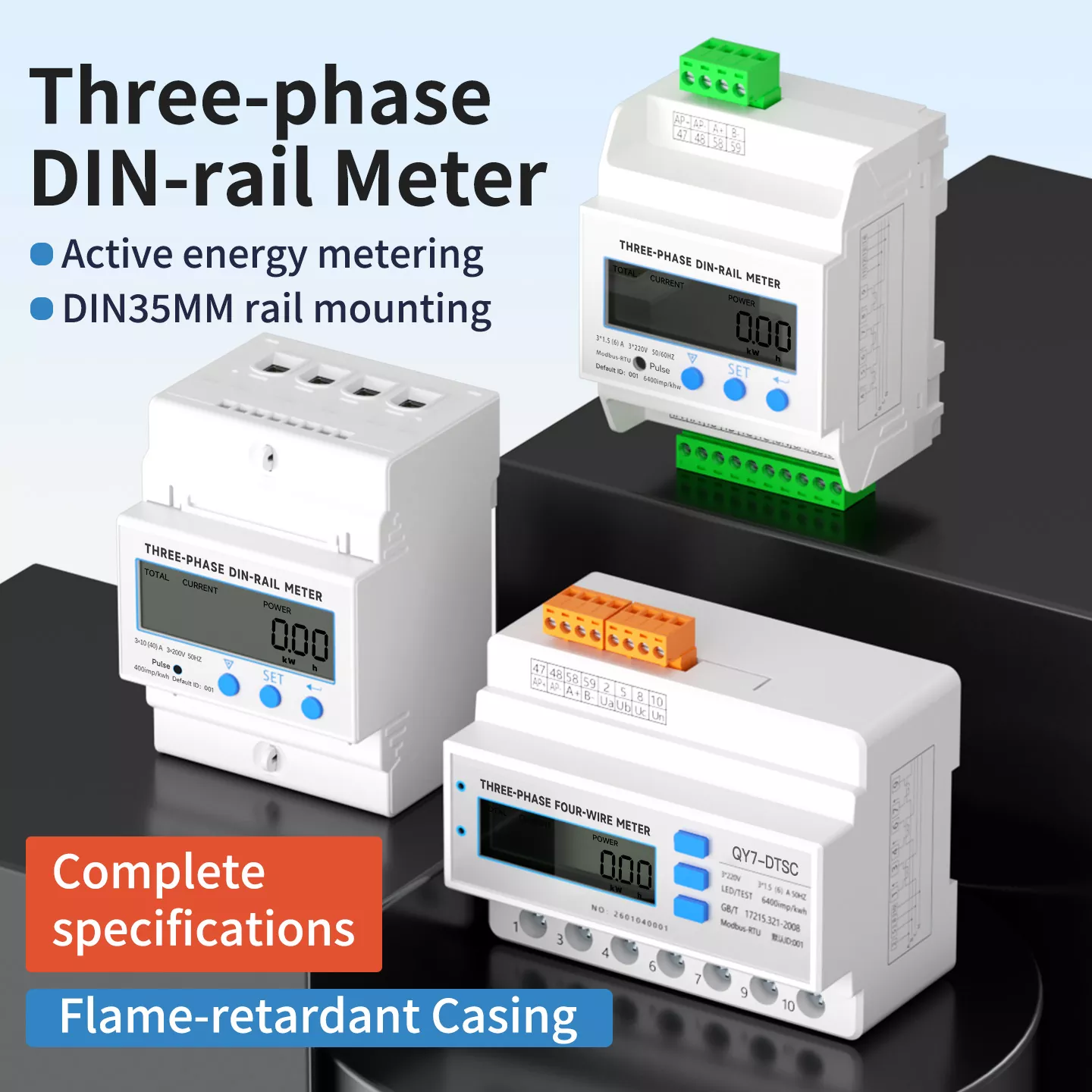

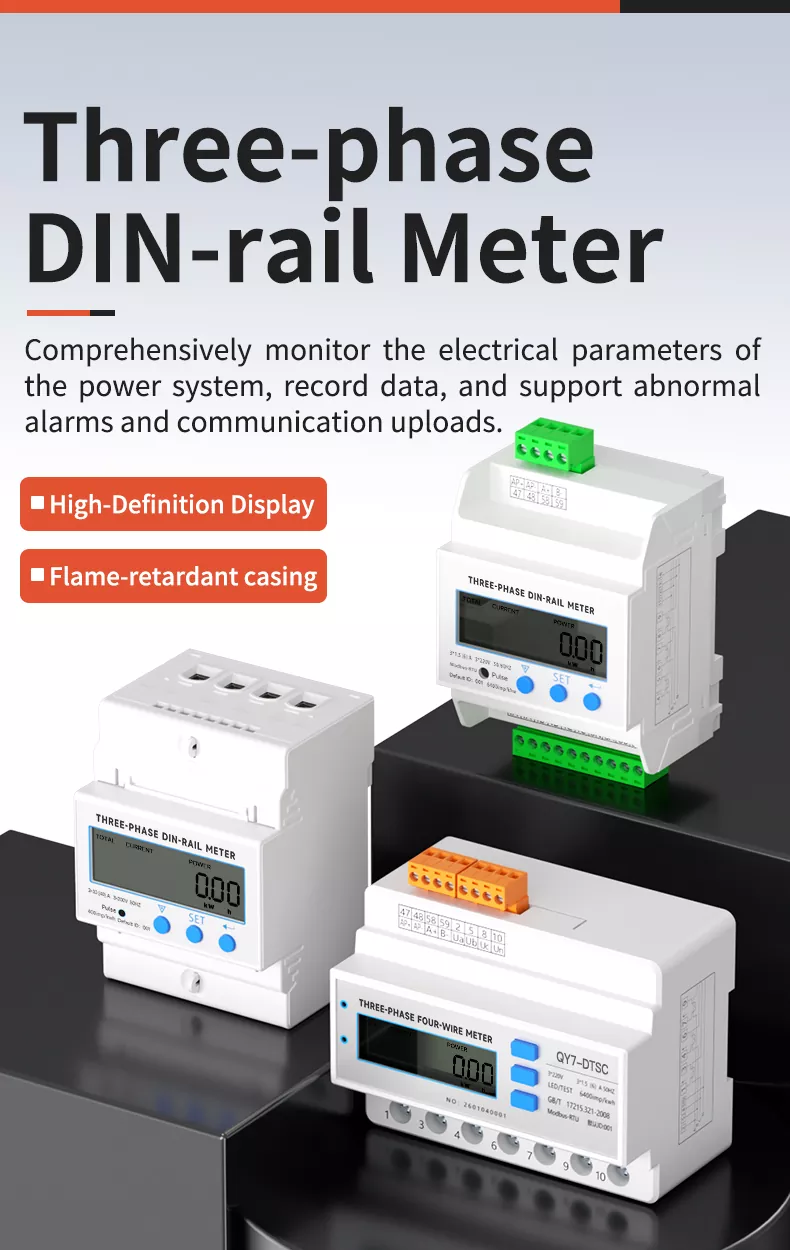

Đồng hồ đo đa chức năng biến áp đường sắt ba pha 4p Din

Đồng hồ đa chức năng biến áp đường ray 4P DIN ba pha của chúng tôi là đồng hồ đo năng lượng thông minh có độ chính xác cao được thiết kế để giám sát toàn diện các thông số điện của hệ thống điện. Nó hỗ trợ ghi dữ liệu theo thời gian thực, thông báo cảnh báo bất thường và tải lên giao tiếp Modbus RTU. Áp dụng các mạch tích hợp và công nghệ chip SMT, nó đảm bảo đo chính xác với độ chính xác 0,5 cấp. Vỏ ABS chống cháy có khả năng chống axit và kiềm, chịu dầu và bền lâu. Nó được sử dụng rộng rãi trong tự động hóa công nghiệp, phân phối điện, quản lý năng lượng và các tình huống khác, cung cấp hỗ trợ dữ liệu đáng tin cậy để vận hành điện an toàn và hiệu quả.

GIỚI THIỆU CÔNG TY

Cam kết cung cấp các dịch vụ toàn diện về điều khiển tự động hóa công nghiệp. Đáp ứng nhu cầu mọi mặt của hệ thống điện bằng các sản phẩm phân phối điện thông minh chính xác, tin cậy, tiết kiệm năng lượng và thân thiện với môi trường. Chúng tôi tuân thủ kiểm soát chất lượng nghiêm ngặt từ R&D đến sản xuất, đảm bảo mỗi sản phẩm đều đáp ứng các tiêu chuẩn quốc tế và phấn đấu trở thành đối tác tin cậy của khách hàng toàn cầu trong ngành thiết bị đo lường điện.

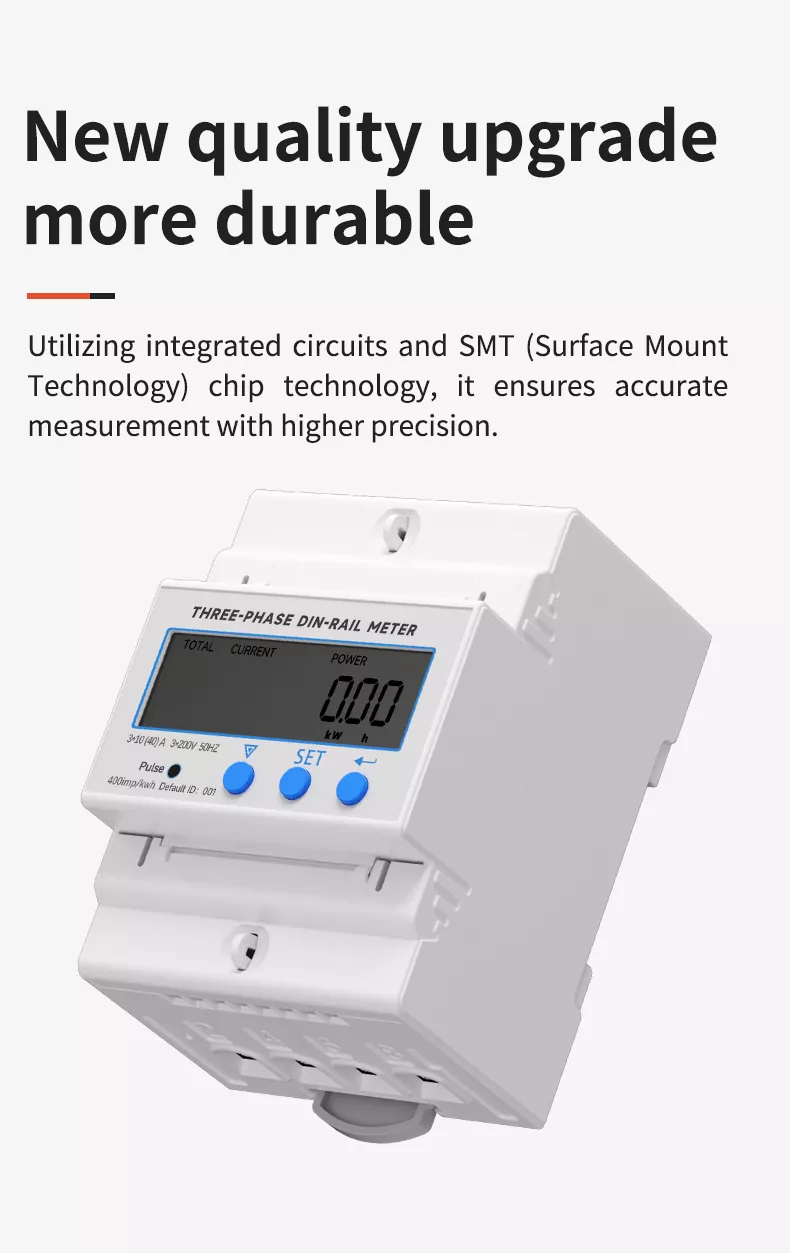

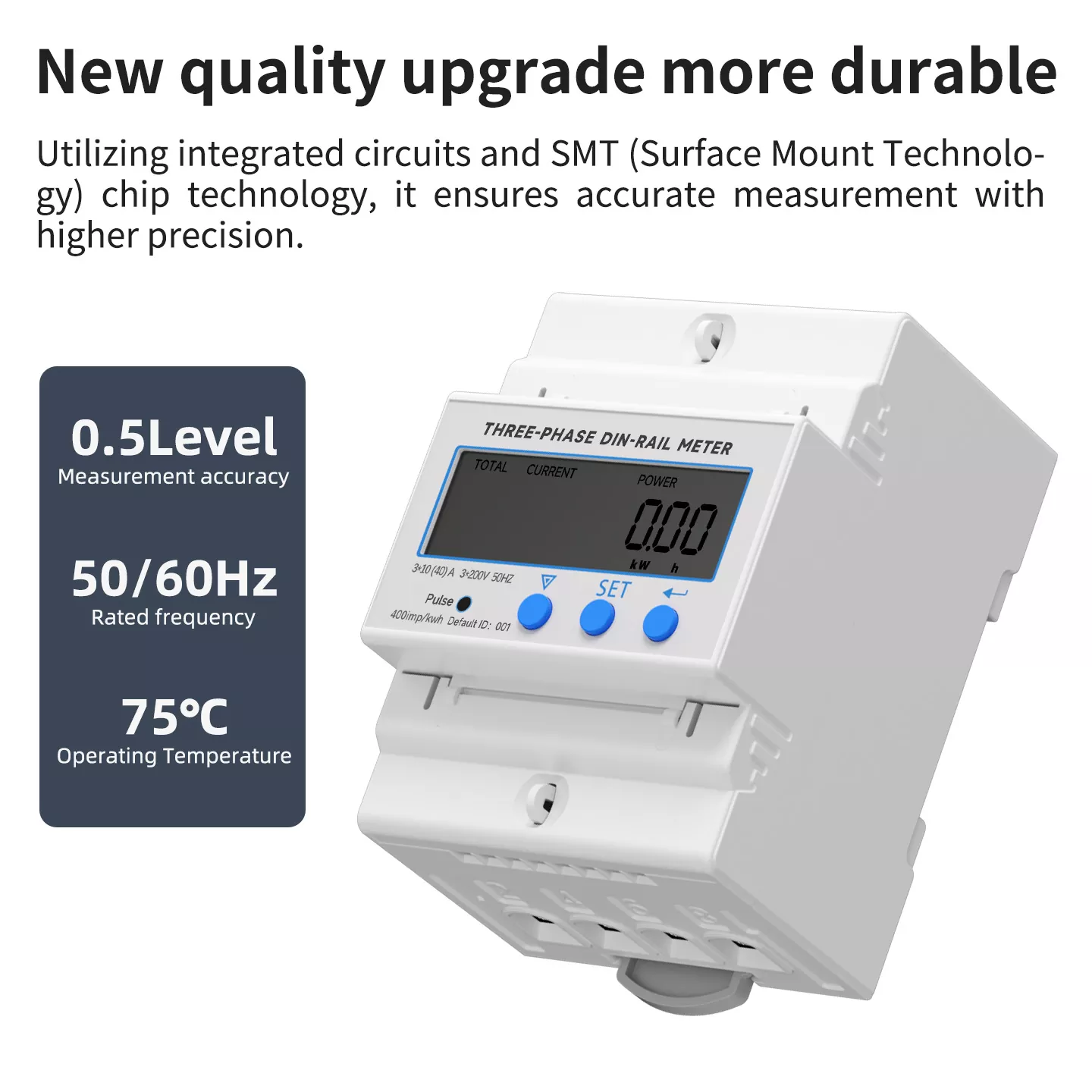

NÂNG CẤP CHẤT LƯỢNG MỚI & BỀN BỈ HƠN

Đồng hồ đo đường ray DIN ba pha của chúng tôi đã trải qua quá trình nâng cấp toàn diện về chất lượng. Chúng tôi sử dụng các mạch tích hợp và công nghệ chip SMT để đảm bảo độ chính xác và độ ổn định của phép đo cao hơn. Vỏ được làm bằng vật liệu ABS chống cháy có độ bền cao, có khả năng chống axit và kiềm, chống dầu, chống lão hóa và chống sốc. Mỗi sản phẩm đều trải qua quá trình kiểm tra lão hóa nghiêm ngặt, hiệu chuẩn độ chính xác và kiểm tra điện áp chịu được trước khi rời khỏi nhà máy. Nó có thể hoạt động ổn định trong thời gian dài trong môi trường công nghiệp khắc nghiệt, với hiệu suất an toàn mạnh mẽ hơn và tuổi thọ dài hơn.

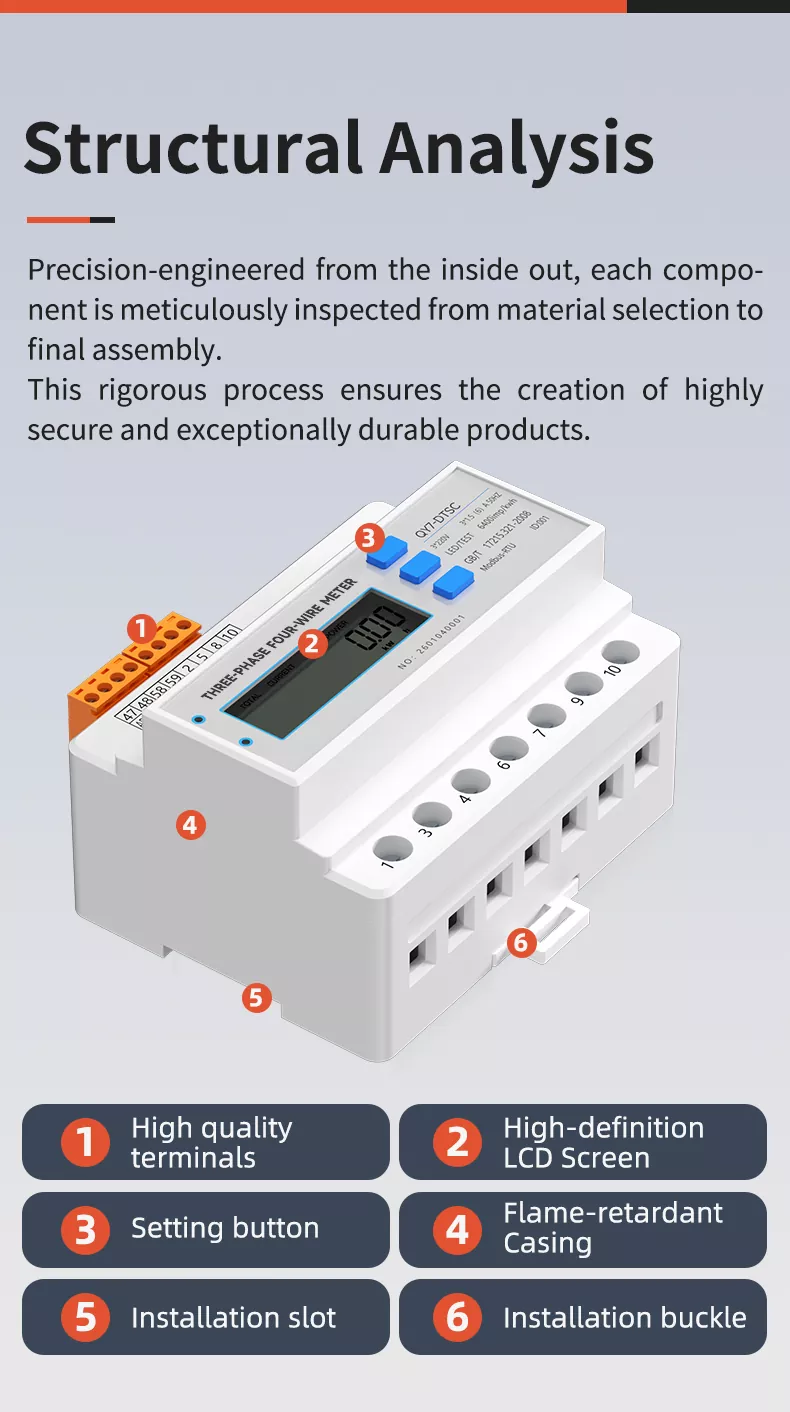

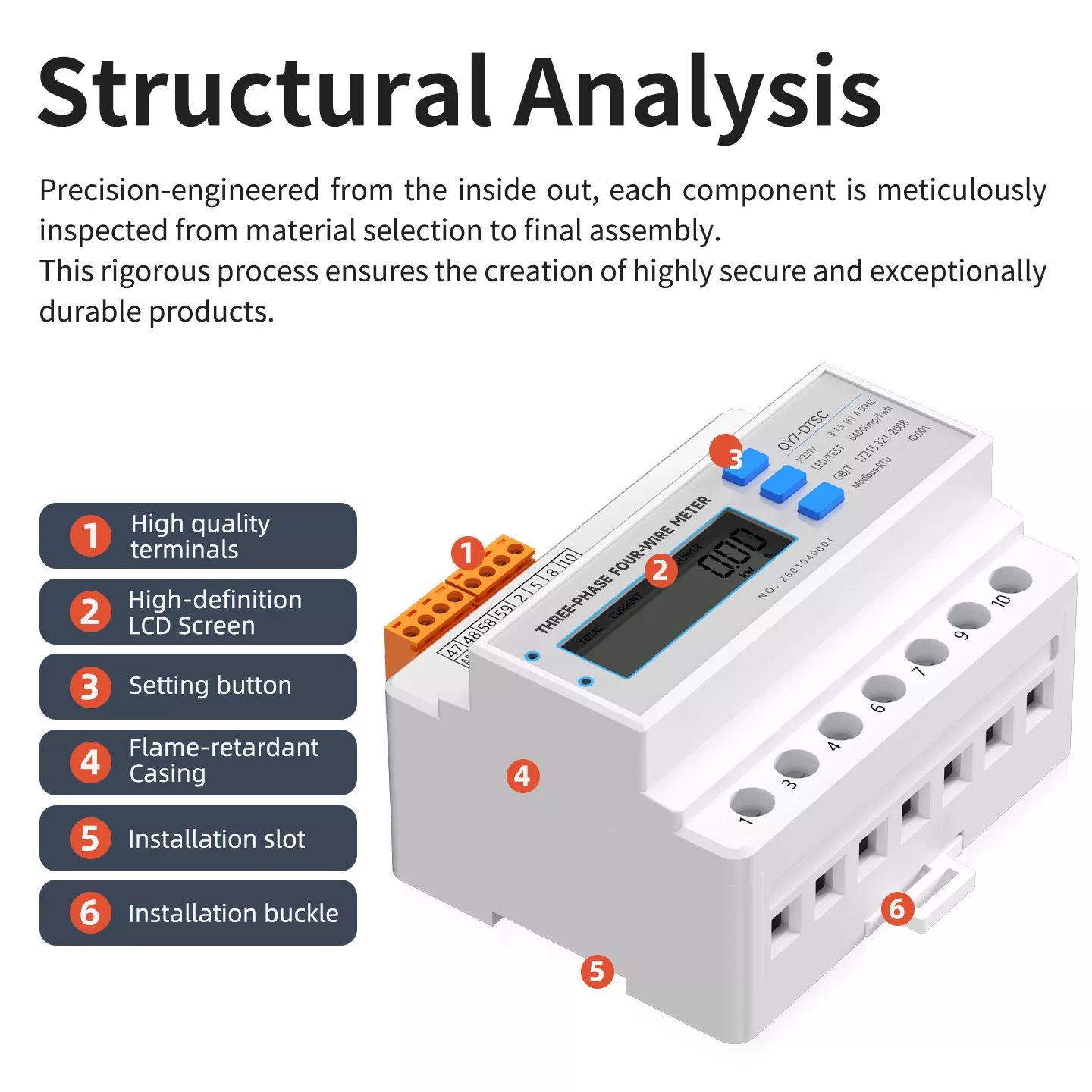

PHÂN TÍCH CẤU TRÚC

Đồng hồ có cấu trúc nhỏ gọn và khoa học, bao gồm 6 thành phần cốt lõi:

1. CỔNG CHẤT LƯỢNG CAO: Được làm bằng đồng có độ dẫn điện cao, đảm bảo đầu ra nhanh và tổn thất thấp, có khả năng chống quá tải mạnh.

2. MÀN HÌNH LCD ĐỘ PHÂN GIẢI CAO: Góc nhìn toàn cảnh 178°, hiển thị ký tự lớn, không có điểm mù khi đọc, trình bày dữ liệu rõ ràng.

3. NÚT CÀI ĐẶT: Nhạy cảm và phản hồi nhanh, dễ vận hành, hỗ trợ cài đặt tham số và truy vấn dữ liệu.

4. VỎ CHỐNG CHÁY: Nhựa kỹ thuật có độ bền cao, chống lão hóa, chống ăn mòn, mang lại sự bảo vệ an toàn đáng tin cậy.

5. KHE LẮP ĐẶT: Thiết kế ray DIN35mm tiêu chuẩn, tương thích với nhiều loại tủ phân phối khác nhau, dễ dàng lắp đặt nhanh chóng.

6. KHÓA LẮP ĐẶT: Chắc chắn và ổn định, đảm bảo đồng hồ được cố định chắc chắn trên ray dẫn hướng, không dễ bị lỏng khi rung.

ĐO LƯỜNG CHÍNH XÁC CAO & HIỆU SUẤT ỔN ĐỊNH

Đồng hồ của chúng tôi sử dụng các mạch tích hợp tiên tiến và công nghệ chip SMT, với độ chính xác đo 0,5 cấp, có thể đo chính xác điện áp, dòng điện, công suất, năng lượng và các thông số điện khác. Lõi có độ thấm cao và công nghệ cuộn dây chính xác đảm bảo tổn thất điện năng thấp và khả năng chống nhiễu mạnh. Nó có thể duy trì đầu ra dữ liệu ổn định ngay cả trong môi trường điện từ phức tạp, đáp ứng đầy đủ các yêu cầu đo lường và đo lường cấp công nghiệp. Vỏ chắc chắn và chống sốc, xử lý bề mặt tốt, mịn và không có gờ, mang lại vẻ ngoài đẹp và trang nhã.

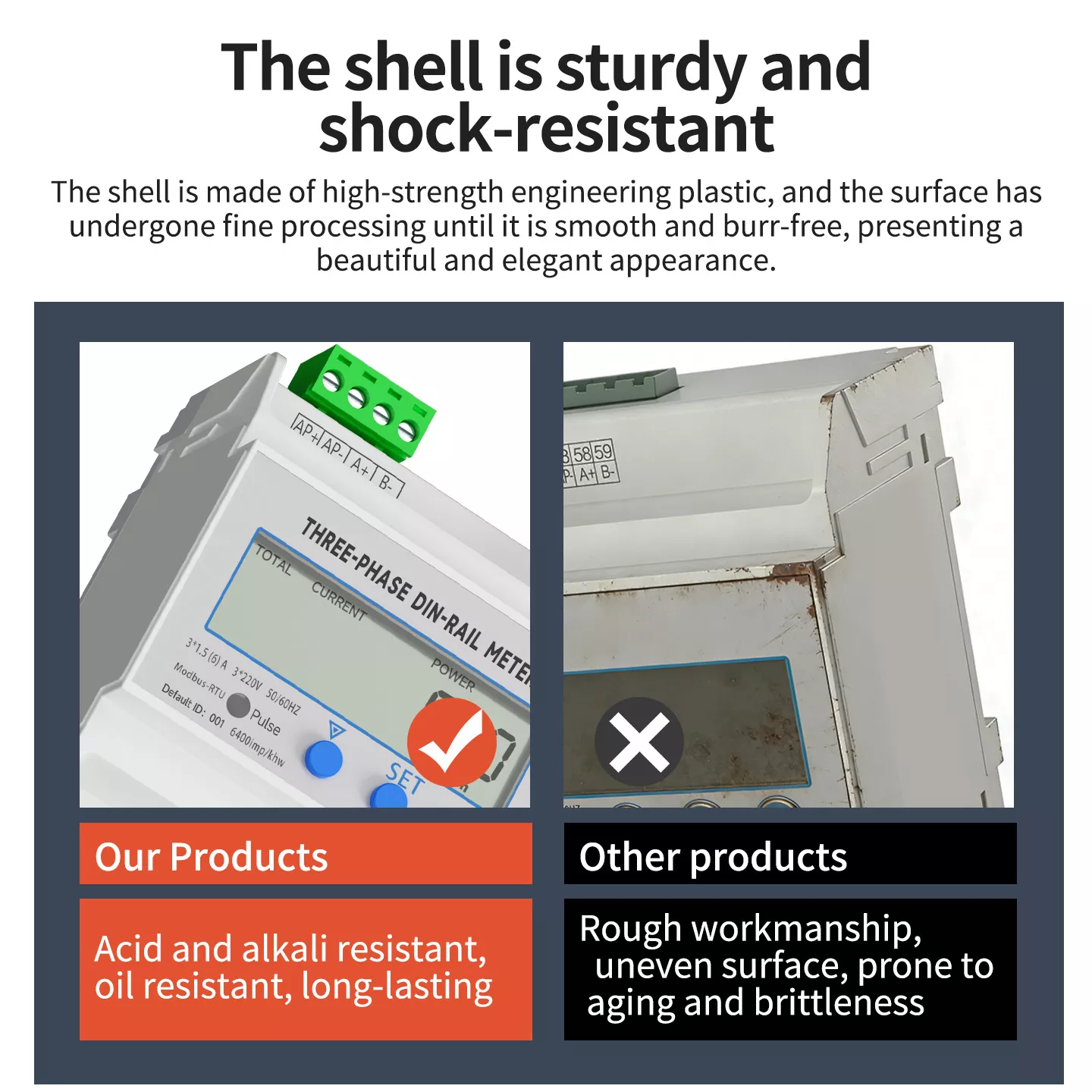

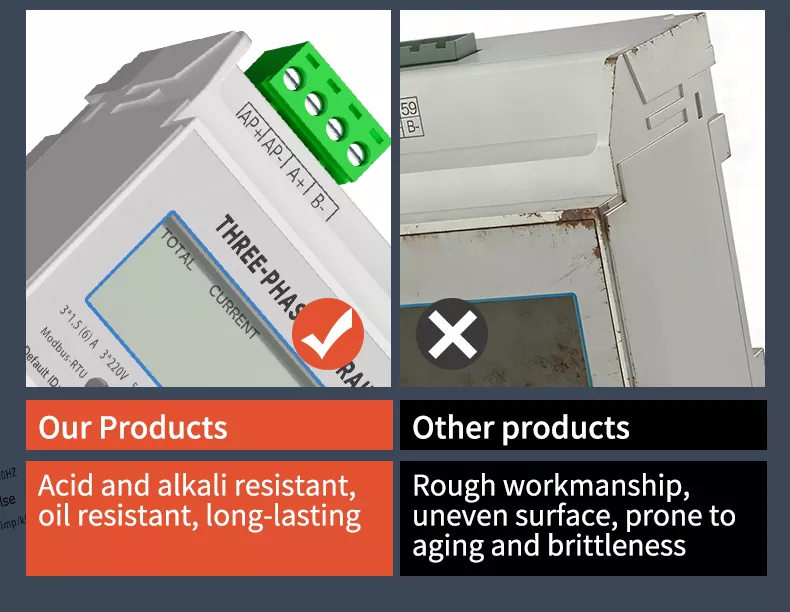

SẢN PHẨM CỦA CHÚNG TÔI VS. SẢN PHẨM KHÁC

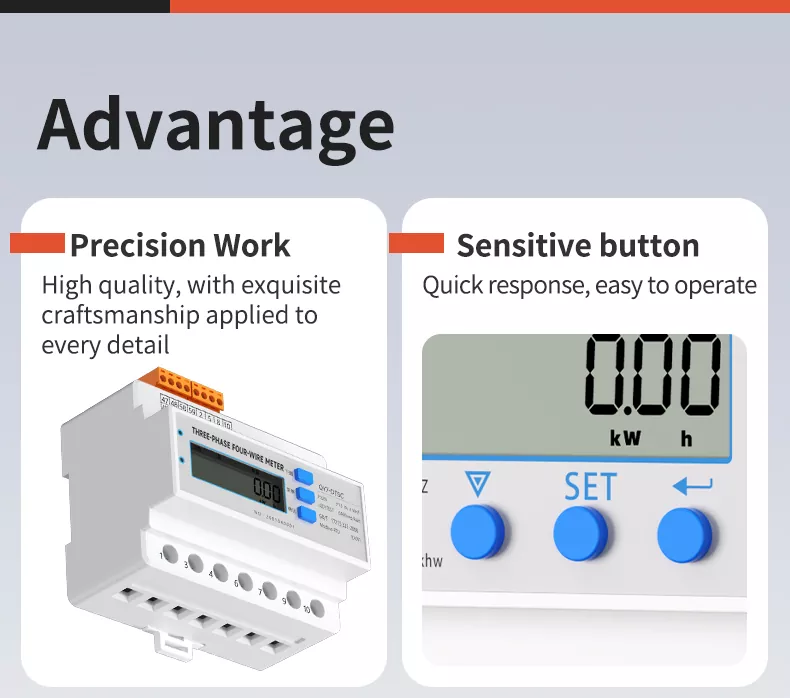

ƯU ĐIỂM CỐT LÕI

ĐỘ CHÍNH XÁC CAO: Độ chính xác đo 0,5 cấp, đảm bảo đo năng lượng và giám sát dữ liệu chính xác.

VỎ CHỐNG CHÁY: Chất liệu ABS có độ bền cao, ngăn chặn hiệu quả các đám cháy do đoản mạch và quá tải.

LẮP ĐẶT DỄ DÀNG: Lắp đặt đường ray tiêu chuẩn DIN35mm, nối dây "từ trên xuống dưới" đơn giản, triển khai nhanh chóng.

KHẢ NĂNG TƯƠNG THÍCH MẠNH MẼ: Hỗ trợ cả kết nối trực tiếp và máy biến áp, tương thích với hệ thống ba pha ba dây và bốn dây.

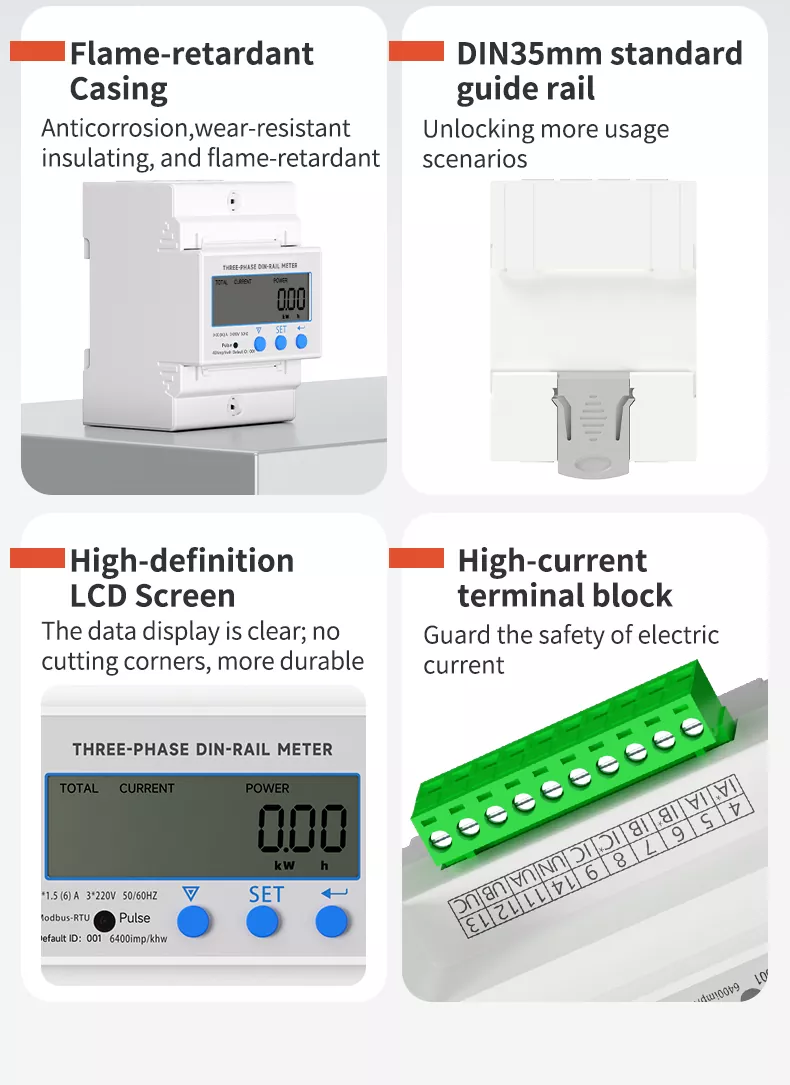

BỐN ĐIỂM BÁN CỐT LÕI

• VỎ CHỐNG CHÁY: Chống ăn mòn, chống mài mòn, cách nhiệt và chống cháy, đảm bảo an toàn khi sử dụng lâu dài.

• RAIL HƯỚNG DẪN TIÊU CHUẨN DIN35MM: Mở ra nhiều kịch bản sử dụng hơn, tương thích với nhiều loại tủ phân phối và thiết bị điện.

• MÀN HÌNH LCD ĐỘ PHÂN GIẢI CAO: Góc nhìn toàn cảnh 178°, hiển thị dữ liệu rõ ràng, không có điểm mù khi đọc.

• KHỐI ĐẦU CỐ DÒNG CAO: Được làm bằng đồng có độ dẫn điện cao, bảo vệ an toàn cho dòng điện, tổn hao thấp và cho ra nhanh.

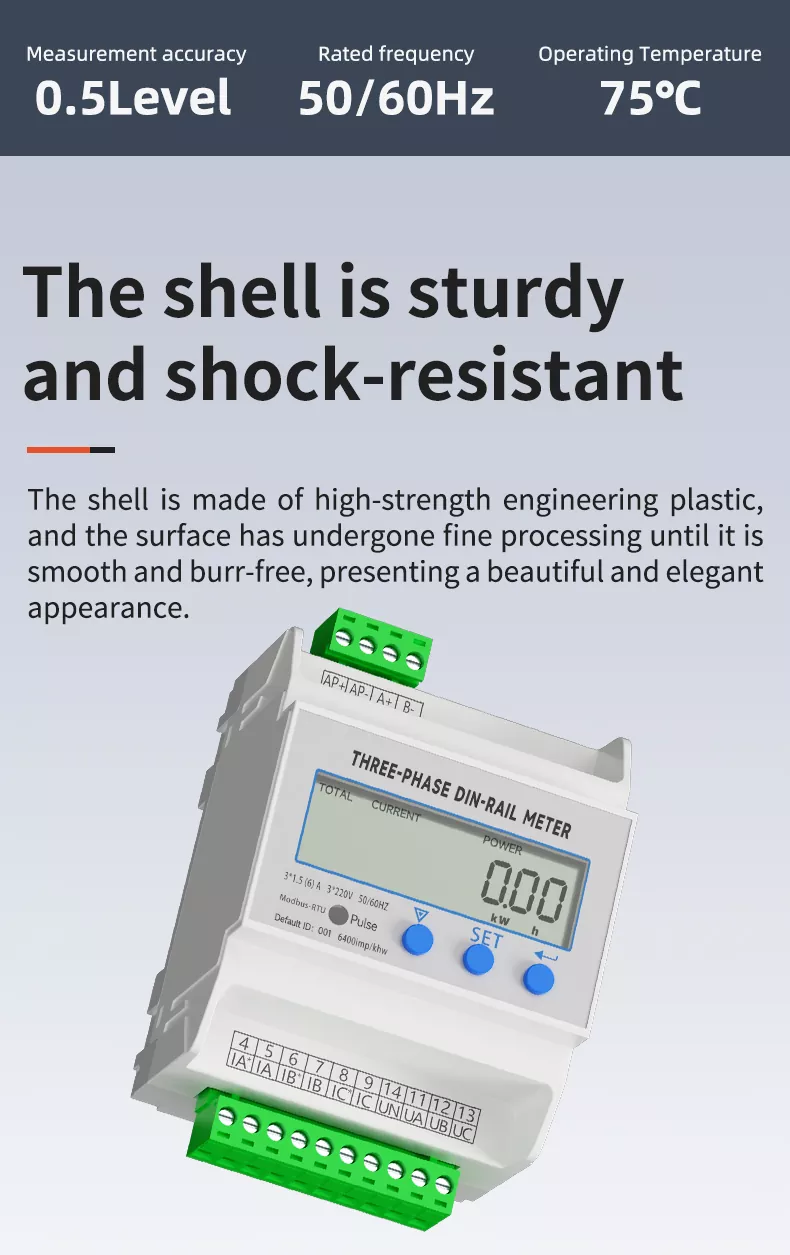

VỎ CHẮC CHẮN VÀ CHỊU SỐC

Vỏ được làm bằng nhựa kỹ thuật có độ bền cao, bề mặt đã trải qua quá trình xử lý tinh xảo cho đến khi mịn và không có gờ, mang lại vẻ ngoài đẹp mắt và trang nhã. Nó có khả năng chống sốc và chống nén tuyệt vời, có thể chống va chạm hàng ngày và rung cơ học, và sẽ không bị biến dạng hoặc hư hỏng. Vật liệu này có khả năng chống ăn mòn và chống lão hóa, thích hợp để sử dụng ổn định lâu dài trong nhiều môi trường công nghiệp phức tạp khác nhau với phạm vi nhiệt độ hoạt động từ 20~70°C (các mẫu nâng cao lên đến 75°C).

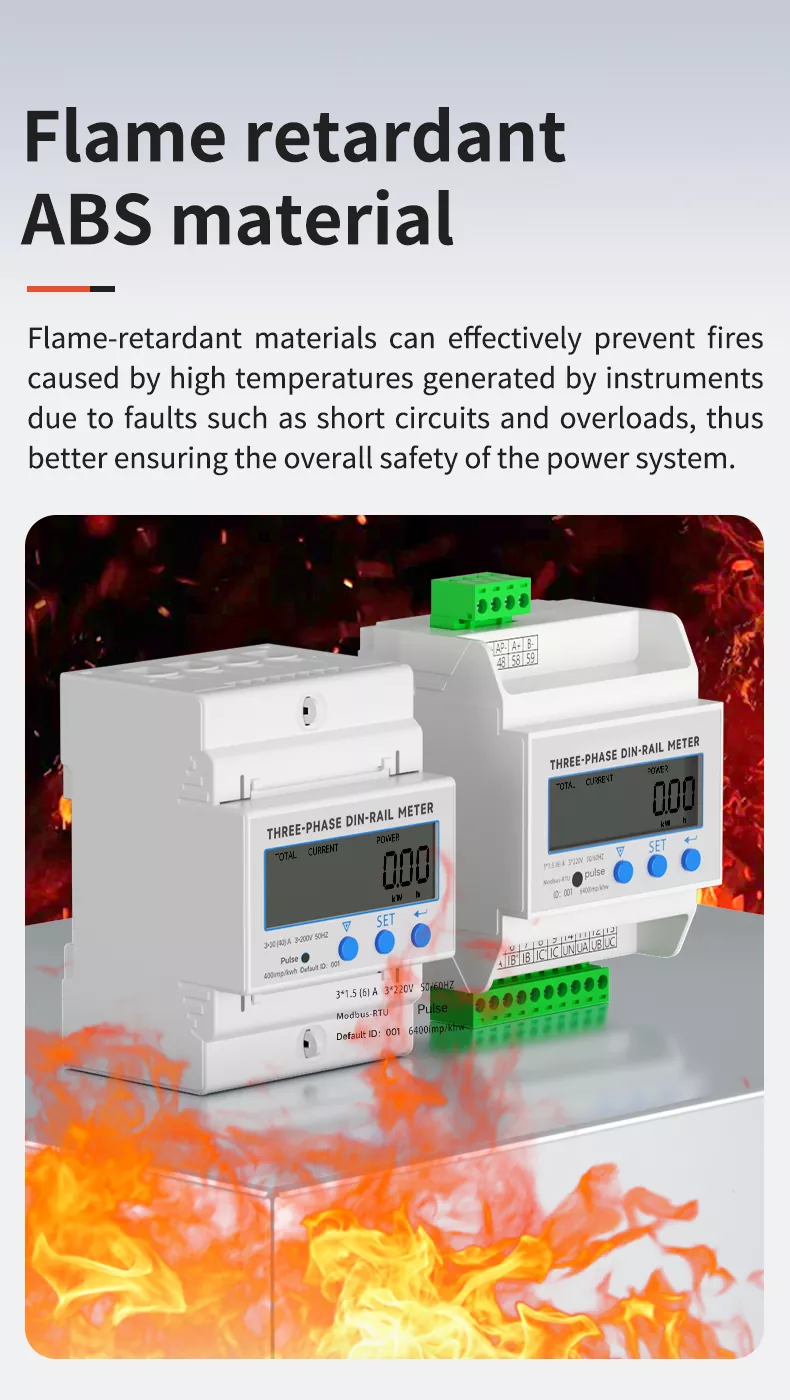

CHẤT LIỆU ABS CHỐNG CHÁY

Vỏ sử dụng nhựa kỹ thuật ABS chống cháy hiệu suất cao với đặc tính cách nhiệt và chống cháy tuyệt vời. Nó có thể ức chế quá trình đốt cháy và ngăn ngừa hỏa hoạn một cách hiệu quả do nhiệt độ cao do các thiết bị tạo ra do lỗi như đoản mạch và quá tải, do đó đảm bảo tốt hơn sự an toàn chung của hệ thống điện. Vật liệu này cũng có khả năng chống axit và kiềm, chống dầu và chống lão hóa, có tuổi thọ cao.

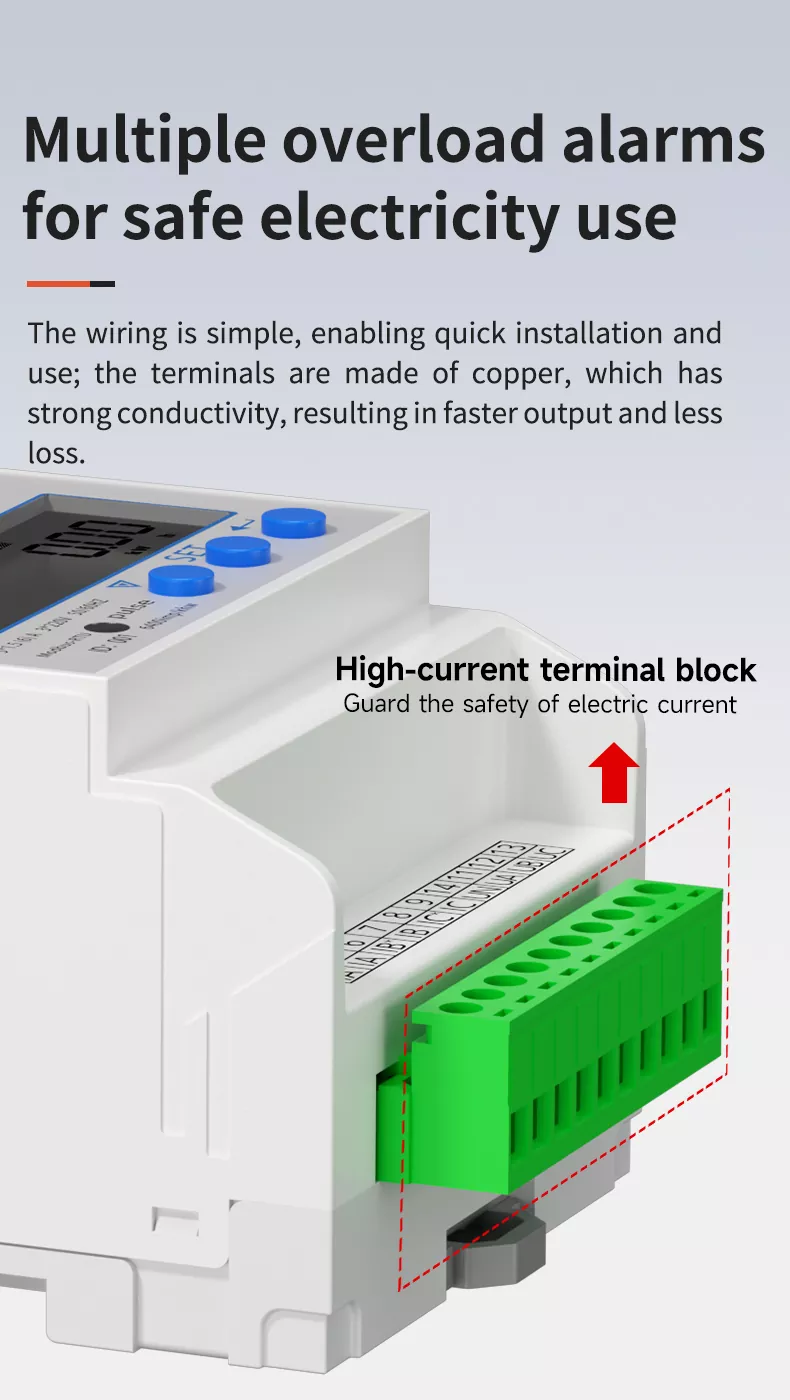

NHIỀU CẢNH BÁO QUÁ TẢI ĐỂ SỬ DỤNG ĐIỆN AN TOÀN

Hệ thống dây điện đơn giản, giúp lắp đặt và sử dụng nhanh chóng; các thiết bị đầu cuối được làm bằng đồng, có độ dẫn điện mạnh, dẫn đến đầu ra nhanh hơn và ít thất thoát hơn. Đồng hồ được trang bị nhiều chức năng cảnh báo quá tải, có thể kích hoạt cảnh báo kịp thời khi dòng điện hoặc nguồn điện vượt quá ngưỡng cài đặt, nhắc nhở người dùng thực hiện các biện pháp để tránh hư hỏng thiết bị và tai nạn an toàn do quá tải, bảo vệ hiệu quả sự an toàn khi sử dụng điện.

DỄ DÀNG CÀI ĐẶT & ĐẢM BẢO DÂY

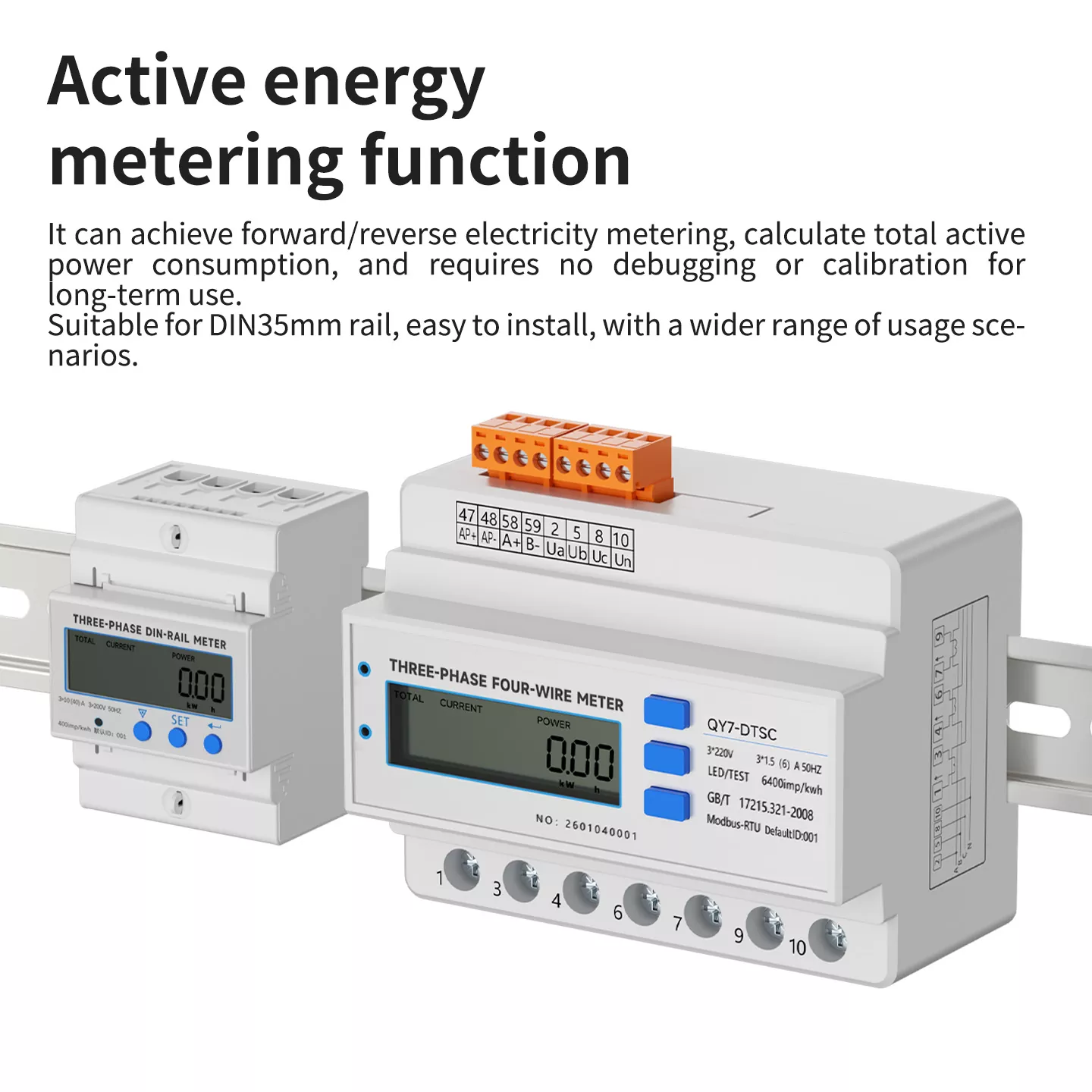

Đồng hồ phù hợp với đường ray dẫn hướng tiêu chuẩn DIN35mm, lắp đặt và tháo gỡ dễ dàng, không cần các dụng cụ phức tạp. Phương pháp đấu dây "từ trên xuống, từ dưới lên" rõ ràng và trực quan, với dấu hiệu đầu cuối rõ ràng, có thể tránh đấu dây sai một cách hiệu quả. Các cực bằng đồng dòng điện cao chắc chắn và đáng tin cậy, không dễ bị lỏng khi rung lâu dài, đảm bảo vận hành an toàn và ổn định. Nó có thể đo lường điện năng thuận/nghịch, tính toán tổng mức tiêu thụ điện năng hoạt động và không cần gỡ lỗi hoặc hiệu chuẩn để sử dụng lâu dài.

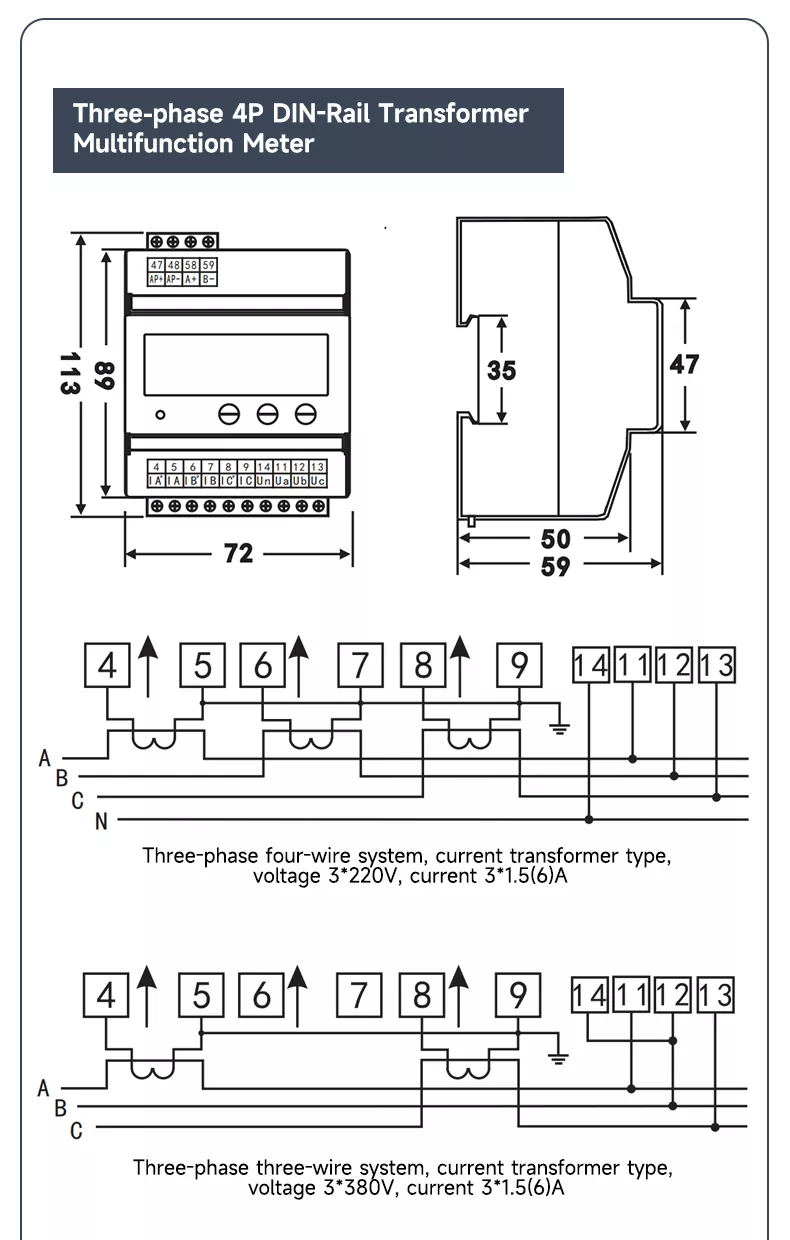

KÍCH THƯỚC SẢN PHẨM (CỤ THỂ MẪU 4P)

• KÍCH THƯỚC TỔNG THỂ: 72mm (W) × 89mm (H) × 59mm (D)

• KÍCH THƯỚC LẮP ĐẶT: Tương thích với ray dẫn hướng tiêu chuẩn DIN35mm

• Bố trí đầu cuối: 13 đầu cuối cho đầu vào dòng điện/điện áp và giao tiếp

• KÍCH THƯỚC LOẠI TRỰC TIẾP 4P THAY THẾ: 72mm (W) × 66mm (H) × 65mm (D)

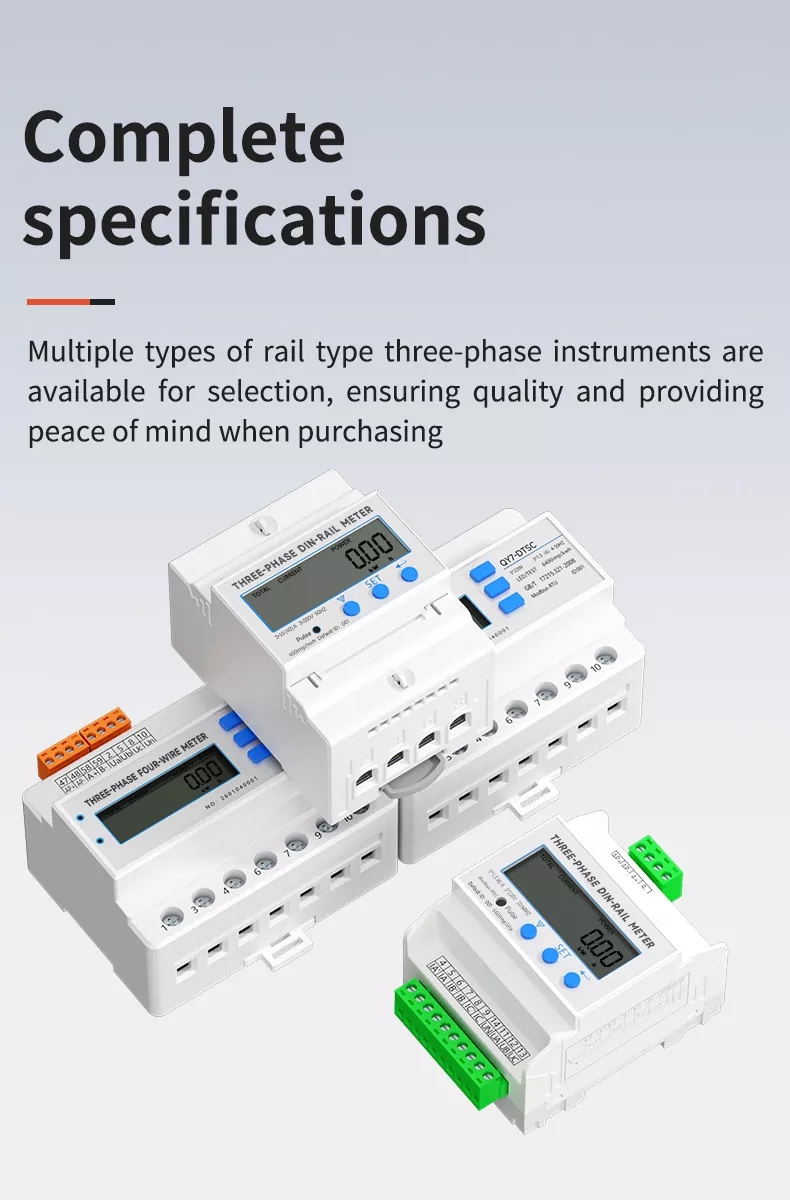

THÔNG SỐ KỸ THUẬT HOÀN THÀNH

Chúng tôi cung cấp đầy đủ các mẫu đồng hồ đo đường ray DIN ba pha, bao gồm loại trực tiếp và loại máy biến áp, 4P và các thông số kỹ thuật khác, để đáp ứng nhu cầu trong các điều kiện làm việc khác nhau. Sản phẩm hỗ trợ nhiều thông số kỹ thuật về điện áp và dòng điện, tương thích với hệ thống ba pha ba dây và bốn dây, đồng thời có thể được sử dụng rộng rãi trong giám sát nguồn điện, đo năng lượng, tự động hóa công nghiệp và các tình huống khác. Mẫu mã đầy đủ, chất lượng đảm bảo, mang đến sự an tâm khi mua hàng.

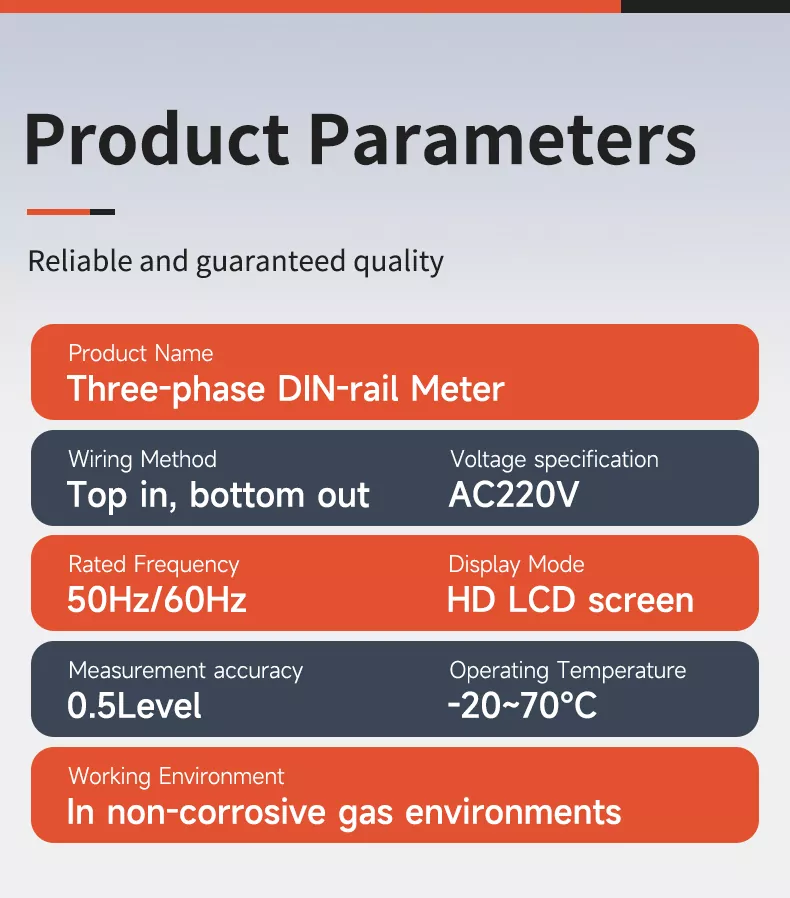

THÔNG SỐ SẢN PHẨM

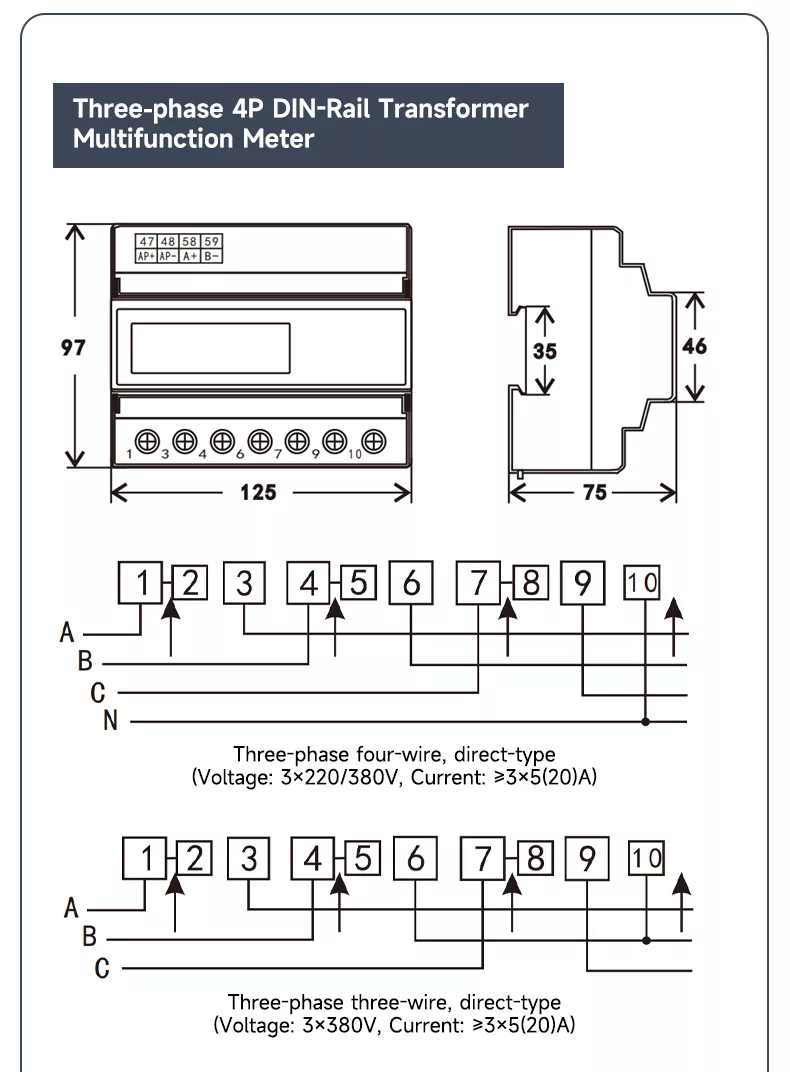

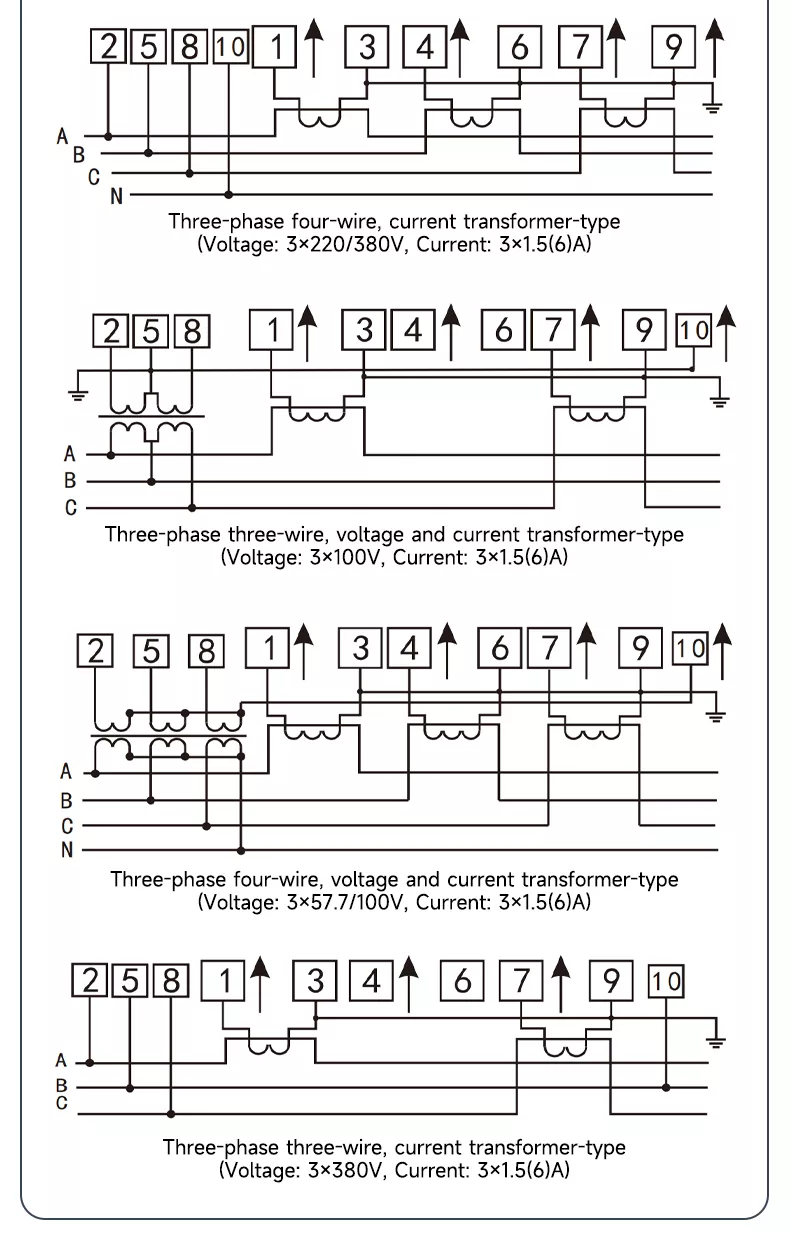

SƠ ĐỒ DÂY (DÀNH CHO MẪU 4P CỤ THỂ)

LOẠI BIẾN ÁP DÂY

HỆ THỐNG DÂY 3 PHA BỐN: ĐIỆN ÁP 3×220V, DÒNG 3×1.5(6)A

HỆ THỐNG DÂY BA GIAI ĐOẠN: ĐIỆN ÁP 3×380V, DÒNG 3×1.5(6)A

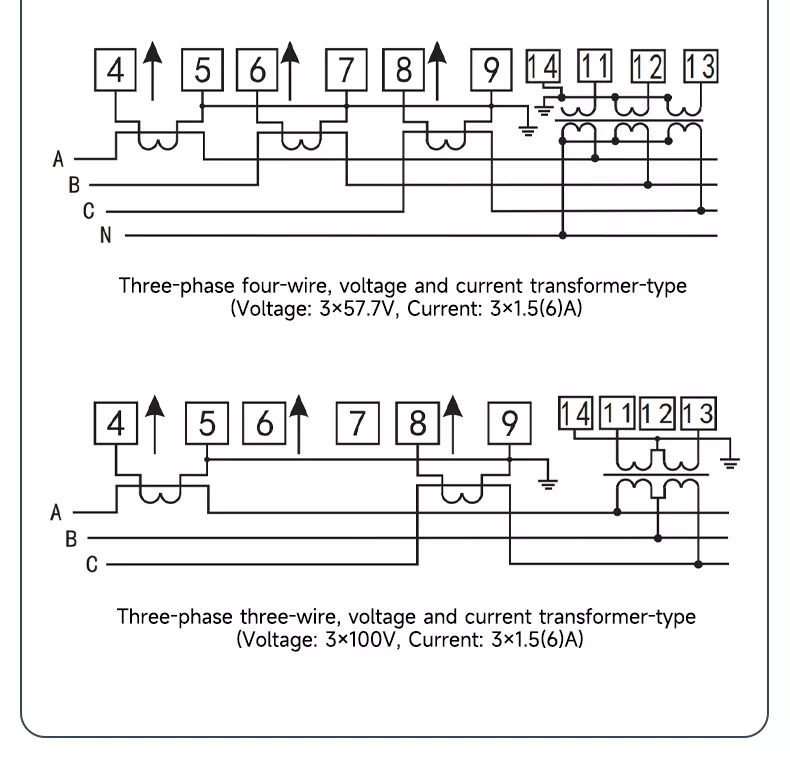

BA PHA BỐN DÂY ( BIẾN ÁP VÀ DÒNG DÒNG): ĐIỆN ÁP 3×57.7V, DÒNG 3×1.5(6)A

BA PHA BA DÂY (Biến áp điện áp & dòng điện): ĐIỆN ÁP 3×100V, DIỆN 3×1.5(6)A

LOẠI DÂY TRỰC TIẾP (Tham khảo)

• LOẠI DÂY TRỰC TIẾP 3 PHA 4: ĐIỆN ÁP 3×220/380V, DÒNG ≥3×5(20)A

• LOẠI DÂY TRỰC TIẾP BA PHA BA: ĐIỆN ÁP 3×380V, DÒNG ≥3×5(20)A

Đánh dấu thiết bị đầu cuối rõ ràng và hệ thống dây điện được tiêu chuẩn hóa giúp việc lắp đặt an toàn và hiệu quả hơn.

CHỨNG NHẬN CÓ QUYỀN

Đồng hồ đo đường ray DIN ba pha của chúng tôi đã vượt qua thử nghiệm và chứng nhận trong phòng thí nghiệm chuyên nghiệp, phù hợp với các tiêu chuẩn ngành quốc gia và quốc tế. Toàn bộ quy trình sản xuất thực hiện kiểm soát chất lượng nghiêm ngặt, bao gồm hiệu chuẩn độ chính xác, kiểm tra điện áp chịu được, kiểm tra lão hóa và các liên kết khác, đảm bảo độ chính xác, an toàn và ổn định của từng sản phẩm. Chứng nhận có thẩm quyền cung cấp sự đảm bảo mạnh mẽ cho việc mua sắm số lượng lớn và hợp tác lâu dài của khách hàng toàn cầu.

ĐƯỢC SỬ DỤNG RỘNG RÃI

Đồng hồ đo đường ray DIN 4P ba pha của chúng tôi được sử dụng rộng rãi trong:

• TRẠM PHÁP: Giám sát điện năng và quản lý năng lượng

• THIẾT BỊ TỰ ĐỘNG: Điều khiển quá trình công nghiệp và đo điện năng

• SẢN XUẤT DÒNG: Giám sát và thống kê mức tiêu thụ năng lượng của nhà máy

• TỦ PHÂN PHỐI: Giám sát và bảo vệ thông số hệ thống phân phối điện

• XÂY DỰNG NHÀ Ở: Đo năng lượng thông minh và quản lý điện năng hộ gia đình

• CỬA HÀNG BỘ PHẬN: Thống kê và phân tích tiêu thụ năng lượng của tòa nhà thương mại

Câu hỏi thường gặp (6 MỤC)

1. CHỨC NĂNG CHÍNH CỦA SẢN PHẨM NÀY LÀ GÌ?

Nó chủ yếu được sử dụng để giám sát toàn diện các thông số điện (điện áp, dòng điện, công suất, năng lượng, v.v.), đo năng lượng, tải lên cảnh báo và liên lạc bất thường trong hệ thống điện ba pha, phù hợp với các kịch bản tự động hóa công nghiệp, phân phối điện và quản lý năng lượng.

2.MỨC ĐỘ CHÍNH XÁC LÀ GÌ?

Nó sử dụng độ chính xác cao 0,5 cấp, đáp ứng các tiêu chuẩn đo lường pháp lý và đo lường công nghiệp, đảm bảo thu thập dữ liệu chính xác và đo năng lượng.

3. NÓ HỖ TRỢ PHƯƠNG PHÁP DÂY NÀO?

Nó hỗ trợ cả kết nối trực tiếp (đối với dòng điện thấp) và kết nối máy biến áp (đối với dòng điện/điện áp cao), tương thích với hệ thống ba pha ba dây và bốn dây, với các tùy chọn nối dây linh hoạt.

4. GÓC NHÌN CỦA MÀN HÌNH LCD LÀ GÌ?

Màn hình có góc nhìn toàn cảnh 178°, cho phép đọc dữ liệu rõ ràng từ mọi góc độ, không có điểm mù.

5. CÓ CHỨC NĂNG GIAO TIẾP KHÔNG?

Có, nó hỗ trợ giao thức truyền thông Modbus RTU, có thể thực hiện tải lên dữ liệu và giám sát từ xa, phù hợp với các hệ thống quản lý nguồn thông minh.

6.PHẠM VI NHIỆT ĐỘ HOẠT ĐỘNG LÀ GÌ?

Nhiệt độ hoạt động tiêu chuẩn là  20~70°C và các mẫu nâng cao có thể chịu được nhiệt độ lên tới 75°C, phù hợp với nhiều môi trường công nghiệp khác nhau.
