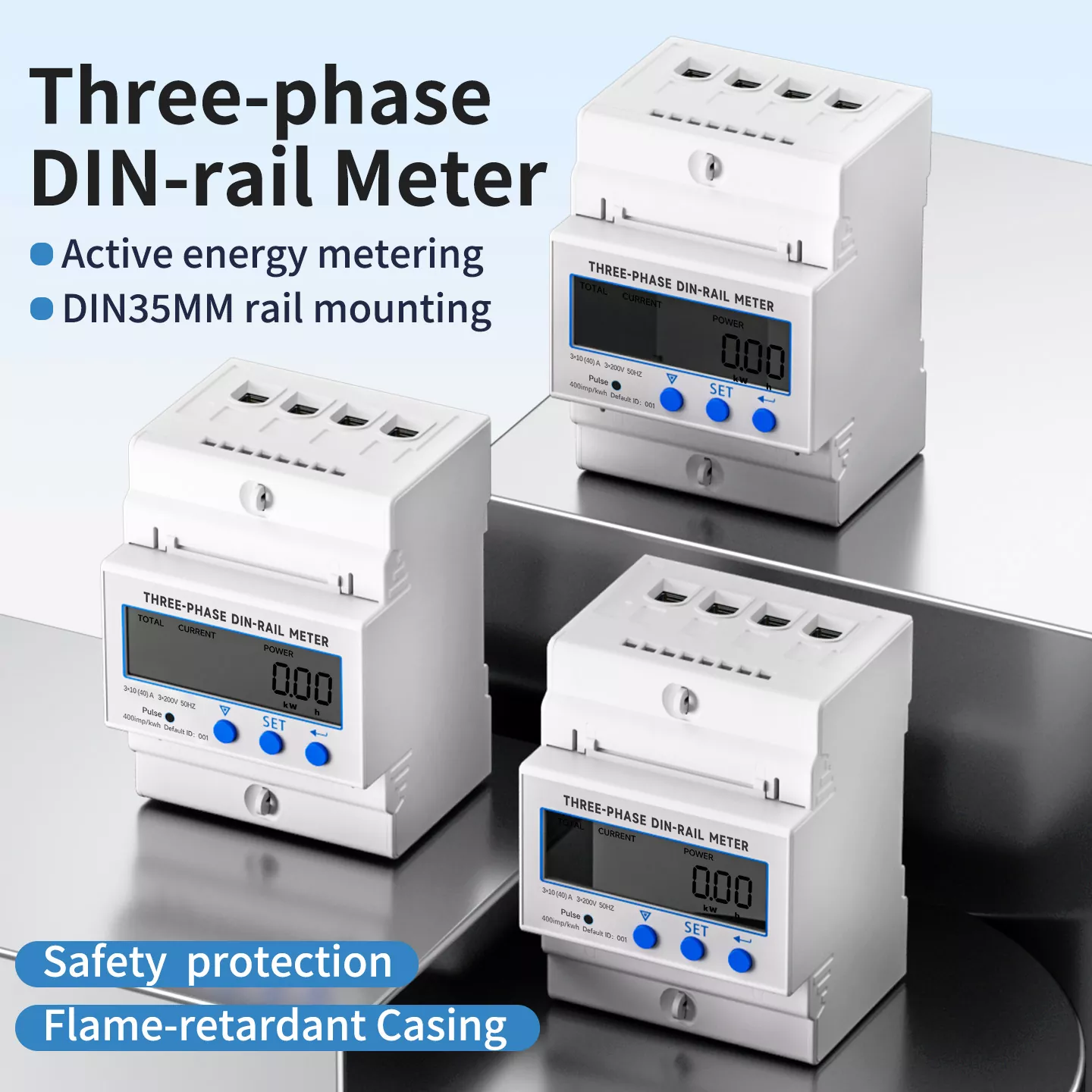

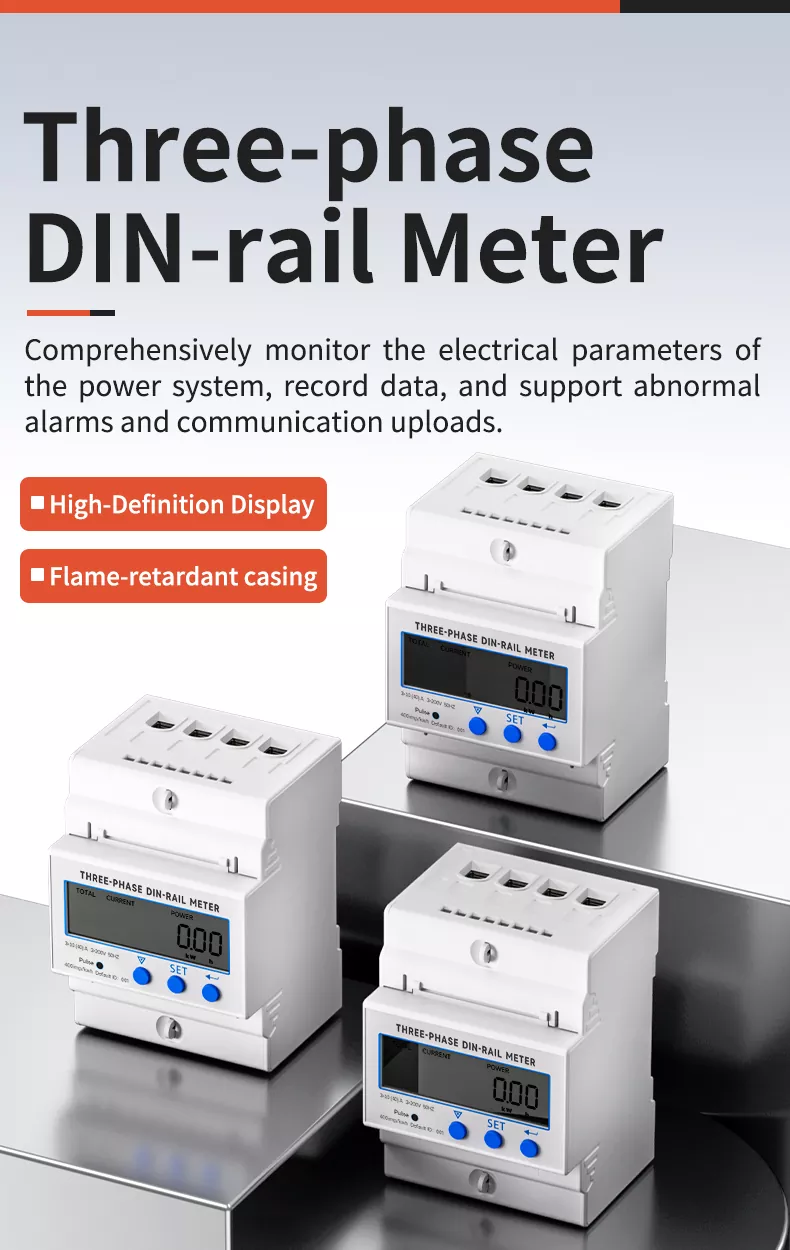

Đồng hồ đo đường ray Din ba pha

Đồng hồ đo đường ray DIN ba pha Eton là thiết bị giám sát đa thông số hiệu suất cao được thiết kế cho các hệ thống điện hiện đại. Nó tích hợp công nghệ chip SMT (Surface Mount Technology) tiên tiến và các mạch tích hợp, cho phép đo thời gian thực và chính xác các thông số điện ba pha với độ chính xác 0,5 cấp. Nó giám sát toàn diện dữ liệu hệ thống điện, ghi lại mức tiêu thụ năng lượng và hỗ trợ tải lên các cảnh báo và thông tin liên lạc bất thường. Với cấu trúc nhỏ gọn, vỏ chống cháy và lắp đặt đường ray DIN35mm được tiêu chuẩn hóa, đây là lựa chọn lý tưởng để giám sát thông số nguồn theo thời gian thực trong các dự án tự động hóa công nghiệp, tủ phân phối và lưới điện.

Giới thiệu công ty

Cam kết cung cấp các dịch vụ toàn diện về điều khiển tự động hóa công nghiệp. Đáp ứng nhu cầu mọi mặt của hệ thống điện bằng các sản phẩm phân phối điện thông minh chính xác, tin cậy, tiết kiệm năng lượng và thân thiện với môi trường. Chúng tôi tuân thủ kiểm soát chất lượng nghiêm ngặt từ R&D đến sản xuất, đảm bảo mỗi sản phẩm đều đáp ứng các tiêu chuẩn quốc tế và phấn đấu trở thành đối tác tin cậy của khách hàng toàn cầu trong ngành thiết bị đo lường điện.

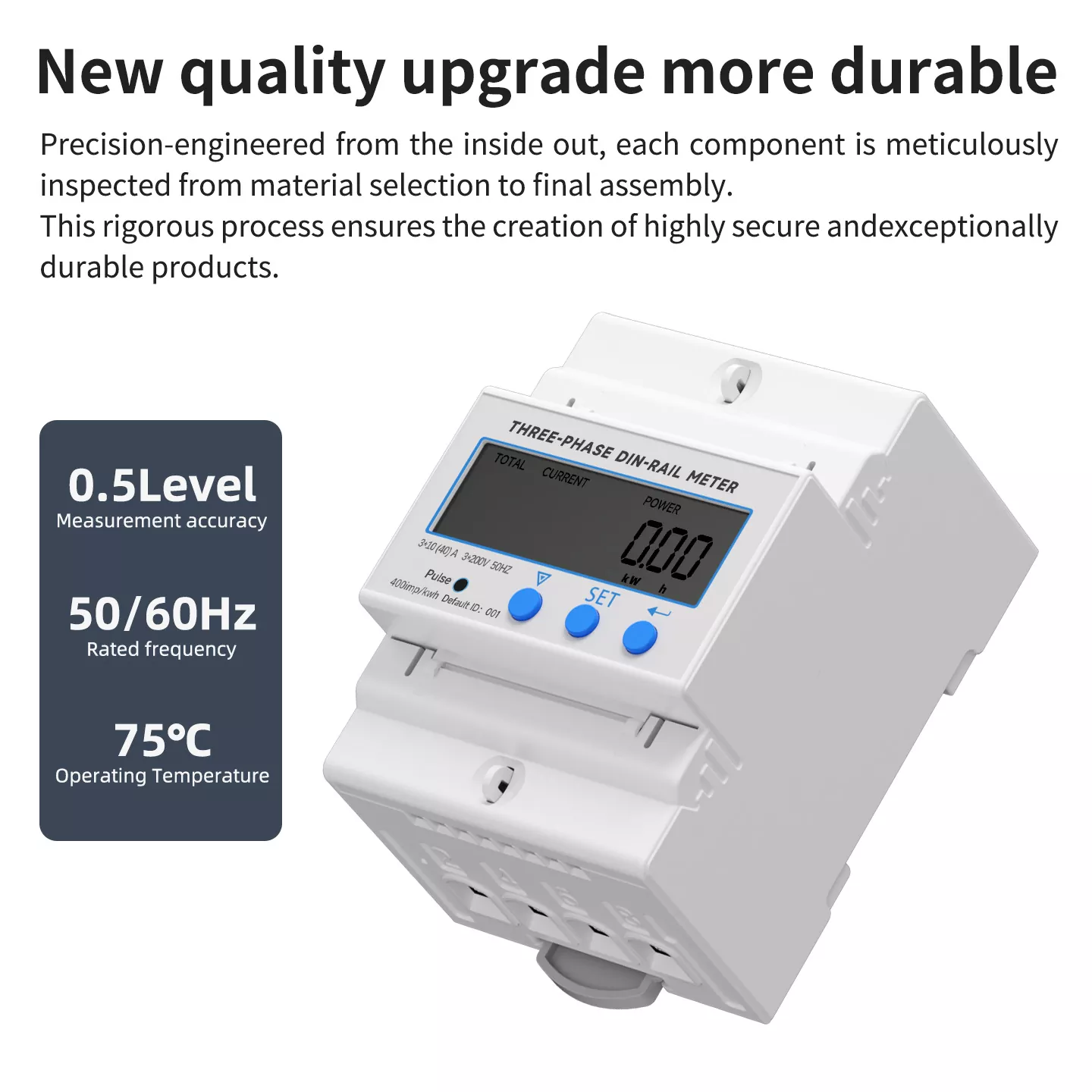

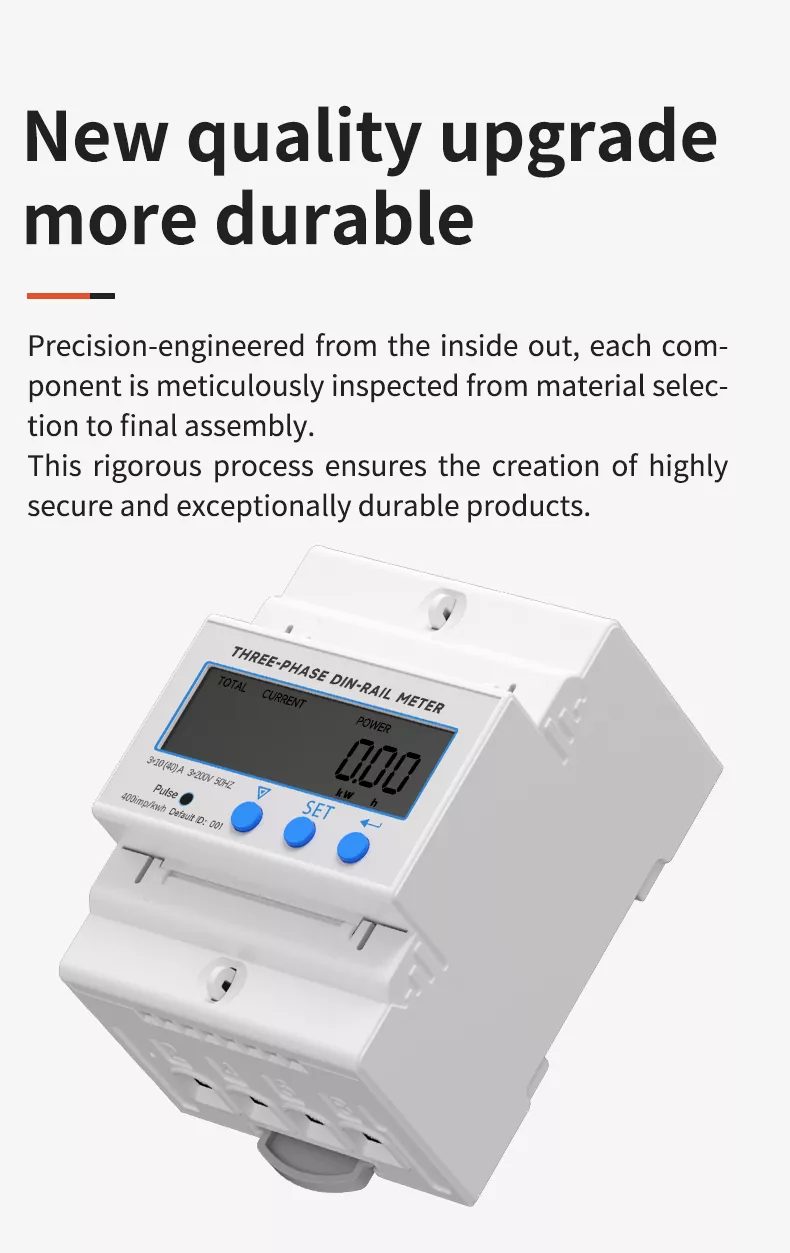

Nâng cấp chất lượng mới và bền hơn

Đồng hồ đo đường ray DIN ba pha của chúng tôi đã trải qua quá trình nâng cấp chất lượng toàn diện. Được thiết kế chính xác từ trong ra ngoài, mỗi bộ phận đều được kiểm tra tỉ mỉ—từ việc lựa chọn nguyên liệu thô chất lượng cao và xử lý chính xác đến hàn chip SMT và lắp ráp cuối cùng. Quy trình sản xuất nghiêm ngặt này, kết hợp với thử nghiệm lão hóa, giúp loại bỏ các rủi ro tiềm ẩn về chất lượng. Kết quả là sản phẩm có độ an toàn cao, chống ăn mòn và độ bền đặc biệt, có khả năng hoạt động ổn định lâu dài ngay cả trong môi trường công nghiệp khắc nghiệt với nhiệt độ hoạt động ngắn hạn lên tới 75°C.

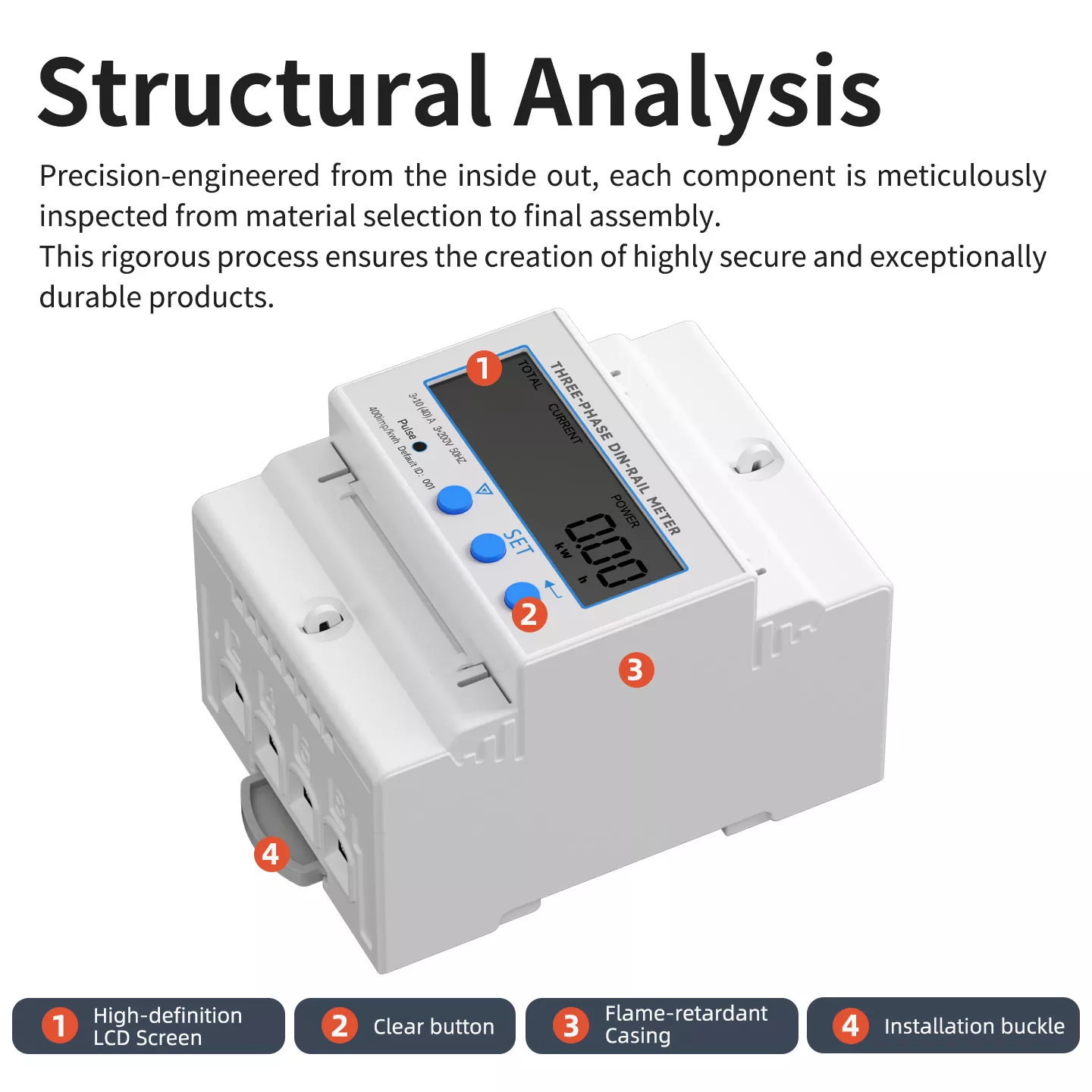

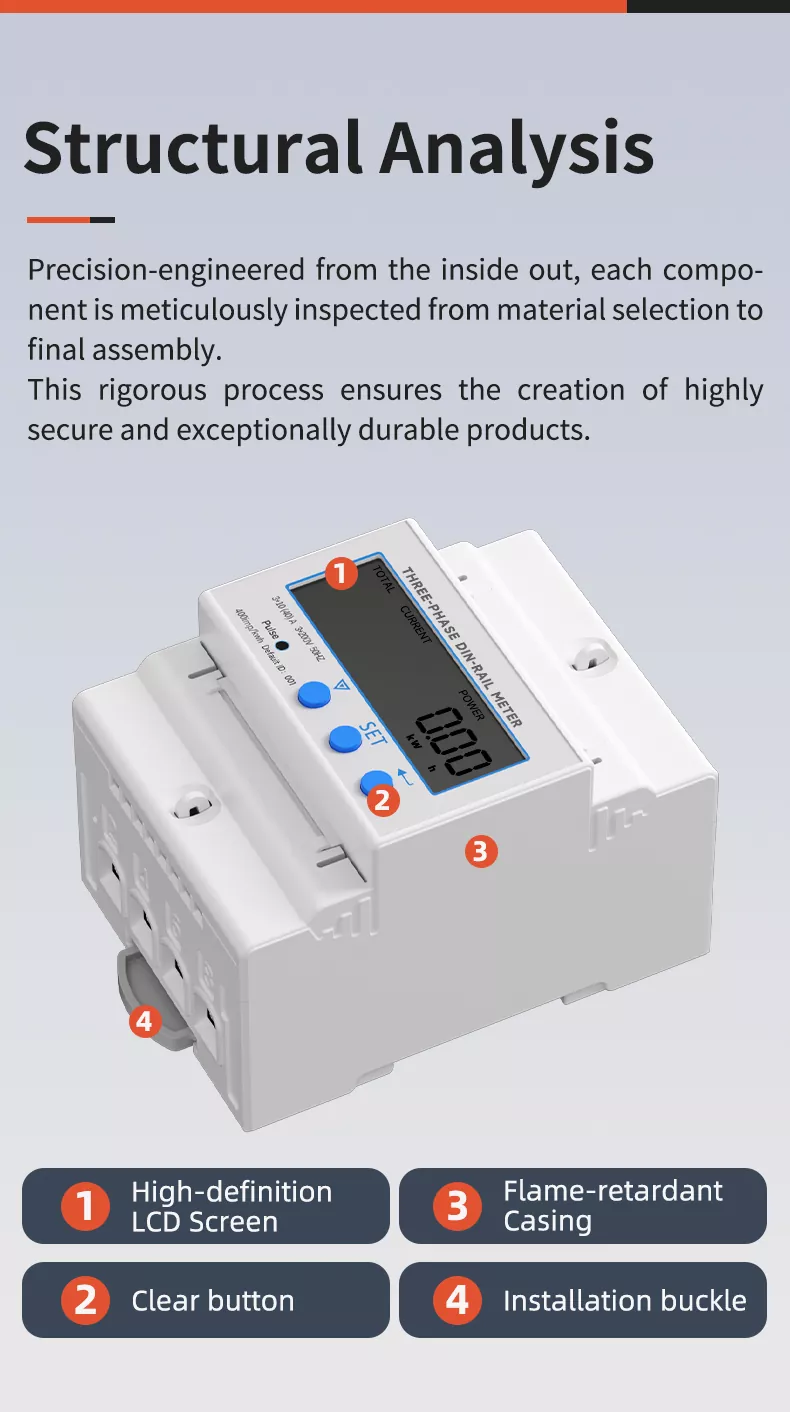

Phân tích kết cấu

Đồng hồ đo đường ray DIN ba pha có thiết kế cấu trúc được tối ưu hóa về mặt khoa học, với bốn thành phần cốt lõi hoạt động hài hòa:

1. Màn hình LCD độ phân giải cao: Khu vực hiển thị cốt lõi để trình bày tổng năng lượng, dòng điện, công suất và các dữ liệu khác theo thời gian thực.

2. Nút xóa: Nút nhạy, phản hồi nhanh để cấu hình tham số và chuyển đổi dữ liệu.

3. Vỏ chống cháy: Vỏ ngoài bằng nhựa ABS có độ bền cao giúp bảo vệ kết cấu và cách điện.

4. Khóa cài đặt: Được tích hợp sẵn cấu trúc để cố định đường ray DIN35mm chắc chắn và không cần dụng cụ, tạo điều kiện bảo trì nhanh chóng.

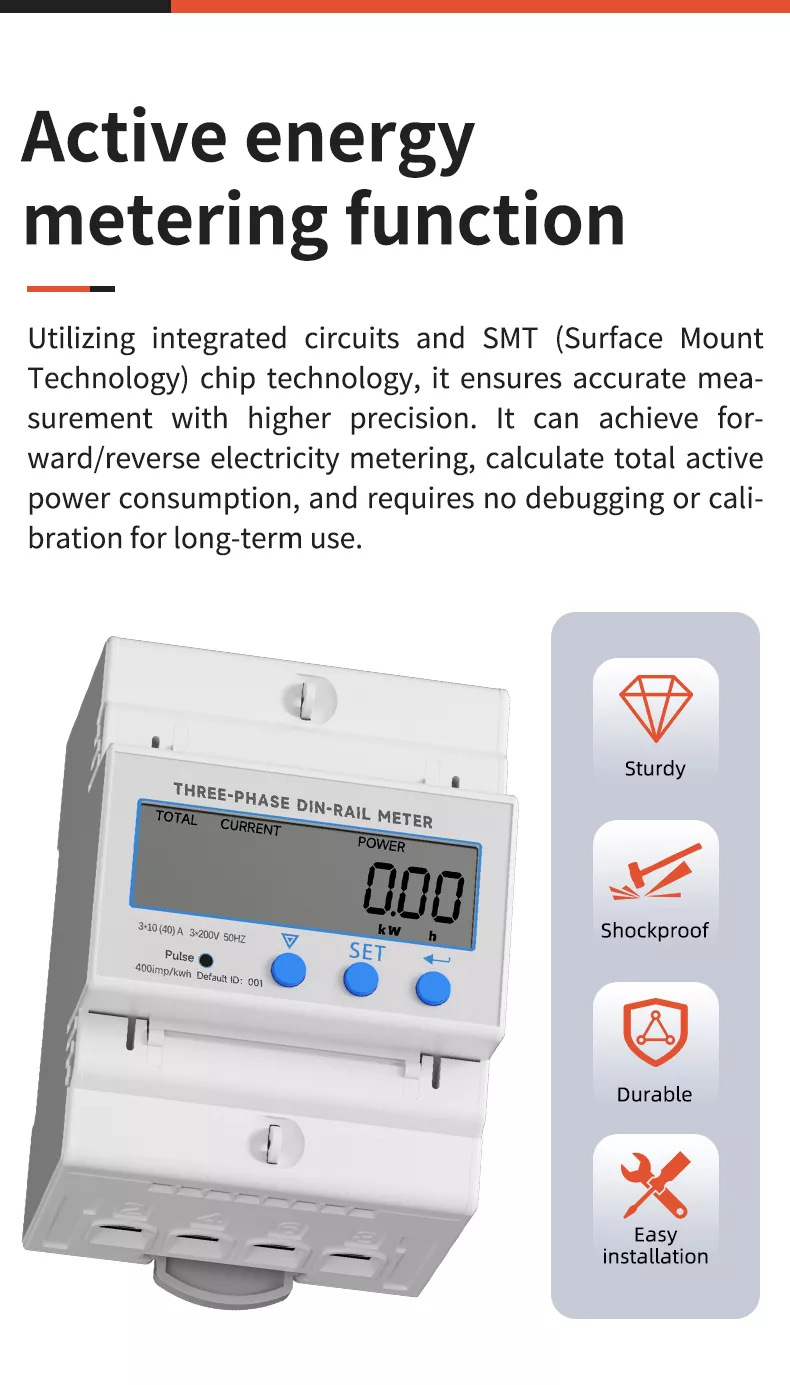

Chip chất lượng cao & Đo lường chính xác

Sử dụng các mạch tích hợp tiên tiến và công nghệ chip SMT (Surface Mount Technology), máy đo này đảm bảo độ chính xác của phép đo tuyệt vời. Chip cấp công nghiệp hiệu suất cao mang lại tốc độ xử lý nhanh, độ nhạy cao và khả năng chống nhiễu mạnh mẽ. Nó nắm bắt chính xác các thông số công suất theo thời gian thực mà không bị trễ, hỗ trợ đo điện tiến/ngược và tính toán tổng mức tiêu thụ điện năng hoạt động. Nó không yêu cầu gỡ lỗi hoặc hiệu chuẩn để sử dụng lâu dài, đảm bảo dữ liệu đầu ra ổn định và đáng tin cậy ngay cả trong môi trường điện từ phức tạp.

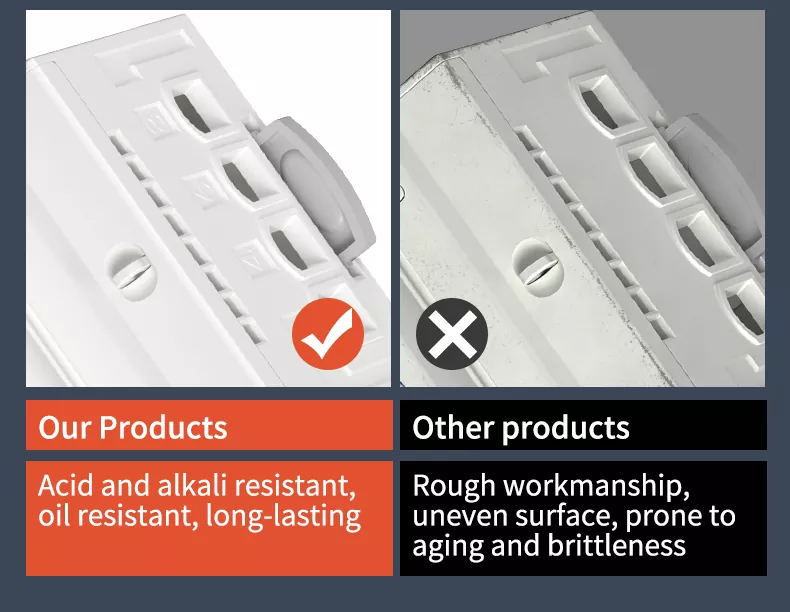

Sản phẩm của chúng tôi so với các sản phẩm khác

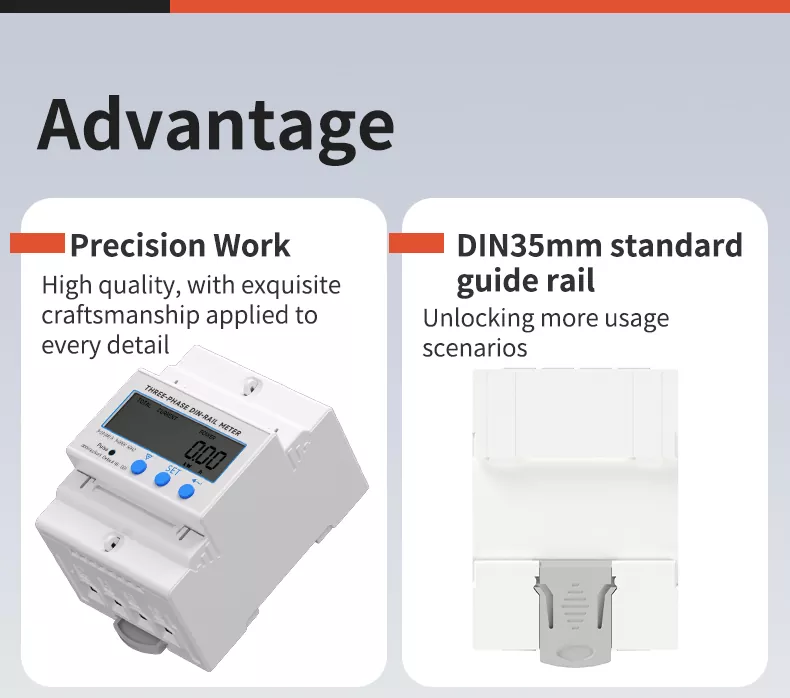

Lợi thế cốt lõi

1. Gia công chính xác: Sự khéo léo tinh tế được áp dụng cho mọi chi tiết—từ lớp vỏ mờ mịn đến các khối đầu cuối được căn chỉnh chính xác. Nguyên liệu thô chất lượng cao đảm bảo hiệu suất ổn định trên tất cả các lô sản phẩm.

2. Đường ray dẫn hướng tiêu chuẩn DIN35mm: Tương thích với các đường ray dẫn hướng DIN35mm phổ biến, mở ra nhiều tình huống sử dụng hơn và đơn giản hóa việc cài đặt.

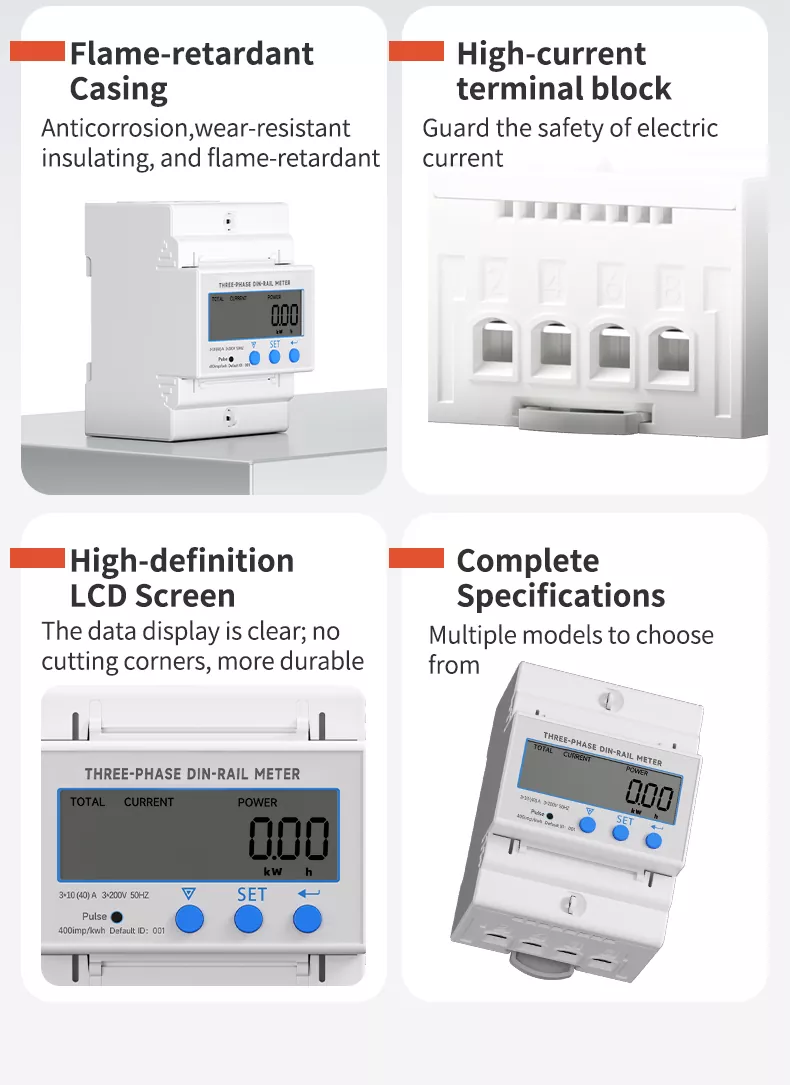

Bốn điểm bán hàng cốt lõi

• Vỏ chống cháy: Được làm từ chất liệu nhựa ABS cao cấp, có khả năng chống ăn mòn, chống mài mòn, cách điện và chống cháy, ngăn chặn hiệu quả các nguy cơ cháy nổ do đoản mạch hoặc quá tải.

• Khối đầu cực dòng điện cao: Các cực bằng đồng đảm bảo độ dẫn điện cao, tổn thất điện năng thấp và đảm bảo an toàn dòng điện.

• Màn hình LCD độ phân giải cao: Hiển thị dữ liệu rõ ràng không có góc cắt, bền hơn và dễ đọc hơn.

• Thông số kỹ thuật hoàn chỉnh: Nhiều mẫu mã để lựa chọn, đáp ứng nhu cầu ứng dụng đa dạng.

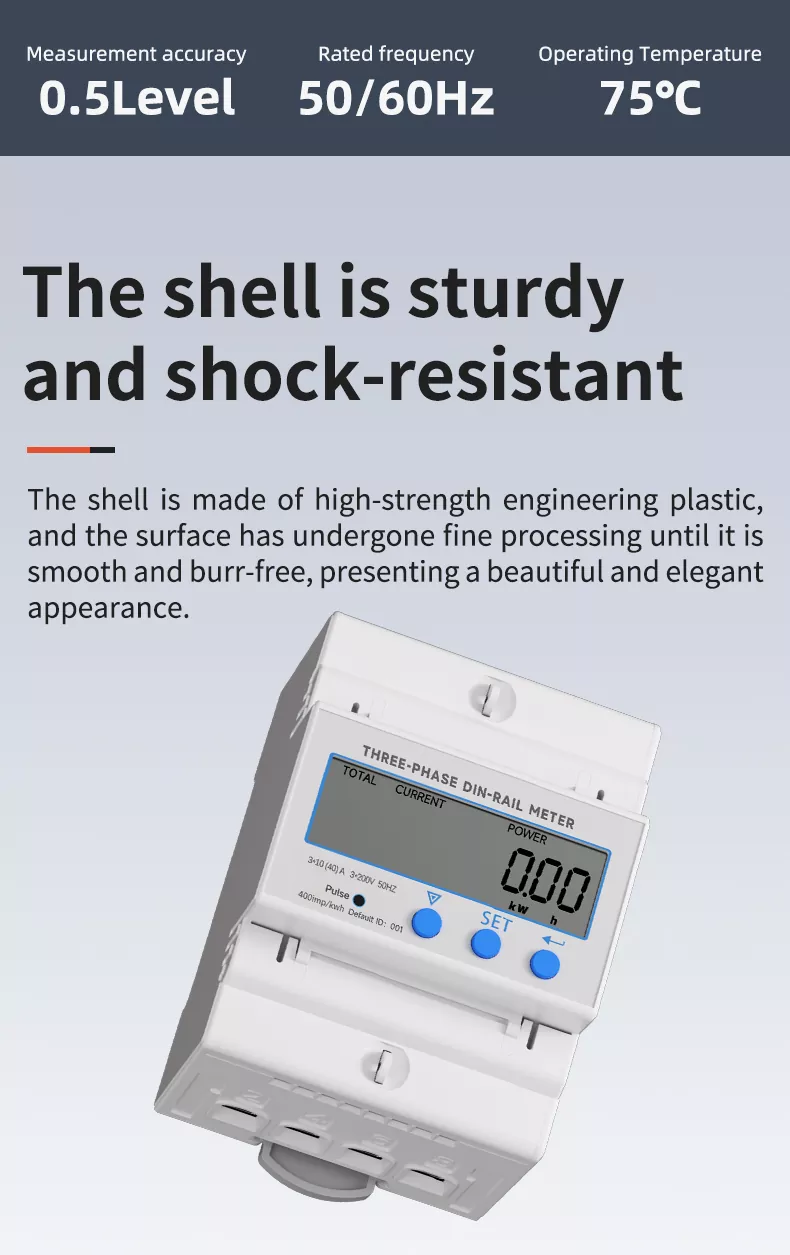

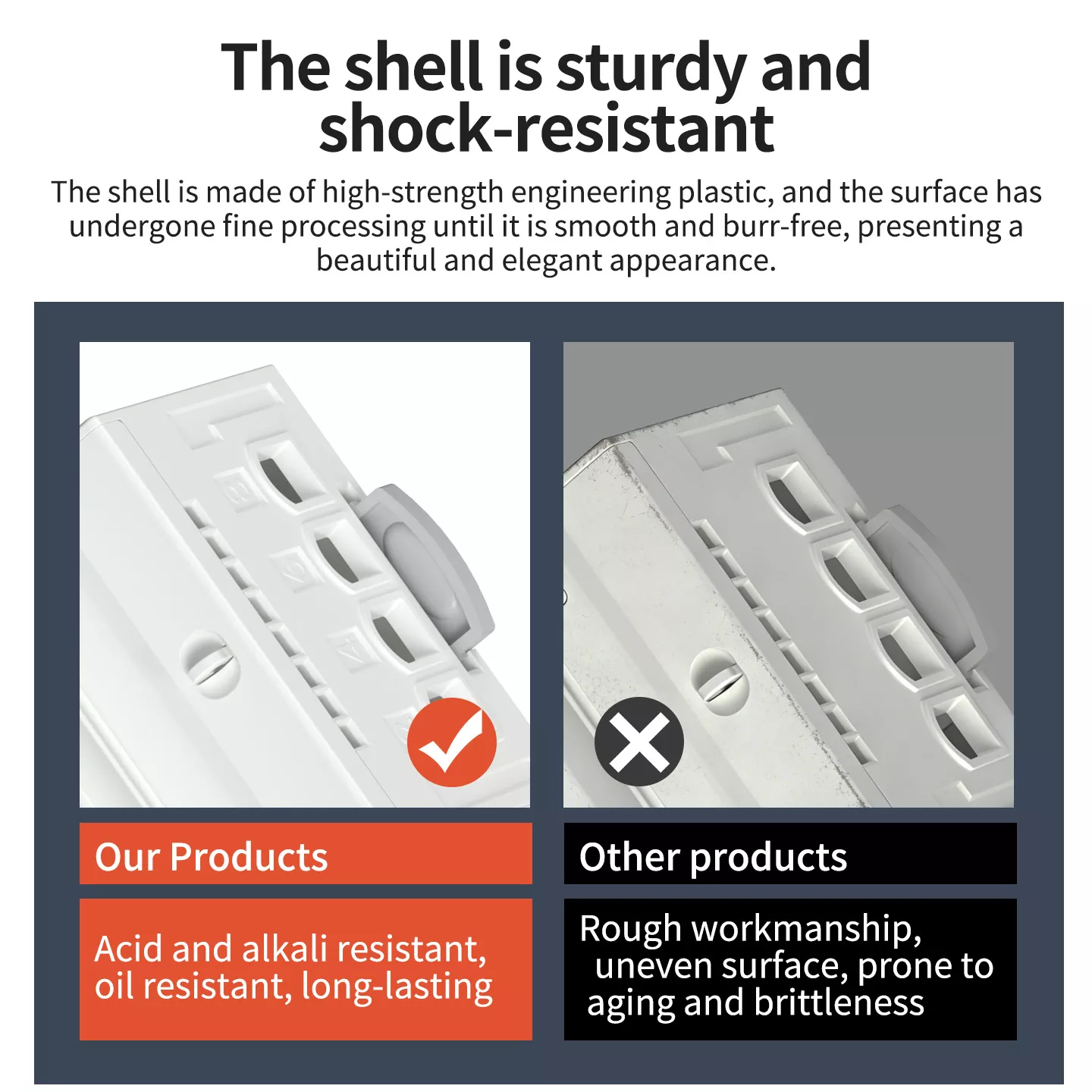

Vỏ chắc chắn và chống sốc

Vỏ của đồng hồ được chế tạo từ nhựa kỹ thuật có độ bền cao, trải qua quá trình xử lý bề mặt tinh xảo để đạt được bề mặt mịn, không có gờ với kiểu dáng đẹp, hiện đại. Nó tự hào có hiệu suất chống sốc và chống nén tuyệt vời, có khả năng chịu được các rung động cơ học và tác động nhẹ thường gặp trong các khu công nghiệp mà không làm hỏng cấu trúc hoặc suy giảm hiệu suất. Ngoài ra, khả năng kháng axit và kiềm của vật liệu đảm bảo tuổi thọ lâu dài trong nhiều môi trường làm việc phức tạp khác nhau.

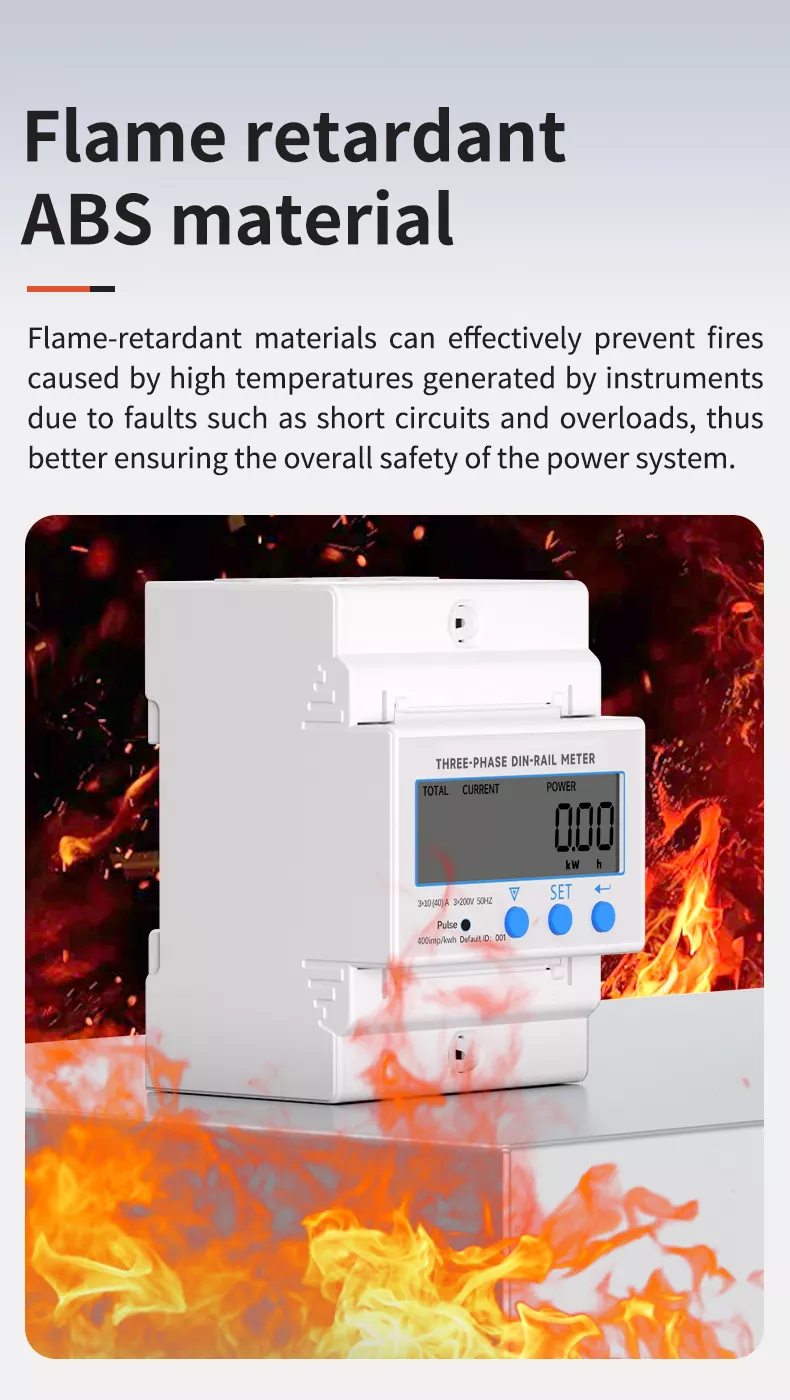

Chất liệu ABS chống cháy

Sử dụng nhựa kỹ thuật ABS chống cháy cao cấp, vỏ của đồng hồ đáp ứng các tiêu chuẩn an toàn nghiêm ngặt. Vật liệu chống cháy có thể ức chế quá trình đốt cháy một cách hiệu quả và ngăn chặn sự lây lan của lửa do nhiệt độ cao tạo ra do lỗi dụng cụ như đoản mạch và quá tải. Thiết kế này về cơ bản giúp loại bỏ các mối nguy hiểm về an toàn cháy nổ, mang lại sự đảm bảo an toàn đáng tin cậy cho toàn bộ hệ thống điện và khiến nó phù hợp để sử dụng trong các môi trường công nghiệp và thương mại dễ cháy.

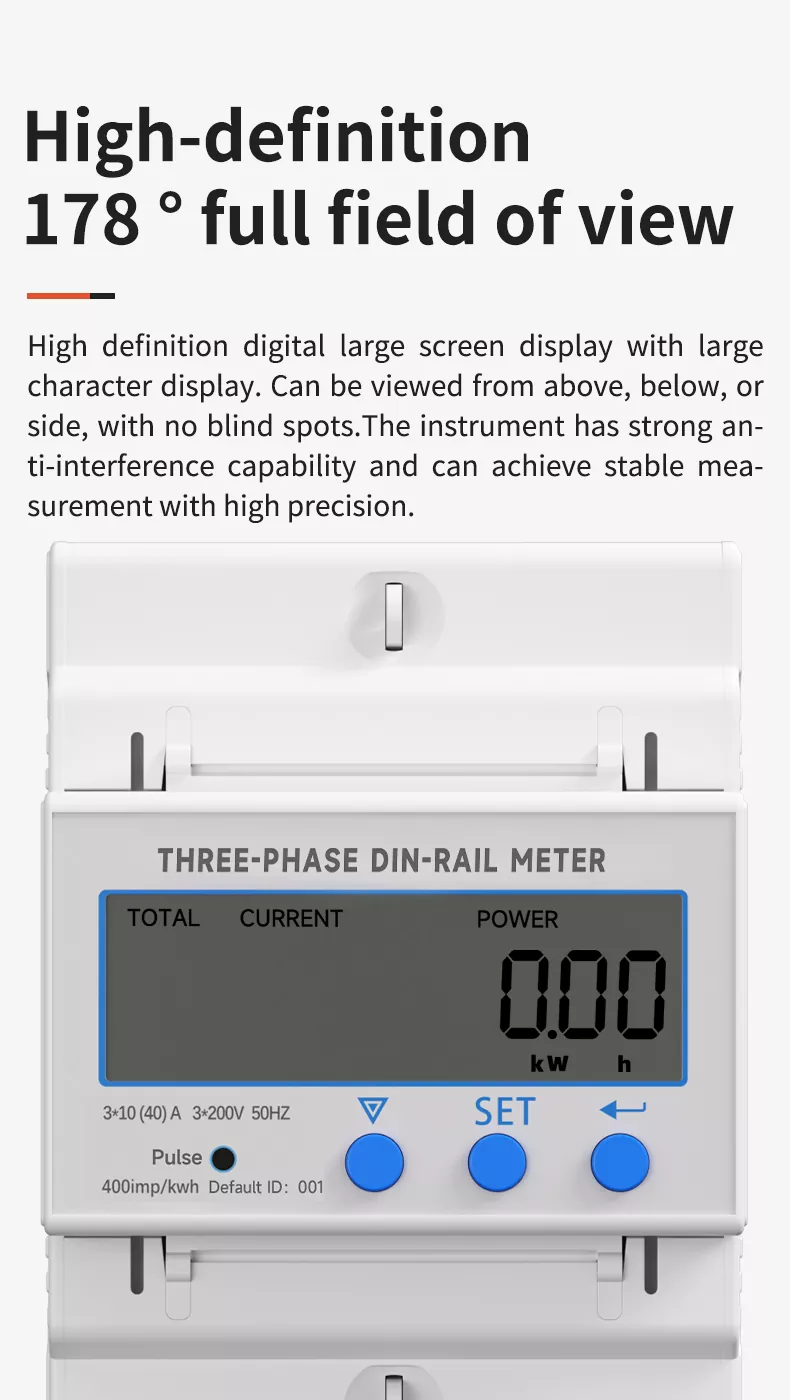

Độ phân giải cao 178° Toàn Trường Nhìn

Được trang bị màn hình LED màn hình lớn kỹ thuật số độ phân giải cao, đồng hồ này có các ký tự lớn, sáng cho độ rõ nét tuyệt vời. Màn hình hỗ trợ góc nhìn đầy đủ 178°—có thể đọc từ phía trên, phía dưới hoặc bất kỳ phía nào mà không có điểm mù—đảm bảo người vận hành có thể đọc dữ liệu quan trọng một cách nhanh chóng và chính xác từ mọi vị trí. Khả năng chống nhiễu mạnh mẽ của thiết bị đảm bảo phép đo và hiển thị ổn định ngay cả trong môi trường điện từ phức tạp nhất.

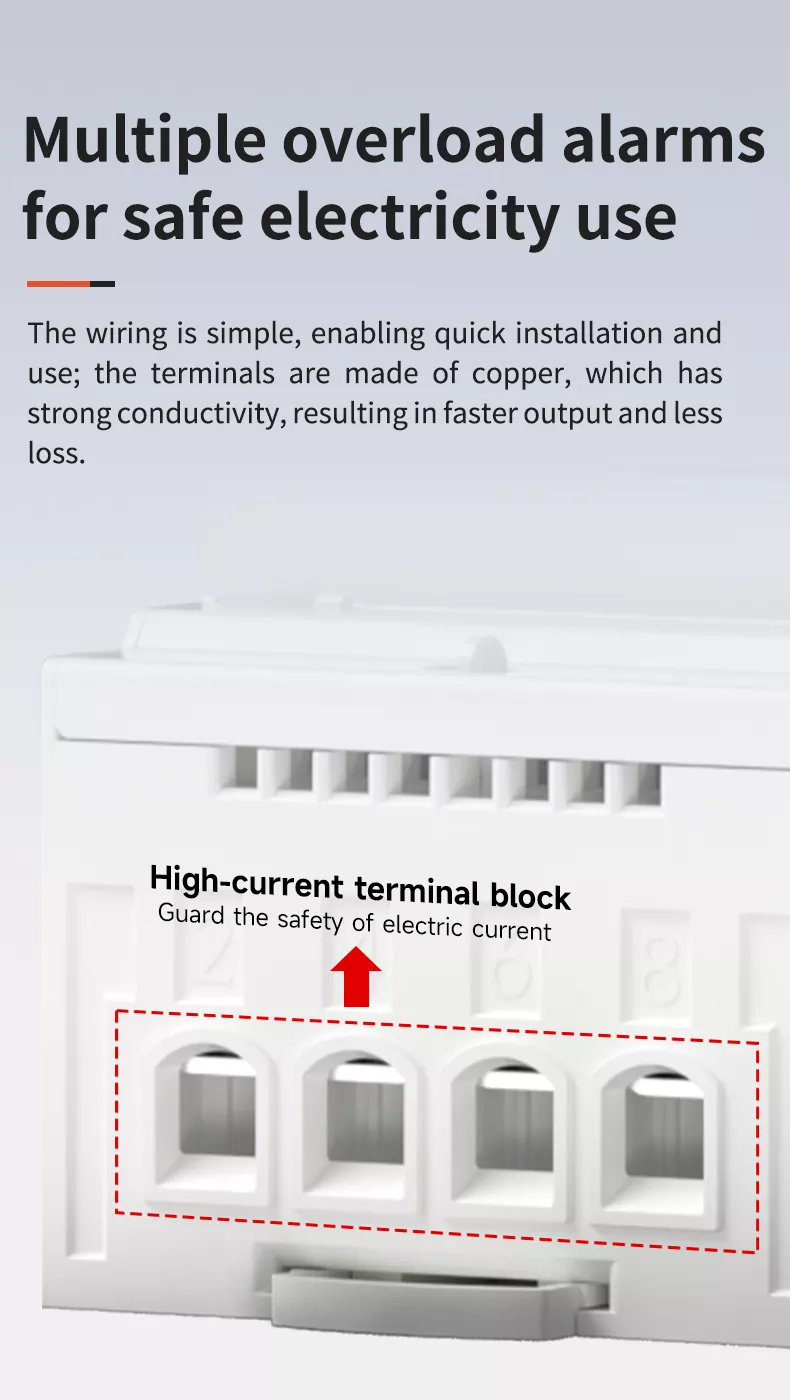

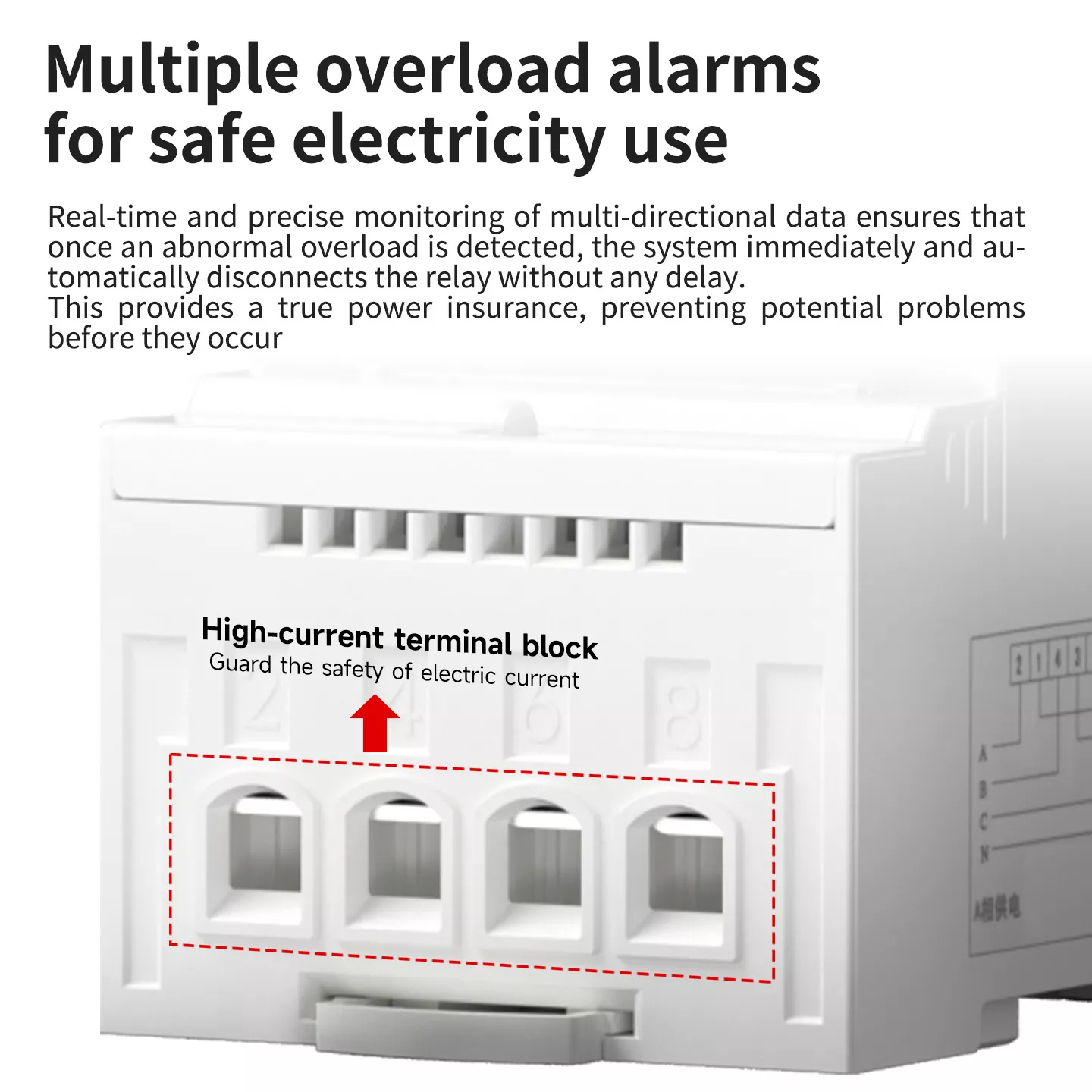

Nhiều cảnh báo quá tải để sử dụng điện an toàn

Hệ thống dây điện đơn giản, giúp lắp đặt và sử dụng nhanh chóng; các thiết bị đầu cuối được làm bằng đồng, có độ dẫn điện mạnh, dẫn đến đầu ra nhanh hơn và ít thất thoát hơn. Khối đầu cuối dòng điện cao bảo vệ sự an toàn của dòng điện, trong khi nhiều chức năng cảnh báo quá tải cung cấp cảnh báo theo thời gian thực về các điều kiện nguồn điện bất thường, ngăn ngừa hiệu quả hư hỏng thiết bị và đảm bảo sử dụng điện an toàn.

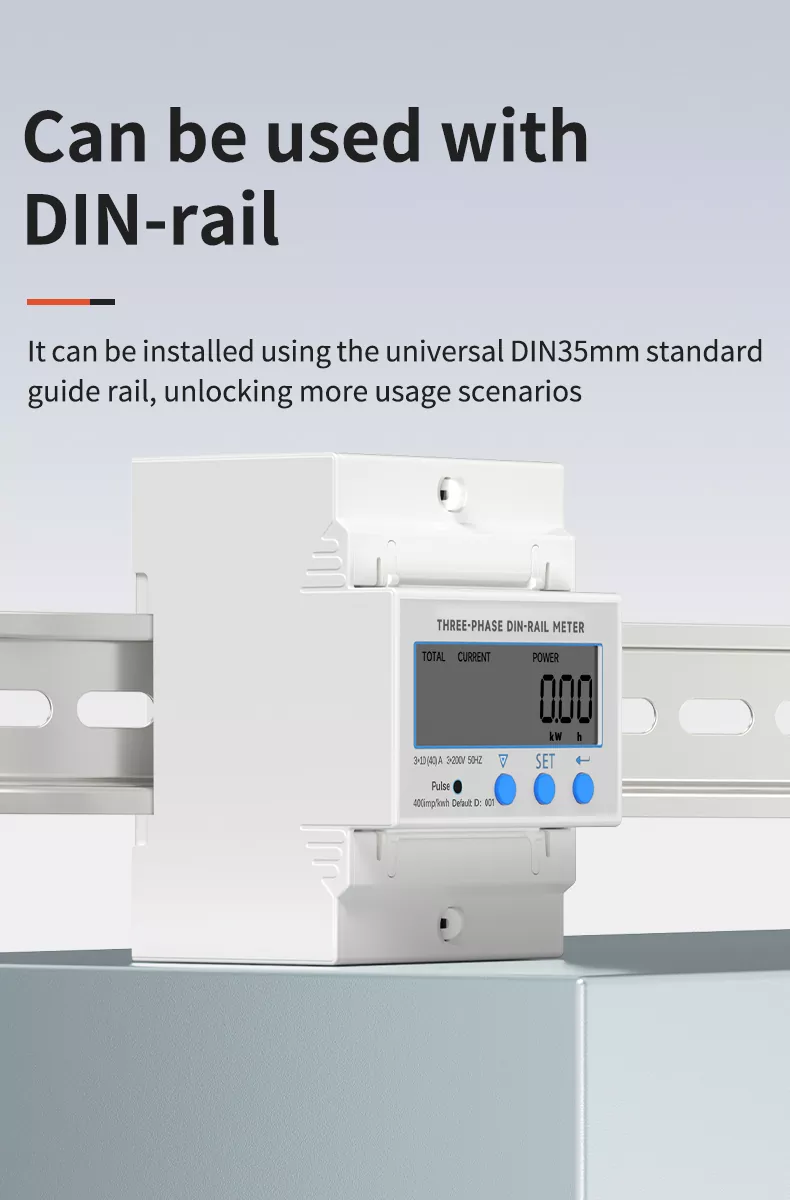

Có thể được sử dụng với đường ray DIN

Nó có thể được lắp đặt bằng ray dẫn hướng tiêu chuẩn DIN35mm phổ dụng, mở ra nhiều tình huống sử dụng hơn. Khóa cài đặt nhanh cho phép lắp và tháo dỡ công cụ mà không cần dụng cụ, giúp thuận tiện cho việc lắp đặt, bảo trì và thay thế trong tủ phân phối và bảng điều khiển công nghiệp.

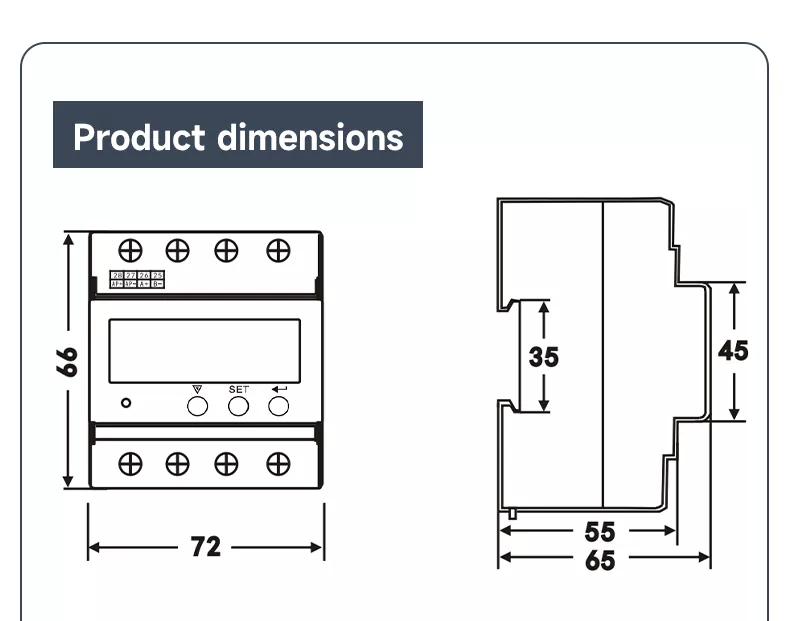

Kích thước sản phẩm

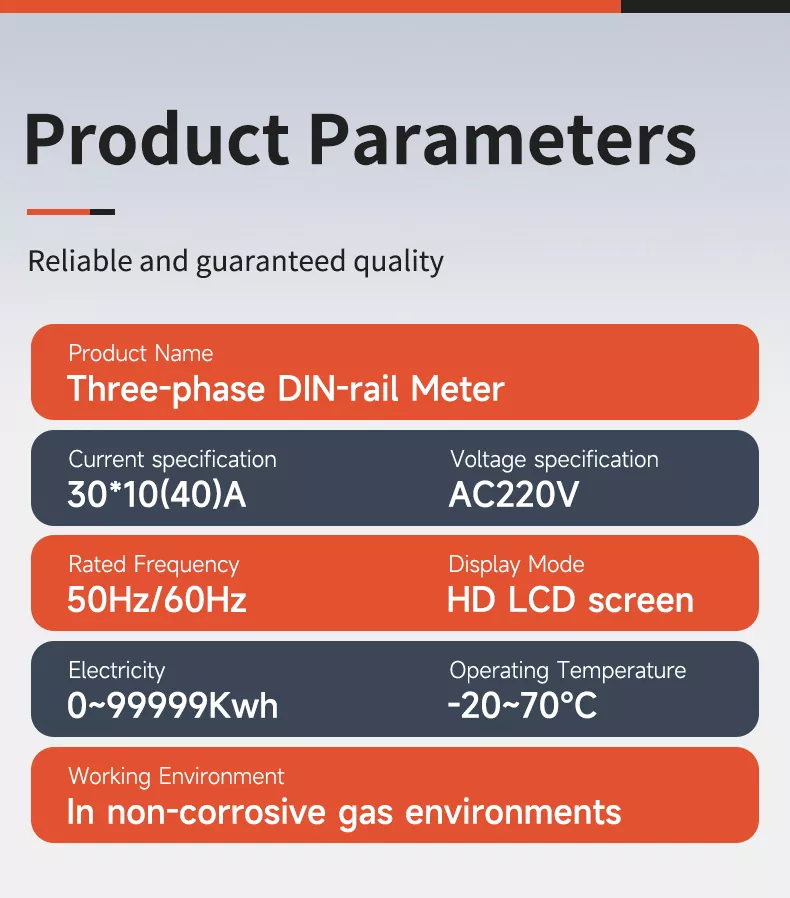

Thông số sản phẩm

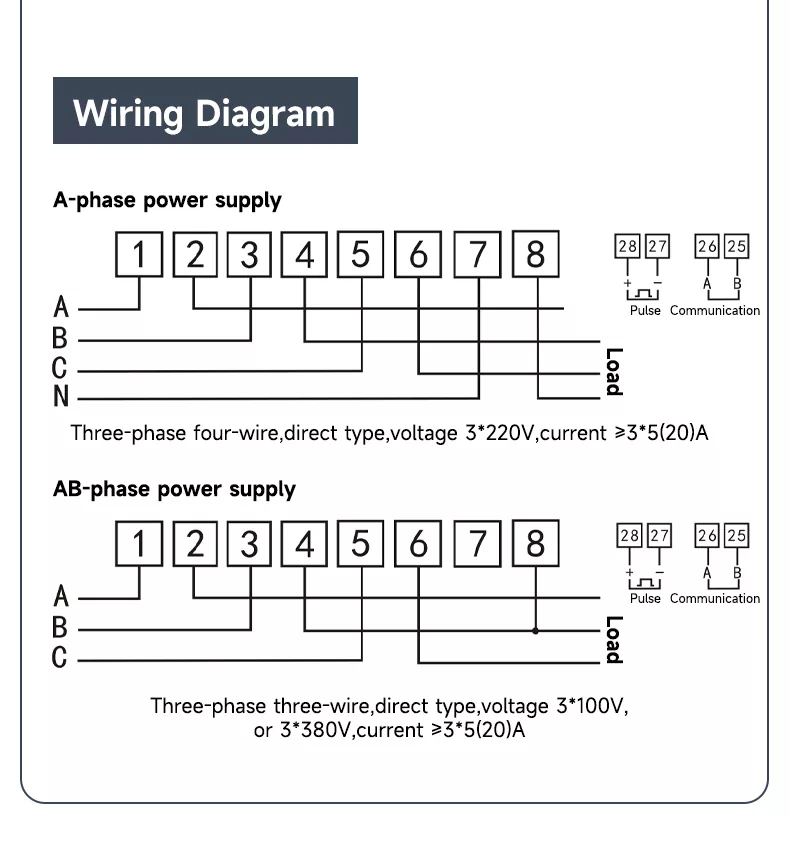

Sơ đồ nối dây

Nguồn điện một pha (Ba pha bốn dây, loại trực tiếp)

Điện áp: 3×220V

Hiện tại: ≥3×5(20)A

Kết nối các đầu cuối 1 8 với các pha và tải A/B/C/N, với các đầu cuối xung và giao tiếp (25 28) để xuất dữ liệu.

Nguồn điện pha AB (Ba pha ba dây, loại trực tiếp)

Điện áp: 3×100V hoặc 3×380V

Hiện tại: ≥3×5(20)A

Kết nối các đầu cuối 1 8 với các pha A/B/C và tải, với các đầu cuối xung và giao tiếp (25 28) để xuất dữ liệu.

Thiết kế dây đơn giản với các dấu đầu cuối rõ ràng đảm bảo lắp đặt nhanh chóng và không có lỗi, phù hợp cho cả thợ điện chuyên nghiệp và nhân viên bảo trì tại chỗ.

Chứng nhận có thẩm quyền

Đồng hồ đo đường ray DIN ba pha đã vượt qua các cuộc kiểm tra chuyên môn của nhiều bên, bao gồm cả thử nghiệm nghiêm ngặt của Viện Đo lường Giang Tô và đạt được các chứng nhận có thẩm quyền như MA và CNAS. Việc kiểm soát chất lượng nghiêm ngặt được thực hiện trong suốt quá trình sản xuất—từ thu mua nguyên liệu thô đến giao thành phẩm—để đảm bảo mỗi đồng hồ đo đều đáp ứng các tiêu chuẩn an toàn và chất lượng quốc gia và quốc tế. Hệ thống chứng nhận đáng tin cậy này cung cấp sự đảm bảo vững chắc cho việc mua sắm số lượng lớn và hợp tác lâu dài với khách hàng toàn cầu.

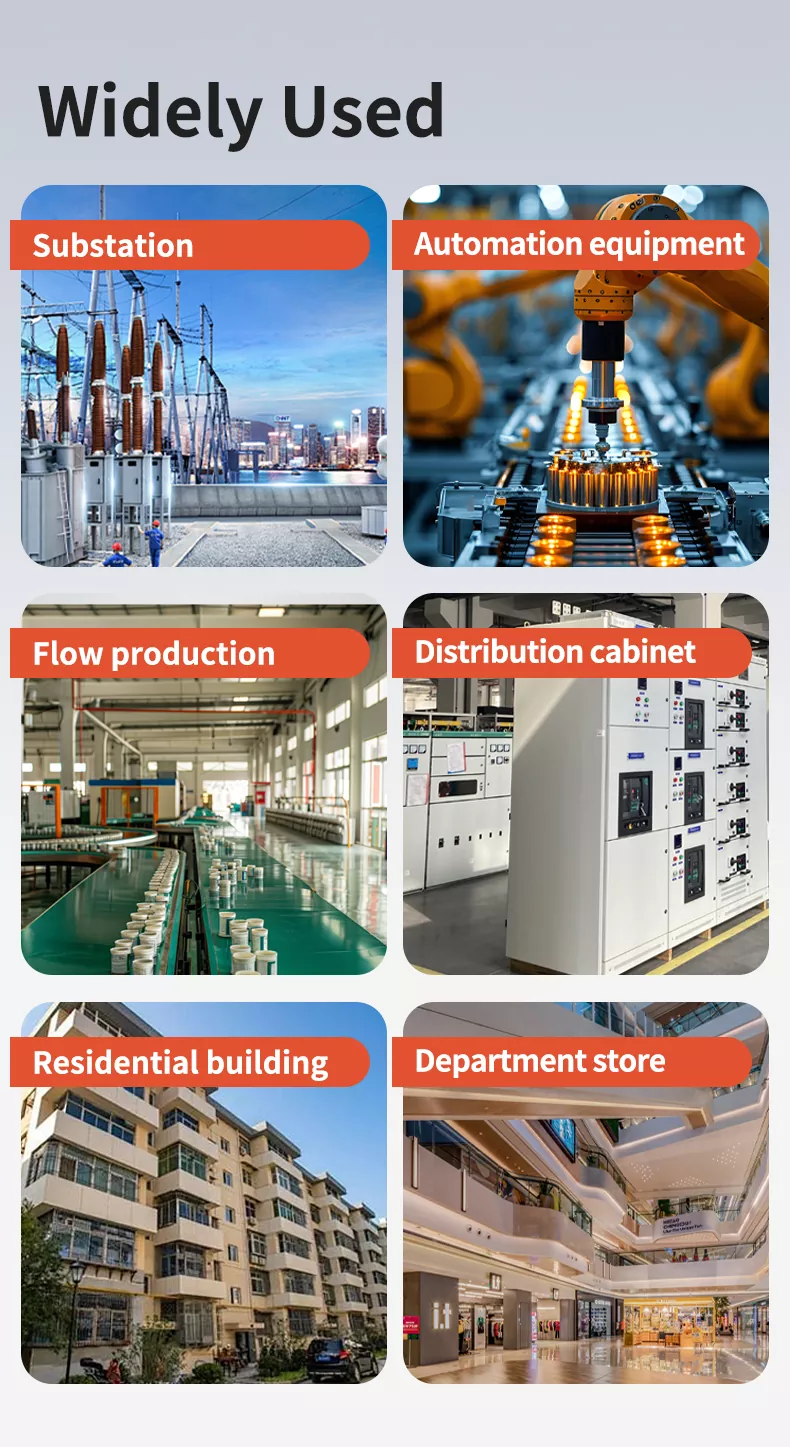

Được sử dụng rộng rãi

Đồng hồ đo đường ray DIN ba pha là giải pháp giám sát linh hoạt được áp dụng rộng rãi trong nhiều ngành:

• Trạm biến áp: Giám sát thời gian thực về điện áp, dòng điện và độ ổn định của lưới điện.

• Thiết bị tự động hóa: Giám sát thông số công suất cho robot công nghiệp và máy CNC.

• Quy trình sản xuất: Theo dõi trạng thái nguồn điện để tối ưu hóa hiệu quả và an toàn của dây chuyền sản xuất.

• Tủ phân phối: Thành phần giám sát lõi cho hệ thống phân phối điện hạ thế.

• Tòa nhà dân cư: Giám sát nguồn điện ba pha cho các khu phức hợp thương mại và dân cư.

• Bách hóa tổng hợp: Đảm bảo cung cấp điện ổn định cho thang máy, hệ thống chiếu sáng và các thiết bị quan trọng.

Câu hỏi thường gặp (6 mục)

1. Đồng hồ này có thể đo được những thông số gì?

Đây là đồng hồ đo đa chức năng có thể đo kịp thời điện áp ba pha, dòng điện, công suất và năng lượng hoạt động với độ chính xác cao và hỗ trợ đo điện thuận/nghịch.

2. Nó có hỗ trợ chức năng báo động không?

Có, nó có nhiều chức năng cảnh báo quá tải để đưa ra cảnh báo theo thời gian thực về các điều kiện nguồn điện bất thường, đảm bảo sử dụng điện an toàn.

3. Phương pháp cài đặt là gì?

Nó sử dụng phương pháp lắp đặt nhanh chóng tương thích với ray dẫn hướng tiêu chuẩn DIN35mm phổ quát, không cần thêm công cụ nào.

4.Màn hình có hiển thị dưới ánh sáng mặt trời hoặc ánh sáng công nghiệp không?

Có, nó có màn hình LCD độ sáng cao với góc nhìn toàn màn hình 178°, đảm bảo hiển thị dữ liệu rõ ràng từ mọi hướng, ngay cả trong điều kiện ánh sáng mạnh.

5. Nó có hỗ trợ tải lên thông tin liên lạc không?

Có, nó hỗ trợ tải lên thông tin liên lạc thông qua các thiết bị đầu cuối chuyên dụng, cho phép thu thập và giám sát dữ liệu từ xa.

6. Độ chính xác của phép đo là gì?

Nó sử dụng độ chính xác cao 0,5 cấp, đáp ứng các yêu cầu đo lường công nghiệp và đo lường hợp pháp.
